Технологічний комплекс для виробництва високоякісної води “посейдон”

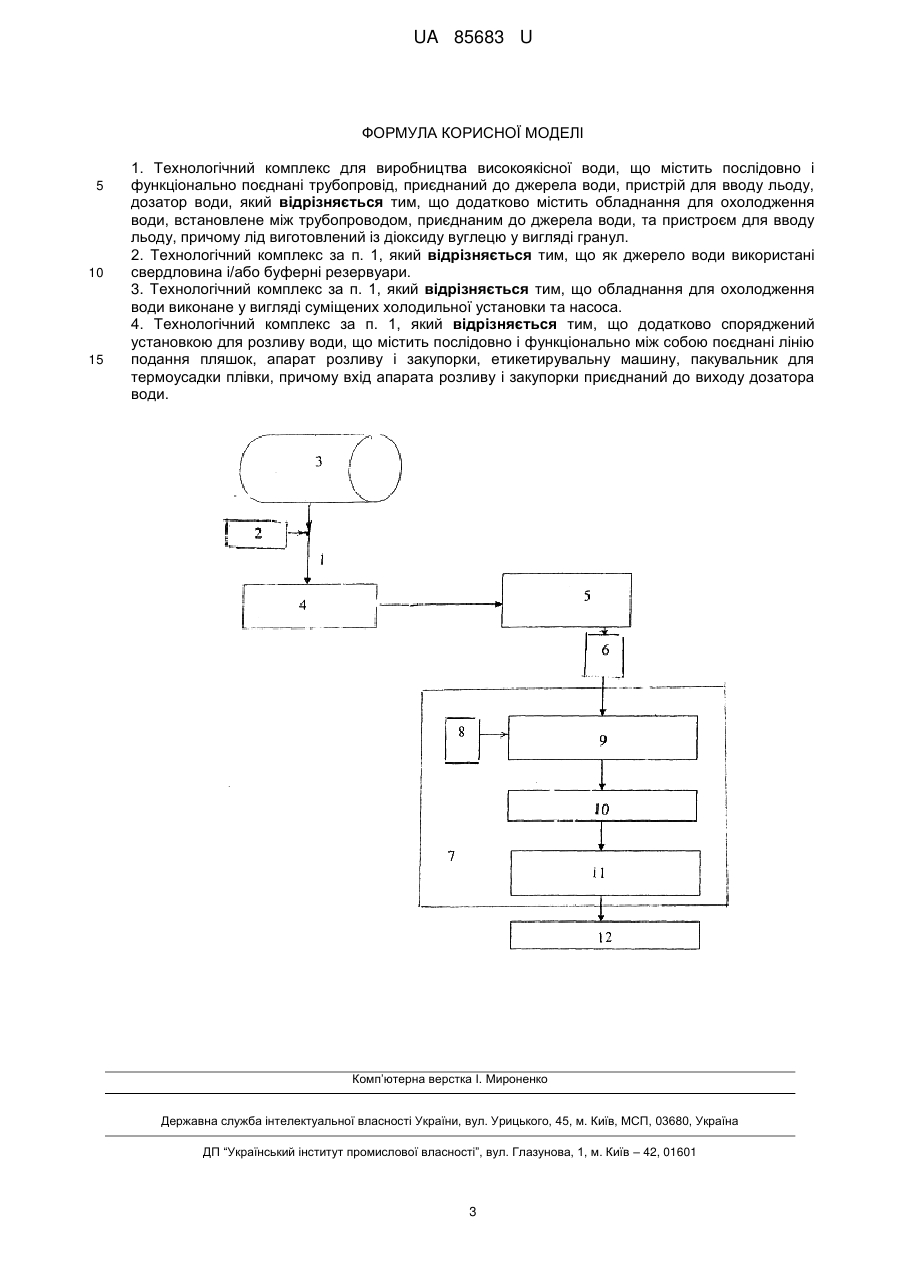

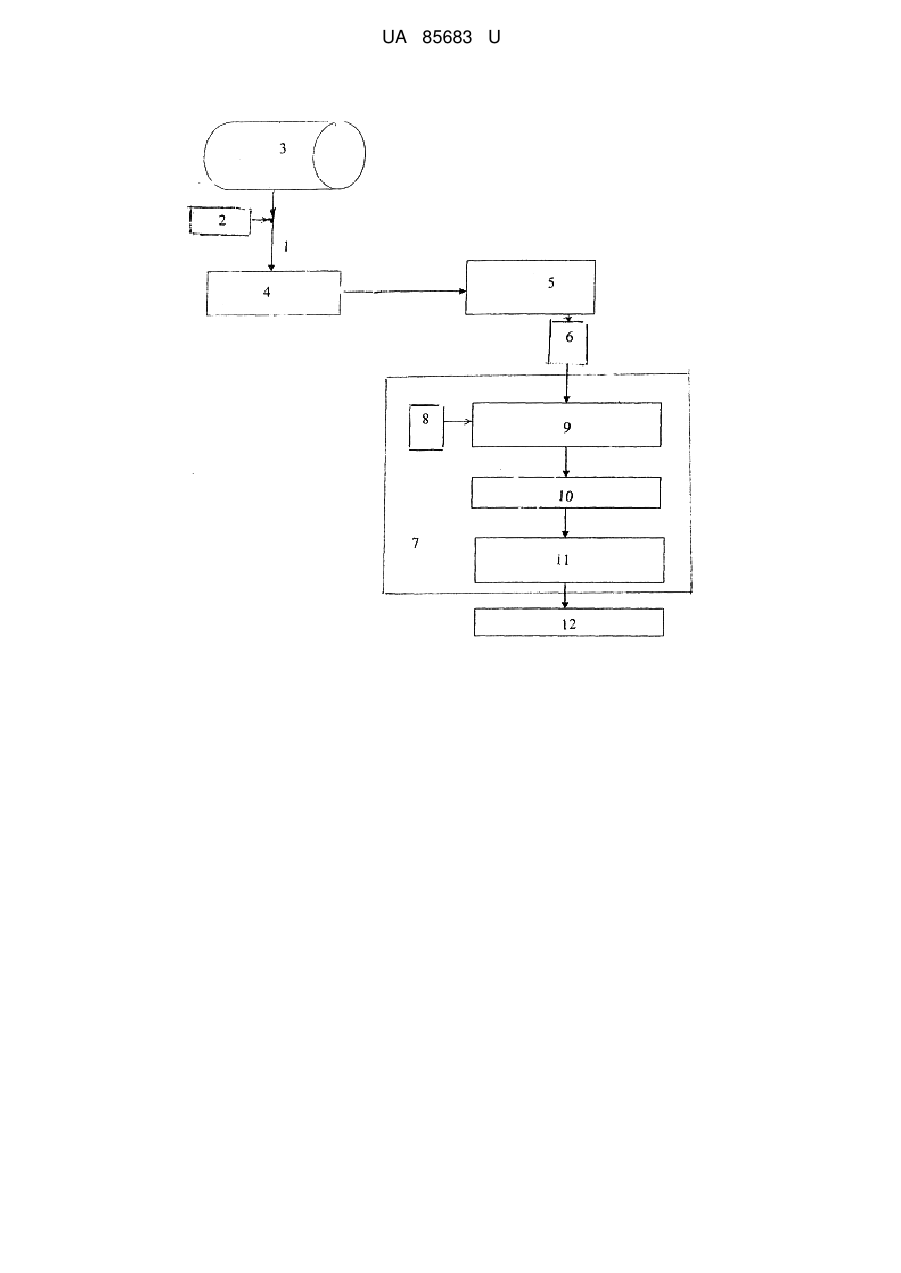

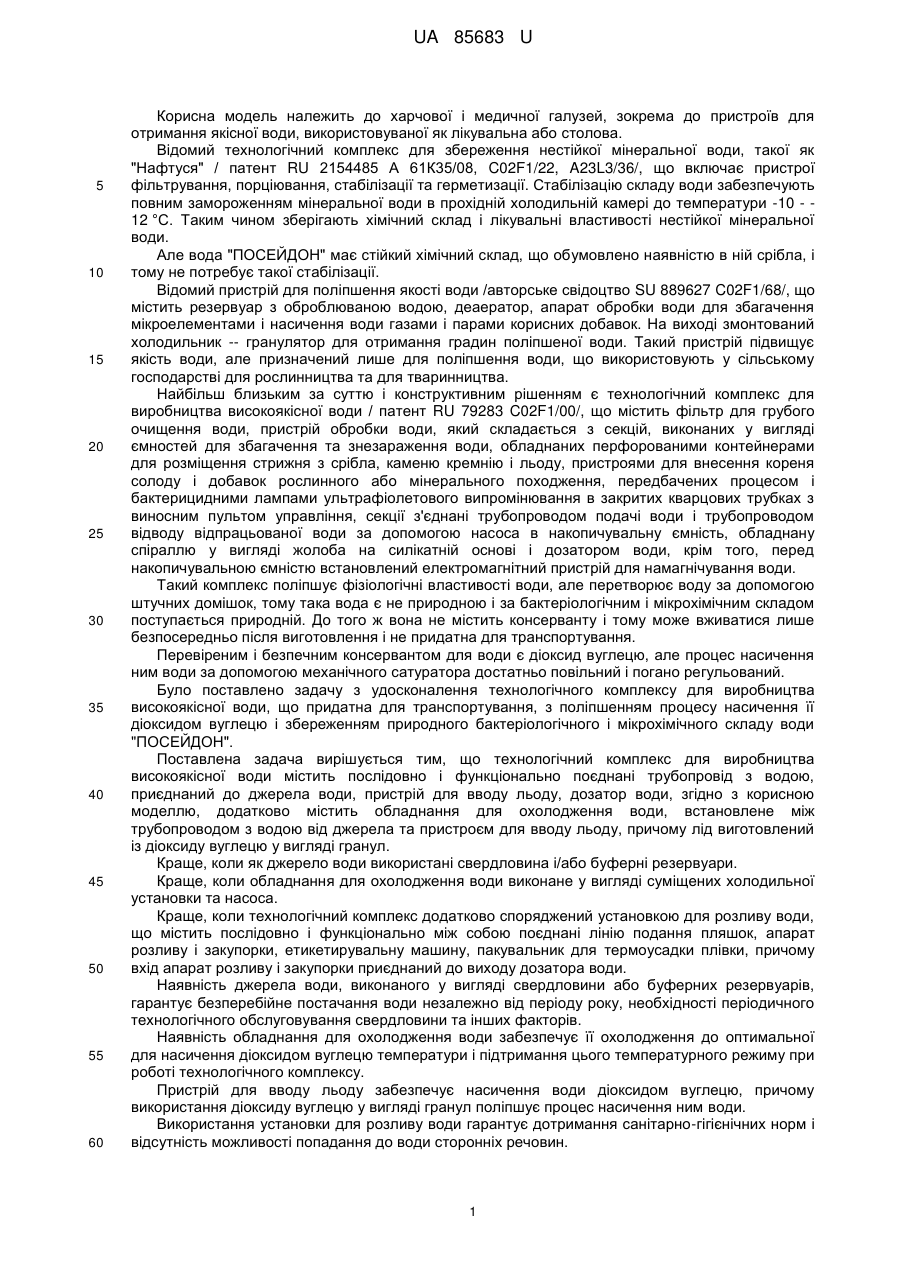

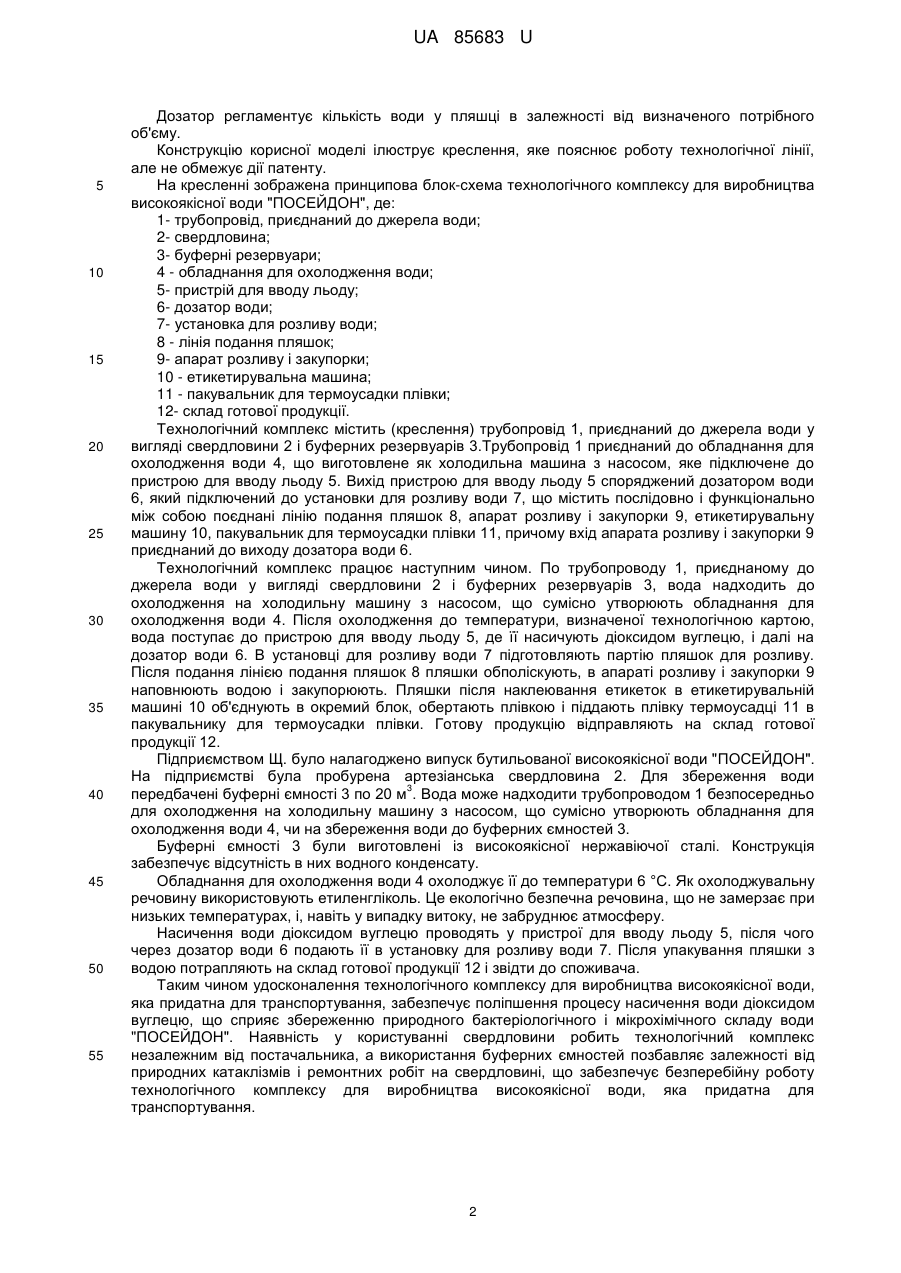

Реферат: UA 85683 U UA 85683 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до харчової і медичної галузей, зокрема до пристроїв для отримання якісної води, використовуваної як лікувальна або столова. Відомий технологічний комплекс для збереження нестійкої мінеральної води, такої як "Нафтуся" / патент RU 2154485 А 61К35/08, C02F1/22, A23L3/36/, що включає пристрої фільтрування, порціювання, стабілізації та герметизації. Стабілізацію складу води забезпечують повним замороженням мінеральної води в прохідній холодильній камері до температури -10 - 12 °C. Таким чином зберігають хімічний склад і лікувальні властивості нестійкої мінеральної води. Але вода "ПОСЕЙДОН" має стійкий хімічний склад, що обумовлено наявністю в ній срібла, і тому не потребує такої стабілізації. Відомий пристрій для поліпшення якості води /авторське свідоцтво SU 889627 C02F1/68/, що містить резервуар з оброблюваною водою, деаератор, апарат обробки води для збагачення мікроелементами і насичення води газами і парами корисних добавок. На виході змонтований холодильник -- гранулятор для отримання градин поліпшеної води. Такий пристрій підвищує якість води, але призначений лише для поліпшення води, що використовують у сільському господарстві для рослинництва та для тваринництва. Найбільш близьким за суттю і конструктивним рішенням є технологічний комплекс для виробництва високоякісної води / патент RU 79283 C02F1/00/, що містить фільтр для грубого очищення води, пристрій обробки води, який складається з секцій, виконаних у вигляді ємностей для збагачення та знезараження води, обладнаних перфорованими контейнерами для розміщення стрижня з срібла, каменю кремнію і льоду, пристроями для внесення кореня солоду і добавок рослинного або мінерального походження, передбачених процесом і бактерицидними лампами ультрафіолетового випромінювання в закритих кварцових трубках з виносним пультом управління, секції з'єднані трубопроводом подачі води і трубопроводом відводу відпрацьованої води за допомогою насоса в накопичувальну ємність, обладнану спіраллю у вигляді жолоба на силікатній основі і дозатором води, крім того, перед накопичувальною ємністю встановлений електромагнітний пристрій для намагнічування води. Такий комплекс поліпшує фізіологічні властивості води, але перетворює воду за допомогою штучних домішок, тому така вода є не природною і за бактеріологічним і мікрохімічним складом поступається природній. До того ж вона не містить консерванту і тому може вживатися лише безпосередньо після виготовлення і не придатна для транспортування. Перевіреним і безпечним консервантом для води є діоксид вуглецю, але процес насичення ним води за допомогою механічного сатуратора достатньо повільний і погано регульований. Було поставлено задачу з удосконалення технологічного комплексу для виробництва високоякісної води, що придатна для транспортування, з поліпшенням процесу насичення її діоксидом вуглецю і збереженням природного бактеріологічного і мікрохімічного складу води "ПОСЕЙДОН". Поставлена задача вирішується тим, що технологічний комплекс для виробництва високоякісної води містить послідовно і функціонально поєднані трубопровід з водою, приєднаний до джерела води, пристрій для вводу льоду, дозатор води, згідно з корисною моделлю, додатково містить обладнання для охолодження води, встановлене між трубопроводом з водою від джерела та пристроєм для вводу льоду, причому лід виготовлений із діоксиду вуглецю у вигляді гранул. Краще, коли як джерело води використані свердловина і/або буферні резервуари. Краще, коли обладнання для охолодження води виконане у вигляді суміщених холодильної установки та насоса. Краще, коли технологічний комплекс додатково споряджений установкою для розливу води, що містить послідовно і функціонально між собою поєднані лінію подання пляшок, апарат розливу і закупорки, етикетирувальну машину, пакувальник для термоусадки плівки, причому вхід апарат розливу і закупорки приєднаний до виходу дозатора води. Наявність джерела води, виконаного у вигляді свердловини або буферних резервуарів, гарантує безперебійне постачання води незалежно від періоду року, необхідності періодичного технологічного обслуговування свердловини та інших факторів. Наявність обладнання для охолодження води забезпечує її охолодження до оптимальної для насичення діоксидом вуглецю температури і підтримання цього температурного режиму при роботі технологічного комплексу. Пристрій для вводу льоду забезпечує насичення води діоксидом вуглецю, причому використання діоксиду вуглецю у вигляді гранул поліпшує процес насичення ним води. Використання установки для розливу води гарантує дотримання санітарно-гігієнічних норм і відсутність можливості попадання до води сторонніх речовин. 1 UA 85683 U 5 10 15 20 25 30 35 40 45 50 55 Дозатор регламентує кількість води у пляшці в залежності від визначеного потрібного об'єму. Конструкцію корисної моделі ілюструє креслення, яке пояснює роботу технологічної лінії, але не обмежує дії патенту. На кресленні зображена принципова блок-схема технологічного комплексу для виробництва високоякісної води "ПОСЕЙДОН", де: 1- трубопровід, приєднаний до джерела води; 2- свердловина; 3- буферні резервуари; 4 - обладнання для охолодження води; 5- пристрій для вводу льоду; 6- дозатор води; 7- установка для розливу води; 8 - лінія подання пляшок; 9- апарат розливу і закупорки; 10 - етикетирувальна машина; 11 - пакувальник для термоусадки плівки; 12- склад готової продукції. Технологічний комплекс містить (креслення) трубопровід 1, приєднаний до джерела води у вигляді свердловини 2 і буферних резервуарів 3.Трубопровід 1 приєднаний до обладнання для охолодження води 4, що виготовлене як холодильна машина з насосом, яке підключене до пристрою для вводу льоду 5. Вихід пристрою для вводу льоду 5 споряджений дозатором води 6, який підключений до установки для розливу води 7, що містить послідовно і функціонально між собою поєднані лінію подання пляшок 8, апарат розливу і закупорки 9, етикетирувальну машину 10, пакувальник для термоусадки плівки 11, причому вхід апарата розливу і закупорки 9 приєднаний до виходу дозатора води 6. Технологічний комплекс працює наступним чином. По трубопроводу 1, приєднаному до джерела води у вигляді свердловини 2 і буферних резервуарів 3, вода надходить до охолодження на холодильну машину з насосом, що сумісно утворюють обладнання для охолодження води 4. Після охолодження до температури, визначеної технологічною картою, вода поступає до пристрою для вводу льоду 5, де її насичують діоксидом вуглецю, і далі на дозатор води 6. В установці для розливу води 7 підготовляють партію пляшок для розливу. Після подання лінією подання пляшок 8 пляшки обполіскують, в апараті розливу і закупорки 9 наповнюють водою і закупорюють. Пляшки після наклеювання етикеток в етикетирувальній машині 10 об'єднують в окремий блок, обертають плівкою і піддають плівку термоусадці 11 в пакувальнику для термоусадки плівки. Готову продукцію відправляють на склад готової продукції 12. Підприємством Щ. було налагоджено випуск бутильованої високоякісної води "ПОСЕЙДОН". На підприємстві була пробурена артезіанська свердловина 2. Для збереження води 3 передбачені буферні ємності 3 по 20 м . Вода може надходити трубопроводом 1 безпосередньо для охолодження на холодильну машину з насосом, що сумісно утворюють обладнання для охолодження води 4, чи на збереження води до буферних ємностей 3. Буферні ємності 3 були виготовлені із високоякісної нержавіючої сталі. Конструкція забезпечує відсутність в них водного конденсату. Обладнання для охолодження води 4 охолоджує її до температури 6 °C. Як охолоджувальну речовину використовують етиленгліколь. Це екологічно безпечна речовина, що не замерзає при низьких температурах, і, навіть у випадку витоку, не забруднює атмосферу. Насичення води діоксидом вуглецю проводять у пристрої для вводу льоду 5, після чого через дозатор води 6 подають її в установку для розливу води 7. Після упакування пляшки з водою потрапляють на склад готової продукції 12 і звідти до споживача. Таким чином удосконалення технологічного комплексу для виробництва високоякісної води, яка придатна для транспортування, забезпечує поліпшення процесу насичення води діоксидом вуглецю, що сприяє збереженню природного бактеріологічного і мікрохімічного складу води "ПОСЕЙДОН". Наявність у користуванні свердловини робить технологічний комплекс незалежним від постачальника, а використання буферних ємностей позбавляє залежності від природних катаклізмів і ремонтних робіт на свердловині, що забезпечує безперебійну роботу технологічного комплексу для виробництва високоякісної води, яка придатна для транспортування. 2 UA 85683 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Технологічний комплекс для виробництва високоякісної води, що містить послідовно і функціонально поєднані трубопровід, приєднаний до джерела води, пристрій для вводу льоду, дозатор води, який відрізняється тим, що додатково містить обладнання для охолодження води, встановлене між трубопроводом, приєднаним до джерела води, та пристроєм для вводу льоду, причому лід виготовлений із діоксиду вуглецю у вигляді гранул. 2. Технологічний комплекс за п. 1, який відрізняється тим, що як джерело води використані свердловина і/або буферні резервуари. 3. Технологічний комплекс за п. 1, який відрізняється тим, що обладнання для охолодження води виконане у вигляді суміщених холодильної установки та насоса. 4. Технологічний комплекс за п. 1, який відрізняється тим, що додатково споряджений установкою для розливу води, що містить послідовно і функціонально між собою поєднані лінію подання пляшок, апарат розливу і закупорки, етикетирувальну машину, пакувальник для термоусадки плівки, причому вхід апарата розливу і закупорки приєднаний до виходу дозатора води. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
