Пристрій для визначення механічних напружень у феромагнітних конструкціях

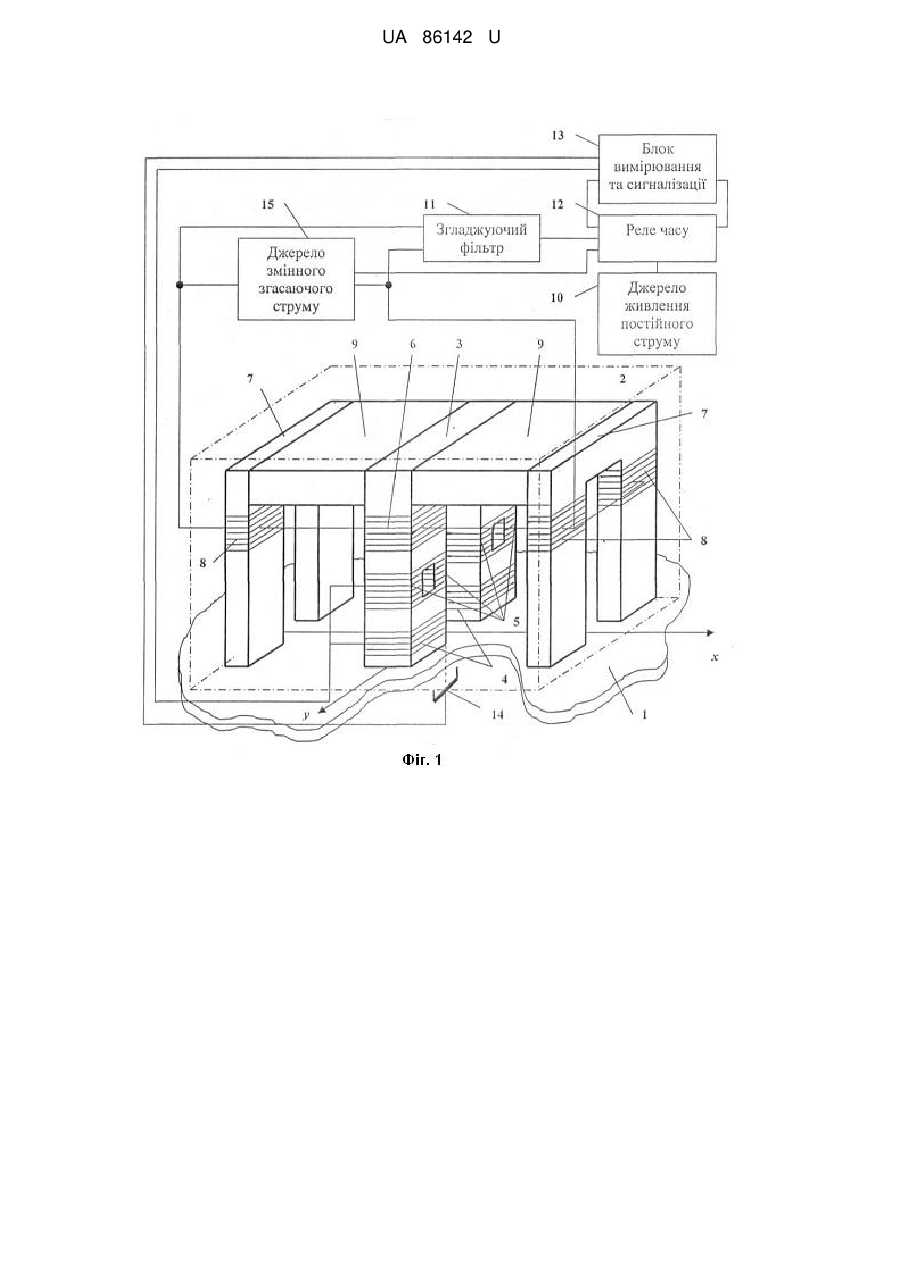

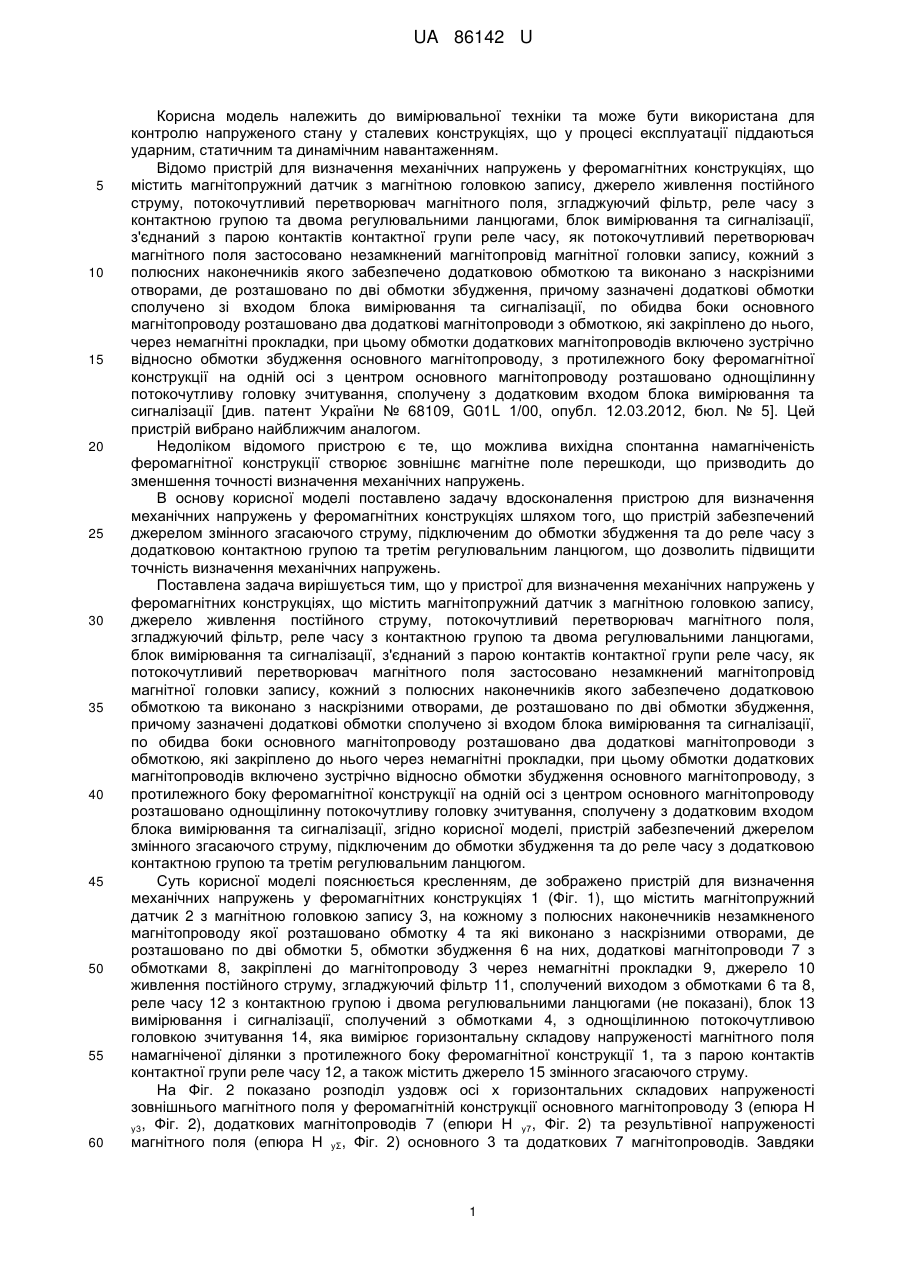

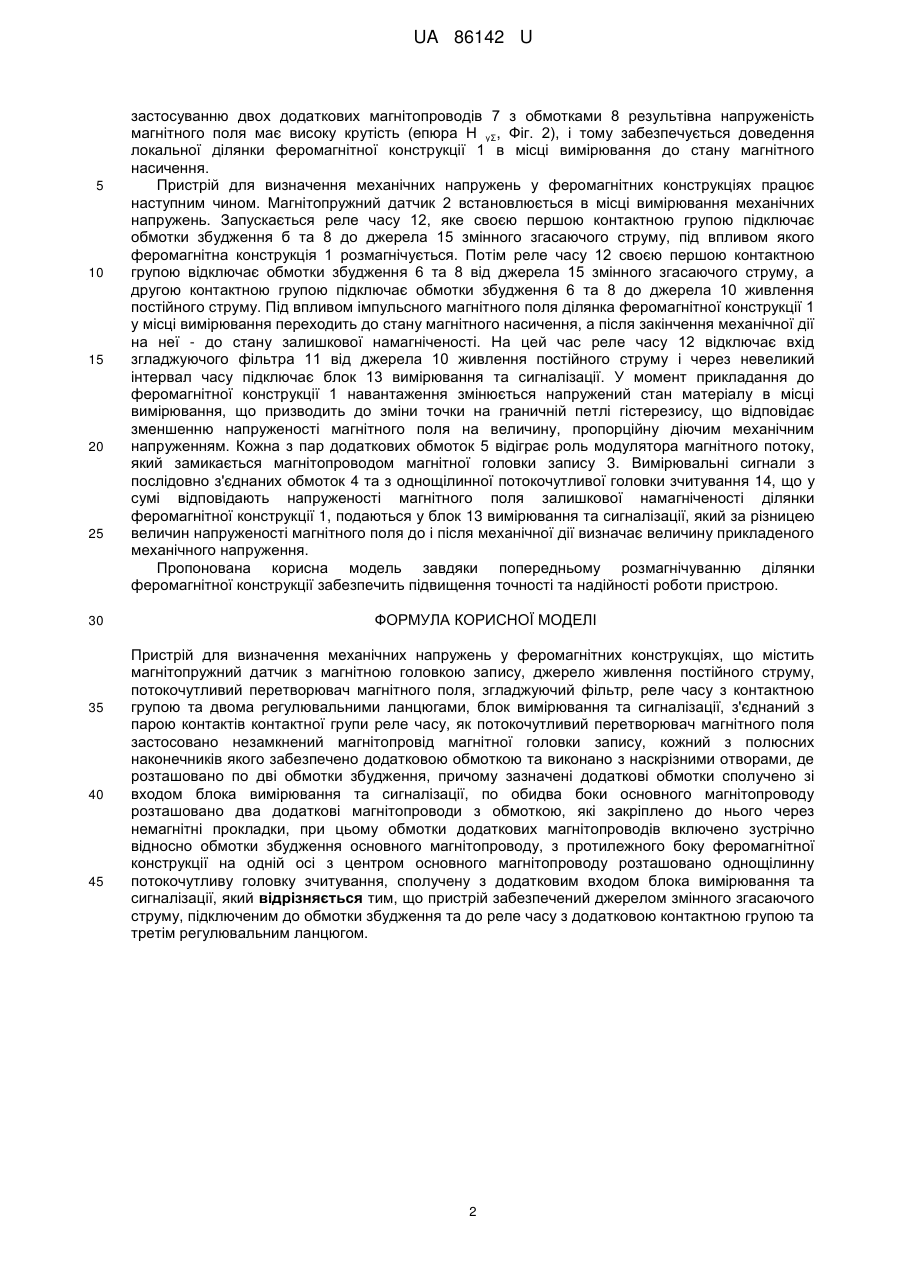

Реферат: UA 86142 U UA 86142 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальної техніки та може бути використана для контролю напруженого стану у сталевих конструкціях, що у процесі експлуатації піддаються ударним, статичним та динамічним навантаженням. Відомо пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з магнітною головкою запису, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, як потокочутливий перетворювач магнітного поля застосовано незамкнений магнітопровід магнітної головки запису, кожний з полюсних наконечників якого забезпечено додатковою обмоткою та виконано з наскрізними отворами, де розташовано по дві обмотки збудження, причому зазначені додаткові обмотки сполучено зі входом блока вимірювання та сигналізації, по обидва боки основного магнітопроводу розташовано два додаткові магнітопроводи з обмоткою, які закріплено до нього, через немагнітні прокладки, при цьому обмотки додаткових магнітопроводів включено зустрічно відносно обмотки збудження основного магнітопроводу, з протилежного боку феромагнітної конструкції на одній осі з центром основного магнітопроводу розташовано однощілинну потокочутливу головку зчитування, сполучену з додатковим входом блока вимірювання та сигналізації [див. патент України № 68109, G01L 1/00, опубл. 12.03.2012, бюл. № 5]. Цей пристрій вибрано найближчим аналогом. Недоліком відомого пристрою є те, що можлива вихідна спонтанна намагніченість феромагнітної конструкції створює зовнішнє магнітне поле перешкоди, що призводить до зменшення точності визначення механічних напружень. В основу корисної моделі поставлено задачу вдосконалення пристрою для визначення механічних напружень у феромагнітних конструкціях шляхом того, що пристрій забезпечений джерелом змінного згасаючого струму, підключеним до обмотки збудження та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом, що дозволить підвищити точність визначення механічних напружень. Поставлена задача вирішується тим, що у пристрої для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з магнітною головкою запису, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, як потокочутливий перетворювач магнітного поля застосовано незамкнений магнітопровід магнітної головки запису, кожний з полюсних наконечників якого забезпечено додатковою обмоткою та виконано з наскрізними отворами, де розташовано по дві обмотки збудження, причому зазначені додаткові обмотки сполучено зі входом блока вимірювання та сигналізації, по обидва боки основного магнітопроводу розташовано два додаткові магнітопроводи з обмоткою, які закріплено до нього через немагнітні прокладки, при цьому обмотки додаткових магнітопроводів включено зустрічно відносно обмотки збудження основного магнітопроводу, з протилежного боку феромагнітної конструкції на одній осі з центром основного магнітопроводу розташовано однощілинну потокочутливу головку зчитування, сполучену з додатковим входом блока вимірювання та сигналізації, згідно корисної моделі, пристрій забезпечений джерелом змінного згасаючого струму, підключеним до обмотки збудження та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом. Суть корисної моделі пояснюється кресленням, де зображено пристрій для визначення механічних напружень у феромагнітних конструкціях 1 (Фіг. 1), що містить магнітопружний датчик 2 з магнітною головкою запису 3, на кожному з полюсних наконечників незамкненого магнітопроводу якої розташовано обмотку 4 та які виконано з наскрізними отворами, де розташовано по дві обмотки 5, обмотки збудження 6 на них, додаткові магнітопроводи 7 з обмотками 8, закріплені до магнітопроводу 3 через немагнітні прокладки 9, джерело 10 живлення постійного струму, згладжуючий фільтр 11, сполучений виходом з обмотками 6 та 8, реле часу 12 з контактною групою і двома регулювальними ланцюгами (не показані), блок 13 вимірювання і сигналізації, сполучений з обмотками 4, з однощілинною потокочутливою головкою зчитування 14, яка вимірює горизонтальну складову напруженості магнітного поля намагніченої ділянки з протилежного боку феромагнітної конструкції 1, та з парою контактів контактної групи реле часу 12, а також містить джерело 15 змінного згасаючого струму. На Фіг. 2 показано розподіл уздовж осі х горизонтальних складових напруженості зовнішнього магнітного поля у феромагнітній конструкції основного магнітопроводу 3 (епюра Н у3, Фіг. 2), додаткових магнітопроводів 7 (епюри Н у7, Фіг. 2) та результівної напруженості магнітного поля (епюра Н уΣ, Фіг. 2) основного 3 та додаткових 7 магнітопроводів. Завдяки 1 UA 86142 U 5 10 15 20 25 30 35 40 45 застосуванню двох додаткових магнітопроводів 7 з обмотками 8 результівна напруженість магнітного поля має високу крутість (епюра Н уΣ, Фіг. 2), і тому забезпечується доведення локальної ділянки феромагнітної конструкції 1 в місці вимірювання до стану магнітного насичення. Пристрій для визначення механічних напружень у феромагнітних конструкціях працює наступним чином. Магнітопружний датчик 2 встановлюється в місці вимірювання механічних напружень. Запускається реле часу 12, яке своєю першою контактною групою підключає обмотки збудження б та 8 до джерела 15 змінного згасаючого струму, під впливом якого феромагнітна конструкція 1 розмагнічується. Потім реле часу 12 своєю першою контактною групою відключає обмотки збудження 6 та 8 від джерела 15 змінного згасаючого струму, а другою контактною групою підключає обмотки збудження 6 та 8 до джерела 10 живлення постійного струму. Під впливом імпульсного магнітного поля ділянка феромагнітної конструкції 1 у місці вимірювання переходить до стану магнітного насичення, а після закінчення механічної дії на неї - до стану залишкової намагніченості. На цей час реле часу 12 відключає вхід згладжуючого фільтра 11 від джерела 10 живлення постійного струму і через невеликий інтервал часу підключає блок 13 вимірювання та сигналізації. У момент прикладання до феромагнітної конструкції 1 навантаження змінюється напружений стан матеріалу в місці вимірювання, що призводить до зміни точки на граничній петлі гістерезису, що відповідає зменшенню напруженості магнітного поля на величину, пропорційну діючим механічним напруженням. Кожна з пар додаткових обмоток 5 відіграє роль модулятора магнітного потоку, який замикається магнітопроводом магнітної головки запису 3. Вимірювальні сигнали з послідовно з'єднаних обмоток 4 та з однощілинної потокочутливої головки зчитування 14, що у сумі відповідають напруженості магнітного поля залишкової намагніченості ділянки феромагнітної конструкції 1, подаються у блок 13 вимірювання та сигналізації, який за різницею величин напруженості магнітного поля до і після механічної дії визначає величину прикладеного механічного напруження. Пропонована корисна модель завдяки попередньому розмагнічуванню ділянки феромагнітної конструкції забезпечить підвищення точності та надійності роботи пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з магнітною головкою запису, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, як потокочутливий перетворювач магнітного поля застосовано незамкнений магнітопровід магнітної головки запису, кожний з полюсних наконечників якого забезпечено додатковою обмоткою та виконано з наскрізними отворами, де розташовано по дві обмотки збудження, причому зазначені додаткові обмотки сполучено зі входом блока вимірювання та сигналізації, по обидва боки основного магнітопроводу розташовано два додаткові магнітопроводи з обмоткою, які закріплено до нього через немагнітні прокладки, при цьому обмотки додаткових магнітопроводів включено зустрічно відносно обмотки збудження основного магнітопроводу, з протилежного боку феромагнітної конструкції на одній осі з центром основного магнітопроводу розташовано однощілинну потокочутливу головку зчитування, сполучену з додатковим входом блока вимірювання та сигналізації, який відрізняється тим, що пристрій забезпечений джерелом змінного згасаючого струму, підключеним до обмотки збудження та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом. 2 UA 86142 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
