Пристрій для визначення механічних напружень у феромагнітних конструкціях

Номер патенту: 59185

Опубліковано: 10.05.2011

Автор: Смірний Михайло Федорович

Завантажити PDF файл.

Формула / Реферат

Пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить П-подібну магнітну головку запису, обмотки збудження, джерело живлення постійного струму, однощілинну та дві двощілинні потокочутливі головки відтворення, сполучені зі входом блока вимірювання та сигналізації, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання і сигналізації, з'єднаний з парою контактів контактної групи реле часу, який відрізняється тим, що у пристрої розташовано джерело змінного згасаючого струму, підключене до обмоток збудження та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом.

Текст

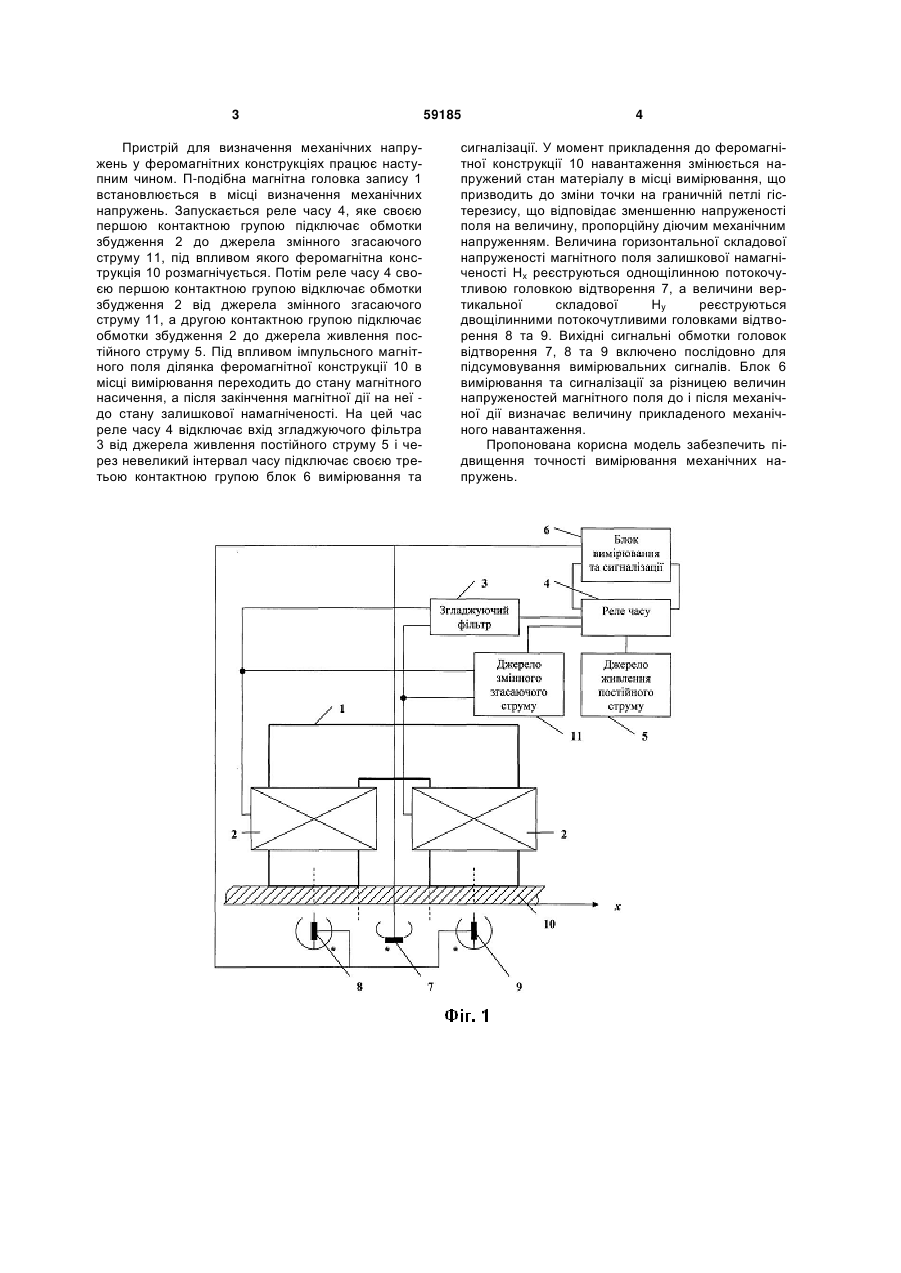

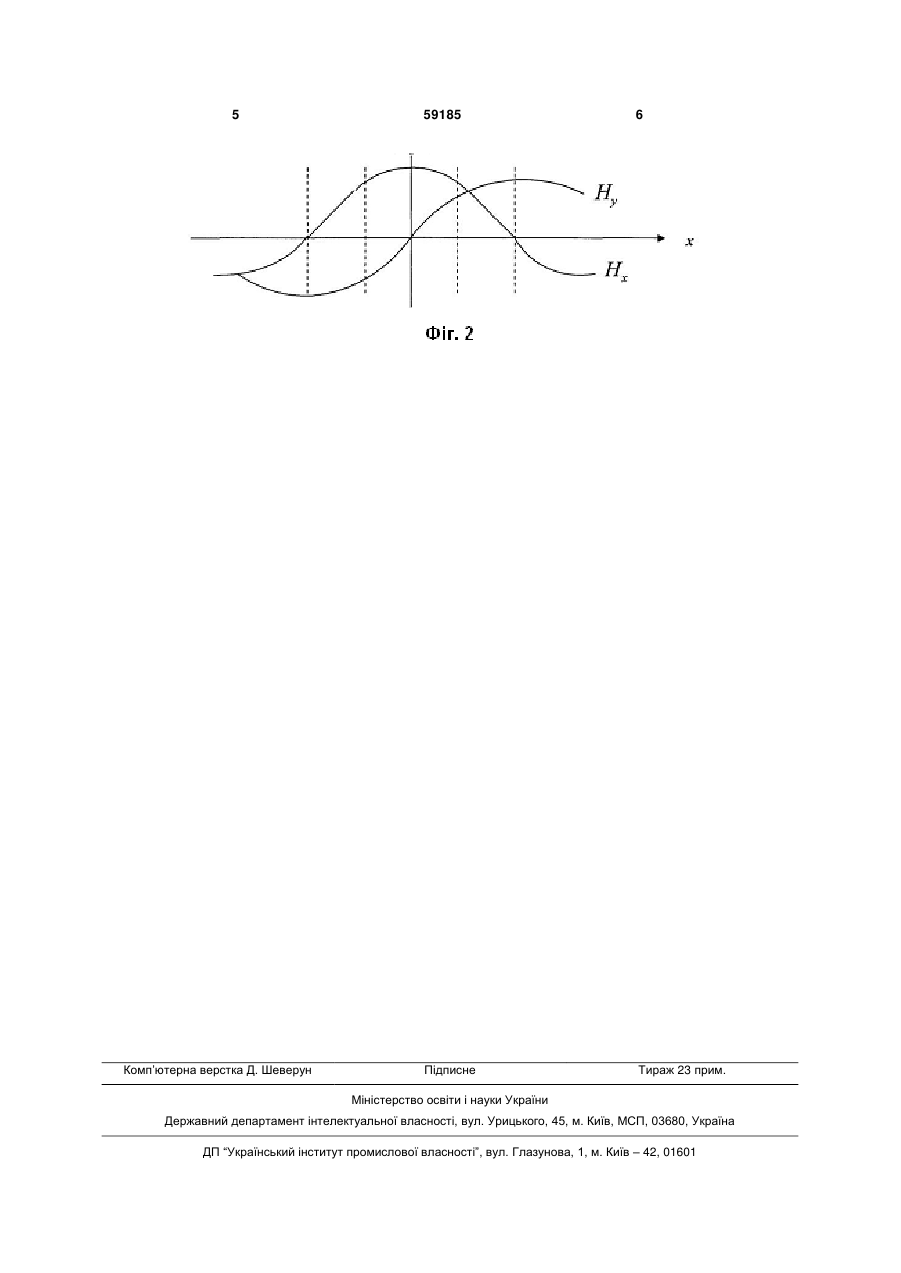

Пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить Пподібну магнітну головку запису, обмотки збудження, джерело живлення постійного струму, 3 Пристрій для визначення механічних напружень у феромагнітних конструкціях працює наступним чином. П-подібна магнітна головка запису 1 встановлюється в місці визначення механічних напружень. Запускається реле часу 4, яке своєю першою контактною групою підключає обмотки збудження 2 до джерела змінного згасаючого струму 11, під впливом якого феромагнітна конструкція 10 розмагнічується. Потім реле часу 4 своєю першою контактною групою відключає обмотки збудження 2 від джерела змінного згасаючого струму 11, а другою контактною групою підключає обмотки збудження 2 до джерела живлення постійного струму 5. Під впливом імпульсного магнітного поля ділянка феромагнітної конструкції 10 в місці вимірювання переходить до стану магнітного насичення, а після закінчення магнітної дії на неї до стану залишкової намагніченості. На цей час реле часу 4 відключає вхід згладжуючого фільтра 3 від джерела живлення постійного струму 5 і через невеликий інтервал часу підключає своєю третьою контактною групою блок 6 вимірювання та 59185 4 сигналізації. У момент прикладення до феромагнітної конструкції 10 навантаження змінюється напружений стан матеріалу в місці вимірювання, що призводить до зміни точки на граничній петлі гістерезису, що відповідає зменшенню напруженості поля на величину, пропорційну діючим механічним напруженням. Величина горизонтальної складової напруженості магнітного поля залишкової намагніченості Нx реєструються однощілинною потокочутливою головкою відтворення 7, а величини вертикальної складової Нy реєструються двощілинними потокочутливими головками відтворення 8 та 9. Вихідні сигнальні обмотки головок відтворення 7, 8 та 9 включено послідовно для підсумовування вимірювальних сигналів. Блок 6 вимірювання та сигналізації за різницею величин напруженостей магнітного поля до і після механічної дії визначає величину прикладеного механічного навантаження. Пропонована корисна модель забезпечить підвищення точності вимірювання механічних напружень. 5 Комп’ютерна верстка Д. Шеверун 59185 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for determination of mechanical stresses in ferromagnetic constructions

Автори англійською

Smyrnyi Mykhailo Fedorovych

Назва патенту російською

Устройство для определения механических напряжений в ферромагнитных конструкциях

Автори російською

Смирный Михаил Федорович

МПК / Мітки

МПК: G01G 7/00

Мітки: пристрій, визначення, напружень, феромагнітних, механічних, конструкціях
