Дерматом для отримування квазіповношарового аутодермотрансплантата

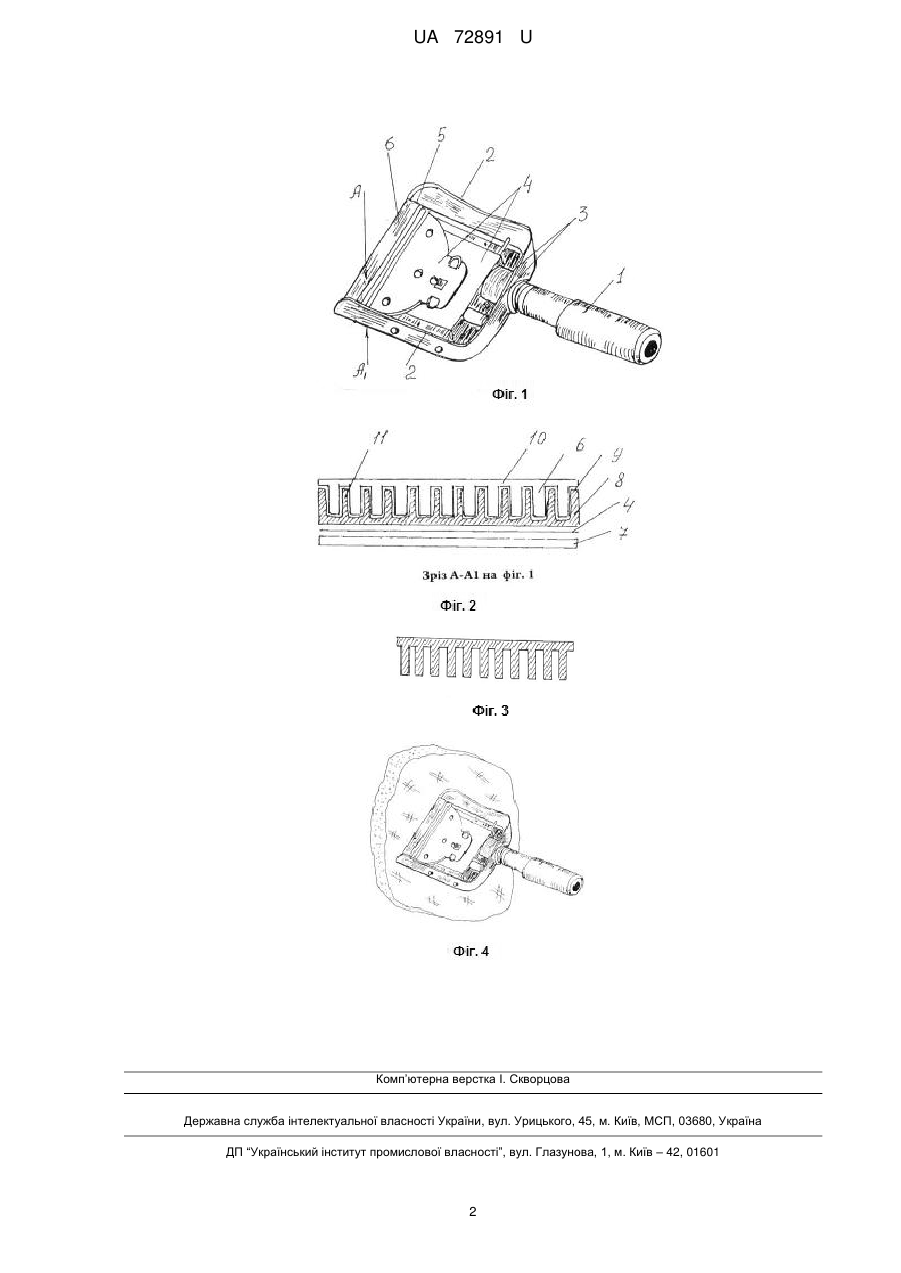

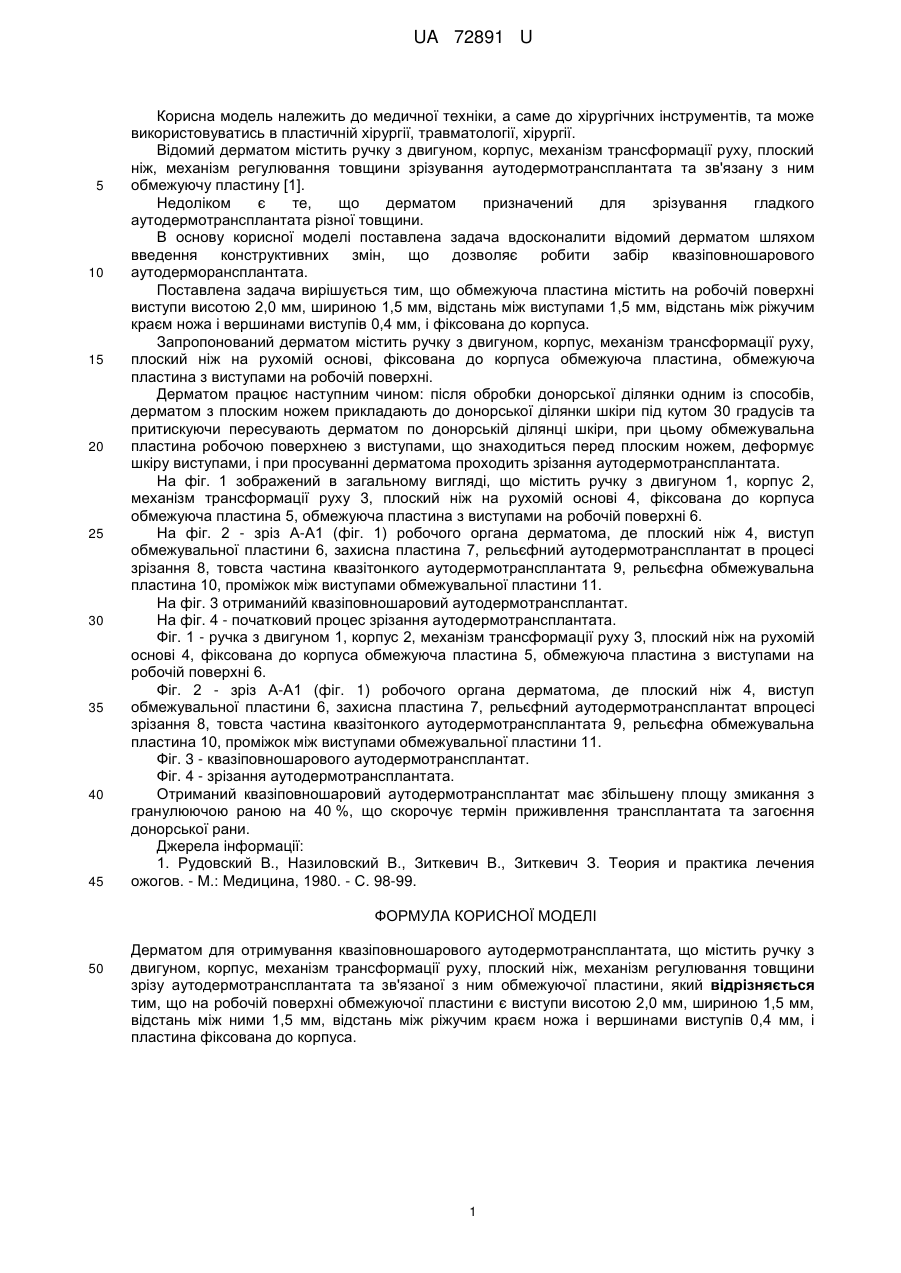

Реферат: UA 72891 U UA 72891 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медичної техніки, а саме до хірургічних інструментів, та може використовуватись в пластичній хірургії, травматології, хірургії. Відомий дерматом містить ручку з двигуном, корпус, механізм трансформації руху, плоский ніж, механізм регулювання товщини зрізування аутодермотрансплантата та зв'язану з ним обмежуючу пластину [1]. Недоліком є те, що дерматом призначений для зрізування гладкого аутодермотрансплантата різної товщини. В основу корисної моделі поставлена задача вдосконалити відомий дерматом шляхом введення конструктивних змін, що дозволяє робити забір квазіповношарового аутодерморансплантата. Поставлена задача вирішується тим, що обмежуюча пластина містить на робочій поверхні виступи висотою 2,0 мм, шириною 1,5 мм, відстань між виступами 1,5 мм, відстань між ріжучим краєм ножа і вершинами виступів 0,4 мм, і фіксована до корпуса. Запропонований дерматом містить ручку з двигуном, корпус, механізм трансформації руху, плоский ніж на рухомій основі, фіксована до корпуса обмежуюча пластина, обмежуюча пластина з виступами на робочій поверхні. Дерматом працює наступним чином: після обробки донорської ділянки одним із способів, дерматом з плоским ножем прикладають до донорської ділянки шкіри під кутом 30 градусів та притискуючи пересувають дерматом по донорській ділянці шкіри, при цьому обмежувальна пластина робочою поверхнею з виступами, що знаходиться перед плоским ножем, деформує шкіру виступами, і при просуванні дерматома проходить зрізання аутодермотрансплантата. На фіг. 1 зображений в загальному вигляді, що містить ручку з двигуном 1, корпус 2, механізм трансформації руху 3, плоский ніж на рухомій основі 4, фіксована до корпуса обмежуюча пластина 5, обмежуюча пластина з виступами на робочій поверхні 6. На фіг. 2 - зріз А-А1 (фіг. 1) робочого органа дерматома, де плоский ніж 4, виступ обмежувальної пластини 6, захисна пластина 7, рельєфний аутодермотрансплантат в процесі зрізання 8, товста частина квазітонкого аутодермотрансплантата 9, рельєфна обмежувальна пластина 10, проміжок між виступами обмежувальної пластини 11. На фіг. 3 отриманийй квазіповношаровий аутодермотрансплантат. На фіг. 4 - початковий процес зрізання аутодермотрансплантата. Фіг. 1 - ручка з двигуном 1, корпус 2, механізм трансформації руху 3, плоский ніж на рухомій основі 4, фіксована до корпуса обмежуюча пластина 5, обмежуюча пластина з виступами на робочій поверхні 6. Фіг. 2 - зріз А-А1 (фіг. 1) робочого органа дерматома, де плоский ніж 4, виступ обмежувальної пластини 6, захисна пластина 7, рельєфний аутодермотрансплантат впроцесі зрізання 8, товста частина квазітонкого аутодермотрансплантата 9, рельєфна обмежувальна пластина 10, проміжок між виступами обмежувальної пластини 11. Фіг. 3 - квазіповношарового аутодермотрансплантат. Фіг. 4 - зрізання аутодермотрансплантата. Отриманий квазіповношаровий аутодермотрансплантат має збільшену площу змикання з гранулюючою раною на 40 %, що скорочує термін приживлення трансплантата та загоєння донорської рани. Джерела інформації: 1. Рудовский В., Назиловский В., Зиткевич В., Зиткевич З. Теория и практика лечения ожогов. - М.: Медицина, 1980. - С. 98-99. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Дерматом для отримування квазіповношарового аутодермотрансплантата, що містить ручку з двигуном, корпус, механізм трансформації руху, плоский ніж, механізм регулювання товщини зрізу аутодермотрансплантата та зв'язаної з ним обмежуючої пластини, який відрізняється тим, що на робочій поверхні обмежуючої пластини є виступи висотою 2,0 мм, шириною 1,5 мм, відстань між ними 1,5 мм, відстань між ріжучим краєм ножа і вершинами виступів 0,4 мм, і пластина фіксована до корпуса. 1 UA 72891 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
