Контактна трубка

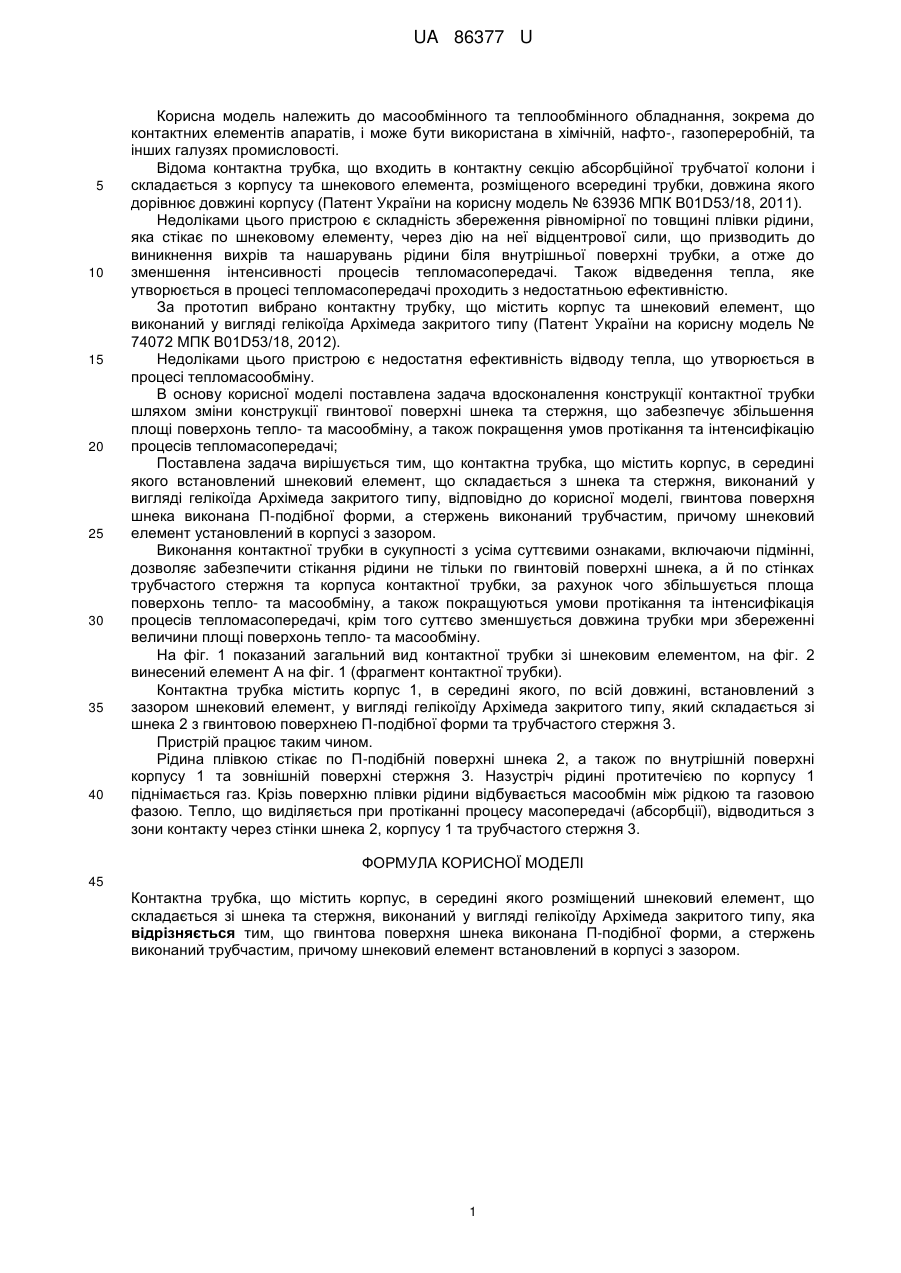

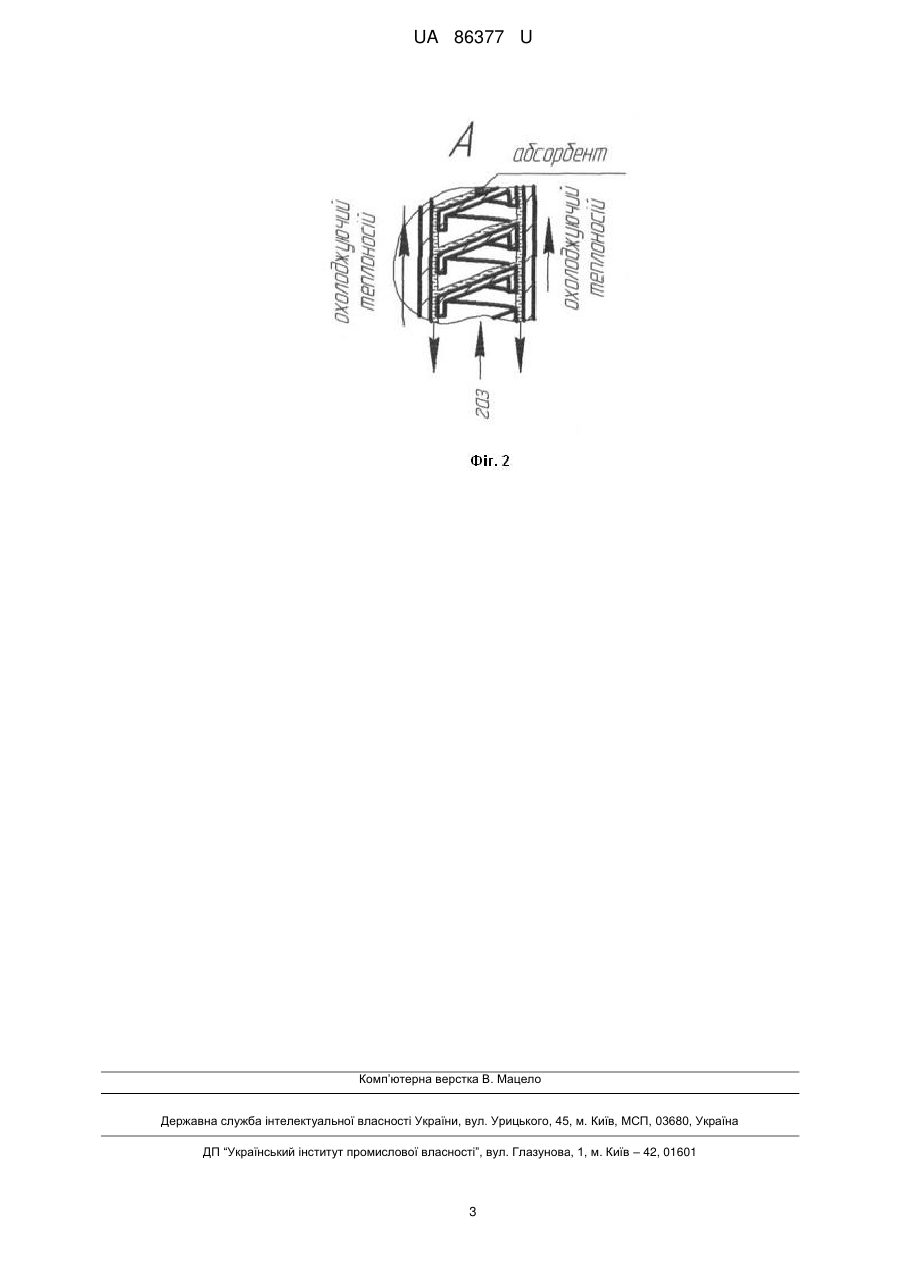

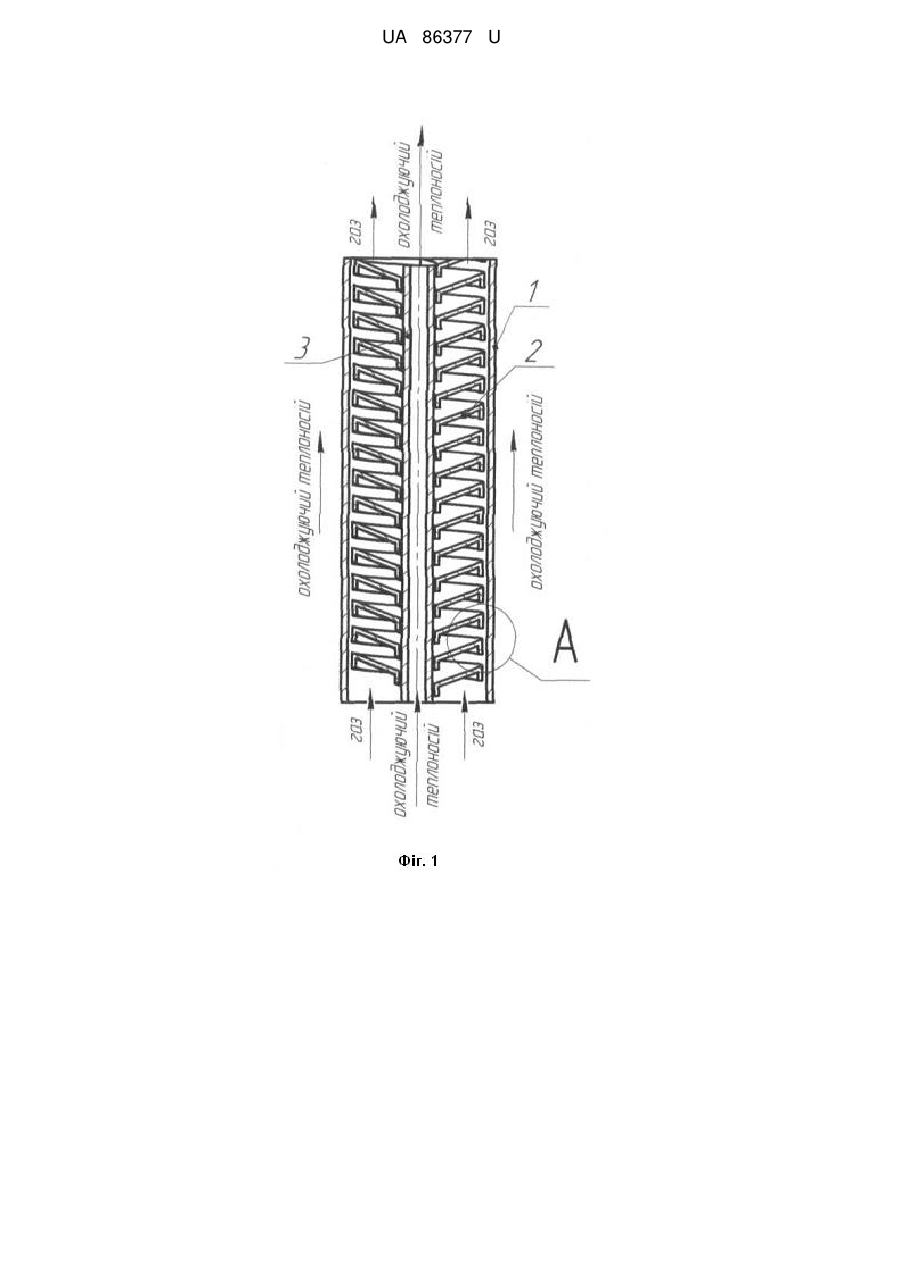

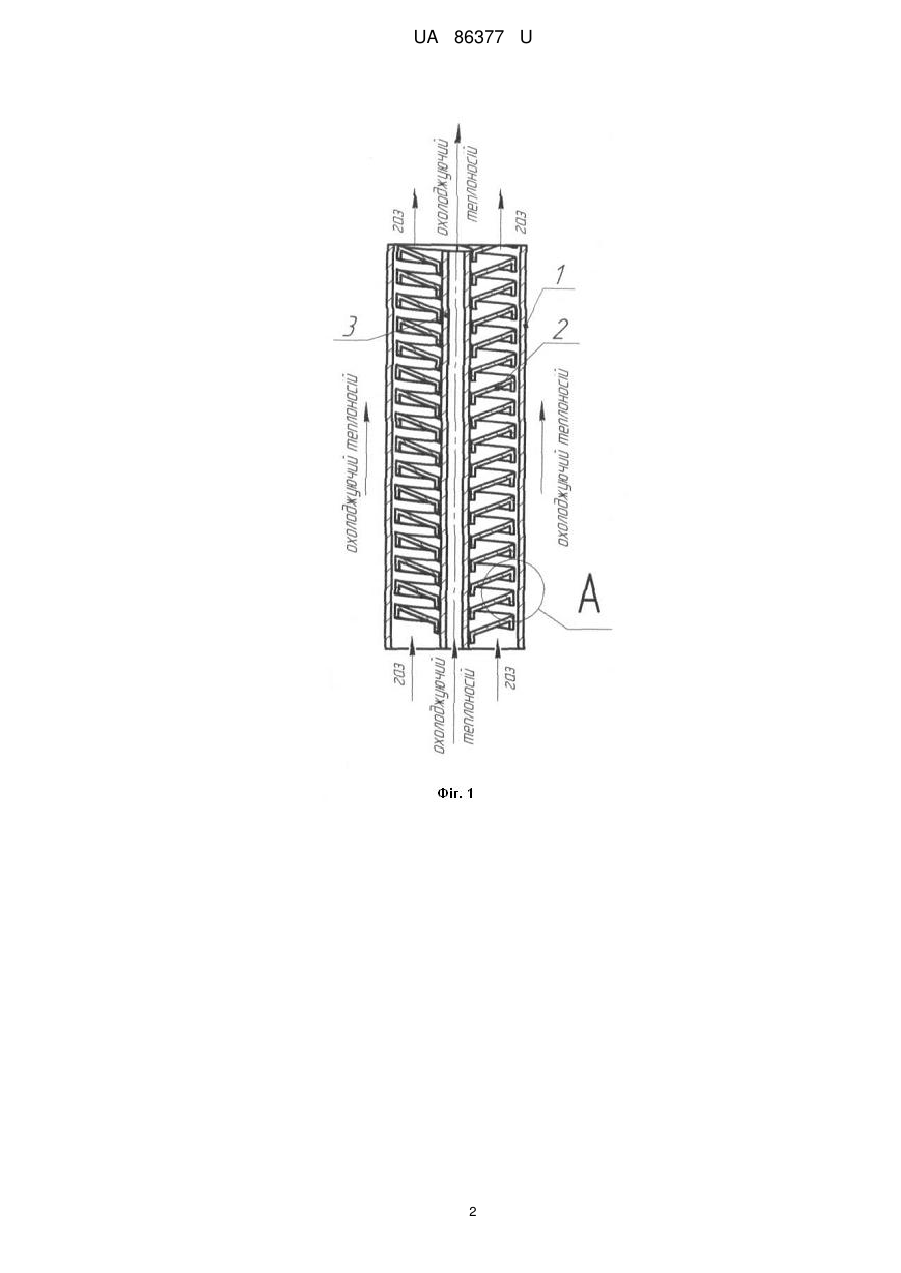

Реферат: Контактна трубка містить корпус, в середині якого розміщений шнековий елемент, що складається зі шнека та стержня, виконаний у вигляді гелікоїду Архімеда закритого типу. Гвинтова поверхня шнека виконана П-подібної форми, а стержень виконаний трубчастим. Шнековий елемент встановлений в корпусі з зазором. UA 86377 U (54) КОНТАКТНА ТРУБКА UA 86377 U UA 86377 U 5 10 15 20 25 30 35 40 Корисна модель належить до масообмінного та теплообмінного обладнання, зокрема до контактних елементів апаратів, і може бути використана в хімічній, нафто-, газопереробній, та інших галузях промисловості. Відома контактна трубка, що входить в контактну секцію абсорбційної трубчатої колони і складається з корпусу та шнекового елемента, розміщеного всередині трубки, довжина якого дорівнює довжині корпусу (Патент України на корисну модель № 63936 МПК B01D53/18, 2011). Недоліками цього пристрою є складність збереження рівномірної по товщині плівки рідини, яка стікає по шнековому елементу, через дію на неї відцентрової сили, що призводить до виникнення вихрів та нашарувань рідини біля внутрішньої поверхні трубки, а отже до зменшення інтенсивності процесів тепломасопередачі. Також відведення тепла, яке утворюється в процесі тепломасопередачі проходить з недостатньою ефективністю. За прототип вибрано контактну трубку, що містить корпус та шнековий елемент, що виконаний у вигляді гелікоїда Архімеда закритого типу (Патент України на корисну модель № 74072 МПК B01D53/18, 2012). Недоліками цього пристрою є недостатня ефективність відводу тепла, що утворюється в процесі тепломасообміну. В основу корисної моделі поставлена задача вдосконалення конструкції контактної трубки шляхом зміни конструкції гвинтової поверхні шнека та стержня, що забезпечує збільшення площі поверхонь тепло- та масообміну, а також покращення умов протікання та інтенсифікацію процесів тепломасопередачі; Поставлена задача вирішується тим, що контактна трубка, що містить корпус, в середині якого встановлений шнековий елемент, що складається з шнека та стержня, виконаний у вигляді гелікоїда Архімеда закритого типу, відповідно до корисної моделі, гвинтова поверхня шнека виконана П-подібної форми, а стержень виконаний трубчастим, причому шнековий елемент установлений в корпусі з зазором. Виконання контактної трубки в сукупності з усіма суттєвими ознаками, включаючи підмінні, дозволяє забезпечити стікання рідини не тільки по гвинтовій поверхні шнека, а й по стінках трубчастого стержня та корпуса контактної трубки, за рахунок чого збільшується площа поверхонь тепло- та масообміну, а також покращуються умови протікання та інтенсифікація процесів тепломасопередачі, крім того суттєво зменшується довжина трубки мри збереженні величини площі поверхонь тепло- та масообміну. На фіг. 1 показаний загальний вид контактної трубки зі шнековим елементом, на фіг. 2 винесений елемент А на фіг. 1 (фрагмент контактної трубки). Контактна трубка містить корпус 1, в середині якого, по всій довжині, встановлений з зазором шнековий елемент, у вигляді гелікоїду Архімеда закритого типу, який складається зі шнека 2 з гвинтовою поверхнею П-подібної форми та трубчастого стержня 3. Пристрій працює таким чином. Рідина плівкою стікає по П-подібній поверхні шнека 2, а також по внутрішній поверхні корпусу 1 та зовнішній поверхні стержня 3. Назустріч рідині протитечією по корпусу 1 піднімається газ. Крізь поверхню плівки рідини відбувається масообмін між рідкою та газовою фазою. Тепло, що виділяється при протіканні процесу масопередачі (абсорбції), відводиться з зони контакту через стінки шнека 2, корпусу 1 та трубчастого стержня 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Контактна трубка, що містить корпус, в середині якого розміщений шнековий елемент, що складається зі шнека та стержня, виконаний у вигляді гелікоїду Архімеда закритого типу, яка відрізняється тим, що гвинтова поверхня шнека виконана П-подібної форми, а стержень виконаний трубчастим, причому шнековий елемент встановлений в корпусі з зазором. 1 UA 86377 U 2 UA 86377 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
