Молотарка стрічки льону

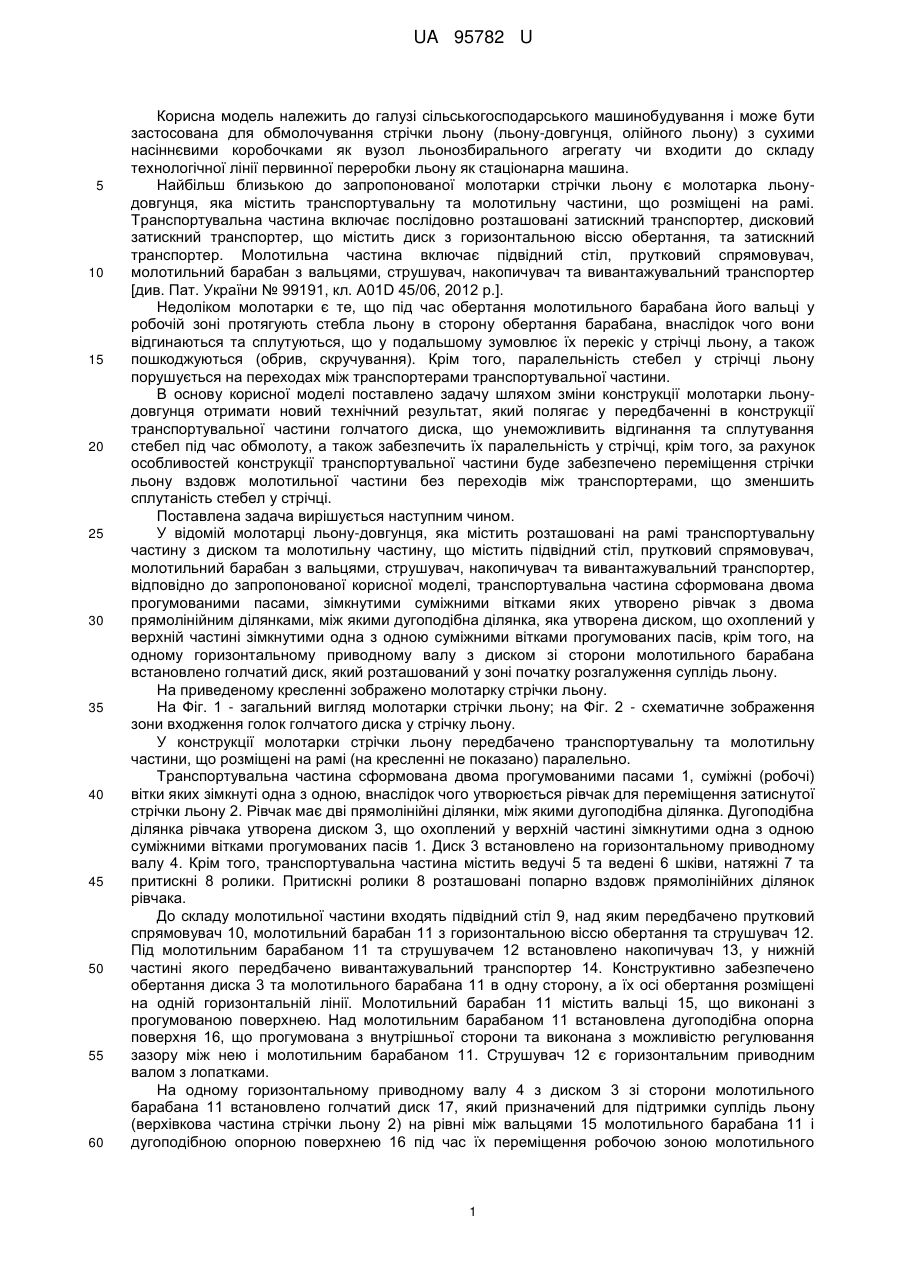

Реферат: UA 95782 U UA 95782 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути застосована для обмолочування стрічки льону (льону-довгунця, олійного льону) з сухими насіннєвими коробочками як вузол льонозбирального агрегату чи входити до складу технологічної лінії первинної переробки льону як стаціонарна машина. Найбільш близькою до запропонованої молотарки стрічки льону є молотарка льонудовгунця, яка містить транспортувальну та молотильну частини, що розміщені на рамі. Транспортувальна частина включає послідовно розташовані затискний транспортер, дисковий затискний транспортер, що містить диск з горизонтальною віссю обертання, та затискний транспортер. Молотильна частина включає підвідний стіл, прутковий спрямовувач, молотильний барабан з вальцями, струшувач, накопичувач та вивантажувальний транспортер [див. Пат. України № 99191, кл. A01D 45/06, 2012 р.]. Недоліком молотарки є те, що під час обертання молотильного барабана його вальці у робочій зоні протягують стебла льону в сторону обертання барабана, внаслідок чого вони відгинаються та сплутуються, що у подальшому зумовлює їх перекіс у стрічці льону, а також пошкоджуються (обрив, скручування). Крім того, паралельність стебел у стрічці льону порушується на переходах між транспортерами транспортувальної частини. В основу корисної моделі поставлено задачу шляхом зміни конструкції молотарки льонудовгунця отримати новий технічний результат, який полягає у передбаченні в конструкції транспортувальної частини голчатого диска, що унеможливить відгинання та сплутування стебел під час обмолоту, а також забезпечить їх паралельність у стрічці, крім того, за рахунок особливостей конструкції транспортувальної частини буде забезпечено переміщення стрічки льону вздовж молотильної частини без переходів між транспортерами, що зменшить сплутаність стебел у стрічці. Поставлена задача вирішується наступним чином. У відомій молотарці льону-довгунця, яка містить розташовані на рамі транспортувальну частину з диском та молотильну частину, що містить підвідний стіл, прутковий спрямовувач, молотильний барабан з вальцями, струшувач, накопичувач та вивантажувальний транспортер, відповідно до запропонованої корисної моделі, транспортувальна частина сформована двома прогумованими пасами, зімкнутими суміжними вітками яких утворено рівчак з двома прямолінійним ділянками, між якими дугоподібна ділянка, яка утворена диском, що охоплений у верхній частині зімкнутими одна з одною суміжними вітками прогумованих пасів, крім того, на одному горизонтальному приводному валу з диском зі сторони молотильного барабана встановлено голчатий диск, який розташований у зоні початку розгалуження суплідь льону. На приведеному кресленні зображено молотарку стрічки льону. На Фіг. 1 - загальний вигляд молотарки стрічки льону; на Фіг. 2 - схематичне зображення зони входження голок голчатого диска у стрічку льону. У конструкції молотарки стрічки льону передбачено транспортувальну та молотильну частини, що розміщені на рамі (на кресленні не показано) паралельно. Транспортувальна частина сформована двома прогумованими пасами 1, суміжні (робочі) вітки яких зімкнуті одна з одною, внаслідок чого утворюється рівчак для переміщення затиснутої стрічки льону 2. Рівчак має дві прямолінійні ділянки, між якими дугоподібна ділянка. Дугоподібна ділянка рівчака утворена диском 3, що охоплений у верхній частині зімкнутими одна з одною суміжними вітками прогумованих пасів 1. Диск 3 встановлено на горизонтальному приводному валу 4. Крім того, транспортувальна частина містить ведучі 5 та ведені 6 шківи, натяжні 7 та притискні 8 ролики. Притискні ролики 8 розташовані попарно вздовж прямолінійних ділянок рівчака. До складу молотильної частини входять підвідний стіл 9, над яким передбачено прутковий спрямовувач 10, молотильний барабан 11 з горизонтальною віссю обертання та струшувач 12. Під молотильним барабаном 11 та струшувачем 12 встановлено накопичувач 13, у нижній частині якого передбачено вивантажувальний транспортер 14. Конструктивно забезпечено обертання диска 3 та молотильного барабана 11 в одну сторону, а їх осі обертання розміщені на одній горизонтальній лінії. Молотильний барабан 11 містить вальці 15, що виконані з прогумованою поверхнею. Над молотильним барабаном 11 встановлена дугоподібна опорна поверхня 16, що прогумована з внутрішньої сторони та виконана з можливістю регулювання зазору між нею і молотильним барабаном 11. Струшувач 12 є горизонтальним приводним валом з лопатками. На одному горизонтальному приводному валу 4 з диском 3 зі сторони молотильного барабана 11 встановлено голчатий диск 17, який призначений для підтримки суплідь льону (верхівкова частина стрічки льону 2) на рівні між вальцями 15 молотильного барабана 11 і дугоподібною опорною поверхнею 16 під час їх переміщення робочою зоною молотильного 1 UA 95782 U 5 10 15 20 25 30 35 40 45 50 55 60 барабана 11. Причому, голчатий диск 17 розташований на горизонтальному приводному валу 4 у зоні початку розгалуження суплідь льону, що забезпечує входження голок у стрічку льону 2 у цій зоні. Для забезпечення необхідної кількість проминань стрічки льону 2 (проходів вальців 15 молотильного барабана 11 через один і той самий елемент стрічки льону 2) частота обертання молотильного барабана 11 більша за частоту обертання диска 3, це може зумовлювати протягування стебел льону вальцями 15 молотильного барабана 11 в сторону його обертання, внаслідок чого стебла льону можуть відгинатися, сплутуватися та пошкоджуватися. Наявність в конструкції молотарки стрічки льону голчатого диска 17 унеможливлює це явище та забезпечує паралельне розміщення стебел льону у стрічці льону 2 під час її обмолоту. Молотарка стрічки льону працює наступним чином. Необмолочена стрічка льону 2 подається в молотарку стрічки льону, де стебла зі сторони гузирів затискаються між суміжними (робочими) вітками прогумованих пасів 1 транспортувальної частини та переміщуються рівчаком, що утворений зімкнутими одна з одною суміжними вітками прогумованих пасів 1, вздовж молотильної частини. Під час транспортування стрічки льону 2 супліддя льону переміщуються підвідним столом 9 та спрямовується прутковим спрямовувачем 10 у зазор між дугоподібною опорною поверхнею 16 та вальцями 15 молотильного барабана 11 (робоча зона молотильного барабана 11). Одночасно з входженням стрічки льону 2 в робочу зону молотильного барабана 11 стебла опиняються між голками голчатого диска 17. Причому, голчатий диск 17 розміщено на горизонтальному приводному валу 4 таким чином, що голки входять у стрічку льону 2 у зоні початку розгалуження суплідь. Оскільки частота обертання голчатого диска 17 така сама, як і частота обертання диска 3, то під час обмолоту стрічки льону 2 забезпечується паралельність розміщення стебел у ній без пошкоджень та протягування. У робочій зоні молотильного барабана 11 вальці 15 притискають супліддя льону до дугоподібної опорної поверхні 16 та перекочуються внаслідок контакту з ними. У результаті дії вальців 15 на насіннєві коробочки під час обертання молотильного барабана 11 відбувається їх руйнування. Насіннєвий ворох, що утворюється під час руйнування насіннєвих коробочок, зсипається в результаті обертання молотильного барабана 11 в накопичувач 13. Конструкція молотарки стрічки льону дозволяє регулювати величину зазору між дугоподібною опорною поверхнею 16 та вальцями 15 молотильного барабана 11 для забезпечення проходження процесу обмолоту без пошкодження насіння. Частота обертання молотильного барабана 11 більша за частоту обертання диска 3 транспортувальної частини, що забезпечує необхідну кількість проминань стрічки льону 2. Одночасно з виходом з робочої зони молотильного барабана 11 стрічка льону 2 виходить з зони дії голчатого диска 17. Після проходження молотильного барабана 11 обмолочена стрічка льону переміщується транспортувальною частиною вздовж струшувача 12. Насіннєвий ворох, що залишився на стеблах, за допомогою ударної дії лопаток струшувача 12 по стеблах переміщується в накопичувач 13. Насіннєвий ворох вивантажується з накопичувача 13 вивантажувальним транспортером 14. Обмолочена стрічка льону 2 транспортувальною частиною виводиться з молотарки стрічки льону. Молотарка стрічки льону може бути застосована для обмолочування льону (льону-довгунця, олійного льону) з сухими насіннєвими коробочками як вузол льонозбирального агрегата чи входити до складу технологічної лінії первинної переробки льону (встановлюється після розбирання рулонів необмолоченого льону) як стаціонарна машина. Запропонована конструкція молотарки стрічки льону унеможливлює відгинання та сплутування стебел під час обмолоту, забезпечує їх паралельність у стрічці льону, а також за рахунок особливостей конструкції транспортувальної частини забезпечує переміщення стрічки льону вздовж молотильної частини без переходів між транспортерами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Молотарка стрічки льону, яка містить розташовані на рамі транспортувальну частину з диском та молотильну частину, що містить підвідний стіл, прутковий спрямовувач, молотильний барабан з вальцями, струшувач, накопичувач та вивантажувальний транспортер, яка відрізняється тим, що транспортувальна частина сформована двома прогумованими пасами, зімкнутими суміжними вітками яких утворено рівчак з двома прямолінійним ділянками, між якими дугоподібна ділянка, яка утворена диском, що охоплений у верхній частині зімкнутими одна з одною суміжними вітками прогумованих пасів, крім того, на одному горизонтальному приводному валу з диском зі сторони молотильного барабана встановлено голчатий диск, який розташований у зоні початку розгалуження суплідь льону. 2 UA 95782 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
