Робочий орган для передпосівного обробітку ґрунту

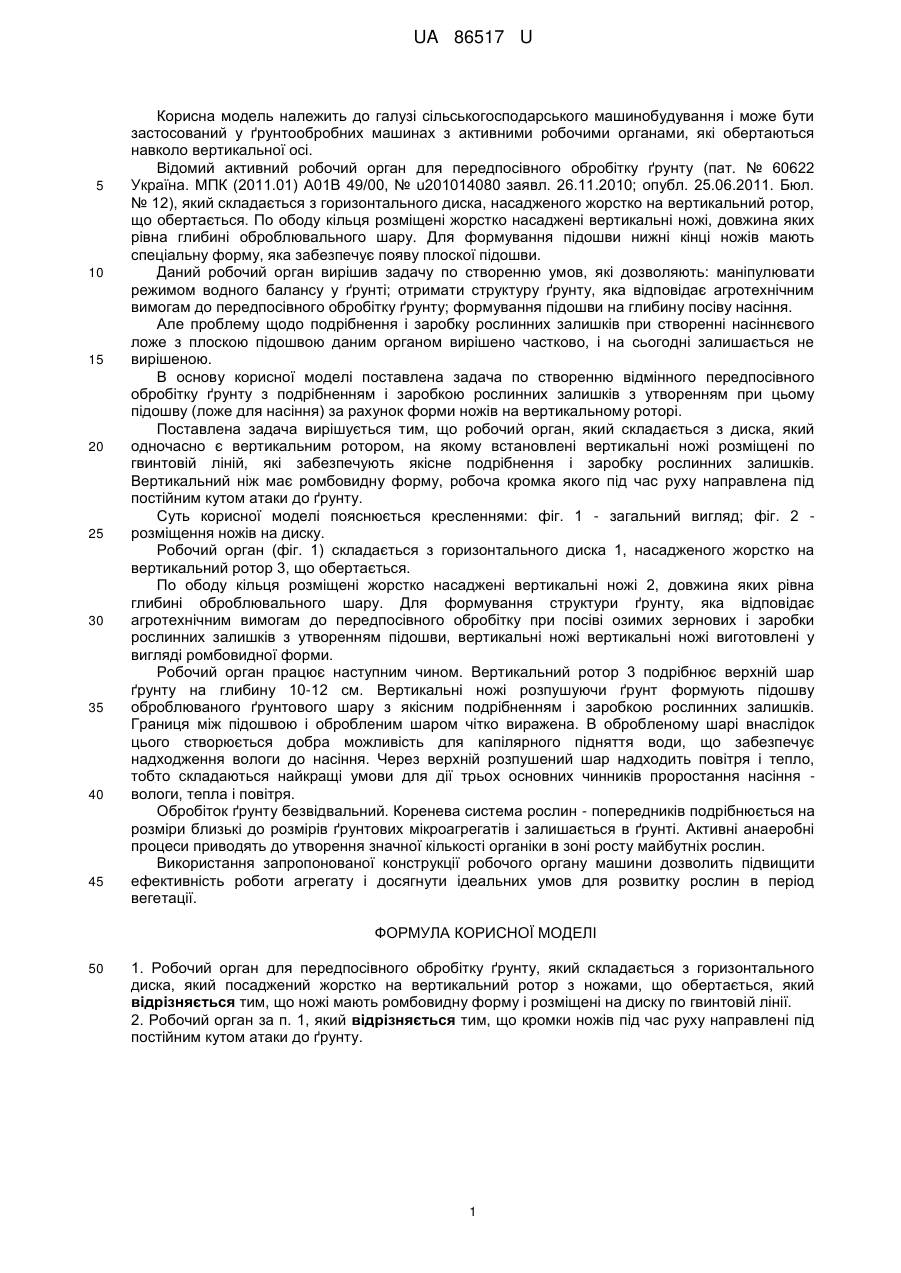

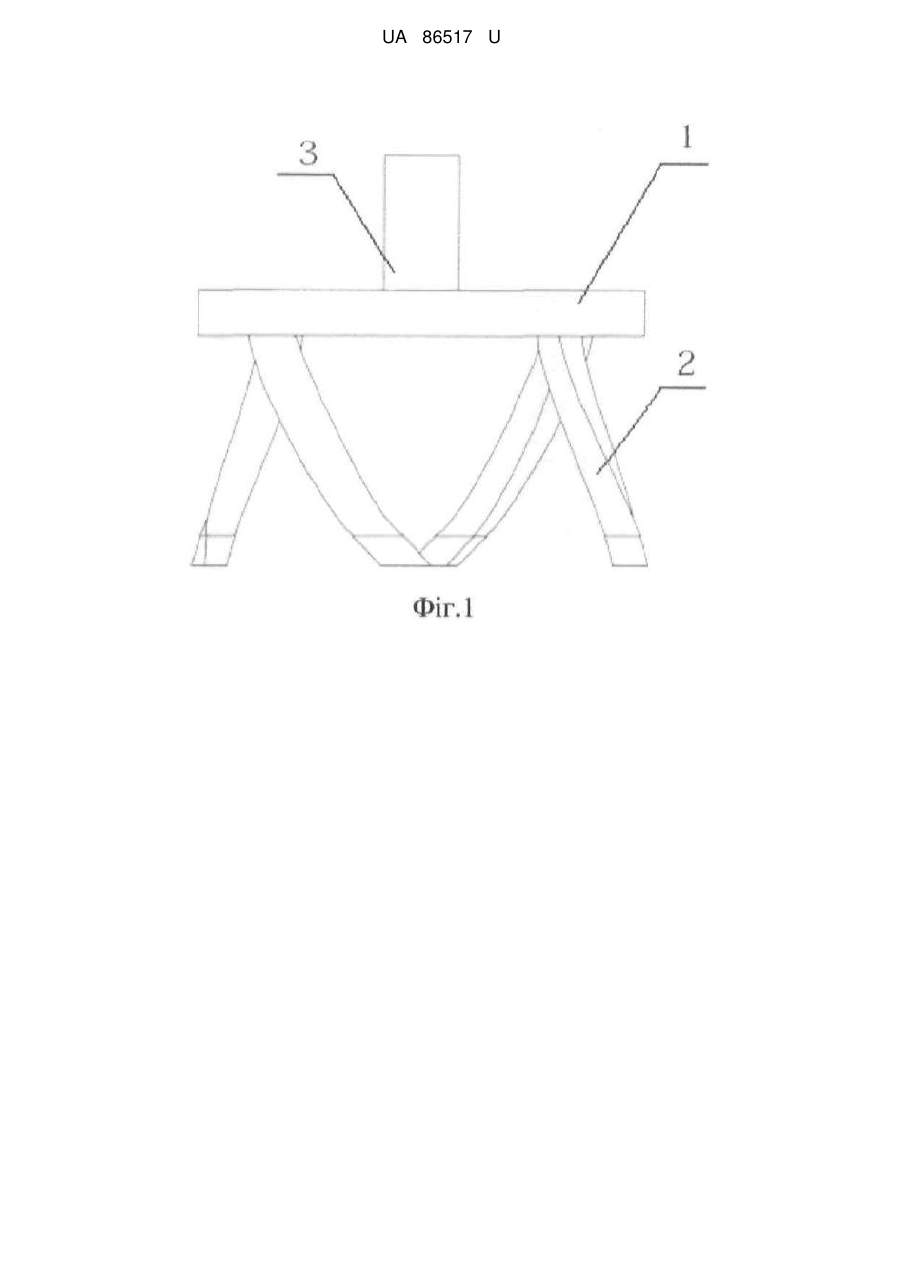

Реферат: Робочий орган для передпосівного обробітку ґрунту складається з горизонтального диска, який посаджений жорстко на вертикальний ротор з ножами, що обертається, який відрізняється тим, що ножі мають ромбовидну форму і розміщені на диску по гвинтовій лінії. UA 86517 U (12) UA 86517 U UA 86517 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути застосований у ґрунтообробних машинах з активними робочими органами, які обертаються навколо вертикальної осі. Відомий активний робочий орган для передпосівного обробітку ґрунту (пат. № 60622 Україна. МПК (2011.01) А01В 49/00, № u201014080 заявл. 26.11.2010; опубл. 25.06.2011. Бюл. № 12), який складається з горизонтального диска, насадженого жорстко на вертикальний ротор, що обертається. По ободу кільця розміщені жорстко насаджені вертикальні ножі, довжина яких рівна глибині оброблювального шару. Для формування підошви нижні кінці ножів мають спеціальну форму, яка забезпечує появу плоскої підошви. Даний робочий орган вирішив задачу по створенню умов, які дозволяють: маніпулювати режимом водного балансу у ґрунті; отримати структуру ґрунту, яка відповідає агротехнічним вимогам до передпосівного обробітку ґрунту; формування підошви на глибину посіву насіння. Але проблему щодо подрібнення і заробку рослинних залишків при створенні насіннєвого ложе з плоскою підошвою даним органом вирішено частково, і на сьогодні залишається не вирішеною. В основу корисної моделі поставлена задача по створенню відмінного передпосівного обробітку ґрунту з подрібненням і заробкою рослинних залишків з утворенням при цьому підошву (ложе для насіння) за рахунок форми ножів на вертикальному роторі. Поставлена задача вирішується тим, що робочий орган, який складається з диска, який одночасно є вертикальним ротором, на якому встановлені вертикальні ножі розміщені по гвинтовій ліній, які забезпечують якісне подрібнення і заробку рослинних залишків. Вертикальний ніж має ромбовидну форму, робоча кромка якого під час руху направлена під постійним кутом атаки до ґрунту. Суть корисної моделі пояснюється кресленнями: фіг. 1 - загальний вигляд; фіг. 2 розміщення ножів на диску. Робочий орган (фіг. 1) складається з горизонтального диска 1, насадженого жорстко на вертикальний ротор 3, що обертається. По ободу кільця розміщені жорстко насаджені вертикальні ножі 2, довжина яких рівна глибині оброблювального шару. Для формування структури ґрунту, яка відповідає агротехнічним вимогам до передпосівного обробітку при посіві озимих зернових і заробки рослинних залишків з утворенням підошви, вертикальні ножі вертикальні ножі виготовлені у вигляді ромбовидної форми. Робочий орган працює наступним чином. Вертикальний ротор 3 подрібнює верхній шар ґрунту на глибину 10-12 см. Вертикальні ножі розпушуючи ґрунт формують підошву оброблюваного ґрунтового шару з якісним подрібненням і заробкою рослинних залишків. Границя між підошвою і обробленим шаром чітко виражена. В обробленому шарі внаслідок цього створюється добра можливість для капілярного підняття води, що забезпечує надходження вологи до насіння. Через верхній розпушений шар надходить повітря і тепло, тобто складаються найкращі умови для дії трьох основних чинників проростання насіння вологи, тепла і повітря. Обробіток ґрунту безвідвальний. Коренева система рослин - попередників подрібнюється на розміри близькі до розмірів ґрунтових мікроагрегатів і залишається в ґрунті. Активні анаеробні процеси приводять до утворення значної кількості органіки в зоні росту майбутніх рослин. Використання запропонованої конструкції робочого органу машини дозволить підвищити ефективність роботи агрегату і досягнути ідеальних умов для розвитку рослин в період вегетації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 1. Робочий орган для передпосівного обробітку ґрунту, який складається з горизонтального диска, який посаджений жорстко на вертикальний ротор з ножами, що обертається, який відрізняється тим, що ножі мають ромбовидну форму і розміщені на диску по гвинтовій лінії. 2. Робочий орган за п. 1, який відрізняється тим, що кромки ножів під час руху направлені під постійним кутом атаки до ґрунту. 1 UA 86517 U 2 UA 86517 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
