Клинотрон

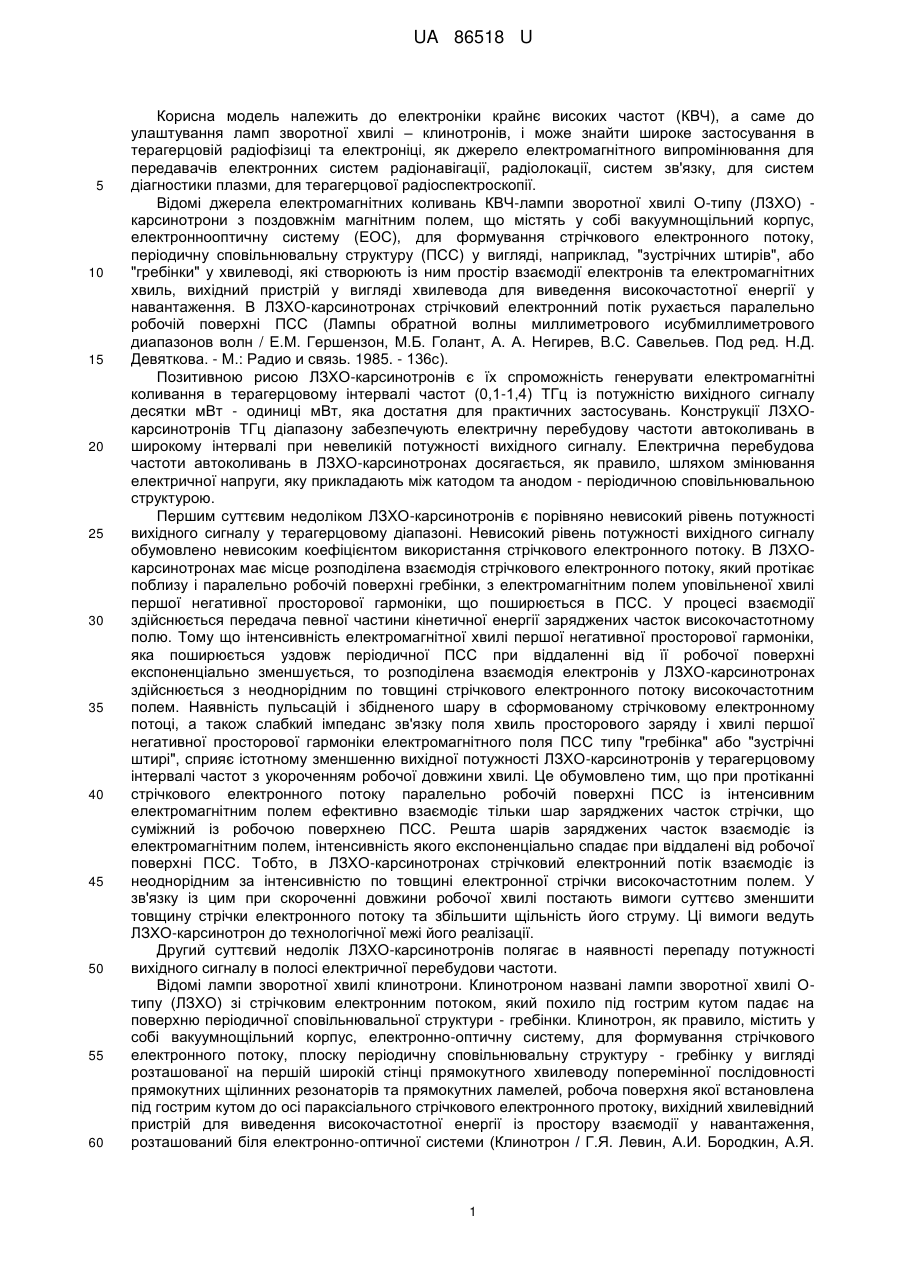

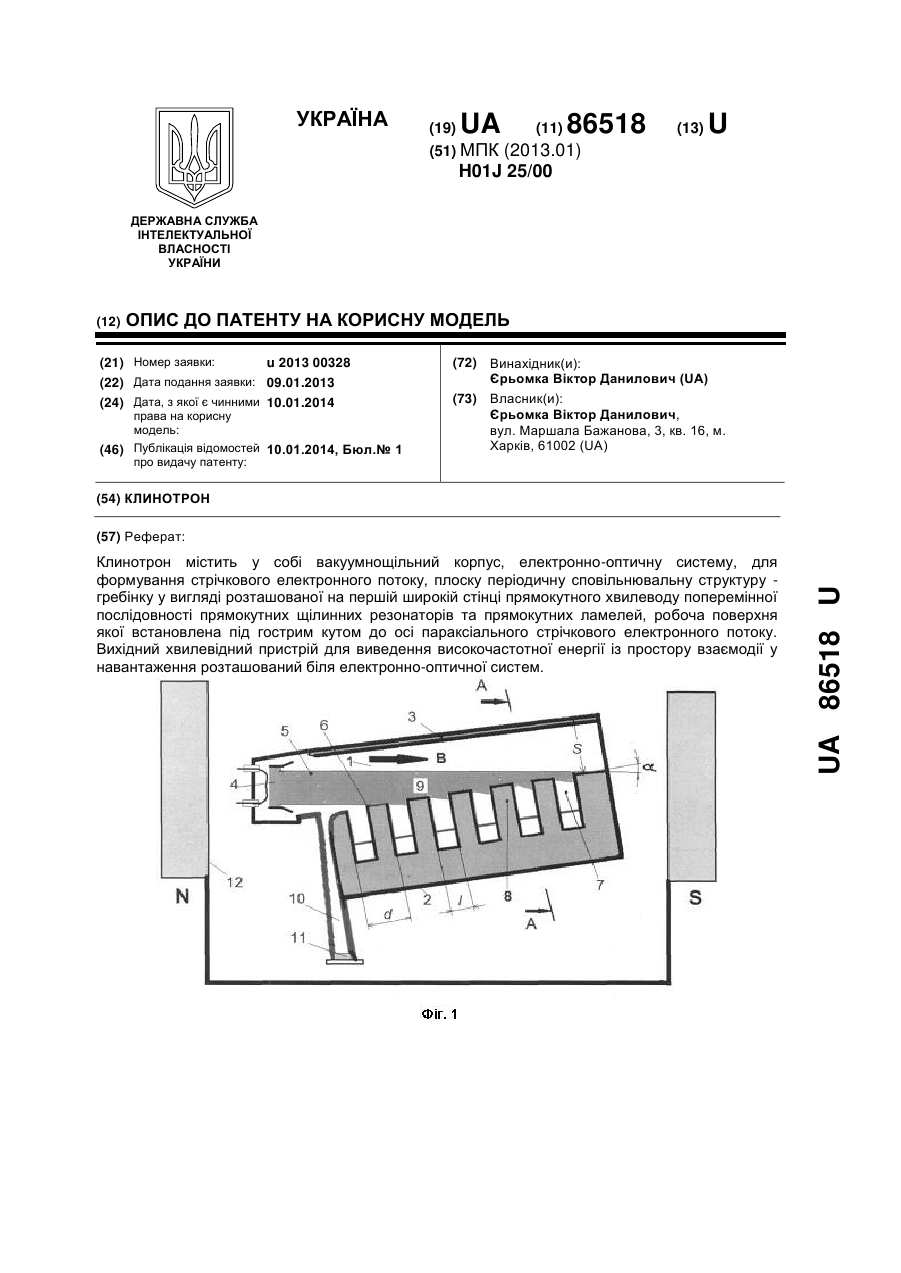

Реферат: UA 86518 U UA 86518 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електроніки крайнє високих частот (КВЧ), а саме до улаштування ламп зворотної хвилі – клинотронів, і може знайти широке застосування в терагерцовій радіофізиці та електроніці, як джерело електромагнітного випромінювання для передавачів електронних систем радіонавігації, радіолокації, систем зв'язку, для систем діагностики плазми, для терагерцової радіоспектроскопії. Відомі джерела електромагнітних коливань КВЧ-лампи зворотної хвилі О-типу (ЛЗХО) карсинотрони з поздовжнім магнітним полем, що містять у собі вакуумнощільний корпус, електроннооптичну систему (ЕОС), для формування стрічкового електронного потоку, періодичну сповільнювальну структуру (ПСС) у вигляді, наприклад, "зустрічних штирів", або "гребінки" у хвилеводі, які створюють із ним простір взаємодії електронів та електромагнітних хвиль, вихідний пристрій у вигляді хвилевода для виведення високочастотної енергії у навантаження. В ЛЗХО-карсинотронах стрічковий електронний потік рухається паралельно робочій поверхні ПСС (Лампы обратной волны миллиметрового исубмиллиметрового диапазонов волн / Е.М. Гершензон, М.Б. Голант, А. А. Негирев, B.C. Савельев. Под ред. Н.Д. Девяткова. - М.: Радио и связь. 1985. - 136с). Позитивною рисою ЛЗХО-карсинотронів є їх спроможність генерувати електромагнітні коливання в терагерцовому інтервалі частот (0,1-1,4) ТГц із потужністю вихідного сигналу десятки мВт - одиниці мВт, яка достатня для практичних застосувань. Конструкції ЛЗХОкарсинотронів ТГц діапазону забезпечують електричну перебудову частоти автоколивань в широкому інтервалі при невеликій потужності вихідного сигналу. Електрична перебудова частоти автоколивань в ЛЗХО-карсинотронах досягається, як правило, шляхом змінювання електричної напруги, яку прикладають між катодом та анодом - періодичною сповільнювальною структурою. Першим суттєвим недоліком ЛЗХО-карсинотронів є порівняно невисокий рівень потужності вихідного сигналу у терагерцовому діапазоні. Невисокий рівень потужності вихідного сигналу обумовлено невисоким коефіцієнтом використання стрічкового електронного потоку. В ЛЗХОкарсинотронах має місце розподілена взаємодія стрічкового електронного потоку, який протікає поблизу і паралельно робочій поверхні гребінки, з електромагнітним полем уповільненої хвилі першої негативної просторової гармоніки, що поширюється в ПСС. У процесі взаємодії здійснюється передача певної частини кінетичної енергії заряджених часток високочастотному полю. Тому що інтенсивність електромагнітної хвилі першої негативної просторової гармоніки, яка поширюється уздовж періодичної ПСС при віддаленні від її робочої поверхні експоненціально зменшується, то розподілена взаємодія електронів у ЛЗХО-карсинотронах здійснюється з неоднорідним по товщині стрічкового електронного потоку високочастотним полем. Наявність пульсацій і збідненого шару в сформованому стрічковому електронному потоці, а також слабкий імпеданс зв'язку поля хвиль просторового заряду і хвилі першої негативної просторової гармоніки електромагнітного поля ПСС типу "гребінка" або "зустрічні штирі", сприяє істотному зменшенню вихідної потужності ЛЗХО-карсинотронів у терагерцовому інтервалі частот з укороченням робочої довжини хвилі. Це обумовлено тим, що при протіканні стрічкового електронного потоку паралельно робочій поверхні ПСС із інтенсивним електромагнітним полем ефективно взаємодіє тільки шар заряджених часток стрічки, що суміжний із робочою поверхнею ПСС. Решта шарів заряджених часток взаємодіє із електромагнітним полем, інтенсивність якого експоненціально спадає при віддалені від робочої поверхні ПСС. Тобто, в ЛЗХО-карсинотронах стрічковий електронний потік взаємодіє із неоднорідним за інтенсивністю по товщині електронної стрічки високочастотним полем. У зв'язку із цим при скороченні довжини робочої хвилі постають вимоги суттєво зменшити товщину стрічки електронного потоку та збільшити щільність його струму. Ці вимоги ведуть ЛЗХО-карсинотрон до технологічної межі його реалізації. Другий суттєвий недолік ЛЗХО-карсинотронів полягає в наявності перепаду потужності вихідного сигналу в полосі електричної перебудови частоти. Відомі лампи зворотної хвилі клинотрони. Клинотроном названі лампи зворотної хвилі Отипу (ЛЗХО) зі стрічковим електронним потоком, який похило під гострим кутом падає на поверхню періодичної сповільнювальної структури - гребінки. Клинотрон, як правило, містить у собі вакуумнощільний корпус, електронно-оптичну систему, для формування стрічкового електронного потоку, плоску періодичну сповільнювальну структуру - гребінку у вигляді розташованої на першій широкій стінці прямокутного хвилеводу поперемінної послідовності прямокутних щілинних резонаторів та прямокутних ламелей, робоча поверхня якої встановлена під гострим кутом до осі параксіального стрічкового електронного протоку, вихідний хвилевідний пристрій для виведення високочастотної енергії із простору взаємодії у навантаження, розташований біля електронно-оптичної системи (Клинотрон / Г.Я. Левин, А.И. Бородкин, А.Я. 1 UA 86518 U 5 10 15 20 25 30 35 40 45 50 55 60 Кириченко и др…Под ред… А.Я. Усикова. АН Украины. Ин-т радиофизики и электроники. - Киев: Наук, думка, 1992. - 200 с.) Позитивною рисою клинотронів є значна потужність вихідного сигналу, яка є на порядки більшою, ніж потужність вихідного сигналу ЛЗХО-карсинотронів міліметрового та субміліметрового діапазонів довжин хвиль. Конструкція клинотрона забезпечує електричну перебудову частоти вихідного сигналу генератора шляхом змінювання робочої напруги. Інтервал електричної перебудови частоти клінотрона становить 10…20 %. Суттєвим недоліком клинотронів є їх дуже нерівномірна амплітудно-частотна характеристика. Для неї характерна суттєва зміна величини потужності в інтервалі електричної перебудови частоти. Якщо традиційні ЛЗХО-карсинотрони забезпечують генерування електромагнітних коливань в широкому інтервалі частот, то клинотрони із вихідним сигналом середньої або великої потужності генерують в окремих зонах, розділених зонами, де процес генерування відсутній. Результати експериментальних досліджень свідчать про те, що клинотрони із середньою потужністю вихідного сигналу функціонують при робочих напругах 2,53 кВ, електрична перебудова частоти в кожній із зон генерації становить кілька процентів, а в потужних клинотронах із робочою напругою до 5 кВ, простір взаємодії електронів та електромагнітних хвиль яких є резонансним контуром, електрична перебудова робочої частоти в межах зони генерації зменшується до десятих часток процента, а ширина зон без процесу генерації між суміжними зонами генерації зростає (Е.Е. Лысенко.О.Ф Пишко. В.Г. Чумак, С.А. Чурилова. Тенденции развития клынотронов миллиметрового диапазона длин волн // Радиофизика и электроника. - 2008. - Том 13, спец. выпуск, . - С. 315-320). Ця обставина значною мірою звужує можливості використання клинотрона, як генератора електромагнітних коливань короткохвильових діапазонів, та зменшує кількість областей застосування цього приладу. Для усунення вказаних недоліків генераторних клинотронів можна використати механічну перебудову резонансної частоти коливального контуру генератора. Позитивною характеристикою клинотронів є більша потужність вихідного сигналу в міліметровому та субміліметровому діапазоні довжин хвиль. Це обумовлено високим коефіцієнтом використання стрічкового електронного потоку. Високий коефіцієнт використання стрічкового електронного потоку визначає спроможність клинотронів генерувати електромагнітні коливання підвищеної потужності у терагерцовому інтервалі частот. Генерування підвищеної потужності коливань обумовлено тим, що стрічковий електронний потік у клинотроні падає на робочу поверхню періодичної сповільню вальної структури - гребінку під гострим кутом, що забезпечує ефективну взаємодію всіх шарів заряджених часток електронної стрічки із інтенсивним високочастотним полем біля робочої поверхні гребінки (Клынотрон / Г.Я. Левин, А.И. Бородкин, А.Я. Кириченко и др…Под ред… А.Я. Усикова. АН Украины. Ин-т радиофизики и электроники. - Киев: Наук. думка, 1992. - 200 с.) Найбільш близьким до даної корисної моделі за технічною суттю та сукупністю ознак аналогом (прототипом) є лампа зворотної хвилі О-типу - клинотрон з поздовжнім магнітним полем, яка містить вакуумнощільний корпус, електронно-оптичну систему, для формування стрічкового електронного потоку, плоску періодичну сповільнювальну структуру - гребінку у вигляді розташованої на широкій стінці прямокутного хвилеводу поперемінної послідовності прямокутних щілинних резонаторів та прямокутних ламелей, яка створює із ним простір взаємодії електронів та електромагнітних хвиль, при цьому робоча поверхня гребінки розташована під гострим кутом до осі електронно-оптичної системи, вихідний хвилевідний пристрій для виведення високочастотної енергії у навантаження біля електронно-оптичної системи (Авт. св. СССР №341113, МКИ H01J 25/00. Лампа обратной волны / Г.Я Левин, 1956 г.). Суттєвим недоліком ЛЗХО-клінотронів є значний перепад потужності вихідного сигналу у смузі електричної перебудови робочої частоти. В основу корисної моделі поставлено задачу - удосконалити клинотрон шляхом зміни геометричних розмірів елементів періодичної сповільнювальної структури та простору взаємодії стрічкового електронного потоку і електромагнітного поля, що забезпечить зменшення глибини перепадів потужності у смузі електричної перебудови частоти та збільшення потужності вихідного сигналу при скороченні довжини робочої хвилі. Поставлена задача вирішується тим, що в клинотроні, який містить у собі вакуумнощільний корпус, електронно-оптичну систему, для формування стрічкового електронного потоку, плоску періодичну сповільнювальну структуру - гребінку у вигляді розташованої на першій широкій стінці прямокутного хвилеводу поперемінної послідовності прямокутних щілинних резонаторів та прямокутних ламелей, робоча поверхня якої встановлена під гострим кутом до осі параксіального стрічкового електронного протоку, вихідний хвилевідний пристрій для виведення високочастотної енергії із простору взаємодії у навантаження, розташований біля електронно 2 UA 86518 U 5 10 15 оптичної системи, згідно з корисною моделлю, глибина щілинних резонаторів гребінки виконана повільно змінною від h1 до h2 , де h1  c / 4f1,h2  c / 4f2 , f1  f2 , f1 та f2 - кінцеві точки інтервалу зміни робочої частоти, c - швидкість світла у вакуумі, при цьому площина другої широкої стінки хвилевода, яка протилежна робочій поверхні гребінки, виконана паралельною площинам дна щілинних резонаторів періодичної структури. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі, що заявляються, та технічним результатом, що досягається, полягає в наступному. Удосконалення періодичної сповільнювальної структури гребінки шляхом виконання глибини її щілинних резонаторів повільно змінною від h1 до h2 , де h1  c / 4f1,h2  c / 4f2 , f1  f2 , f1 та f2 - кінцеві точки інтервалу зміни робочої частоти, c - швидкість світла у вакуумі, а також виконання другої широкої стінки хвилевода, яка протилежна робочій поверхні гребінки, паралельною площинам дна щілинних резонаторів періодичної структури обумовлює зміну дисперсійної характеристики періодичної сповільнювальної структури - гребінки у відповідності до дисперсійного рівняння та фазового зсуву  на період гребінки l  A  sin  ctg l 2d  d  ctgkh   (1) h  l   kh    2d  де k  2 /  ,  - фазовий зсув хвилі на період; d - період гребінки; l - ширина цілинного резонатора; s - відстань між робочою поверхнею гребінки та другою широкою стінкою     h  0 arctg 0  2  l  - глибина прямокутного щілинного резонатора прямокутного хвилевода; d  2h  tg      ;  0 - довжина хвилі, на якій потужність вихідного сигналу гребінки, де клинотрона є максимальною. При електричній перебудові частоти вихідного сигналу клинотрона шляхом зміни робочої напруги відбувається генерування електромагнітних коливань в смузі f  f1  f2 без значного перепаду амплітуди вихідного сигналу. На фіг. 3 представлено порівняння амплітудно-частотної характеристики (А) конструкції клинотрона - прототипа та амплітудно-частотної характеристики (Б) конструкції клинотрона описаного в заявці на винахід при електричній перебудові частоти їх вихідного сигналу в інтервалі частот 0,142-0,162 ТГц. Суть корисної моделі пояснюється ілюстраціями. На фіг. 1 схематично зображено поздовжній розтин запропонованого клинотрона; на фіг. 2 переріз по А-А на фіг. 1; на фіг. 3 - зображені амплітудно-частотні характеристики, які забезпечують конструкції клинотрона - прототипа (А) та клинотрона (Б), описаного в заявці про нове технічне рішення. Клинотрон із поздовжнім магнітним полем для генерування електромагнітного випромінювання в терагерцовому інтервалі частот містить у собі вакуумно-щільний корпус, у вигляді хвилевода 1 із першою 2 та другою 3 широкими стінками, електронно-оптичну систему (ЕОС) 4, що формує стрічковий електронний потік 5, плоску періодичну сповільнювальну структуру - гребінку 6, у вигляді розташованої на першій широкій стінці 2 хвилеводу поперемінної послідовності щілинних резонаторів 7 та прямокутних ламелей 8, при цьому робоча поверхня гребінки встановлена під гострим кутом  до осі параксіального стрічкового електронного потоку 5. Гребінка 6 створює разом із хвилеводом 1 простір взаємодії 9 стрічкового електронного потоку 5 та електромагнітних хвиль. Клинотрон маєвихідний хвилевідний пристрій 10 із вакуумнощільний вікном 11 для виведення високочастотної енергії у навантаження, магнітну фокусуючу систему 12, що формує поздовжнє магнітне поле. Клинотрон працює таким чином. При подачі на підігрівач термоелектронного катода електронно-оптичної системи 4 відповідної напруги, а на періодичну сповільню вальну структуру - гребінку 6 високовольтної прискорювальної робочої напруги ЕОС 4 формує у повздовжньому магнітному полі магнітної системи 12 стрічковий електронний потік 5, який падає на робочу поверхню гребінки 6 під гострим кутом  . Коли величина струму стрічкового електронного потоку 5 перевищує величину стартового струму в просторі 9 взаємодії електронів та електромагнітного поля виникає електромагнітне випромінювання. Амплітуда першої від'ємної просторової гармоніки сповільненої електромагнітної хвилі розповсюджується і  20 25 30 35 40 45 3 UA 86518 U 5 зростає в напрямку від кінця гребінки до ЕОС. При умові досягнення приблизного синхронізму v швидкості заряджених часток v та фазової швидкості ф хвилі (-1)-ї просторової гармоніки v  vф відбувається ефективний енергообмін між електронами стрічкового електронного потоку 5 та електромагнітним полем. Певна частка потужності електромагнітної хвилі виводиться через вихідний хвилевідний пристрій 10 та герметичне вікно 11 у навантаження. У зв'язку із тим, що глибина щілинних резонаторів гребінки виконана повільно змінною (фіг. 2) від h1 до h2 , де h1  c / 4f1,h2  c / 4f2 , f1  f2 , f1 та f2 - кінцеві точки інтервалу зміни робочої частоти, c - швидкість світла у вакуумі, при електричній перебудові частоти вихідного сигналу за рахунок зміни величини прискорювальної робочої напруги інтенсивність електромагнітних коливань на 10 15 частотах в інтервалі f  f1  f2 перебудови робочої частоти змінюється не суттєво. Це обумовлено тим, що друга широка стінка 3 хвилевода виконана паралельною площинам дна щілинних резонаторів гребінки, завдяки чому формується адекватна дисперсійна характеристика гребінки та адекватний фазовий зсув робочої хвилі на період гребінки, при яких формується амплітудно-частотна характеристика клинотрона без суттєвих перепадів (фіг. 3). Створений у відповідності до формули корисної моделі клинотрон забезпечує зменшення глибини перепадів амплітудної характеристики у смузі електричної перебудови частоти і, таким чином, збільшення потужності вихідного сигналу при скороченні довжини робочої хвилі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Клинотрон, який містить у собі вакуумнощільний корпус, електронно-оптичну систему, для формування стрічкового електронного потоку, плоску періодичну сповільнювальну структуру гребінку у вигляді розташованої на першій широкій стінці прямокутного хвилеводу поперемінної послідовності прямокутних щілинних резонаторів та прямокутних ламелей, робоча поверхня якої встановлена під гострим кутом до осі параксіального стрічкового електронного потоку, вихідний хвилевідний пристрій для виведення високочастотної енергії із простору взаємодії у навантаження, розташований біля електронно-оптичної системи, який відрізняється тим, що глибина щілинних резонаторів гребінки виконана повільно змінною від h 1 до h 2 , де h1  c / 4f1 , h 2  c / 4f 2 , f1  f 2 , f1 та f 2 - кінцеві точки інтервалу зміни робочої частоти, c 30 швидкість світла у вакуумі, при цьому площина другої широкої стінки хвилевода, яка протилежна робочій поверхні гребінки, виконана паралельною площинам дна щілинних резонаторів періодичної структури. 4 UA 86518 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
