Силовий гнучкий кабель

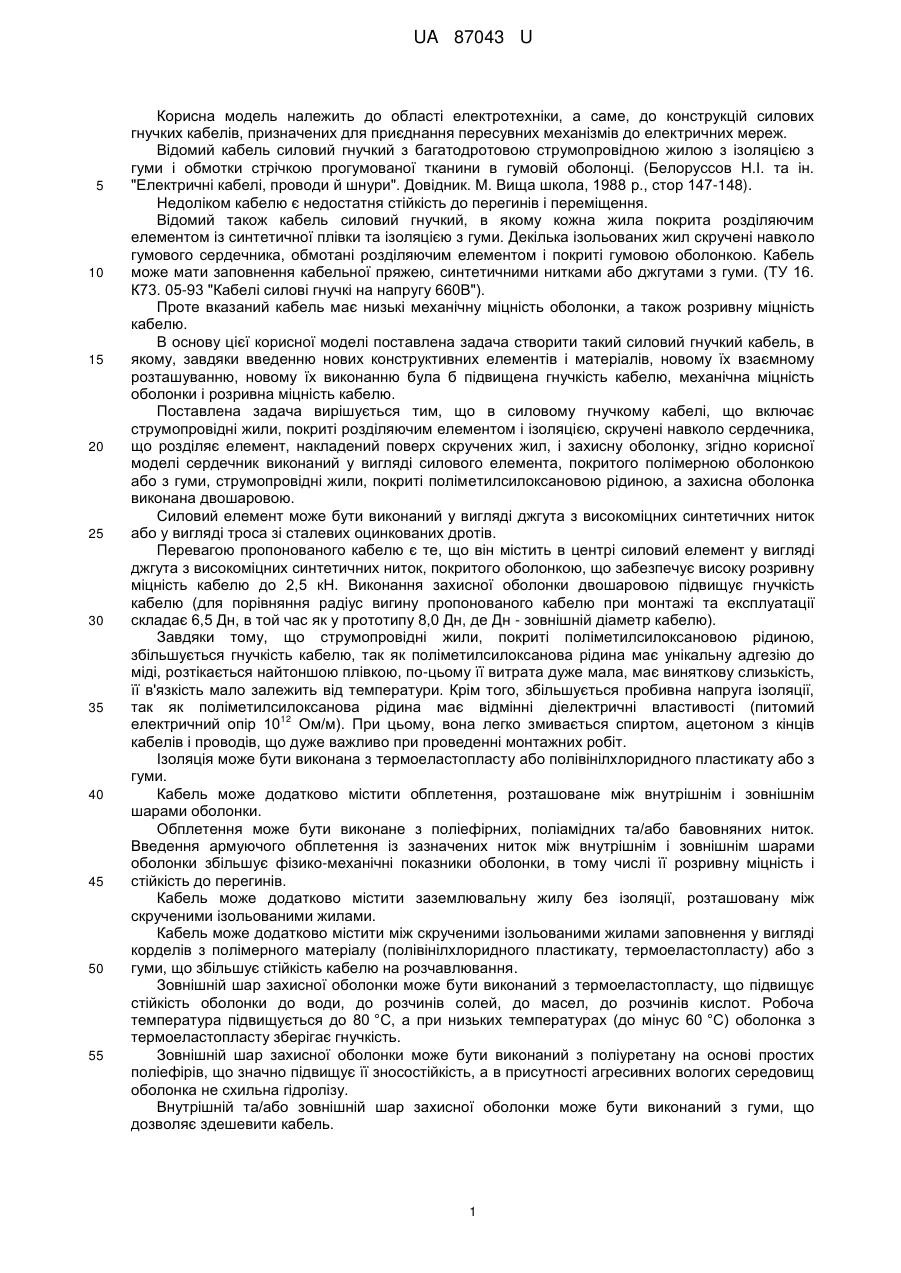

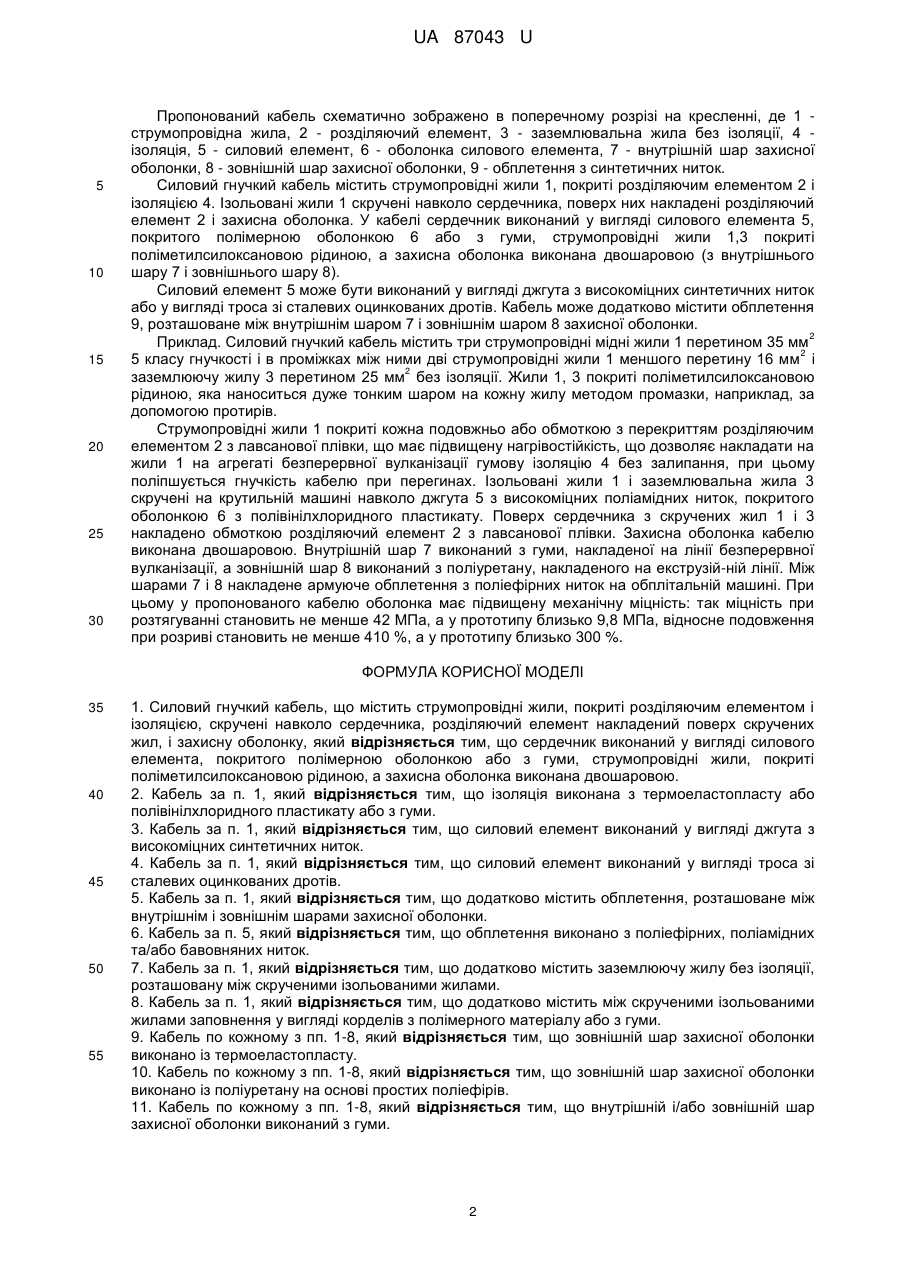

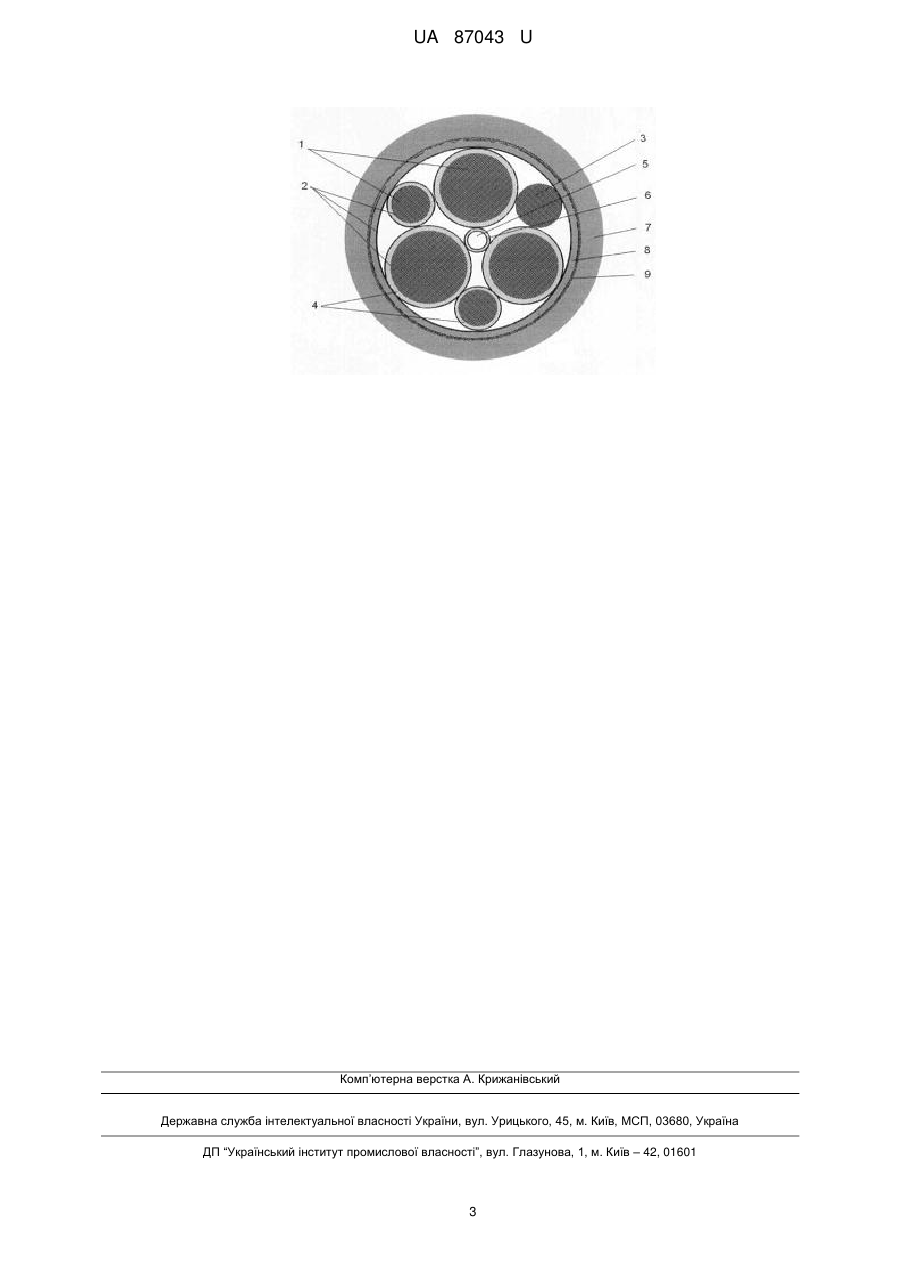

Реферат: UA 87043 U UA 87043 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області електротехніки, а саме, до конструкцій силових гнучких кабелів, призначених для приєднання пересувних механізмів до електричних мереж. Відомий кабель силовий гнучкий з багатодротовою струмопровідною жилою з ізоляцією з гуми і обмотки стрічкою прогумованої тканини в гумовій оболонці. (Белоруссов Н.І. та ін. "Електричні кабелі, проводи й шнури". Довідник. М. Вища школа, 1988 р., стор 147-148). Недоліком кабелю є недостатня стійкість до перегинів і переміщення. Відомий також кабель силовий гнучкий, в якому кожна жила покрита розділяючим елементом із синтетичної плівки та ізоляцією з гуми. Декілька ізольованих жил скручені навколо гумового сердечника, обмотані розділяючим елементом і покриті гумовою оболонкою. Кабель може мати заповнення кабельної пряжею, синтетичними нитками або джгутами з гуми. (ТУ 16. К73. 05-93 "Кабелі силові гнучкі на напругу 660В"). Проте вказаний кабель має низькі механічну міцність оболонки, а також розривну міцність кабелю. В основу цієї корисної моделі поставлена задача створити такий силовий гнучкий кабель, в якому, завдяки введенню нових конструктивних елементів і матеріалів, новому їх взаємному розташуванню, новому їх виконанню була б підвищена гнучкість кабелю, механічна міцність оболонки і розривна міцність кабелю. Поставлена задача вирішується тим, що в силовому гнучкому кабелі, що включає струмопровідні жили, покриті розділяючим елементом і ізоляцією, скручені навколо сердечника, що розділяє елемент, накладений поверх скручених жил, і захисну оболонку, згідно корисної моделі сердечник виконаний у вигляді силового елемента, покритого полімерною оболонкою або з гуми, струмопровідні жили, покриті поліметилсилоксановою рідиною, а захисна оболонка виконана двошаровою. Силовий елемент може бути виконаний у вигляді джгута з високоміцних синтетичних ниток або у вигляді троса зі сталевих оцинкованих дротів. Перевагою пропонованого кабелю є те, що він містить в центрі силовий елемент у вигляді джгута з високоміцних синтетичних ниток, покритого оболонкою, що забезпечує високу розривну міцність кабелю до 2,5 кН. Виконання захисної оболонки двошаровою підвищує гнучкість кабелю (для порівняння радіус вигину пропонованого кабелю при монтажі та експлуатації складає 6,5 Дн, в той час як у прототипу 8,0 Дн, де Дн - зовнішній діаметр кабелю). Завдяки тому, що струмопровідні жили, покриті поліметилсилоксановою рідиною, збільшується гнучкість кабелю, так як поліметилсилоксанова рідина має унікальну адгезію до міді, розтікається найтоншою плівкою, по-цьому її витрата дуже мала, має виняткову слизькість, її в'язкість мало залежить від температури. Крім того, збільшується пробивна напруга ізоляції, так як поліметилсилоксанова рідина має відмінні діелектричні властивості (питомий 12 електричний опір 10 Ом/м). При цьому, вона легко змивається спиртом, ацетоном з кінців кабелів і проводів, що дуже важливо при проведенні монтажних робіт. Ізоляція може бути виконана з термоеластопласту або полівінілхлоридного пластикату або з гуми. Кабель може додатково містити обплетення, розташоване між внутрішнім і зовнішнім шарами оболонки. Обплетення може бути виконане з поліефірних, поліамідних та/або бавовняних ниток. Введення армуючого обплетення із зазначених ниток між внутрішнім і зовнішнім шарами оболонки збільшує фізико-механічні показники оболонки, в тому числі її розривну міцність і стійкість до перегинів. Кабель може додатково містити заземлювальну жилу без ізоляції, розташовану між скрученими ізольованими жилами. Кабель може додатково містити між скрученими ізольованими жилами заповнення у вигляді корделів з полімерного матеріалу (полівінілхлоридного пластикату, термоеластопласту) або з гуми, що збільшує стійкість кабелю на розчавлювання. Зовнішній шар захисної оболонки може бути виконаний з термоеластопласту, що підвищує стійкість оболонки до води, до розчинів солей, до масел, до розчинів кислот. Робоча температура підвищується до 80 °C, а при низьких температурах (до мінус 60 °C) оболонка з термоеластопласту зберігає гнучкість. Зовнішній шар захисної оболонки може бути виконаний з поліуретану на основі простих поліефірів, що значно підвищує її зносостійкість, а в присутності агресивних вологих середовищ оболонка не схильна гідролізу. Внутрішній та/або зовнішній шар захисної оболонки може бути виконаний з гуми, що дозволяє здешевити кабель. 1 UA 87043 U 5 10 15 20 25 30 Пропонований кабель схематично зображено в поперечному розрізі на кресленні, де 1 струмопровідна жила, 2 - розділяючий елемент, 3 - заземлювальна жила без ізоляції, 4 ізоляція, 5 - силовий елемент, 6 - оболонка силового елемента, 7 - внутрішній шар захисної оболонки, 8 - зовнішній шар захисної оболонки, 9 - обплетення з синтетичних ниток. Силовий гнучкий кабель містить струмопровідні жили 1, покриті розділяючим елементом 2 і ізоляцією 4. Ізольовані жили 1 скручені навколо сердечника, поверх них накладені розділяючий елемент 2 і захисна оболонка. У кабелі сердечник виконаний у вигляді силового елемента 5, покритого полімерною оболонкою 6 або з гуми, струмопровідні жили 1,3 покриті поліметилсилоксановою рідиною, а захисна оболонка виконана двошаровою (з внутрішнього шару 7 і зовнішнього шару 8). Силовий елемент 5 може бути виконаний у вигляді джгута з високоміцних синтетичних ниток або у вигляді троса зі сталевих оцинкованих дротів. Кабель може додатково містити обплетення 9, розташоване між внутрішнім шаром 7 і зовнішнім шаром 8 захисної оболонки. 2 Приклад. Силовий гнучкий кабель містить три струмопровідні мідні жили 1 перетином 35 мм 2 5 класу гнучкості і в проміжках між ними дві струмопровідні жили 1 меншого перетину 16 мм і 2 заземлюючу жилу 3 перетином 25 мм без ізоляції. Жили 1, 3 покриті поліметилсилоксановою рідиною, яка наноситься дуже тонким шаром на кожну жилу методом промазки, наприклад, за допомогою протирів. Струмопровідні жили 1 покриті кожна подовжньо або обмоткою з перекриттям розділяючим елементом 2 з лавсанової плівки, що має підвищену нагрівостійкість, що дозволяє накладати на жили 1 на агрегаті безперервної вулканізації гумову ізоляцію 4 без залипання, при цьому поліпшується гнучкість кабелю при перегинах. Ізольовані жили 1 і заземлювальна жила 3 скручені на крутильній машині навколо джгута 5 з високоміцних поліамідних ниток, покритого оболонкою 6 з полівінілхлоридного пластикату. Поверх сердечника з скручених жил 1 і 3 накладено обмоткою розділяючий елемент 2 з лавсанової плівки. Захисна оболонка кабелю виконана двошаровою. Внутрішній шар 7 виконаний з гуми, накладеної на лінії безперервної вулканізації, а зовнішній шар 8 виконаний з поліуретану, накладеного на екструзій-ній лінії. Між шарами 7 і 8 накладене армуюче обплетення з поліефірних ниток на обплітальній машині. При цьому у пропонованого кабелю оболонка має підвищену механічну міцність: так міцність при розтягуванні становить не менше 42 МПа, а у прототипу близько 9,8 МПа, відносне подовження при розриві становить не менше 410 %, а у прототипу близько 300 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 1. Силовий гнучкий кабель, що містить струмопровідні жили, покриті розділяючим елементом і ізоляцією, скручені навколо сердечника, розділяючий елемент накладений поверх скручених жил, і захисну оболонку, який відрізняється тим, що сердечник виконаний у вигляді силового елемента, покритого полімерною оболонкою або з гуми, струмопровідні жили, покриті поліметилсилоксановою рідиною, а захисна оболонка виконана двошаровою. 2. Кабель за п. 1, який відрізняється тим, що ізоляція виконана з термоеластопласту або полівінілхлоридного пластикату або з гуми. 3. Кабель за п. 1, який відрізняється тим, що силовий елемент виконаний у вигляді джгута з високоміцних синтетичних ниток. 4. Кабель за п. 1, який відрізняється тим, що силовий елемент виконаний у вигляді троса зі сталевих оцинкованих дротів. 5. Кабель за п. 1, який відрізняється тим, що додатково містить обплетення, розташоване між внутрішнім і зовнішнім шарами захисної оболонки. 6. Кабель за п. 5, який відрізняється тим, що обплетення виконано з поліефірних, поліамідних та/або бавовняних ниток. 7. Кабель за п. 1, який відрізняється тим, що додатково містить заземлюючу жилу без ізоляції, розташовану між скрученими ізольованими жилами. 8. Кабель за п. 1, який відрізняється тим, що додатково містить між скрученими ізольованими жилами заповнення у вигляді корделів з полімерного матеріалу або з гуми. 9. Кабель по кожному з пп. 1-8, який відрізняється тим, що зовнішній шар захисної оболонки виконано із термоеластопласту. 10. Кабель по кожному з пп. 1-8, який відрізняється тим, що зовнішній шар захисної оболонки виконано із поліуретану на основі простих поліефірів. 11. Кабель по кожному з пп. 1-8, який відрізняється тим, що внутрішній і/або зовнішній шар захисної оболонки виконаний з гуми. 2 UA 87043 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
