Спосіб скритої передачі інформації в системі радіозв’язку шляхом застосування частотної фільтрації хаотичного сигналу

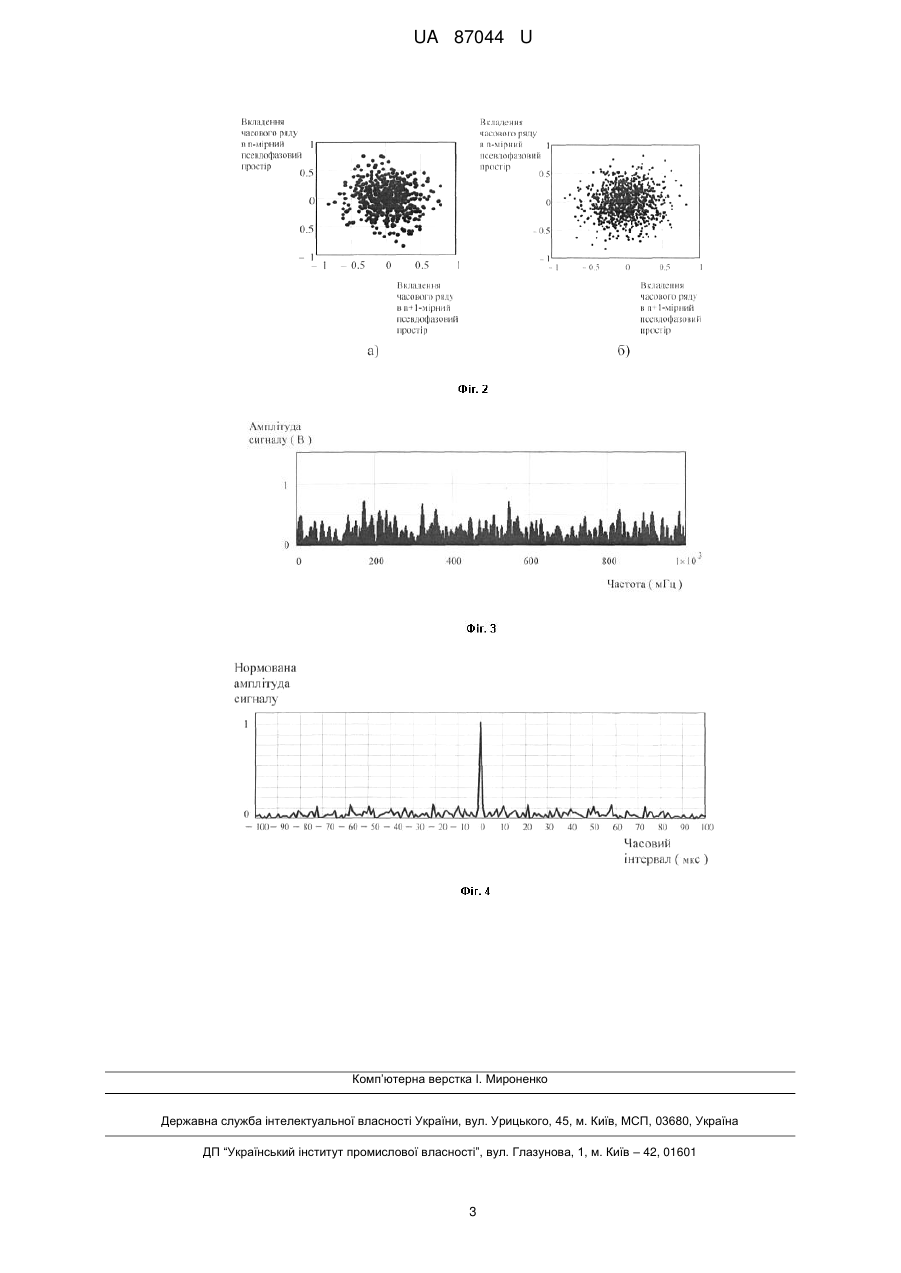

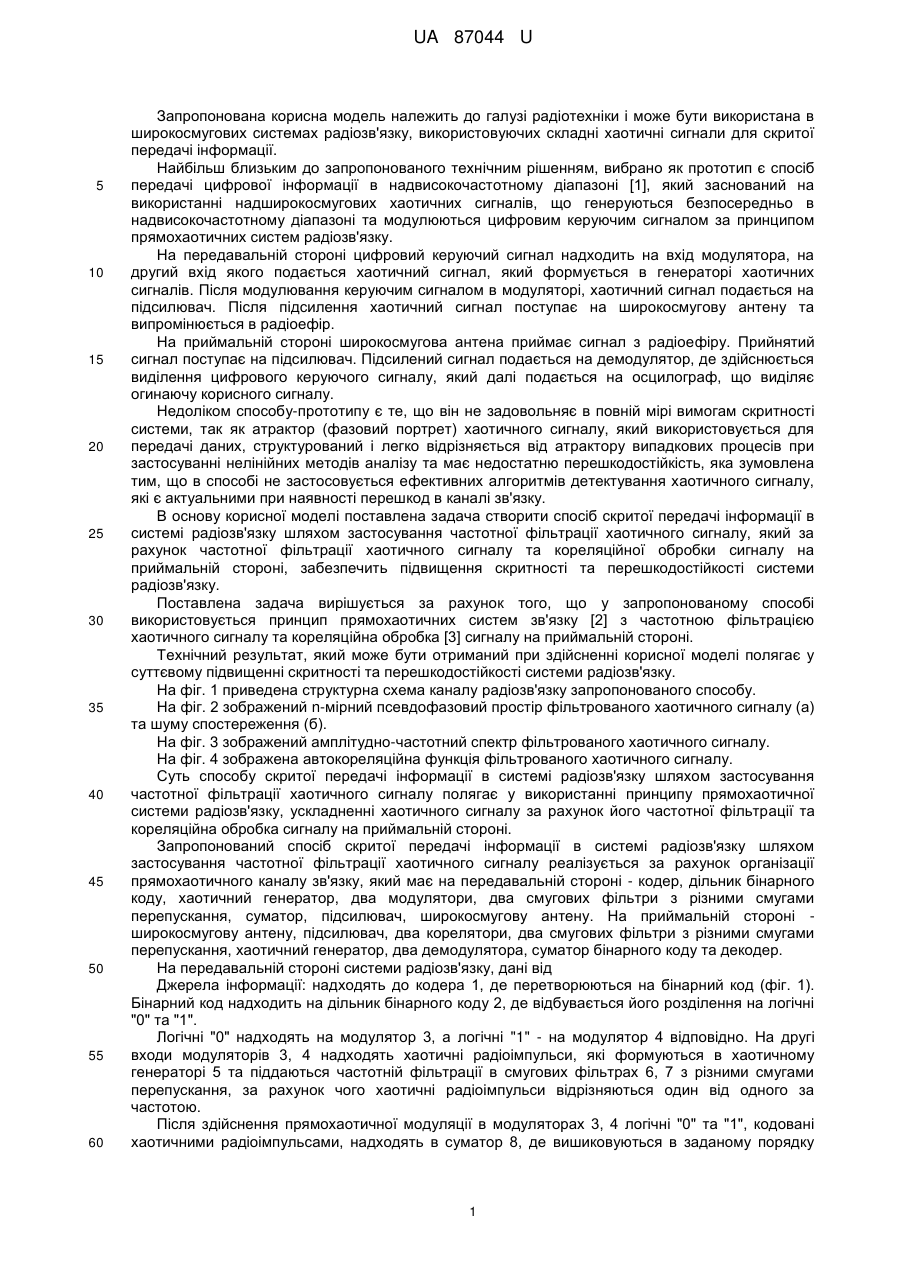

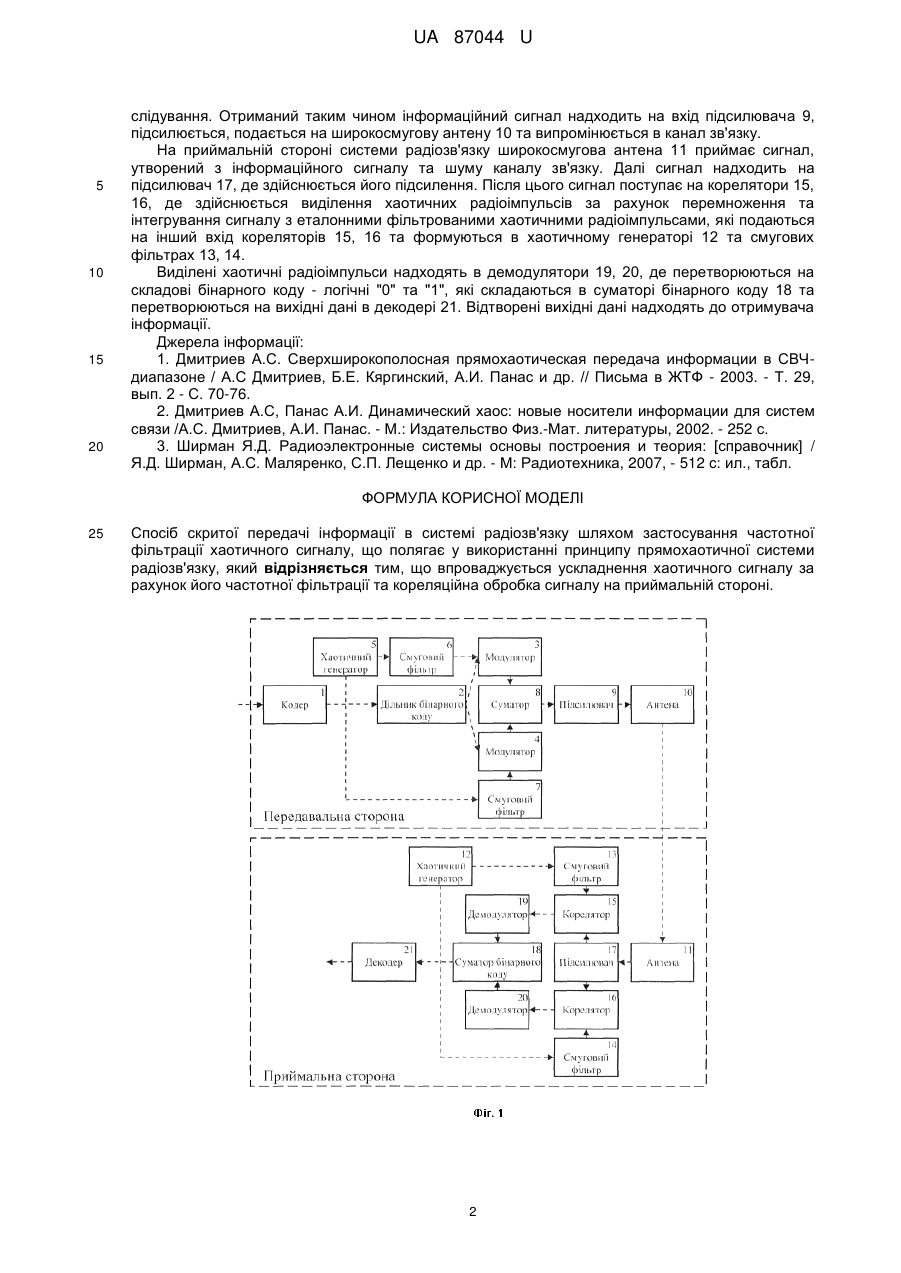

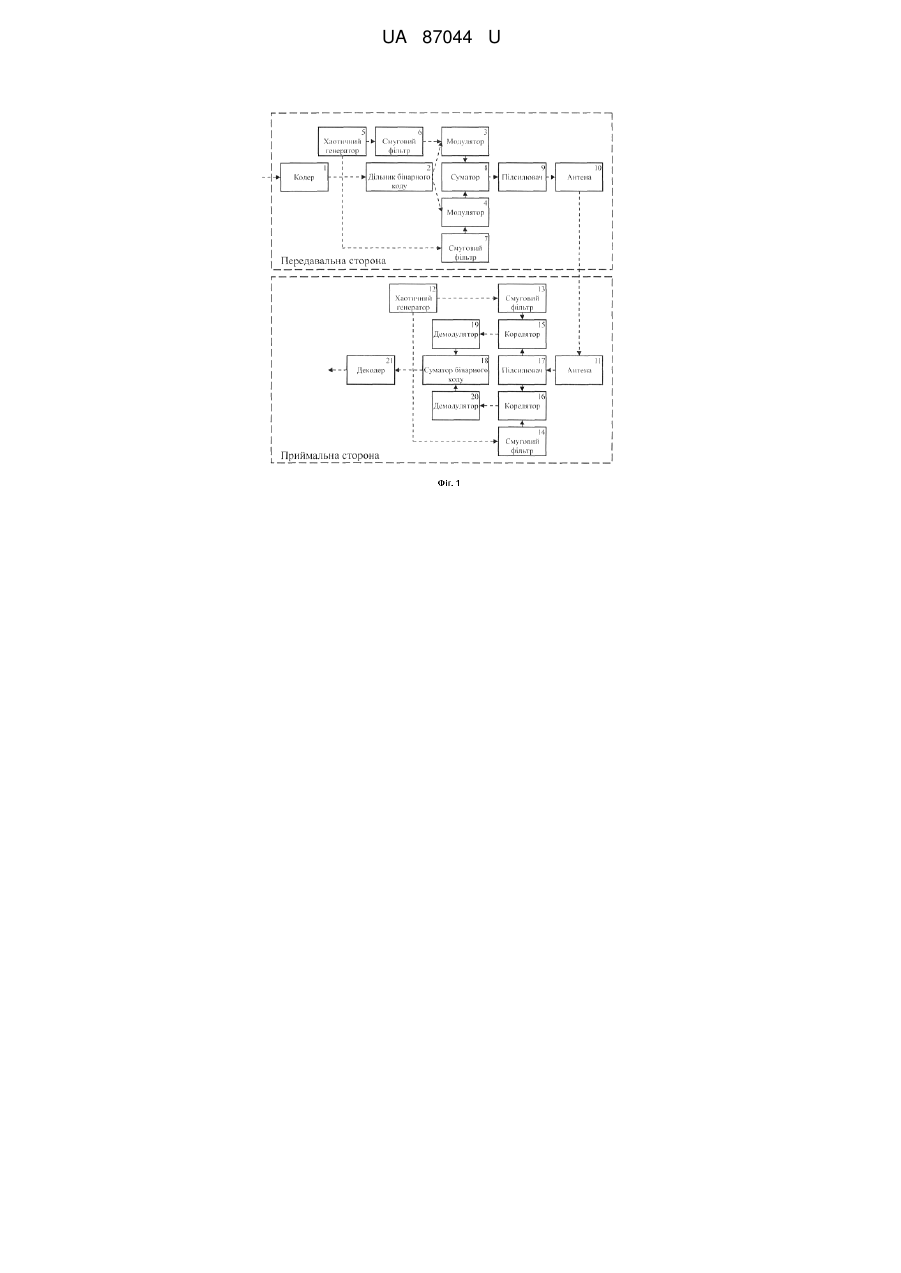

Реферат: Спосіб скритої передачі інформації в системі радіозв'язку шляхом застосування частотної фільтрації хаотичного сигналу що полягає у використанні принципу прямохаотичної системи радіозв'язку. Впроваджується ускладнення хаотичного сигналу за рахунок його частотної фільтрації та кореляційна обробка сигналу на приймальній стороні. UA 87044 U (12) UA 87044 U UA 87044 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до галузі радіотехніки і може бути використана в широкосмугових системах радіозв'язку, використовуючих складні хаотичні сигнали для скритої передачі інформації. Найбільш близьким до запропонованого технічним рішенням, вибрано як прототип є спосіб передачі цифрової інформації в надвисокочастотному діапазоні [1], який заснований на використанні надширокосмугових хаотичних сигналів, що генеруються безпосередньо в надвисокочастотному діапазоні та модулюються цифровим керуючим сигналом за принципом прямохаотичних систем радіозв'язку. На передавальній стороні цифровий керуючий сигнал надходить на вхід модулятора, на другий вхід якого подається хаотичний сигнал, який формується в генераторі хаотичних сигналів. Після модулювання керуючим сигналом в модуляторі, хаотичний сигнал подається на підсилювач. Після підсилення хаотичний сигнал поступає на широкосмугову антену та випромінюється в радіоефір. На приймальній стороні широкосмугова антена приймає сигнал з радіоефіру. Прийнятий сигнал поступає на підсилювач. Підсилений сигнал подається на демодулятор, де здійснюється виділення цифрового керуючого сигналу, який далі подається на осцилограф, що виділяє огинаючу корисного сигналу. Недоліком способу-прототипу є те, що він не задовольняє в повній мірі вимогам скритності системи, так як атрактор (фазовий портрет) хаотичного сигналу, який використовується для передачі даних, структурований і легко відрізняється від атрактору випадкових процесів при застосуванні нелінійних методів аналізу та має недостатню перешкодостійкість, яка зумовлена тим, що в способі не застосовується ефективних алгоритмів детектування хаотичного сигналу, які є актуальними при наявності перешкод в каналі зв'язку. В основу корисної моделі поставлена задача створити спосіб скритої передачі інформації в системі радіозв'язку шляхом застосування частотної фільтрації хаотичного сигналу, який за рахунок частотної фільтрації хаотичного сигналу та кореляційної обробки сигналу на приймальній стороні, забезпечить підвищення скритності та перешкодостійкості системи радіозв'язку. Поставлена задача вирішується за рахунок того, що у запропонованому способі використовується принцип прямохаотичних систем зв'язку [2] з частотною фільтрацією хаотичного сигналу та кореляційна обробка [3] сигналу на приймальній стороні. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у суттєвому підвищенні скритності та перешкодостійкості системи радіозв'язку. На фіг. 1 приведена структурна схема каналу радіозв'язку запропонованого способу. На фіг. 2 зображений n-мірний псевдофазовий простір фільтрованого хаотичного сигналу (а) та шуму спостереження (б). На фіг. 3 зображений амплітудно-частотний спектр фільтрованого хаотичного сигналу. На фіг. 4 зображена автокореляційна функція фільтрованого хаотичного сигналу. Суть способу скритої передачі інформації в системі радіозв'язку шляхом застосування частотної фільтрації хаотичного сигналу полягає у використанні принципу прямохаотичної системи радіозв'язку, ускладненні хаотичного сигналу за рахунок його частотної фільтрації та кореляційна обробка сигналу на приймальній стороні. Запропонований спосіб скритої передачі інформації в системі радіозв'язку шляхом застосування частотної фільтрації хаотичного сигналу реалізується за рахунок організації прямохаотичного каналу зв'язку, який має на передавальній стороні - кодер, дільник бінарного коду, хаотичний генератор, два модулятори, два смугових фільтри з різними смугами перепускання, суматор, підсилювач, широкосмугову антену. На приймальній стороні широкосмугову антену, підсилювач, два корелятори, два смугових фільтри з різними смугами перепускання, хаотичний генератор, два демодулятора, суматор бінарного коду та декодер. На передавальній стороні системи радіозв'язку, дані від Джерела інформації: надходять до кодера 1, де перетворюються на бінарний код (фіг. 1). Бінарний код надходить на дільник бінарного коду 2, де відбувається його розділення на логічні "0" та "1". Логічні "0" надходять на модулятор 3, а логічні "1" - на модулятор 4 відповідно. На другі входи модуляторів 3, 4 надходять хаотичні радіоімпульси, які формуються в хаотичному генераторі 5 та піддаються частотній фільтрації в смугових фільтрах 6, 7 з різними смугами перепускання, за рахунок чого хаотичні радіоімпульси відрізняються один від одного за частотою. Після здійснення прямохаотичної модуляції в модуляторах 3, 4 логічні "0" та "1", кодовані хаотичними радіоімпульсами, надходять в суматор 8, де вишиковуються в заданому порядку 1 UA 87044 U 5 10 15 20 слідування. Отриманий таким чином інформаційний сигнал надходить на вхід підсилювача 9, підсилюється, подається на широкосмугову антену 10 та випромінюється в канал зв'язку. На приймальній стороні системи радіозв'язку широкосмугова антена 11 приймає сигнал, утворений з інформаційного сигналу та шуму каналу зв'язку. Далі сигнал надходить на підсилювач 17, де здійснюється його підсилення. Після цього сигнал поступає на корелятори 15, 16, де здійснюється виділення хаотичних радіоімпульсів за рахунок перемноження та інтегрування сигналу з еталонними фільтрованими хаотичними радіоімпульсами, які подаються на інший вхід кореляторів 15, 16 та формуються в хаотичному генераторі 12 та смугових фільтрах 13, 14. Виділені хаотичні радіоімпульси надходять в демодулятори 19, 20, де перетворюються на складові бінарного коду - логічні "0" та "1", які складаються в суматорі бінарного коду 18 та перетворюються на вихідні дані в декодері 21. Відтворені вихідні дані надходять до отримувача інформації. Джерела інформації: 1. Дмитриев А.С. Сверхширокополосная прямохаотическая передача информации в СВЧдиапазоне / А.С Дмитриев, Б.Е. Кяргинский, А.И. Панас и др. // Письма в ЖТФ - 2003. - Т. 29, вып. 2 - С. 70-76. 2. Дмитриев А.С, Панас А.И. Динамический хаос: новые носители информации для систем связи /А.С. Дмитриев, А.И. Панас. - М.: Издательство Физ.-Мат. литературы, 2002. - 252 с. 3. Ширман Я.Д. Радиоэлектронные системы основы построения и теория: [справочник] / Я.Д. Ширман, А.С. Маляренко, С.П. Лещенко и др. - М: Радиотехника, 2007, - 512 с: ил., табл. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Спосіб скритої передачі інформації в системі радіозв'язку шляхом застосування частотної фільтрації хаотичного сигналу, що полягає у використанні принципу прямохаотичної системи радіозв'язку, який відрізняється тим, що впроваджується ускладнення хаотичного сигналу за рахунок його частотної фільтрації та кореляційна обробка сигналу на приймальній стороні. 2 UA 87044 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
