Спосіб високошвидкісної багатоканальної передачі інформації з адаптацією смуги частот передаваного сигналу по цифрових абонентських лініях
Номер патенту: 37602
Опубліковано: 15.05.2001
Автори: Балашов Віталій Олександрович, Ляховецький Леонід Михайлович, Панфілов Іван Павлович
Формула / Реферат
Спосіб високошвидкісної багатоканальної передачі інформації з адаптацією смуги частот сигналу, що передається по цифрових абонентських лініях, який полягає в оптимальному розподілі інформації, що передається по каналах багатоканального модему, і у виборі смуги частот групового сигналу за результатами вимірювань коефіцієнтів передачі та потужності адитивних завад у каналах модему, який відрізняється тим, що оптимальний розподіл інформації, що передається по каналах модему, і вибір смуги частот групового сигналу здійснюють методом золотого перерізу, а також здійснюють додаткове вимірювання сумарних - адитивних та інтерференційних - завад у кожному каналі модему під час передачі псевдоймовірної послідовності, і, в разі необхідності, здійснюють перерозподіл інформації по каналах модему і корекцію смуги частот групового сигналу за результатами додаткового вимірювання.
Текст

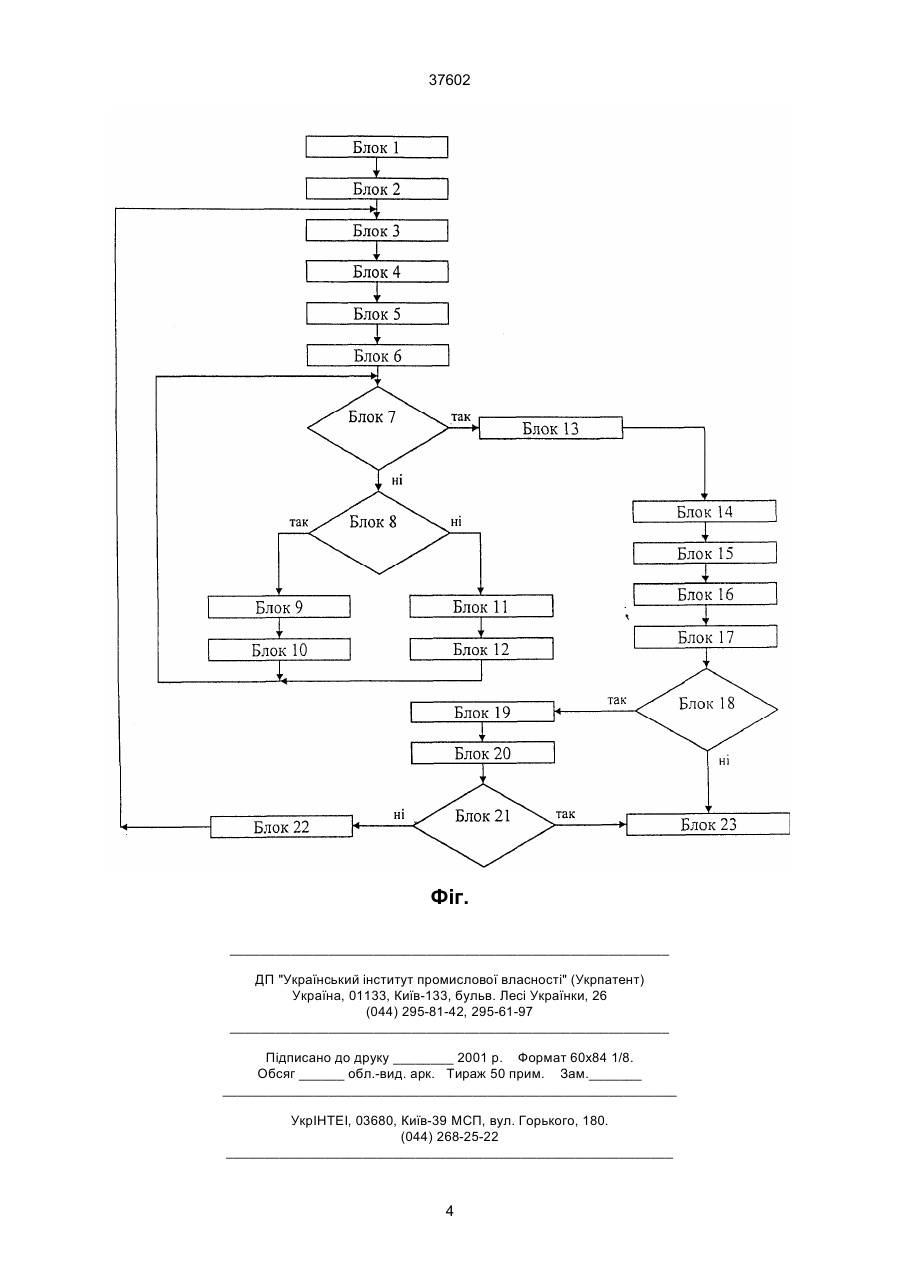

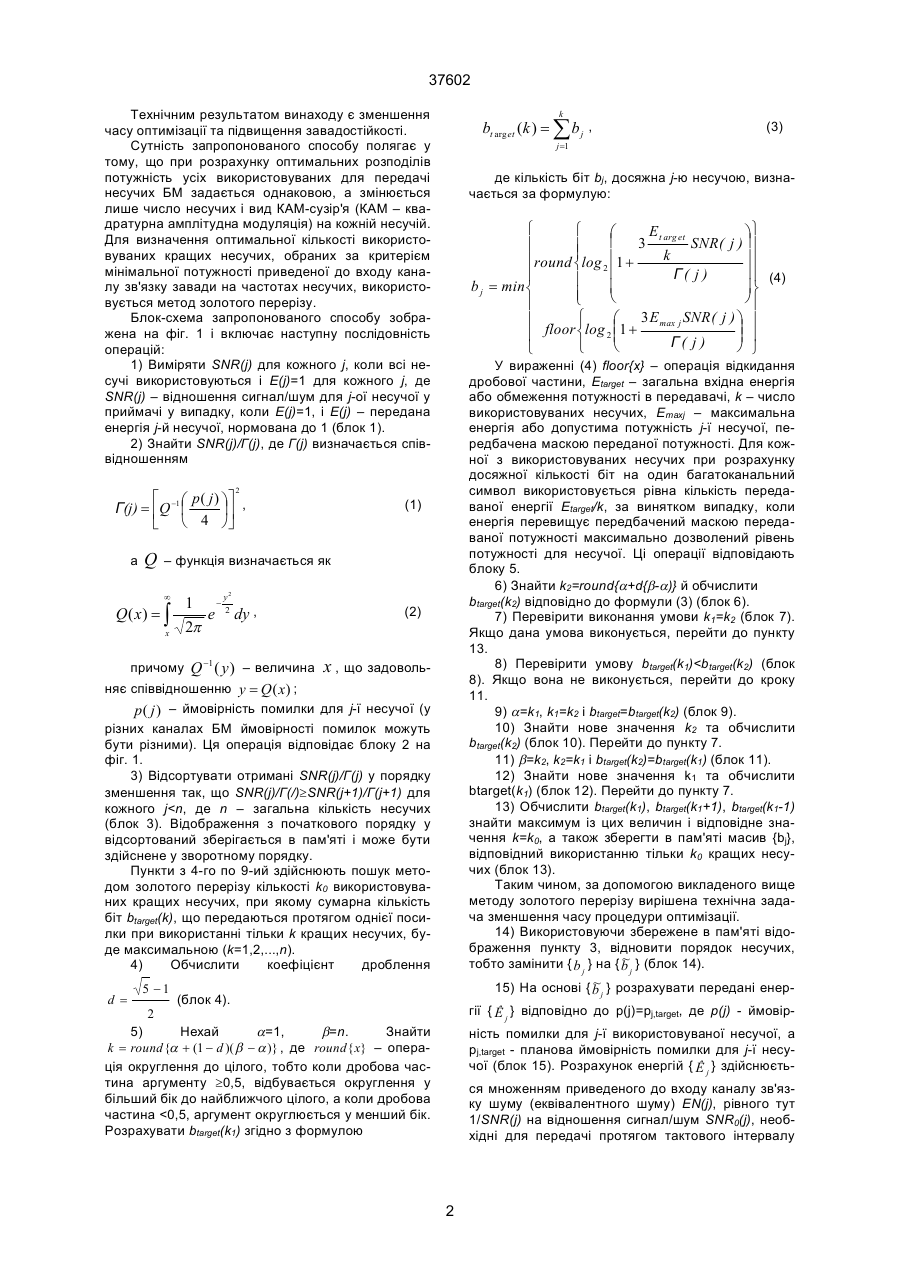

Спосіб високошвидкісної багатоканальної передачі інформації з адаптацією смуги частот сигналу, що передається по цифрових абонентських лініях, який полягає в оптимальному розподілі інформації, що передасться по каналах багатокана 37602 Технічним результатом винаходу є зменшення часу оптимізації та підвищення завадостійкості. Сутність запропонованого способу полягає у тому, що при розрахунку оптимальних розподілів потужність усіх використовуваних для передачі несучих БМ задається однаковою, а змінюється лише число несучих і вид КАМ-сузір'я (КАМ – квадратурна амплітудна модуляція) на кожній несучій. Для визначення оптимальної кількості використовуваних кращих несучих, обраних за критерієм мінімальної потужності приведеної до входу каналу зв'язку завади на частотах несучих, використовується метод золотого перерізу. Блок-схема запропонованого способу зображена на фіг. 1 і включає наступну послідовність операцій: 1) Виміряти SNR(j) для кожного j, коли всі несучі використовуються і E(j)=1 для кожного j, де SNR(j) – відношення сигнал/шум для j-ої несучої у приймачі у випадку, коли E(j)=1, і E(j) – передана енергія j-й несучої, нормована до 1 (блок 1). 2) Знайти SNR(j)/Г(j), де Г(j) визначається співвідношенням k bt arg et (k ) = å b j , де кількість біт bj, досяжна j-ю несучою, визначається за формулую: ì ì E æ öü ç 3 t arg et SNR( j ) ÷ï ï ï k ÷ï ïround ïlog 2 ç1 + í ç ÷ï (4) Г( j ) ï ï b j = min í ç ÷ý ï è øï î ï ì æ 3Emax j SNR( j ) ö ï ï ÷ ï ï floor ílog 2 ç1 + ç ÷ Г( j ) è ø þ î î У вираженні (4) floor{x} – операція відкидання дробової частини, Etarget – загальна вхідна енергія або обмеження потужності в передавачі, k – число використовуваних несучих, Emaxj – максимальна енергія або допустима потужність j-ї несучої, передбачена маскою переданої потужності. Для кожної з використовуваних несучих при розрахунку досяжної кількості біт на один багатоканальний символ використовується рівна кількість передаваної енергії Etarget/k, за винятком випадку, коли енергія перевищує передбачений маскою передаваної потужності максимально дозволений рівень потужності для несучої. Ці операції відповідають блоку 5. 6) Знайти k2=round{a+d{b-a)} й обчислити btarget(k2) відповідно до формули (3) (блок 6). 7) Перевірити виконання умови k1=k2 (блок 7). Якщо дана умова виконується, перейти до пункту 13. 8) Перевірити умову btarget(k1)
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for high-bit-rate multichannel transmission with adapting of frequency band of signal transmitted on digital subscriber lines
Автори англійськоюBalashov Vitalii Oleksandrovych, Liakhovetskyi Leonid Mykhailovych, Panfilov Ivan Pavlovych
Назва патенту російськоюСпособ высокоскоростной многоканальной передачи информации с адаптацией полосы частот передаваемого сигнала по цифровым абонентским линиям
Автори російськоюБалашов Виталий Александрович, Ляховецкий Леонид Михайлович, Панфилов Иван Павлович
МПК / Мітки
МПК: H04K 1/10
Мітки: спосіб, інформації, смуги, високошвидкісної, цифрових, частот, передаваного, лініях, сигналу, багатоканальної, абонентських, адаптацією, передачі
Код посилання
<a href="https://ua.patents.su/4-37602-sposib-visokoshvidkisno-bagatokanalno-peredachi-informaci-z-adaptaciehyu-smugi-chastot-peredavanogo-signalu-po-cifrovikh-abonentskikh-liniyakh.html" target="_blank" rel="follow" title="База патентів України">Спосіб високошвидкісної багатоканальної передачі інформації з адаптацією смуги частот передаваного сигналу по цифрових абонентських лініях</a>
Спосіб передачі цифрового широкополосного сигналу по лініях ієрархічної системи передачі
Номер патенту: 26436
Опубліковано: 30.08.1999
Автор: Мюллер Хорст
МПК: H04B 7/24
Мітки: широкополосного, спосіб, системі, лініях, цифрового, передачі, сигналу, ієрархічної
Формула / Реферат:
1. Способ передачи цифрового широкополосного сигнала по линиям иерархической системы передачи через мультиплексор, участок в управляемой центральным блоком сети с устройствами узлов связи и через демультиплексорное устройство, при котором состоящий из пакетов импульсов широкополосный сигнал разделяют в параллельную структуру из множества блоков пакетов импульсов, причем первый указатель придают первому блоку пакетов импульсов, отличающийся...
Приєднувальна колодка для високошвидкісної передачі інформації в телекомунікаційній та обчислювальній техніці
Номер патенту: 28046
Опубліковано: 16.10.2000
Автори: Над Ференц, Бейтлер Петра, Герке Дітер, Мьосснер Франк, Зіммер Сабіне
МПК: H01R 13/648
Мітки: колодка, приєднувальна, техніці, високошвидкісної, телекомунікаційній, передачі, інформації, обчислювальній
Текст:
...перекрестных помех вставленных в эти ячейки ножевых зажимных контактных элементов еще более улучшается, поскольку расстояние каждой пары близко расположенных соседних ячеек одного подсоединительного элемента до соседних пар другого подсоединительного элемента больше, чем расстояние между близко расположенными соседними ячейками Благодаря этому емкости соседних пар расположенных в ряд ножевых зажимных контактных элементов уменьшаются, и...
Адаптивна абонентська система збору та передачі інформації по телефонних лініях з множинним доступом
Номер патенту: 25173
Опубліковано: 30.10.1998
Автори: Графов Руслан Прокопович, Майоров Сергій Євгенович, Доміна Габріель Моша, Графова Світлана Русланівна, Бадер Наім Анвар
МПК: H04M 11/06
Мітки: лініях, множинним, адаптивна, передачі, телефонних, збору, абонентська, доступом, система, інформації
Формула / Реферат:
Адаптивная абонентская система сбора и передачи информации по телефонным линиям с множественным доступом, содержащая на (абонентской стороне, абонентские аппараты, генератор сигналов управления, блок приема сигналов управления и блок подключения, управляющий вход которого соединен с первым выходом блока приема сигналов управления, второй вход блока подключения соединен с выходом генераторе сигналов управления, а выходы блока подключения...
Пристрій захисту інформації в волоконно-оптичних лініях зв’язку
Номер патенту: 31130
Опубліковано: 15.12.2000
Автори: Горицький Віктор Михайлович, Черевко Юрій Петрович
МПК: H04K 1/00
Мітки: лініях, зв'язку, захисту, волоконно-оптичних, інформації, пристрій
Формула / Реферат:
Пристрій захисту інформації в волоконно-оптичних лініях зв'язку, що містить мультиплексор, вимірювач оптичної потужності, з'єднаний з пристроєм контролю потужності та аварійної сигналізації, систему блокування передачи інформації в випадку виявлення її витоку, який відрізняється тим що в нього введено кодер в суміжних класах систематичних кодів, з'єднаний з мультиплексором через систему блокування передачі, та декодер.
Спосіб захисту інформації в волоконно-оптичних лініях зв’язку
Номер патенту: 25293
Опубліковано: 30.10.1998
Автори: Черевко Юрій Петрович, Горицький Віктор Михайлович
Мітки: інформації, зв'язку, волоконно-оптичних, лініях, захисту, спосіб
Формула / Реферат:
Спосіб захисту інформації в волоконно-оптичних лініях зв'язку полягає в тому, що на прийомі здійснюється енергетичний контроль потужності інформаційного випромінювання та послідуюче блокування передачі інформації в випадку виявлення витоку інформації, який відрізняється тим, що інформація на передачі кодується в суміжних класах систематичних кодів.
