Пристрій електропостачання гідравлічний напірний

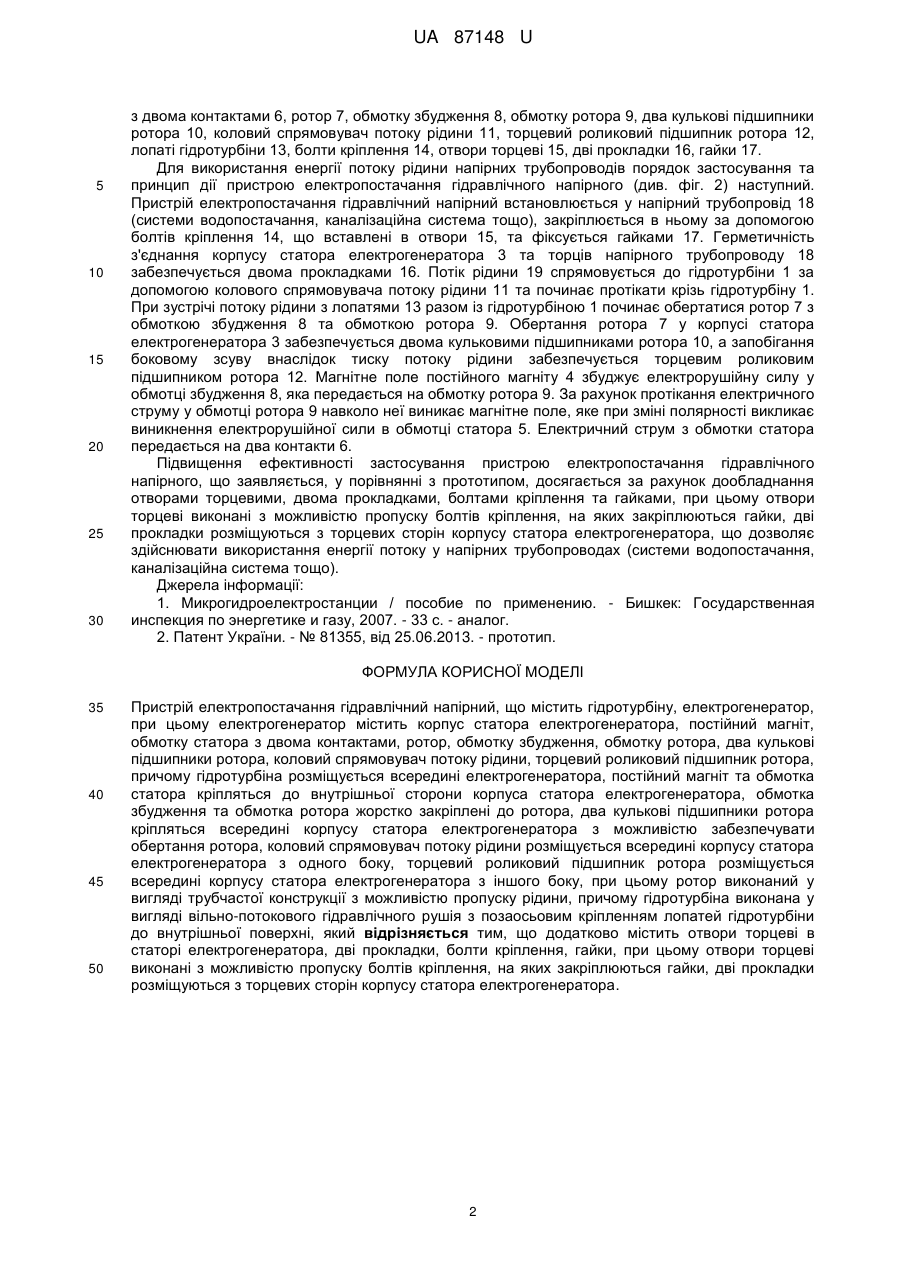

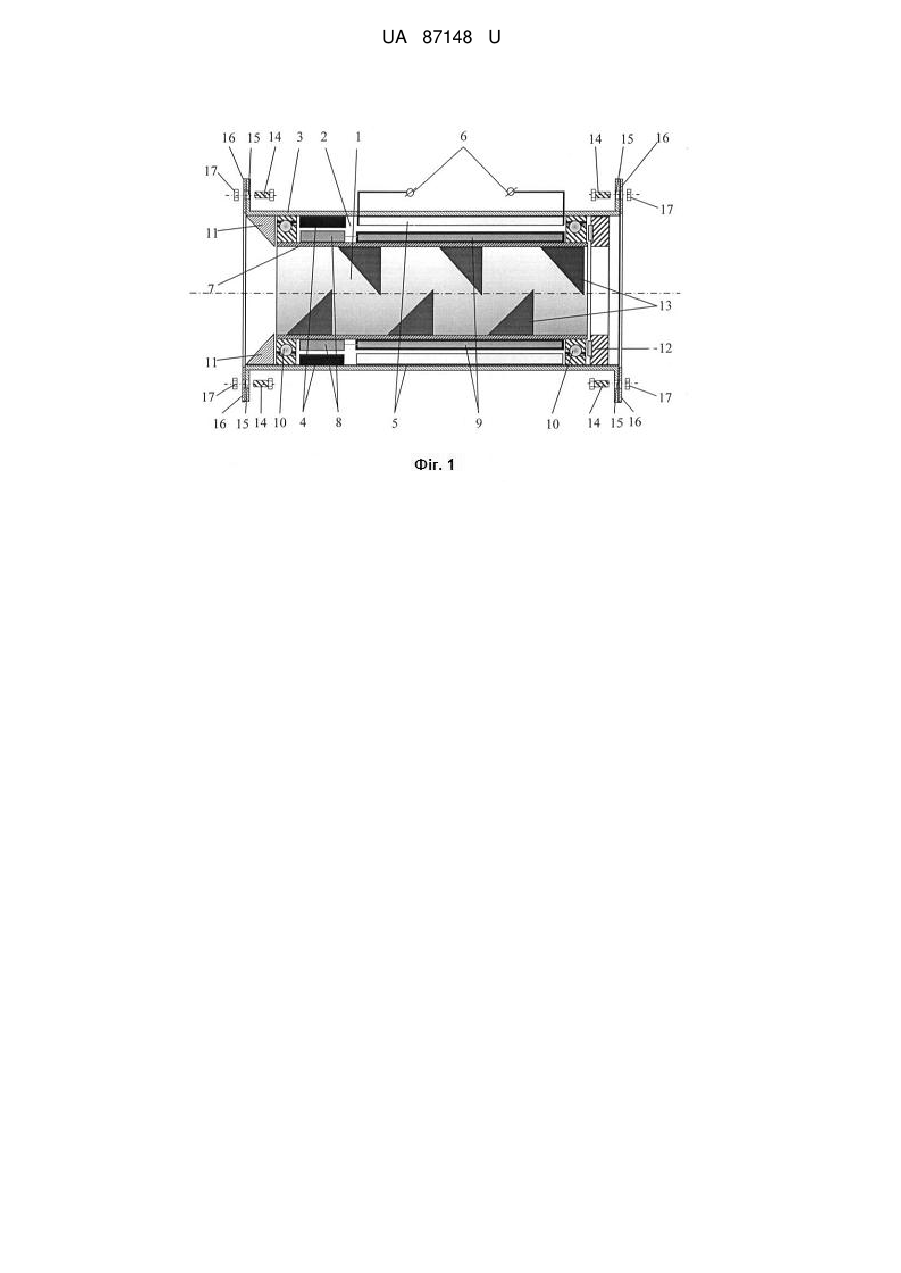

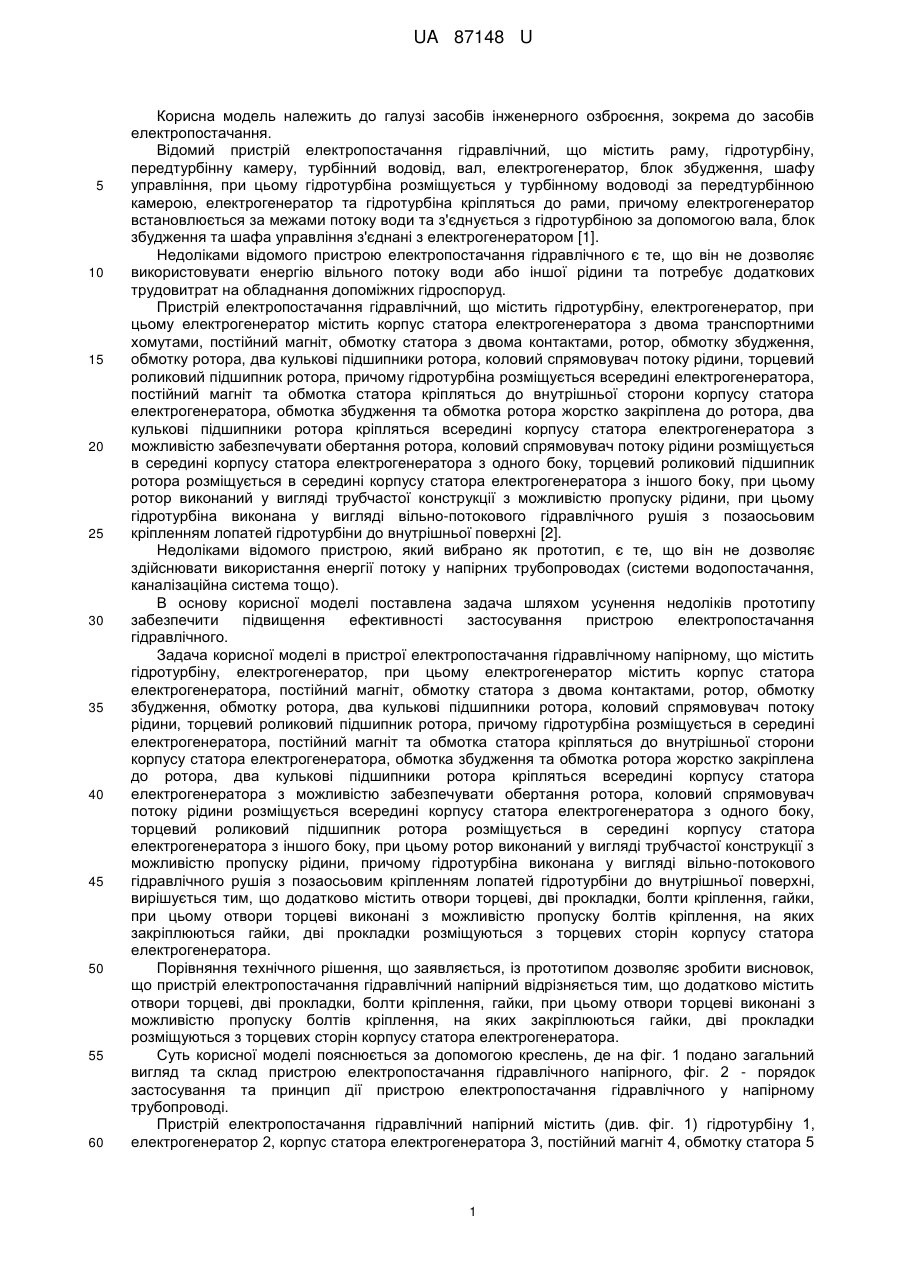

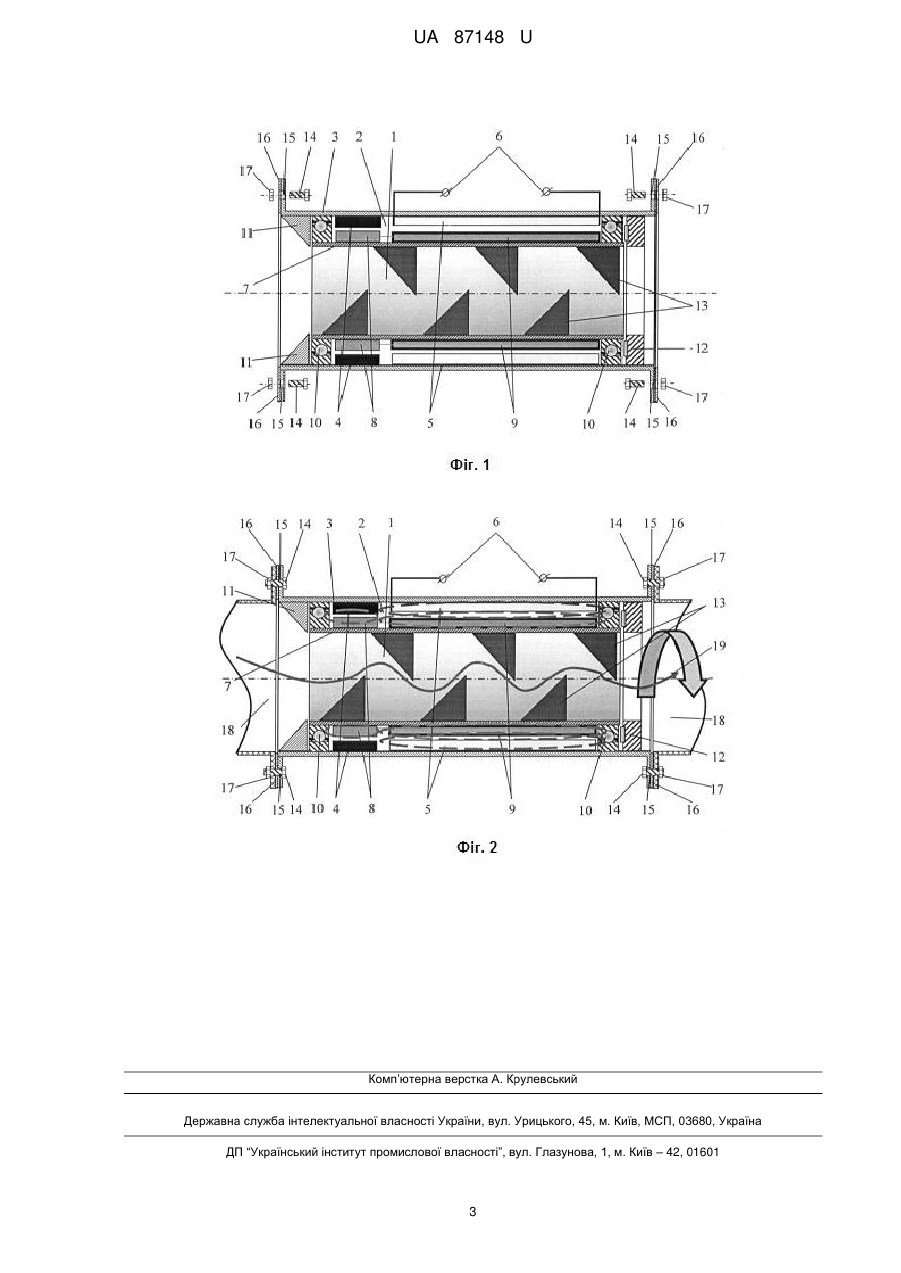

Реферат: Пристрій електропостачання гідравлічний напірний містить гідротурбіну і електрогенератор, який містить корпус статора електрогенератора, постійний магніт, обмотку статора з двома контактами, ротор, обмотку збудження, обмотку ротора, два кулькові підшипники ротора, коловий спрямовувач потоку рідини, торцевий роликовий підшипник ротора. Гідротурбіна розташована всередині електрогенератора. Постійний магніт та обмотка статора кріпляться до внутрішньої сторони корпусу статора електрогенератора. Обмотка збудження та обмотка ротора жорстко закріплена до ротора. Два кулькові підшипники ротора кріпляться всередині корпуса статора електрогенератора з можливістю забезпечення обертання ротора. Коловий спрямовувач потоку рідини розташований всередині корпуса статора електрогенератора з одного боку, а торцевий роликовий підшипник ротора розташований всередині корпусу статора електрогенератора з іншого боку. Ротор виконаний у вигляді трубчастої конструкції з можливістю пропуску рідини. Гідротурбіна виконана у вигляді вільно-потокового гідравлічного рушія з позаосьовим кріпленням лопатей гідротурбіни до внутрішньої поверхні. Пристрій містить отвори торцеві в статорі електрогенератора, дві прокладки, болти кріплення, гайки. Отвори торцеві виконані з можливістю пропуску болтів кріплення, на яких закріплюються гайки, дві прокладки розміщуються з торцевих сторін корпусу статора електрогенератора. UA 87148 U (12) UA 87148 U UA 87148 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі засобів інженерного озброєння, зокрема до засобів електропостачання. Відомий пристрій електропостачання гідравлічний, що містить раму, гідротурбіну, передтурбінну камеру, турбінний водовід, вал, електрогенератор, блок збудження, шафу управління, при цьому гідротурбіна розміщується у турбінному водоводі за передтурбінною камерою, електрогенератор та гідротурбіна кріпляться до рами, причому електрогенератор встановлюється за межами потоку води та з'єднується з гідротурбіною за допомогою вала, блок збудження та шафа управління з'єднані з електрогенератором [1]. Недоліками відомого пристрою електропостачання гідравлічного є те, що він не дозволяє використовувати енергію вільного потоку води або іншої рідини та потребує додаткових трудовитрат на обладнання допоміжних гідроспоруд. Пристрій електропостачання гідравлічний, що містить гідротурбіну, електрогенератор, при цьому електрогенератор містить корпус статора електрогенератора з двома транспортними хомутами, постійний магніт, обмотку статора з двома контактами, ротор, обмотку збудження, обмотку ротора, два кулькові підшипники ротора, коловий спрямовувач потоку рідини, торцевий роликовий підшипник ротора, причому гідротурбіна розміщується всередині електрогенератора, постійний магніт та обмотка статора кріпляться до внутрішньої сторони корпусу статора електрогенератора, обмотка збудження та обмотка ротора жорстко закріплена до ротора, два кулькові підшипники ротора кріпляться всередині корпусу статора електрогенератора з можливістю забезпечувати обертання ротора, коловий спрямовувач потоку рідини розміщується в середині корпусу статора електрогенератора з одного боку, торцевий роликовий підшипник ротора розміщується в середині корпусу статора електрогенератора з іншого боку, при цьому ротор виконаний у вигляді трубчастої конструкції з можливістю пропуску рідини, при цьому гідротурбіна виконана у вигляді вільно-потокового гідравлічного рушія з позаосьовим кріпленням лопатей гідротурбіни до внутрішньої поверхні [2]. Недоліками відомого пристрою, який вибрано як прототип, є те, що він не дозволяє здійснювати використання енергії потоку у напірних трубопроводах (системи водопостачання, каналізаційна система тощо). В основу корисної моделі поставлена задача шляхом усунення недоліків прототипу забезпечити підвищення ефективності застосування пристрою електропостачання гідравлічного. Задача корисної моделі в пристрої електропостачання гідравлічному напірному, що містить гідротурбіну, електрогенератор, при цьому електрогенератор містить корпус статора електрогенератора, постійний магніт, обмотку статора з двома контактами, ротор, обмотку збудження, обмотку ротора, два кулькові підшипники ротора, коловий спрямовувач потоку рідини, торцевий роликовий підшипник ротора, причому гідротурбіна розміщується в середині електрогенератора, постійний магніт та обмотка статора кріпляться до внутрішньої сторони корпусу статора електрогенератора, обмотка збудження та обмотка ротора жорстко закріплена до ротора, два кулькові підшипники ротора кріпляться всередині корпусу статора електрогенератора з можливістю забезпечувати обертання ротора, коловий спрямовувач потоку рідини розміщується всередині корпусу статора електрогенератора з одного боку, торцевий роликовий підшипник ротора розміщується в середині корпусу статора електрогенератора з іншого боку, при цьому ротор виконаний у вигляді трубчастої конструкції з можливістю пропуску рідини, причому гідротурбіна виконана у вигляді вільно-потокового гідравлічного рушія з позаосьовим кріпленням лопатей гідротурбіни до внутрішньої поверхні, вирішується тим, що додатково містить отвори торцеві, дві прокладки, болти кріплення, гайки, при цьому отвори торцеві виконані з можливістю пропуску болтів кріплення, на яких закріплюються гайки, дві прокладки розміщуються з торцевих сторін корпусу статора електрогенератора. Порівняння технічного рішення, що заявляється, із прототипом дозволяє зробити висновок, що пристрій електропостачання гідравлічний напірний відрізняється тим, що додатково містить отвори торцеві, дві прокладки, болти кріплення, гайки, при цьому отвори торцеві виконані з можливістю пропуску болтів кріплення, на яких закріплюються гайки, дві прокладки розміщуються з торцевих сторін корпусу статора електрогенератора. Суть корисної моделі пояснюється за допомогою креслень, де на фіг. 1 подано загальний вигляд та склад пристрою електропостачання гідравлічного напірного, фіг. 2 - порядок застосування та принцип дії пристрою електропостачання гідравлічного у напірному трубопроводі. Пристрій електропостачання гідравлічний напірний містить (див. фіг. 1) гідротурбіну 1, електрогенератор 2, корпус статора електрогенератора 3, постійний магніт 4, обмотку статора 5 1 UA 87148 U 5 10 15 20 25 30 з двома контактами 6, ротор 7, обмотку збудження 8, обмотку ротора 9, два кулькові підшипники ротора 10, коловий спрямовувач потоку рідини 11, торцевий роликовий підшипник ротора 12, лопаті гідротурбіни 13, болти кріплення 14, отвори торцеві 15, дві прокладки 16, гайки 17. Для використання енергії потоку рідини напірних трубопроводів порядок застосування та принцип дії пристрою електропостачання гідравлічного напірного (див. фіг. 2) наступний. Пристрій електропостачання гідравлічний напірний встановлюється у напірний трубопровід 18 (системи водопостачання, каналізаційна система тощо), закріплюється в ньому за допомогою болтів кріплення 14, що вставлені в отвори 15, та фіксується гайками 17. Герметичність з'єднання корпусу статора електрогенератора 3 та торців напірного трубопроводу 18 забезпечується двома прокладками 16. Потік рідини 19 спрямовується до гідротурбіни 1 за допомогою колового спрямовувача потоку рідини 11 та починає протікати крізь гідротурбіну 1. При зустрічі потоку рідини з лопатями 13 разом із гідротурбіною 1 починає обертатися ротор 7 з обмоткою збудження 8 та обмоткою ротора 9. Обертання ротора 7 у корпусі статора електрогенератора 3 забезпечується двома кульковими підшипниками ротора 10, а запобігання боковому зсуву внаслідок тиску потоку рідини забезпечується торцевим роликовим підшипником ротора 12. Магнітне поле постійного магніту 4 збуджує електрорушійну силу у обмотці збудження 8, яка передається на обмотку ротора 9. За рахунок протікання електричного струму у обмотці ротора 9 навколо неї виникає магнітне поле, яке при зміні полярності викликає виникнення електрорушійної сили в обмотці статора 5. Електричний струм з обмотки статора передається на два контакти 6. Підвищення ефективності застосування пристрою електропостачання гідравлічного напірного, що заявляється, у порівнянні з прототипом, досягається за рахунок дообладнання отворами торцевими, двома прокладками, болтами кріплення та гайками, при цьому отвори торцеві виконані з можливістю пропуску болтів кріплення, на яких закріплюються гайки, дві прокладки розміщуються з торцевих сторін корпусу статора електрогенератора, що дозволяє здійснювати використання енергії потоку у напірних трубопроводах (системи водопостачання, каналізаційна система тощо). Джерела інформації: 1. Микрогидроелектростанции / пособие по применению. - Бишкек: Государственная инспекция по энергетике и газу, 2007. - 33 с. - аналог. 2. Патент України. - № 81355, від 25.06.2013. - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 Пристрій електропостачання гідравлічний напірний, що містить гідротурбіну, електрогенератор, при цьому електрогенератор містить корпус статора електрогенератора, постійний магніт, обмотку статора з двома контактами, ротор, обмотку збудження, обмотку ротора, два кулькові підшипники ротора, коловий спрямовувач потоку рідини, торцевий роликовий підшипник ротора, причому гідротурбіна розміщується всередині електрогенератора, постійний магніт та обмотка статора кріпляться до внутрішньої сторони корпуса статора електрогенератора, обмотка збудження та обмотка ротора жорстко закріплені до ротора, два кулькові підшипники ротора кріпляться всередині корпусу статора електрогенератора з можливістю забезпечувати обертання ротора, коловий спрямовувач потоку рідини розміщується всередині корпусу статора електрогенератора з одного боку, торцевий роликовий підшипник ротора розміщується всередині корпусу статора електрогенератора з іншого боку, при цьому ротор виконаний у вигляді трубчастої конструкції з можливістю пропуску рідини, причому гідротурбіна виконана у вигляді вільно-потокового гідравлічного рушія з позаосьовим кріпленням лопатей гідротурбіни до внутрішньої поверхні, який відрізняється тим, що додатково містить отвори торцеві в статорі електрогенератора, дві прокладки, болти кріплення, гайки, при цьому отвори торцеві виконані з можливістю пропуску болтів кріплення, на яких закріплюються гайки, дві прокладки розміщуються з торцевих сторін корпусу статора електрогенератора. 2 UA 87148 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
