Електрогенератор з дискретними обмотками статора
Формула / Реферат
Електрогенератор з дискретними обмотками статора, який містить статор з обмотками, ротор з полюсами, закріпленими на ободі робочого колеса, який відрізняється тим, що полюси виконані на дискретних постійних магнітах з чергуванням полярності, обмотки статора виконані дискретно і мають щонайменше одну обмотку, розташовану на осерді, при цьому обмотки з осердям можуть кріпитись з можливістю зміни віддалі від осердя до полюсів.
Текст

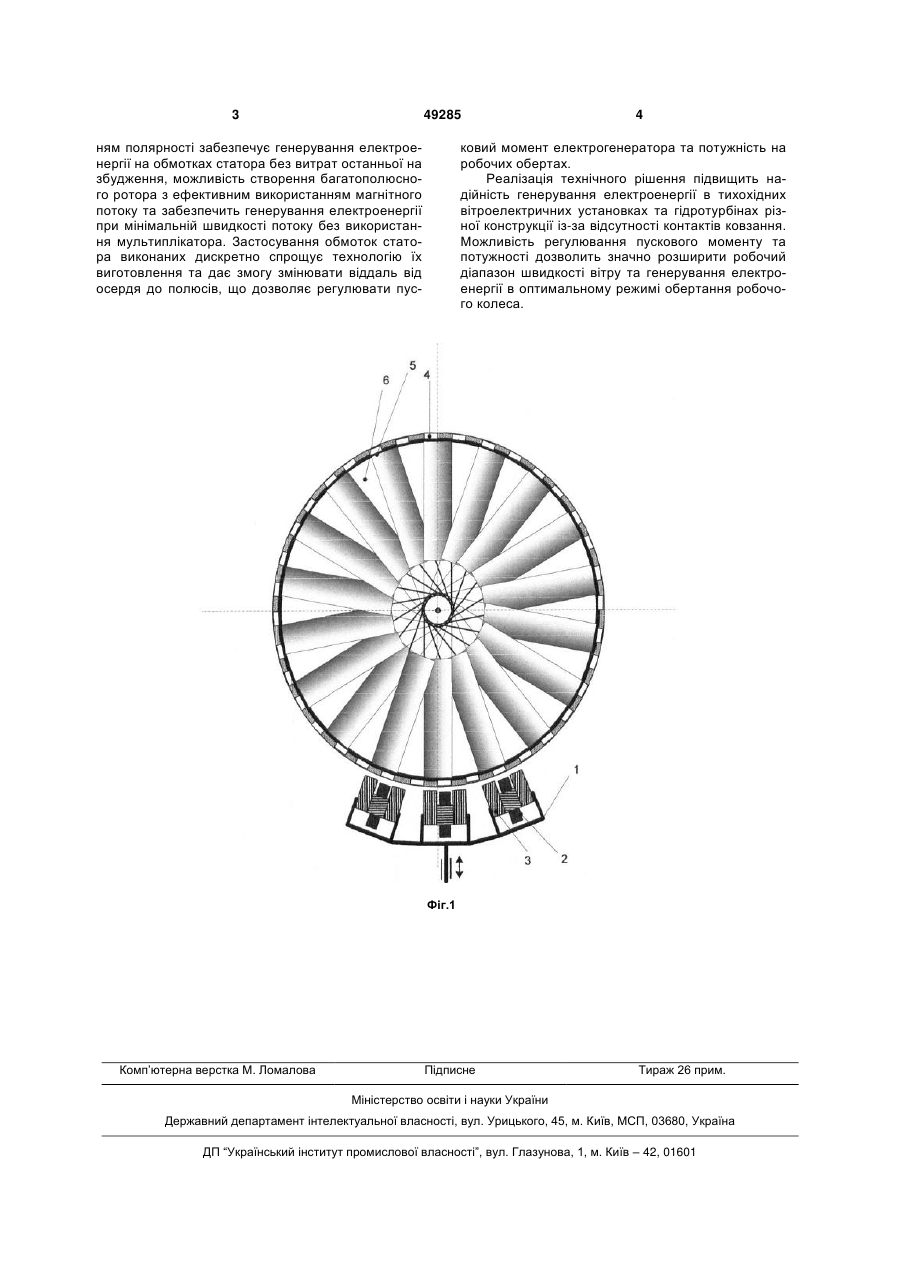

Електрогенератор з дискретними обмотками статора, який містить статор з обмотками, ротор з 3 49285 ням полярності забезпечує генерування електроенергії на обмотках статора без витрат останньої на збудження, можливість створення багатополюсного ротора з ефективним використанням магнітного потоку та забезпечить генерування електроенергії при мінімальній швидкості потоку без використання мультиплікатора. Застосування обмоток статора виконаних дискретно спрощує технологію їх виготовлення та дає змогу змінювати віддаль від осердя до полюсів, що дозволяє регулювати пус 4 ковий момент електрогенератора та потужність на робочих обертах. Реалізація технічного рішення підвищить надійність генерування електроенергії в тихохідних вітроелектричних установках та гідротурбінах різної конструкції із-за відсутності контактів ковзання. Можливість регулювання пускового моменту та потужності дозволить значно розширити робочий діапазон швидкості вітру та генерування електроенергії в оптимальному режимі обертання робочого колеса. Фіг.1 Комп’ютерна верстка М. Ломалова Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectric generator having stator discrete windings
Автори англійськоюHoreniuk Viktor Vasyliovych
Назва патенту російськоюЭлектрогенератор с дискретными обмотками статора
Автори російськоюГоренюк Виктор Васильевич
МПК / Мітки
МПК: H02K 21/00
Мітки: статора, обмотками, електрогенератор, дискретними
