Робоча рукавиця

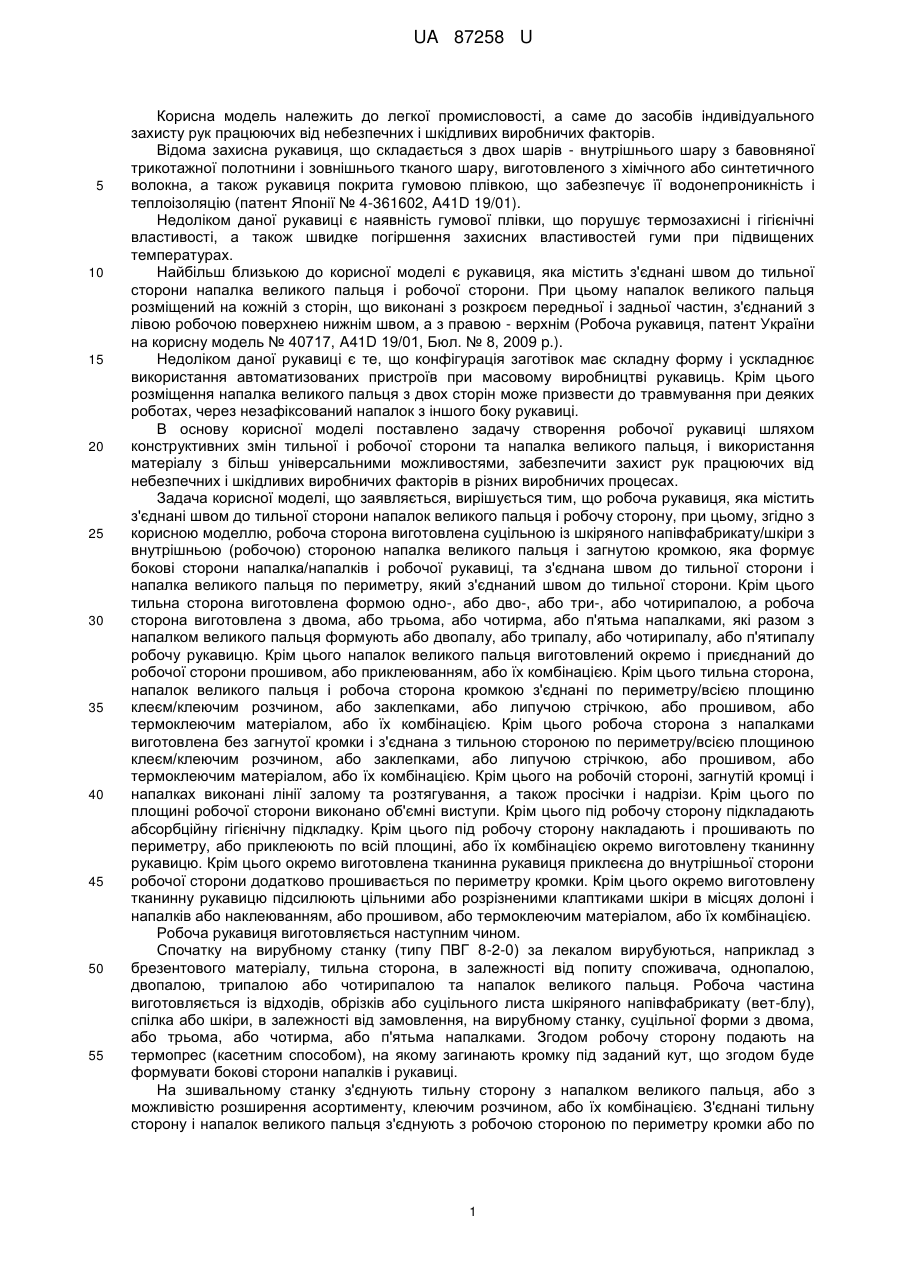

Реферат: UA 87258 U UA 87258 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до легкої промисловості, а саме до засобів індивідуального захисту рук працюючих від небезпечних і шкідливих виробничих факторів. Відома захисна рукавиця, що складається з двох шарів - внутрішнього шару з бавовняної трикотажної полотнини і зовнішнього тканого шару, виготовленого з хімічного або синтетичного волокна, а також рукавиця покрита гумовою плівкою, що забезпечує її водонепроникність і теплоізоляцію (патент Японії № 4-361602, A41D 19/01). Недоліком даної рукавиці є наявність гумової плівки, що порушує термозахисні і гігієнічні властивості, а також швидке погіршення захисних властивостей гуми при підвищених температурах. Найбільш близькою до корисної моделі є рукавиця, яка містить з'єднані швом до тильної сторони напалка великого пальця і робочої сторони. При цьому напалок великого пальця розміщений на кожній з сторін, що виконані з розкроєм передньої і задньої частин, з'єднаний з лівою робочою поверхнею нижнім швом, а з правою - верхнім (Робоча рукавиця, патент України на корисну модель № 40717, A41D 19/01, Бюл. № 8, 2009 p.). Недоліком даної рукавиці є те, що конфігурація заготівок має складну форму і ускладнює використання автоматизованих пристроїв при масовому виробництві рукавиць. Крім цього розміщення напалка великого пальця з двох сторін може призвести до травмування при деяких роботах, через незафіксований напалок з іншого боку рукавиці. В основу корисної моделі поставлено задачу створення робочої рукавиці шляхом конструктивних змін тильної і робочої сторони та напалка великого пальця, і використання матеріалу з більш універсальними можливостями, забезпечити захист рук працюючих від небезпечних і шкідливих виробничих факторів в різних виробничих процесах. Задача корисної моделі, що заявляється, вирішується тим, що робоча рукавиця, яка містить з'єднані швом до тильної сторони напалок великого пальця і робочу сторону, при цьому, згідно з корисною моделлю, робоча сторона виготовлена суцільною із шкіряного напівфабрикату/шкіри з внутрішньою (робочою) стороною напалка великого пальця і загнутою кромкою, яка формує бокові сторони напалка/напалків і робочої рукавиці, та з'єднана швом до тильної сторони і напалка великого пальця по периметру, який з'єднаний швом до тильної сторони. Крім цього тильна сторона виготовлена формою одно-, або дво-, або три-, або чотирипалою, а робоча сторона виготовлена з двома, або трьома, або чотирма, або п'ятьма напалками, які разом з напалком великого пальця формують або двопалу, або трипалу, або чотирипалу, або п'ятипалу робочу рукавицю. Крім цього напалок великого пальця виготовлений окремо і приєднаний до робочої сторони прошивом, або приклеюванням, або їх комбінацією. Крім цього тильна сторона, напалок великого пальця і робоча сторона кромкою з'єднані по периметру/всією площиню клеєм/клеючим розчином, або заклепками, або липучою стрічкою, або прошивом, або термоклеючим матеріалом, або їх комбінацією. Крім цього робоча сторона з напалками виготовлена без загнутої кромки і з'єднана з тильною стороною по периметру/всією площиною клеєм/клеючим розчином, або заклепками, або липучою стрічкою, або прошивом, або термоклеючим матеріалом, або їх комбінацією. Крім цього на робочій стороні, загнутій кромці і напалках виконані лінії залому та розтягування, а також просічки і надрізи. Крім цього по площині робочої сторони виконано об'ємні виступи. Крім цього під робочу сторону підкладають абсорбційну гігієнічну підкладку. Крім цього під робочу сторону накладають і прошивають по периметру, або приклеюють по всій площині, або їх комбінацією окремо виготовлену тканинну рукавицю. Крім цього окремо виготовлена тканинна рукавиця приклеєна до внутрішньої сторони робочої сторони додатково прошивається по периметру кромки. Крім цього окремо виготовлену тканинну рукавицю підсилюють цільними або розрізненими клаптиками шкіри в місцях долоні і напалків або наклеюванням, або прошивом, або термоклеючим матеріалом, або їх комбінацією. Робоча рукавиця виготовляється наступним чином. Спочатку на вирубному станку (типу ПВГ 8-2-0) за лекалом вирубуються, наприклад з брезентового матеріалу, тильна сторона, в залежності від попиту споживача, однопалою, двопалою, трипалою або чотирипалою та напалок великого пальця. Робоча частина виготовляється із відходів, обрізків або суцільного листа шкіряного напівфабрикату (вет-блу), спілка або шкіри, в залежності від замовлення, на вирубному станку, суцільної форми з двома, або трьома, або чотирма, або п'ятьма напалками. Згодом робочу сторону подають на термопрес (касетним способом), на якому загинають кромку під заданий кут, що згодом буде формувати бокові сторони напалків і рукавиці. На зшивальному станку з'єднують тильну сторону з напалком великого пальця, або з можливістю розширення асортименту, клеючим розчином, або їх комбінацією. З'єднані тильну сторону і напалок великого пальця з'єднують з робочою стороною по периметру кромки або по 1 UA 87258 U 5 10 15 20 25 30 35 40 45 50 55 всій площині за допомогою клею/клеючого розчину, або заклепками, або липучою стрічкою, або прошивом, або термоклеючим матеріалом, або їх комбінацією. На робочій стороні, загнутій кромці і напалках виконані лінії залому та розтягування, а також просічки і надрізи для витривалості і довговічності готового виробу, а по площині робочої сторони виконано об'ємні виступи. Для використання робочих рукавиць при великих температурах, хімічних процесах і великому навантаженні на робочу сторону, під робочу сторону перед з'єднуванням з тильною стороною і напалком великого пальця підкладають абсорбуючу гігієнічну підкладку, що згодом з'єднують чи то зовнішнім швом, чи то клеючим розчином, або заклепками, або липучою стрічкою, або в комбінації одне з другим. Для розширення асортименту під робочу сторону накладають і прошивають по периметру, або приклеюють по всій площині, або їх комбінацією окремо виготовлену тканинну рукавицю, яка може додатково прошивається по периметру кромки. Тканинну рукавицю підсилюють цільними або розрізненими клаптиками шкіри в місцях долоні і напалків або наклеюванням, або прошивом, або термоклеючим матеріалом, або їх комбінацією для довговічності готового виробу. Корисна модель забезпечує захист рук працюючих від небезпечних і шкідливих виробничих факторів в різних виробничих процесах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Робоча рукавиця, яка містить з'єднані швом до тильної сторони напалок великого пальця і робочу сторону, яка відрізняється тим, що робоча сторона виготовлена суцільною із шкіряного напівфабрикату/шкіри з внутрішньою (робочою) стороною напалка великого пальця і загнутою кромкою, яка формує бокові сторони напалка/напалків і робочої рукавиці, та з'єднана швом до тильної сторони і напалка великого пальця по периметру, який з'єднаний швом до тильної сторони. 2. Робоча рукавиця за п. 1, яка відрізняється тим, що тильна сторона виготовлена формою одно-, або дво-, або три-, або чотирипалою, а робоча сторона виготовлена з двома, або трьома, або чотирма, або п'ятьма напалками, які разом з напалком великого пальця формують або двопалу, або трипалу, або чотирипалу, або п'ятипалу робочу рукавицю. 3. Робоча рукавиця за п. 1, яка відрізняється тим, що напалок великого пальця виготовлений окремо і приєднаний до робочої сторони прошивом, або приклеюванням, або їх комбінацією. 4. Робоча рукавиця за п. 1, яка відрізняється тим, що тильна сторона, напалок великого пальця і робоча сторона кромкою з'єднані по периметру/всією площиною клеєм/клеючим розчином або заклепками, або липучою стрічкою, або прошивом, або термоклеючим матеріалом, або їх комбінацією. 5. Робоча рукавиця за п. 1, яка відрізняється тим, що робоча сторона з напалками виготовлена без загнутої кромки і з'єднана з тильною стороною по периметру/всією площиною клеєм/клеючим розчином або заклепками, або липучою стрічкою, або прошивом, або термоклеючим матеріалом, або їх комбінацією. 6. Робоча рукавиця за п. 1, яка відрізняється тим, що на робочій стороні, загнутій кромці і напалках виконані лінії залому та розтягування, а також просічки і надрізи. 7. Робоча рукавиця за п. 1, яка відрізняється тим, що по площині робочої сторони виконано об'ємні виступи. 8. Робоча рукавиця за п. 1, яка відрізняється тим, що під робочу сторону підкладають абсорбційну гігієнічну підкладку. 9. Робоча рукавиця за п. 1, яка відрізняється тим, що під робочу сторону накладають і прошивають по периметру, або приклеюють по всій площині, або їх комбінацією окремо виготовлену тканинну рукавицю. 10. Робоча рукавиця за п. 9, яка відрізняється тим, що окремо виготовлена тканинна рукавиця приклеєна до внутрішньої сторони робочої сторони додатково прошивається по периметру кромки. 11. Робоча рукавиця за п. 9, яка відрізняється тим, що окремо виготовлену тканинну рукавицю підсилюють цільними або розрізненими клаптиками шкіри в місцях долоні і напалків або наклеюванням, або прошивом, або термоклеючим матеріалом, або їх комбінацією. 2 UA 87258 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
