Спосіб подачі листа в дискові ножиці гарячого різання

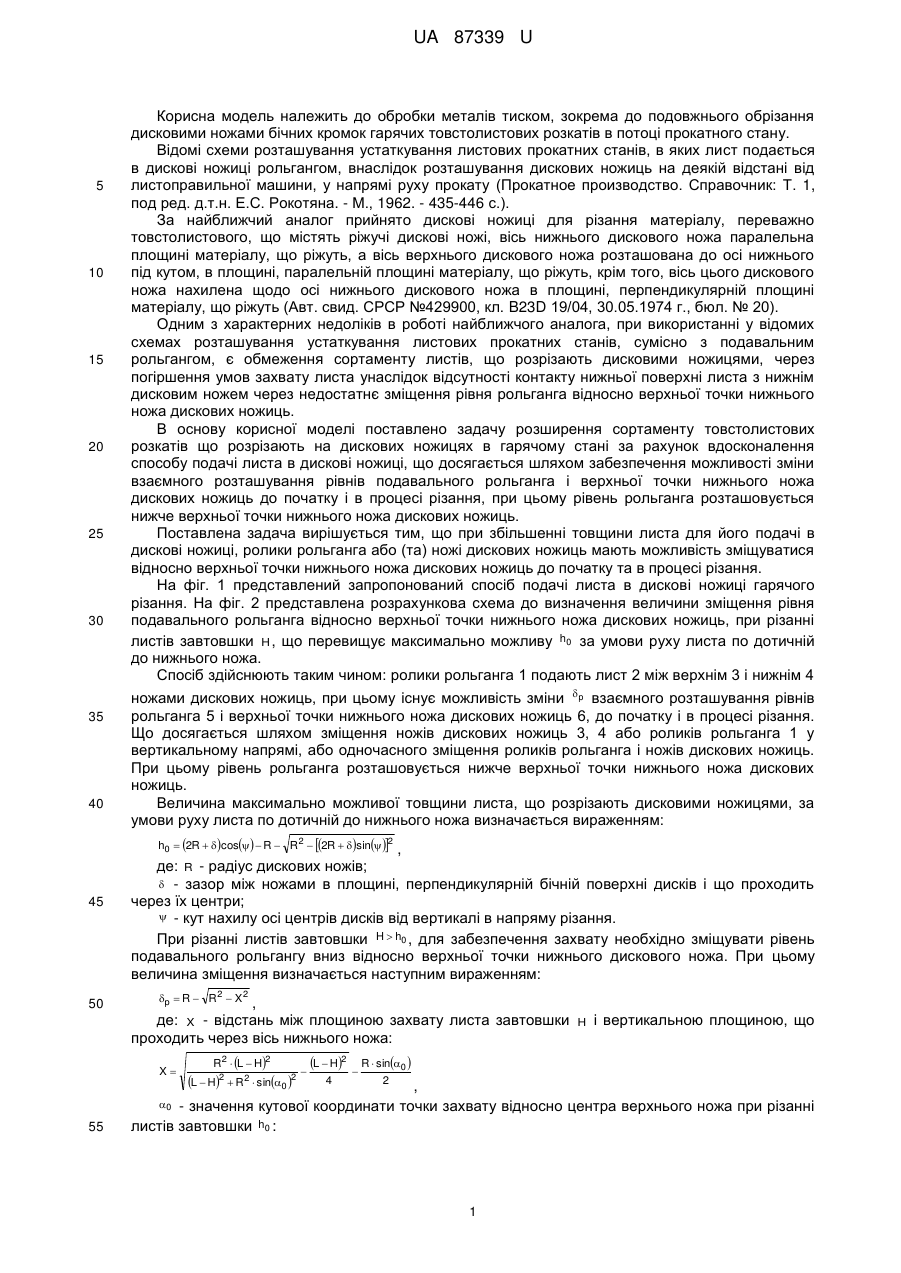

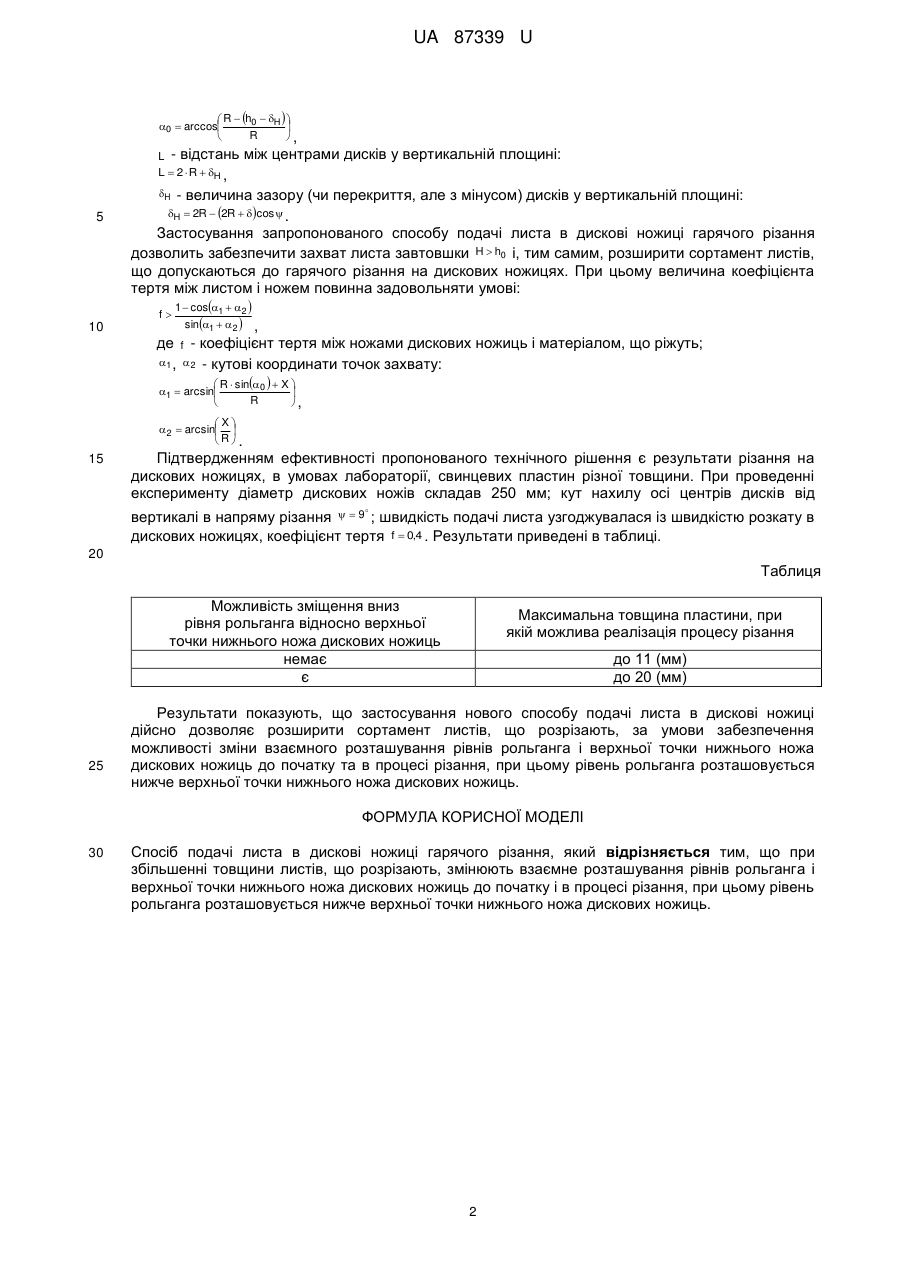

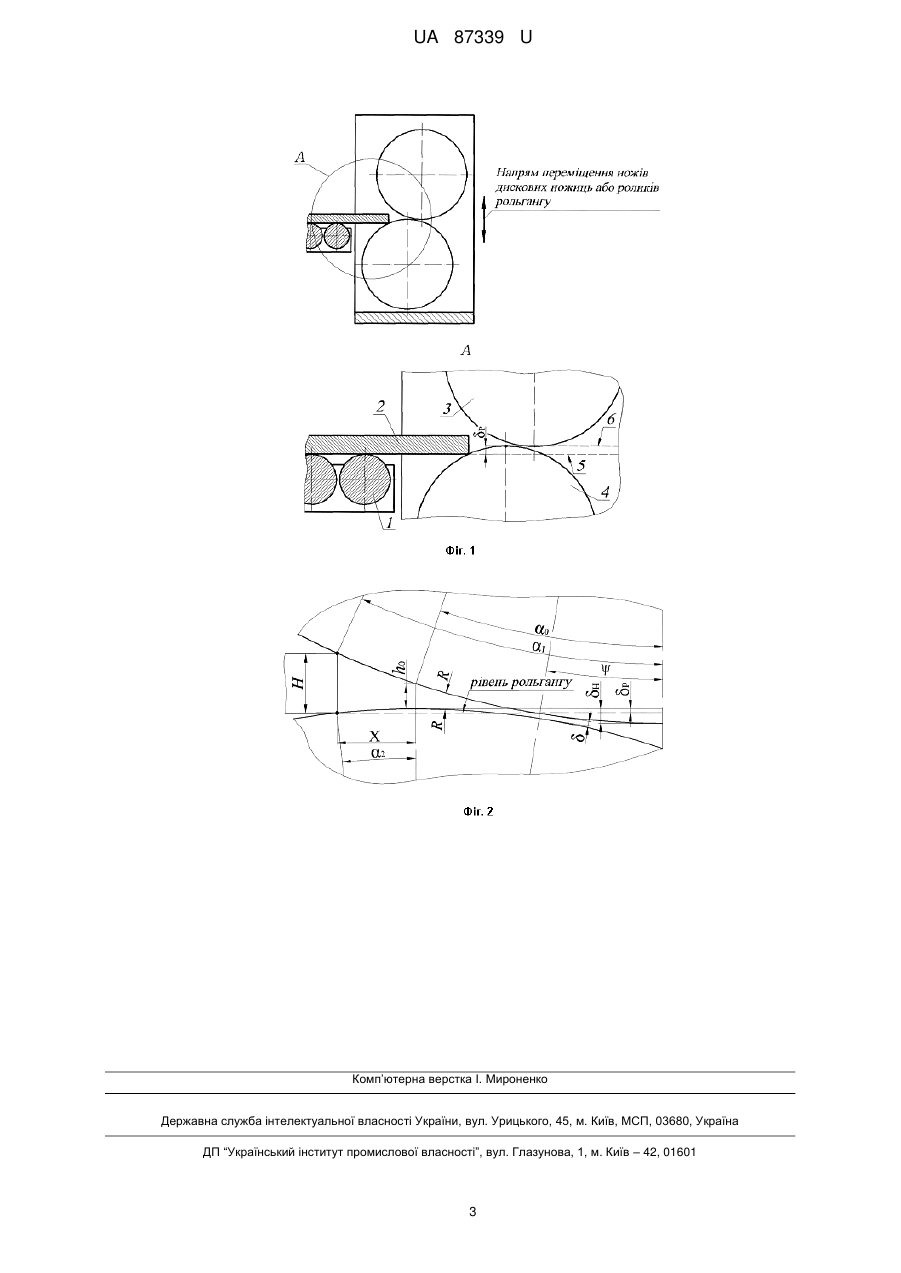

Реферат: UA 87339 U UA 87339 U 5 10 15 20 25 30 35 40 Корисна модель належить до обробки металів тиском, зокрема до подовжнього обрізання дисковими ножами бічних кромок гарячих товстолистових розкатів в потоці прокатного стану. Відомі схеми розташування устаткування листових прокатних станів, в яких лист подається в дискові ножиці рольгангом, внаслідок розташування дискових ножиць на деякій відстані від листоправильної машини, у напрямі руху прокату (Прокатное производство. Справочник: Т. 1, под ред. д.т.н. Е.С. Рокотяна. - М., 1962. - 435-446 с.). За найближчий аналог прийнято дискові ножиці для різання матеріалу, переважно товстолистового, що містять ріжучі дискові ножі, вісь нижнього дискового ножа паралельна площині матеріалу, що ріжуть, а вісь верхнього дискового ножа розташована до осі нижнього під кутом, в площині, паралельній площині матеріалу, що ріжуть, крім того, вісь цього дискового ножа нахилена щодо осі нижнього дискового ножа в площині, перпендикулярній площині матеріалу, що ріжуть (Авт. свид. СРСР №429900, кл. B23D 19/04, 30.05.1974 г., бюл. № 20). Одним з характерних недоліків в роботі найближчого аналога, при використанні у відомих схемах розташування устаткування листових прокатних станів, сумісно з подавальним рольгангом, є обмеження сортаменту листів, що розрізають дисковими ножицями, через погіршення умов захвату листа унаслідок відсутності контакту нижньої поверхні листа з нижнім дисковим ножем через недостатнє зміщення рівня рольганга відносно верхньої точки нижнього ножа дискових ножиць. В основу корисної моделі поставлено задачу розширення сортаменту товстолистових розкатів що розрізають на дискових ножицях в гарячому стані за рахунок вдосконалення способу подачі листа в дискові ножиці, що досягається шляхом забезпечення можливості зміни взаємного розташування рівнів подавального рольганга і верхньої точки нижнього ножа дискових ножиць до початку і в процесі різання, при цьому рівень рольганга розташовується нижче верхньої точки нижнього ножа дискових ножиць. Поставлена задача вирішується тим, що при збільшенні товщини листа для його подачі в дискові ножиці, ролики рольганга або (та) ножі дискових ножиць мають можливість зміщуватися відносно верхньої точки нижнього ножа дискових ножиць до початку та в процесі різання. На фіг. 1 представлений запропонований спосіб подачі листа в дискові ножиці гарячого різання. На фіг. 2 представлена розрахункова схема до визначення величини зміщення рівня подавального рольганга відносно верхньої точки нижнього ножа дискових ножиць, при різанні листів завтовшки H , що перевищує максимально можливу h0 за умови руху листа по дотичній до нижнього ножа. Спосіб здійснюють таким чином: ролики рольганга 1 подають лист 2 між верхнім 3 і нижнім 4 ножами дискових ножиць, при цьому існує можливість зміни p взаємного розташування рівнів рольганга 5 і верхньої точки нижнього ножа дискових ножиць 6, до початку і в процесі різання. Що досягається шляхом зміщення ножів дискових ножиць 3, 4 або роликів рольганга 1 у вертикальному напрямі, або одночасного зміщення роликів рольганга і ножів дискових ножиць. При цьому рівень рольганга розташовується нижче верхньої точки нижнього ножа дискових ножиць. Величина максимально можливої товщини листа, що розрізають дисковими ножицями, за умови руху листа по дотичній до нижнього ножа визначається вираженням: h0  2R  cos  R  R2  2R  sin2 45 50 , де: R - радіус дискових ножів;  - зазор між ножами в площині, перпендикулярній бічній поверхні дисків і що проходить через їх центри;  - кут нахилу осі центрів дисків від вертикалі в напряму різання. При різанні листів завтовшки H  h0 , для забезпечення захвату необхідно зміщувати рівень подавального рольгангу вниз відносно верхньої точки нижнього дискового ножа. При цьому величина зміщення визначається наступним вираженням: p  R  R2  X 2 , де: X - відстань між площиною захвату листа завтовшки проходить через вісь нижнього ножа: X R 2  L  H2 L  H 2  R  sin0  2 2  L  H2 4  R  sin0  2 і вертикальною площиною, що , - значення кутової координати точки захвату відносно центра верхнього ножа при різанні листів завтовшки h0 : 0 55 H 1 UA 87339 U  R  h0  H   0  arccos  R  , L - відстань L  2  R  H , H 5 між центрами дисків у вертикальній площині: - величина зазору (чи перекриття, але з мінусом) дисків у вертикальній площині: H  2R  2R  cos  . Застосування запропонованого способу подачі листа в дискові ножиці гарячого різання дозволить забезпечити захват листа завтовшки H  h0 і, тим самим, розширити сортамент листів, що допускаються до гарячого різання на дискових ножицях. При цьому величина коефіцієнта тертя між листом і ножем повинна задовольняти умові: f 10 1  cos1  2  sin1  2  , де f - коефіцієнт тертя між ножами дискових ножиць і матеріалом, що ріжуть; 1 ,  2 - кутові координати точок захвату:  R  sin0   X  1  arcsin  R  , X 2  arcsin  R . 15 Підтвердженням ефективності пропонованого технічного рішення є результати різання на дискових ножицях, в умовах лабораторії, свинцевих пластин різної товщини. При проведенні експерименту діаметр дискових ножів складав 250 мм; кут нахилу осі центрів дисків від  вертикалі в напряму різання   9 ; швидкість подачі листа узгоджувалася із швидкістю розкату в дискових ножицях, коефіцієнт тертя f  0,4 . Результати приведені в таблиці. 20 Таблиця Можливість зміщення вниз рівня рольганга відносно верхньої точки нижнього ножа дискових ножиць немає є 25 Максимальна товщина пластини, при якій можлива реалізація процесу різання до 11 (мм) до 20 (мм) Результати показують, що застосування нового способу подачі листа в дискові ножиці дійсно дозволяє розширити сортамент листів, що розрізають, за умови забезпечення можливості зміни взаємного розташування рівнів рольганга і верхньої точки нижнього ножа дискових ножиць до початку та в процесі різання, при цьому рівень рольганга розташовується нижче верхньої точки нижнього ножа дискових ножиць. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Спосіб подачі листа в дискові ножиці гарячого різання, який відрізняється тим, що при збільшенні товщини листів, що розрізають, змінюють взаємне розташування рівнів рольганга і верхньої точки нижнього ножа дискових ножиць до початку і в процесі різання, при цьому рівень рольганга розташовується нижче верхньої точки нижнього ножа дискових ножиць. 2 UA 87339 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
