Ножиці дискові

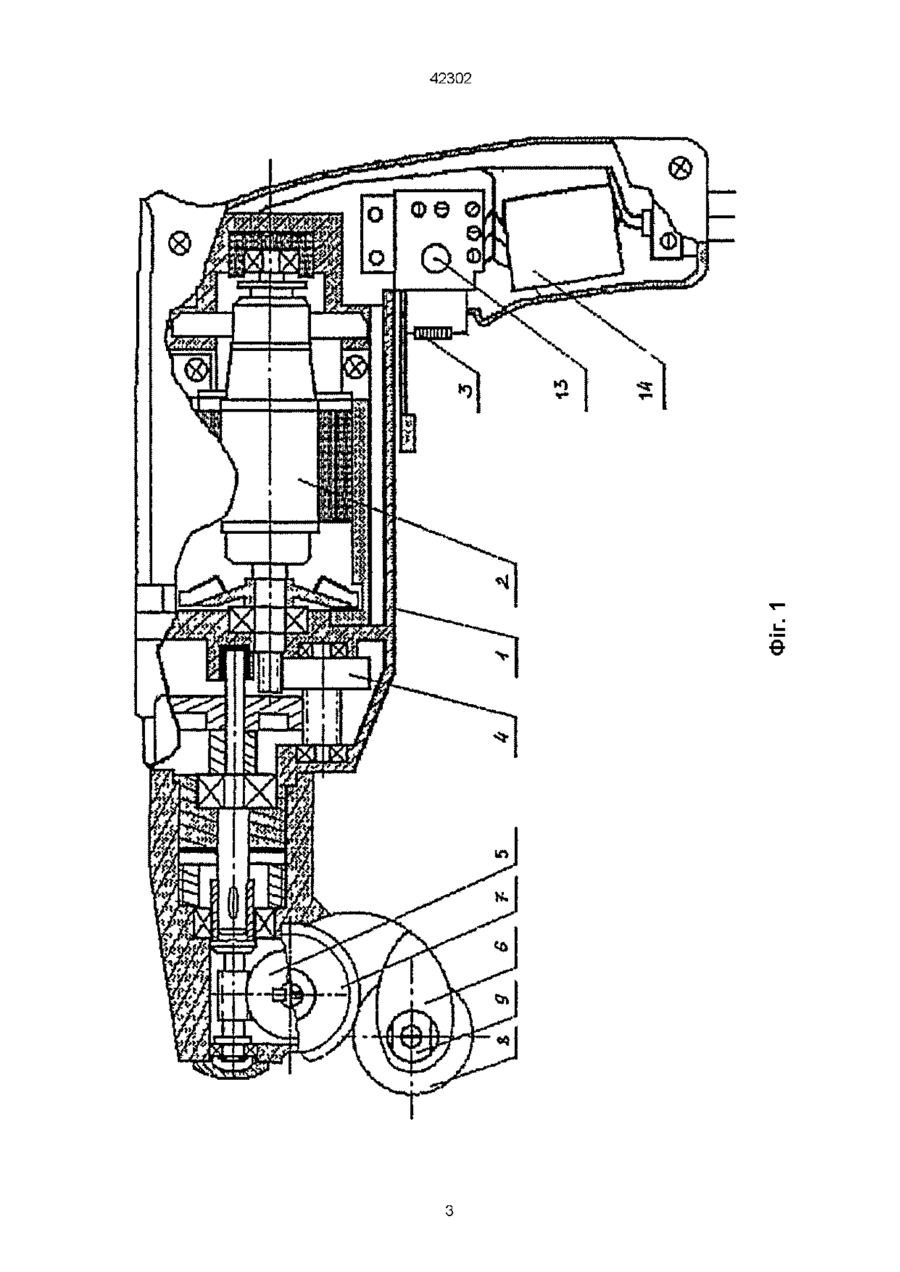

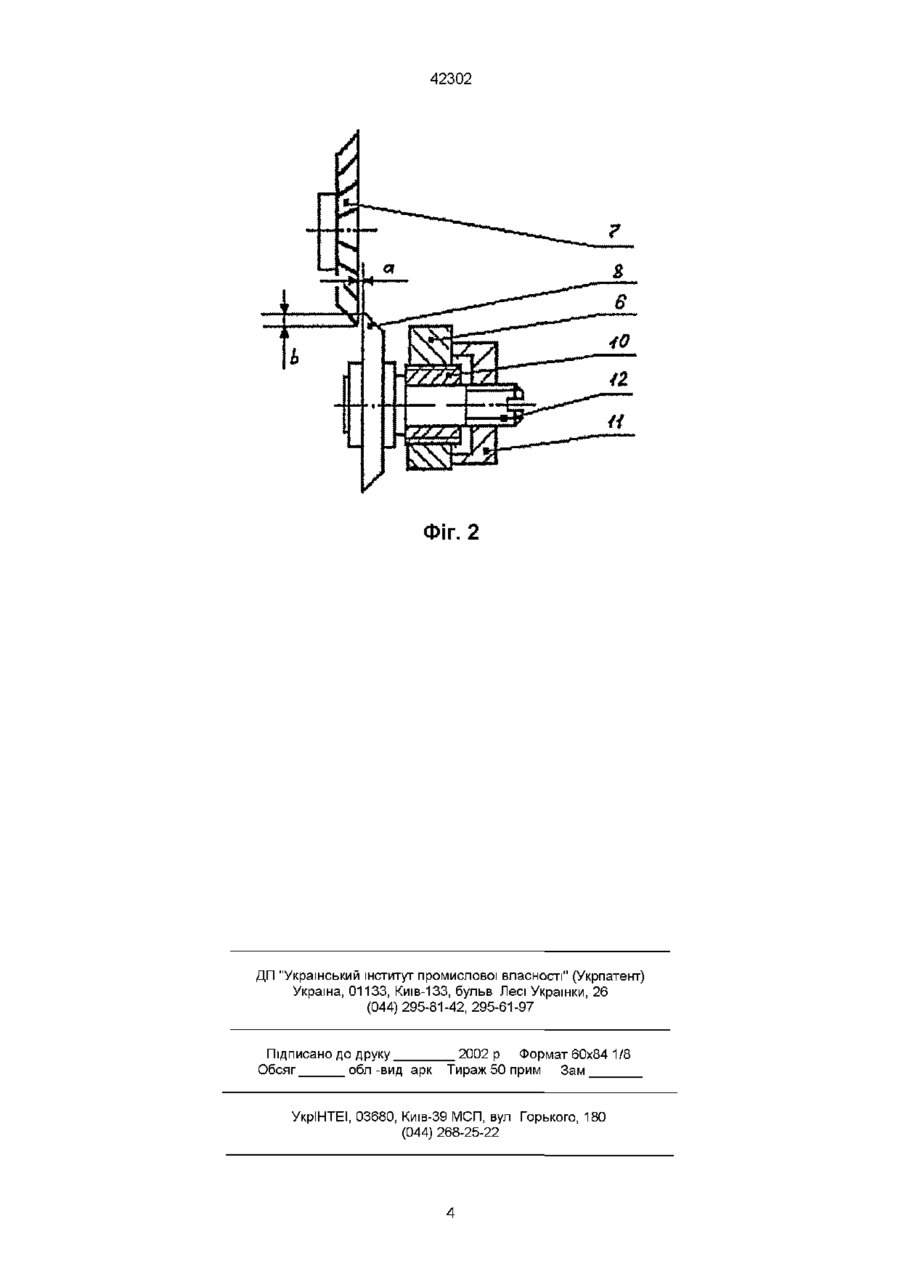

Ножиці ДИСКОВІ, ЩО МІСТЯТЬ встановлені на зв'язані з приводом їх обертання, які відрізняються тим, що по радіальній крайці ведучого диска виконана насічка, а ведений диск встановлений на осі пристрою для регулювання ножових дисків, який виконаний у вигляді нарізної втулки та контргайки, в які входить ексцентрик та встановлений у нижній частині кронштейна, при цьому верхня та нижня поверхні кронштейна мають форму еліпса кронштейні ножові ведучий та ведений диски, які Ножиці ДИСКОВІ належать до області обробки металів тиском і можуть бути використані для порізки чи розкрою різних матеріалів товщиною до 1,5 мм з тимчасовим опором розриву до 390 МПа по прямолінійному та криволінійному контуру ВІДОМІ НОЖИЦІ ДИСКОВІ, ЩО МІСТЯТЬ встановлені на кронштейні ножові диски з приводом їх обертання і мають механізми радіального на осьового регулювання (див "Механическое оборудование цехов холодной прокатки" под ред Г Л Химича, М Машиностроение, 1972, с 410) Проте, незважаючи на свої переваги, конструкція цих ножиць не дозволяє виконувати достатньо точне радіальне та осьове регулювання для нарізки чи розкрою таких матеріалів як сталь, латунь, бронза, різні КОМПОЗИЦІЙНІ та полімерні матеріали, папір, картон, тканини та фанеру, а також виконувати операції з матеріалами, що мають хвилясту поверхню В основу винаходу поставлена задача в ножицях дискових шляхом змінення конструкції механізму радіального та осьового регулювання, а також надання поверхням кронштейну форми еліпсу підвищити точність регулювання ножових дисків та забезпечити можливість різання чи розкрою матеріалів з хвилястою поверхнею Поставлене завдання вирішується тим, що у ножицях дискових, що містять встановлені на кронштейні ножові ведучий та ведений диски, які зв'язані з приводом їх обертання, згідно з винаходом, по радіальній крайці ведучого диску виконана насічка, а ведений диск встановлений на осі пристрою для регулювання ножових дисків, який виконаний у вигляді різьбової втулки та контргайки, в які входить ексцентрик та встановлений у нижній частині кронштейну, при цьому верхня та нижня поверхні кронштейну мають форму еліпсу Суть винаходу пояснюється графічними матеріалами, на яких зображені на фіг 1 - ножиці дискові, що пропонуються, у перерізі, фіг 2 - пристрій для регулювання ножових ДИСКІВ Ножиці складаються з корпусу 1 з колекторним електродвигуном 2 з електронним регулятором частоти обертання 3 та перемикачем напрямку обертання Двигун 2 має подвійну ІЗОЛЯЦІЮ та охолоджується вентилятором, що встановлений на валу якоря Обертання від вала якоря передається на двоступінчатий редуктор 4, який складається з косозубих шестірень Вихідний вал косозубого редуктора 4 з'єднаний з черв'ячним редуктором 5 До корпусу черв'ячного редуктора 5, який виконаний з високоміцної пластмаси та армованою металевою вставкою, закріплений стальний кронштейн 6 Верхня і нижня поверхні кронштейна 6 мають форму еліпса На валу черв'ячного колеса встановлений ведучий диск 7 з насічкою по різальній крайці, що дозволяє забезпечити автоматичну подачу при різанні матеріалу Ведений диск 8 встановлений на осі пристрою для регулювання дискових ножів 9 Цей пристрій виконаний у нижній частині кронштейна 6 і являє собою встановлену на валу веденого диска 8 різьбову втулку 10, контргайку 11 та ексцентрик 12 і дозволяє в залежності від матеріалу, який розрізається, та переточки ножів регулювати зазор між ножами "а" та відстань між їх осями "в" В рукоятку ножиць вмонтовані кнопка фіксації вимикача 13 та пристрій для пригнічення перешкод радюприйому 14 Корпусні деталі виконані з ІЗОЛЯЦІЙНОГО матеріалу Використовують ножиці таким чином Виконують регулювання ріжучих ведучого 7 та веденого 8 дисків в залежності від матеріалу, який о со 42302 розрізають Для цього відкручують контргайку 11, ексцентриком 12 встановлюють заход ножів "в" у діапазоні 1,2-1,5 мм Потім різьбовою втулкою 10 регулюють зазор "а" між ножовими дисками в діапазоні 0,01-0,03 мм Після ЧОГО закручують контргайку 11, утримуючи ексцентрик 12 від провороту Включають електродвигун 2 та завдяки регулятору числа обертів 3 встановлюють необхідне число оборотів вала якоря, при цьому обертання передається на двоступінчатий редуктор 4 і через його вал на черв'ячний редуктор 5 та далі на ведучий диск 7 Оскільки ведучий диск 7 має насічку по різальній крайці, то це дозволяє забезпечити автоматичну подачу при розрізанні матеріалів Ведений диск 8 обертається на осі пристрою регулювання дискових ножів 9 Так як нижня і верхня поверхні кронштейна 6 мають форму еліпса, то це дозволяє виконувати порізку чи розкрій не тільки плоских листових матеріалів, а й хвилястих 42302 Є 42302 Фіг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
