Реабілітаційно-корегуючий стояк

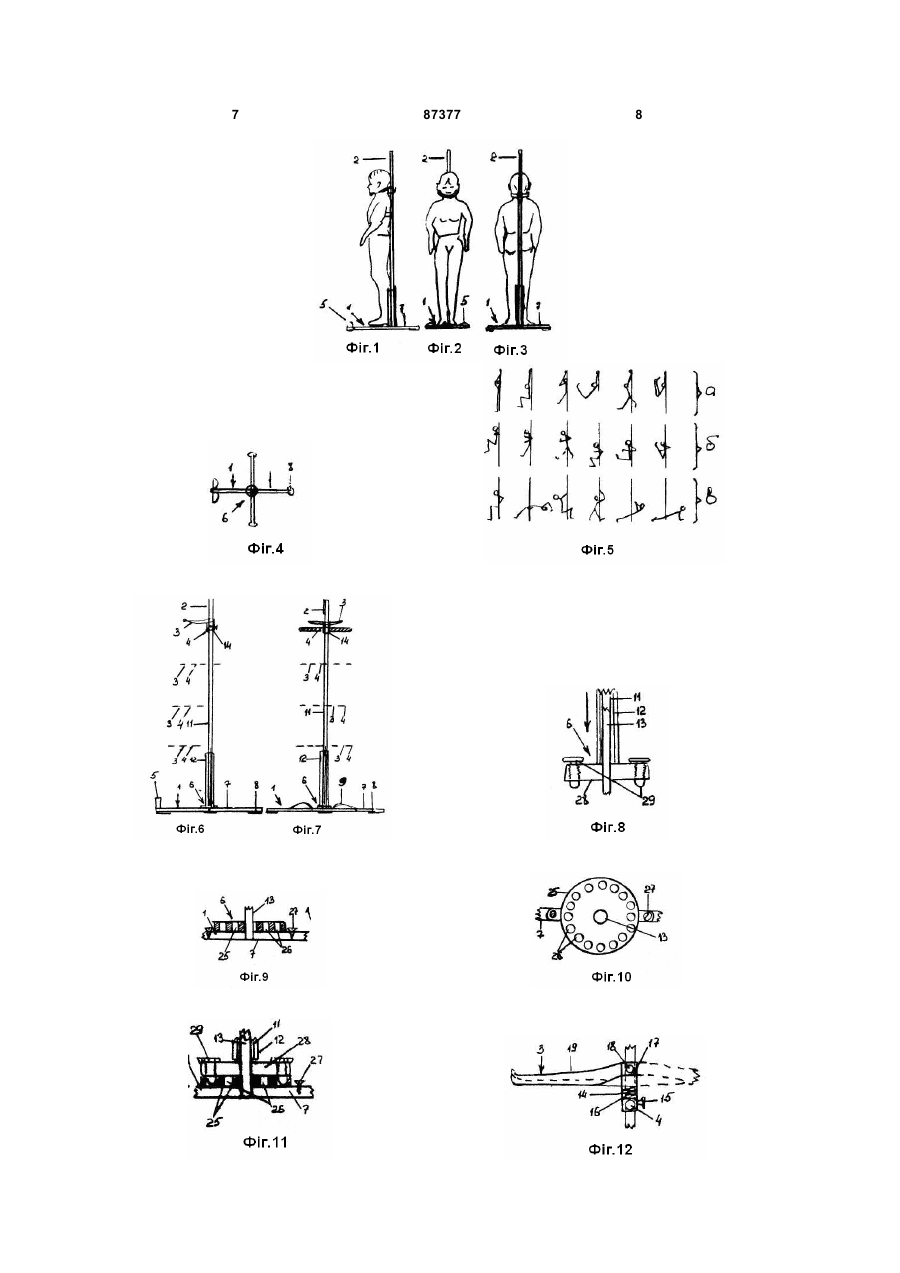

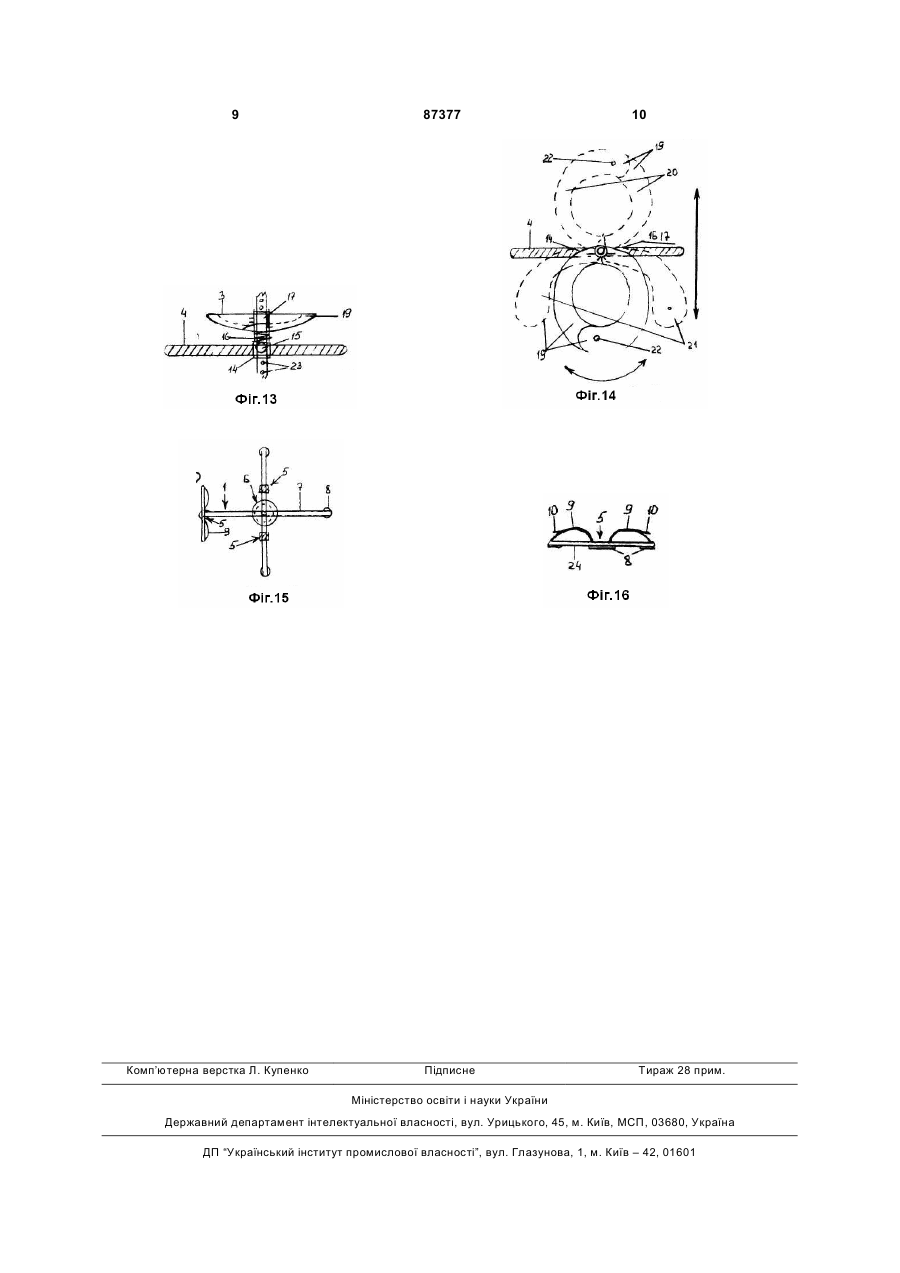

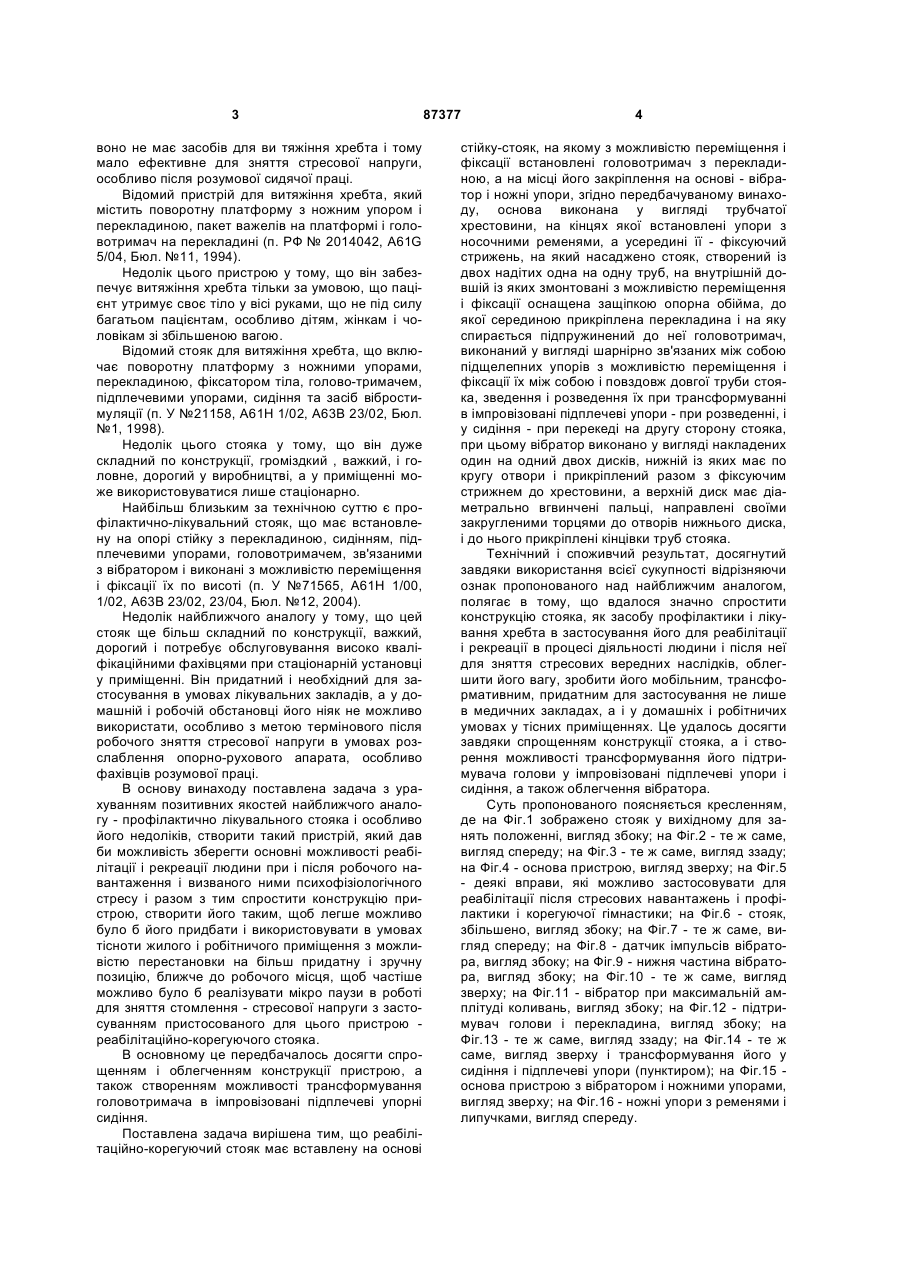

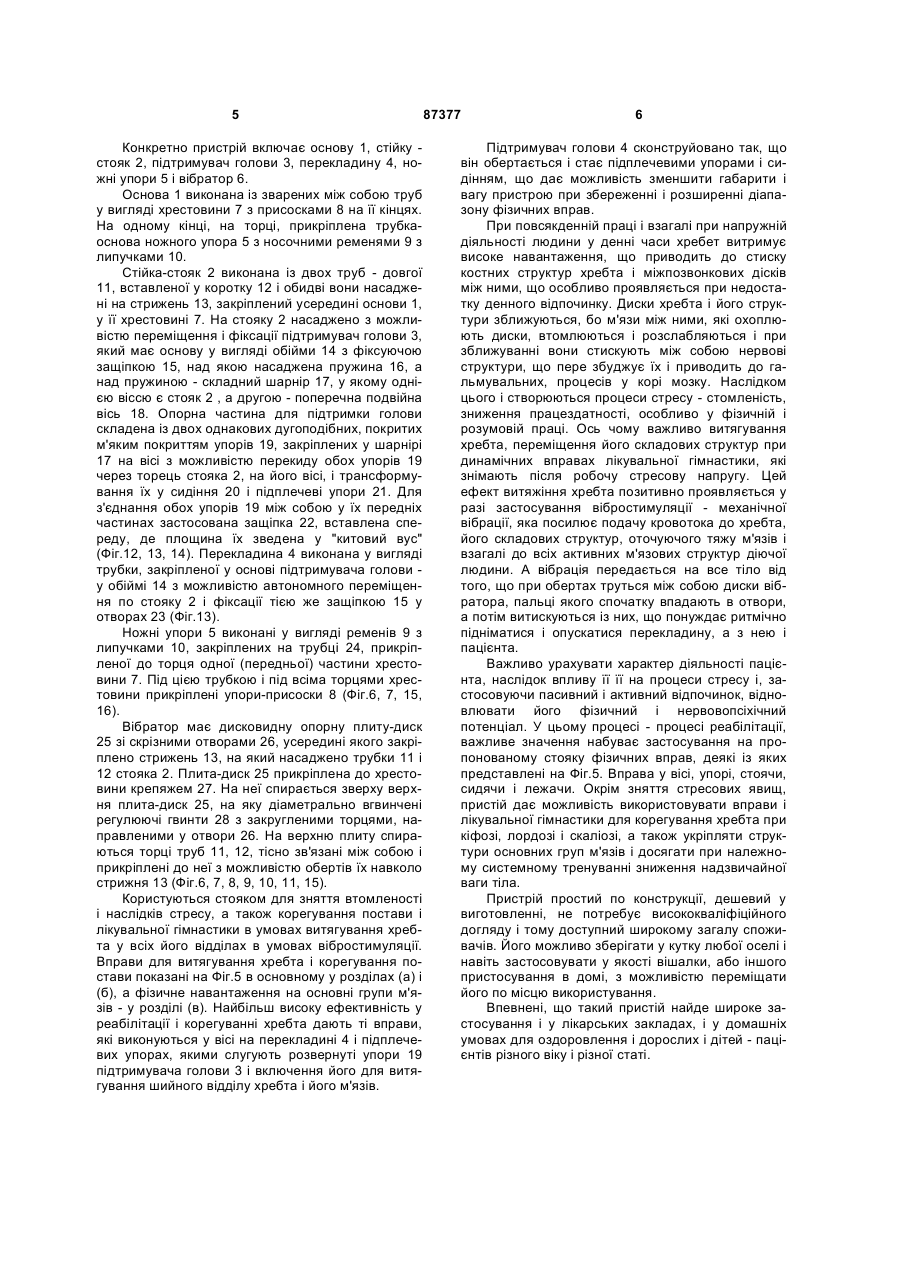

Реабілітаційно-корегуючий стояк, що містить встановлену на основі стійку-стояк, на якому з можливістю переміщення і фіксації розташовані головопідтримувач з перекладиною, в місці його закріплення на основі розміщений вібратор і нижні упори, який відрізняється тим, що основа виконана у вигляді трубчастої хрестовини, нижні упори якої мають носкові ремені, усередині основи виконаний фіксуючий стрижень, на який насаджено стояк, утворений із двох встановлених одна на одну труб, при цьому на внутрішній, довшій трубі, змонтовані приймач голови, який має основу у вигляді опорної обойми з фіксуючою защіпкою, та перекладина, виконана у вигляді трубки, закріпленої у обоймі, на яку спирається підпружинений до неї головопідтримувач, виконаний у вигляді шарнірно зв'язаних між собою защеплених упорів; вібратор основи виконано у вигляді накладених один на одний двох дисків, причому у нижньому, прикріпленому разом з фіксуючим стрижнем до хрестовини, виконані діаметрально отвори, в які встановлені діаметрально вгвинчені пальці верхнього диска, при цьому труби стояка закріплені у нижньому диску. UA (21) a200712287 (22) 06.11.2007 (24) 10.07.2009 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) МАЛИШ ІГОР ПАВЛОВИЧ, ЛУЦЬКИЙ ВАЛЕНТИН ВІКТОРОВИЧ, КАНІШЕВСЬКИЙ СТАНІСЛАВ МИХАЙЛОВИЧ, ПЕТРУШЕВСЬКИЙ ІВАН ІВАНОВИЧ, РАЕВСЬКИЙ РЕМ ТРОФІМОВИЧ (73) ПЕТРУШЕВСЬКИЙ ІВАН ІВАНОВИЧ (56) UA 200601190, 10.08.2007 UA 76156, 17.07.2006 UA 71577, 15.12.2004 UA 75493, 17.04.2006 UA 71565, 15.12.2004 UA 21158, 15.12.2000 UA 18022, 17.06.1997 RU 2049457, 10.12.1995 RU 2014052, 15.06.1994 RU 2014042, 15.06.1994 UA 72466, 15.03.2005 UA 63885, 16.02.2004 UA 21052, 04.11.1997 UA 12588, 28.02.1997 C2 2 (19) 1 3 воно не має засобів для ви тяжіння хребта і тому мало ефективне для зняття стресової напруги, особливо після розумової сидячої праці. Відомий пристрій для витяжіння хребта, який містить поворотну платформу з ножним упором і перекладиною, пакет важелів на платформі і головотримач на перекладині (п. РФ № 2014042, A61G 5/04, Бюл. №11, 1994). Недолік цього пристрою у тому, що він забезпечує витяжіння хребта тільки за умовою, що пацієнт утримує своє тіло у вісі руками, що не під силу багатьом пацієнтам, особливо дітям, жінкам і чоловікам зі збільшеною вагою. Відомий стояк для витяжіння хребта, що включає поворотну платформу з ножними упорами, перекладиною, фіксатором тіла, голово-тримачем, підплечевими упорами, сидіння та засіб вібростимуляції (п. У №21158, А61Н 1/02, А63В 23/02, Бюл. №1, 1998). Недолік цього стояка у тому, що він дуже складний по конструкції, громіздкий , важкий, і головне, дорогий у виробництві, а у приміщенні може використовуватися лише стаціонарно. Найбільш близьким за технічною суттю є профілактично-лікувальний стояк, що має встановлену на опорі стійку з перекладиною, сидінням, підплечевими упорами, головотримачем, зв'язаними з вібратором і виконані з можливістю переміщення і фіксації їх по висоті (п. У №71565, А61Н 1/00, 1/02, А63В 23/02, 23/04, Бюл. №12, 2004). Недолік найближчого аналогу у тому, що цей стояк ще більш складний по конструкції, важкий, дорогий і потребує обслуговування високо кваліфікаційними фахівцями при стаціонарній установці у приміщенні. Він придатний і необхідний для застосування в умовах лікувальних закладів, а у домашній і робочій обстановці його ніяк не можливо використати, особливо з метою термінового після робочого зняття стресової напруги в умовах розслаблення опорно-рухового апарата, особливо фахівців розумової праці. В основу винаходу поставлена задача з урахуванням позитивних якостей найближчого аналогу - профілактично лікувального стояка і особливо його недоліків, створити такий пристрій, який дав би можливість зберегти основні можливості реабілітації і рекреації людини при і після робочого навантаження і визваного ними психофізіологічного стресу і разом з тим спростити конструкцію пристрою, створити його таким, щоб легше можливо було б його придбати і використовувати в умовах тісноти жилого і робітничого приміщення з можливістю перестановки на більш придатну і зручну позицію, ближче до робочого місця, щоб частіше можливо було б реалізувати мікро паузи в роботі для зняття стомлення - стресової напруги з застосуванням пристосованого для цього пристрою реабілітаційно-корегуючого стояка. В основному це передбачалось досягти спрощенням і облегченням конструкції пристрою, а також створенням можливості трансформування головотримача в імпровізовані підплечеві упорні сидіння. Поставлена задача вирішена тим, що реабілітаційно-корегуючий стояк має вставлену на основі 87377 4 стійку-стояк, на якому з можливістю переміщення і фіксації встановлені головотримач з перекладиною, а на місці його закріплення на основі - вібратор і ножні упори, згідно передбачуваному винаходу, основа виконана у вигляді трубчатої хрестовини, на кінцях якої встановлені упори з носочними ременями, а усередині її - фіксуючий стрижень, на який насаджено стояк, створений із двох надітих одна на одну труб, на внутрішній довшій із яких змонтовані з можливістю переміщення і фіксації оснащена защіпкою опорна обійма, до якої серединою прикріплена перекладина і на яку спирається підпружинений до неї головотримач, виконаний у вигляді шарнірно зв'язаних між собою підщелепних упорів з можливістю переміщення і фіксації їх між собою і повздовж довгої труби стояка, зведення і розведення їх при трансформуванні в імпровізовані підплечеві упори - при розведенні, і у сидіння - при перекеді на другу сторону стояка, при цьому вібратор виконано у вигляді накладених один на одний двох дисків, нижній із яких має по кругу отвори і прикріплений разом з фіксуючим стрижнем до хрестовини, а верхній диск має діаметрально вгвинчені пальці, направлені своїми закругленими торцями до отворів нижнього диска, і до нього прикріплені кінцівки труб стояка. Технічний і споживчий результат, досягнутий завдяки використання всієї сукупності відрізняючи ознак пропонованого над найближчим аналогом, полягає в тому, що вдалося значно спростити конструкцію стояка, як засобу профілактики і лікування хребта в застосування його для реабілітації і рекреації в процесі діяльності людини і після неї для зняття стресових вередних наслідків, облегшити його вагу, зробити його мобільним, трансформативним, придатним для застосування не лише в медичних закладах, а і у домашніх і робітничих умовах у тісних приміщеннях. Це удалось досягти завдяки спрощенням конструкції стояка, а і створення можливості трансформування його підтримувача голови у імпровізовані підплечеві упори і сидіння, а також облегчення вібратора. Суть пропонованого поясняється кресленням, де на Фіг.1 зображено стояк у вихідному для занять положенні, вигляд збоку; на Фіг.2 - те ж саме, вигляд спереду; на Фіг.3 - те ж саме, вигляд ззаду; на Фіг.4 - основа пристрою, вигляд зверху; на Фіг.5 - деякі вправи, які можливо застосовувати для реабілітації після стресових навантажень і профілактики і корегуючої гімнастики; на Фіг.6 - стояк, збільшено, вигляд збоку; на Фіг.7 - те ж саме, вигляд спереду; на Фіг.8 - датчик імпульсів вібратора, вигляд збоку; на Фіг.9 - нижня частина вібратора, вигляд збоку; на Фіг.10 - те ж саме, вигляд зверху; на Фіг.11 - вібратор при максимальній амплітуді коливань, вигляд збоку; на Фіг.12 - підтримувач голови і перекладина, вигляд збоку; на Фіг.13 - те ж саме, вигляд ззаду; на Фіг.14 - те ж саме, вигляд зверху і трансформування його у сидіння і підплечеві упори (пунктиром); на Фіг.15 основа пристрою з вібратором і ножними упорами, вигляд зверху; на Фіг.16 - ножні упори з ременями і липучками, вигляд спереду. 5 Конкретно пристрій включає основу 1, стійку стояк 2, підтримувач голови 3, перекладину 4, ножні упори 5 і вібратор 6. Основа 1 виконана із зварених між собою труб у вигляді хрестовини 7 з присосками 8 на її кінцях. На одному кінці, на торці, прикріплена трубкаоснова ножного упора 5 з носочними ременями 9 з липучками 10. Стійка-стояк 2 виконана із двох труб - довгої 11, вставленої у коротку 12 і обидві вони насаджені на стрижень 13, закріплений усередині основи 1, у її хрестовині 7. На стояку 2 насаджено з можливістю переміщення і фіксації підтримувач голови 3, який має основу у вигляді обійми 14 з фіксуючою защіпкою 15, над якою насаджена пружина 16, а над пружиною - складний шарнір 17, у якому однією віссю є стояк 2 , а другою - поперечна подвійна вісь 18. Опорна частина для підтримки голови складена із двох однакових дугоподібних, покритих м'яким покриттям упорів 19, закріплених у шарнірі 17 на вісі з можливістю перекиду обох упорів 19 через торець стояка 2, на його вісі, і трансформування їх у сидіння 20 і підплечеві упори 21. Для з'єднання обох упорів 19 між собою у їх передніх частинах застосована защіпка 22, вставлена спереду, де площина їх зведена у "китовий вус" (Фіг.12, 13, 14). Перекладина 4 виконана у вигляді трубки, закріпленої у основі підтримувача голови у обіймі 14 з можливістю автономного переміщення по стояку 2 і фіксації тією же защіпкою 15 у отворах 23 (Фіг.13). Ножні упори 5 виконані у вигляді ременів 9 з липучками 10, закріплених на трубці 24, прикріпленої до торця одної (передньої) частини хрестовини 7. Під цією трубкою і під всіма торцями хрестовини прикріплені упори-присоски 8 (Фіг.6, 7, 15, 16). Вібратор має дисковидну опорну плиту-диск 25 зі скрізними отворами 26, усередині якого закріплено стрижень 13, на який насаджено трубки 11 і 12 стояка 2. Плита-диск 25 прикріплена до хрестовини крепяжем 27. На неї спирається зверху верхня плита-диск 25, на яку діаметрально вгвинчені регулюючі гвинти 28 з закругленими торцями, направленими у отвори 26. На верхню плиту спираються торці труб 11, 12, тісно зв'язані між собою і прикріплені до неї з можливістю обертів їх навколо стрижня 13 (Фіг.6, 7, 8, 9, 10, 11, 15). Користуються стояком для зняття втомленості і наслідків стресу, а також корегування постави і лікувальної гімнастики в умовах витягування хребта у всіх його відділах в умовах вібростимуляції. Вправи для витягування хребта і корегування постави показані на Фіг.5 в основному у розділах (а) і (б), а фізичне навантаження на основні групи м'язів - у розділі (в). Найбільш високу ефективність у реабілітації і корегуванні хребта дають ті вправи, які виконуються у вісі на перекладині 4 і підплечевих упорах, якими слугують розвернуті упори 19 підтримувача голови 3 і включення його для витягування шийного відділу хребта і його м'язів. 87377 6 Підтримувач голови 4 сконструйовано так, що він обертається і стає підплечевими упорами і сидінням, що дає можливість зменшити габарити і вагу пристрою при збереженні і розширенні діапазону фізичних вправ. При повсякденній праці і взагалі при напружній діяльності людини у денні часи хребет витримує високе навантаження, що приводить до стиску костних структур хребта і міжпозвонкових дісків між ними, що особливо проявляється при недостатку денного відпочинку. Диски хребта і його структури зближуються, бо м'язи між ними, які охоплюють диски, втомлюються і розслабляються і при зближуванні вони стискують між собою нервові структури, що пере збуджує їх і приводить до гальмувальних, процесів у корі мозку. Наслідком цього і створюються процеси стресу - стомленість, зниження працездатності, особливо у фізичній і розумовій праці. Ось чому важливо витягування хребта, переміщення його складових структур при динамічних вправах лікувальної гімнастики, які знімають після робочу стресову напругу. Цей ефект витяжіння хребта позитивно проявляється у разі застосування вібростимуляції - механічної вібрації, яка посилює подачу кровотока до хребта, його складових структур, оточуючого тяжу м'язів і взагалі до всіх активних м'язових структур діючої людини. А вібрація передається на все тіло від того, що при обертах труться між собою диски вібратора, пальці якого спочатку впадають в отвори, а потім витискуються із них, що понуждає ритмічно підніматися і опускатися перекладину, а з нею і пацієнта. Важливо урахувати характер діяльності пацієнта, наслідок впливу її її на процеси стресу і, застосовуючи пасивний і активний відпочинок, відновлювати його фізичний і нервовопсіхічний потенціал. У цьому процесі - процесі реабілітації, важливе значення набуває застосування на пропонованому стояку фізичних вправ, деякі із яких представлені на Фіг.5. Вправа у вісі, упорі, стоячи, сидячи і лежачи. Окрім зняття стресових явищ, пристій дає можливість використовувати вправи і лікувальної гімнастики для корегування хребта при кіфозі, лордозі і скаліозі, а також укріпляти структури основних груп м'язів і досягати при належному системному тренуванні зниження надзвичайної ваги тіла. Пристрій простий по конструкції, дешевий у виготовленні, не потребує висококваліфіційного догляду і тому доступний широкому загалу споживачів. Його можливо зберігати у кутку любої оселі і навіть застосовувати у якості вішалки, або іншого пристосування в домі, з можливістю переміщати його по місцю використування. Впевнені, що такий пристій найде широке застосування і у лікарських закладах, і у домашніх умовах для оздоровлення і дорослих і дітей - пацієнтів різного віку і різної статі. 7 87377 8 9 Комп’ютерна верстка Л. Купенко 87377 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
