Пристрій для реабілітації після стресу в ванні

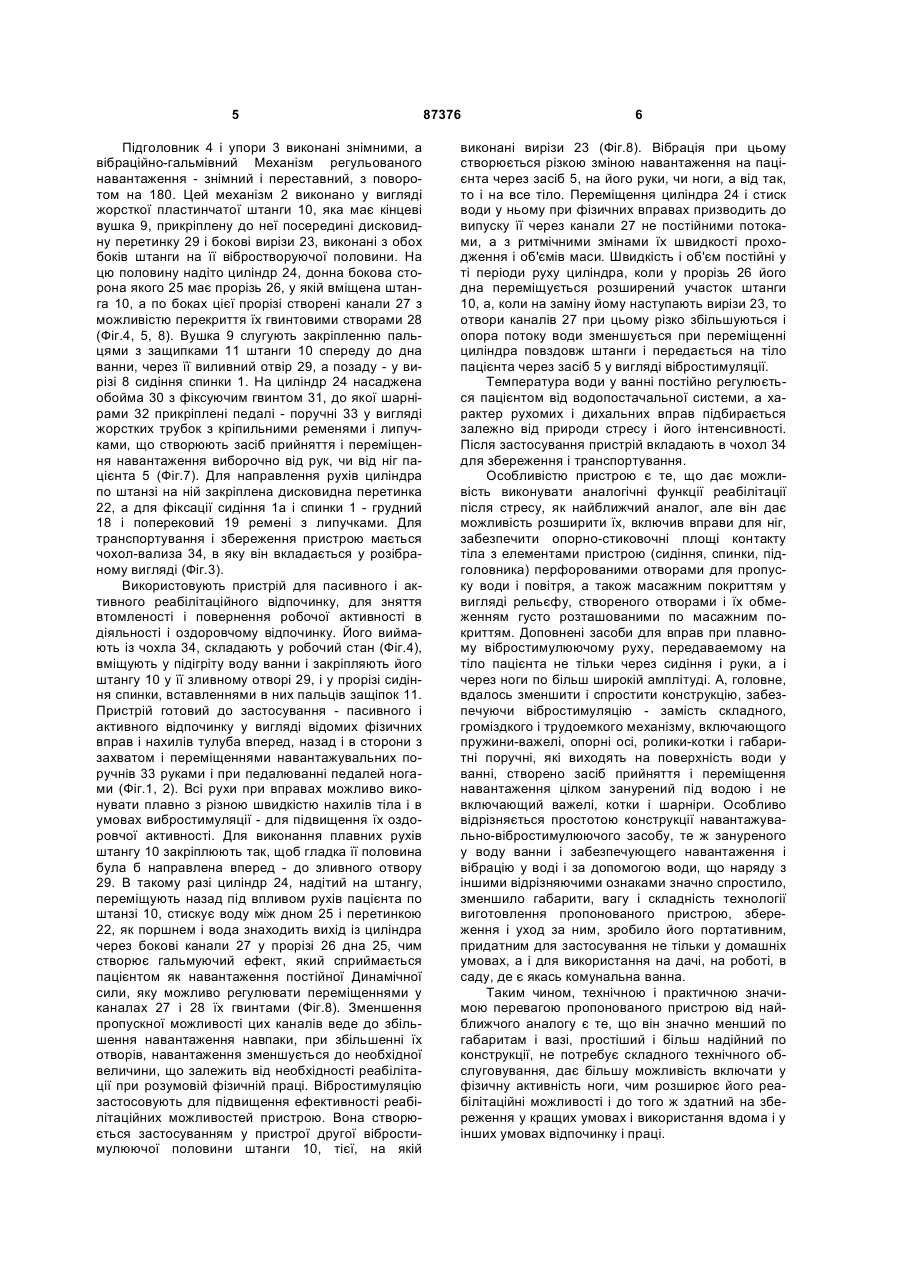

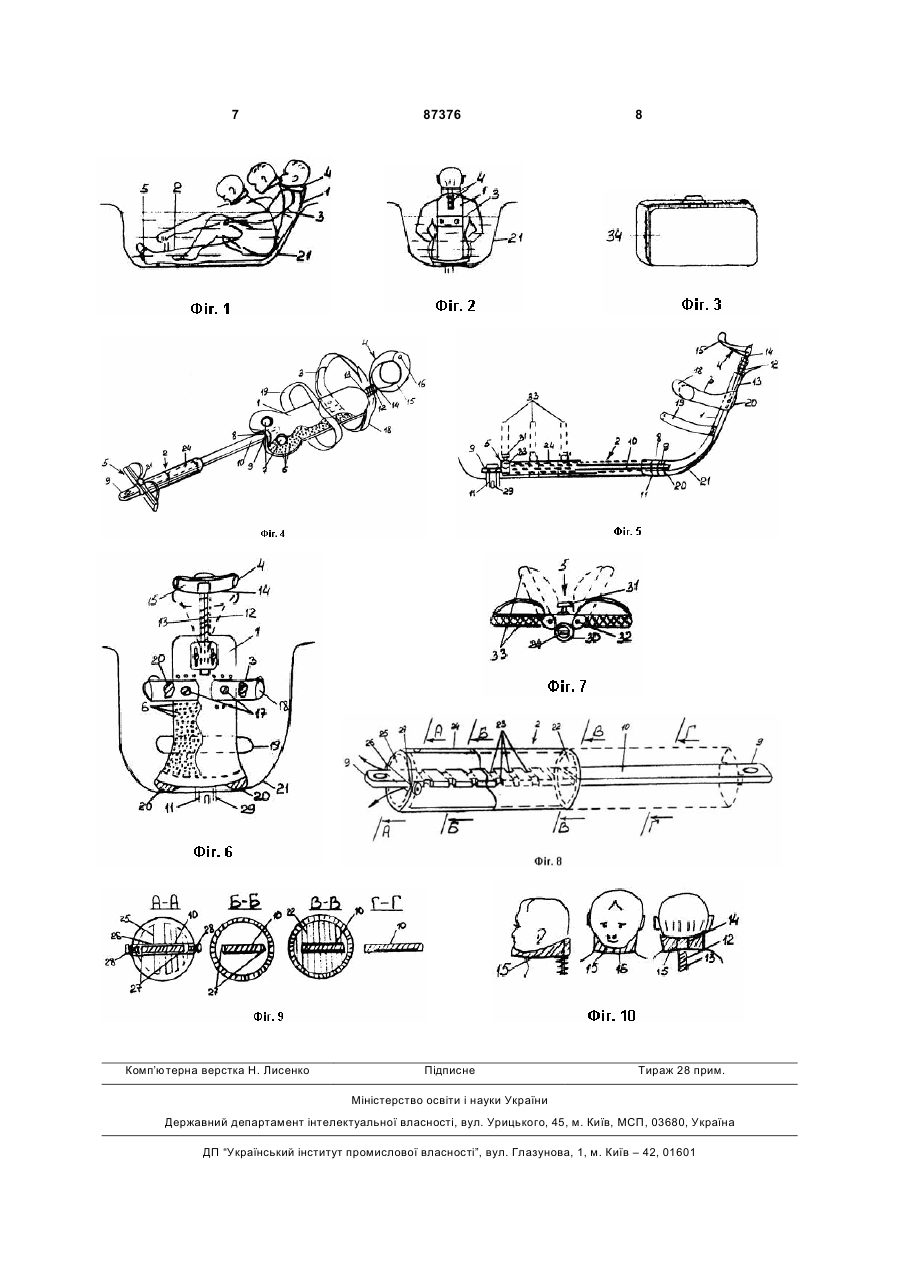

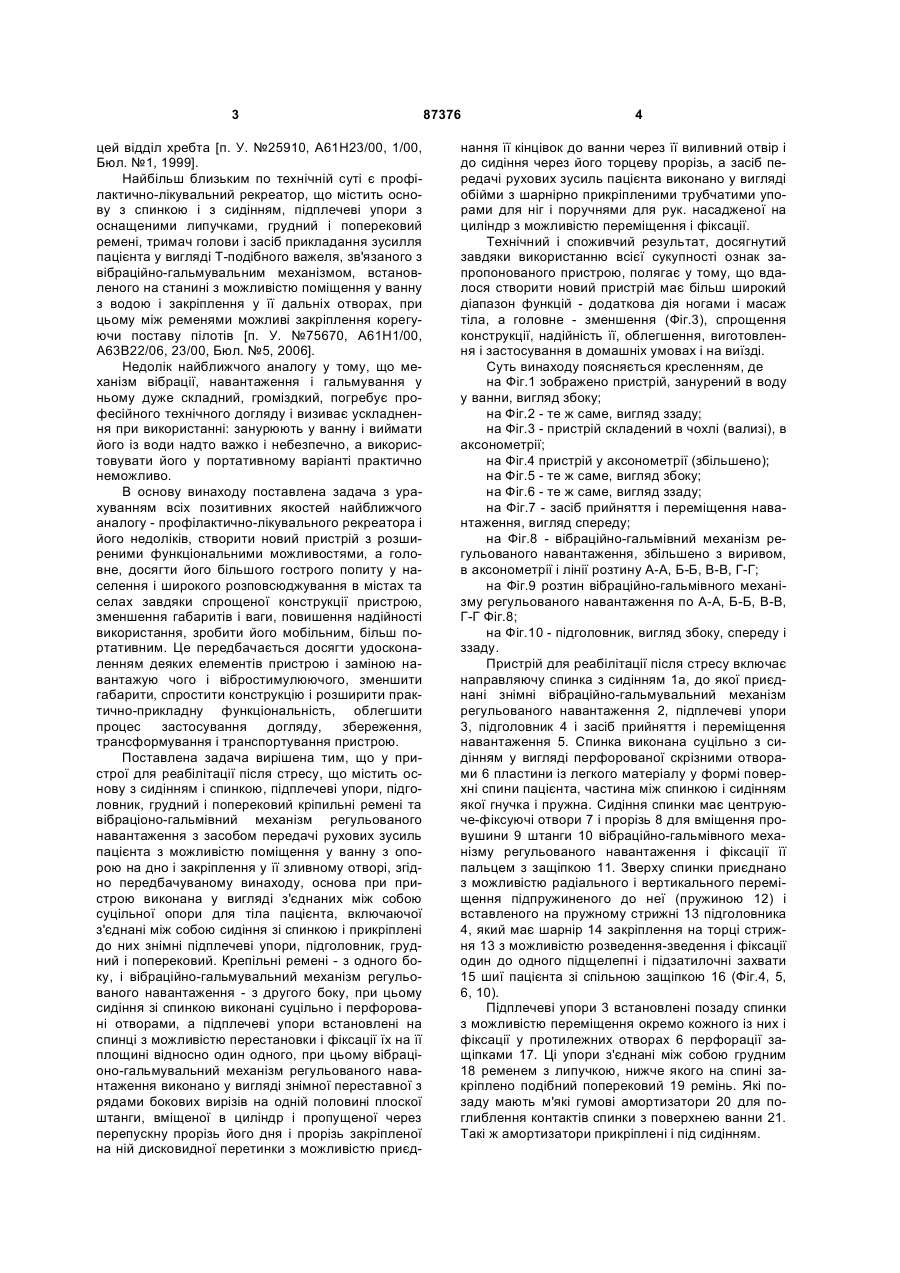

Пристрій для реабілітації після стресу у ванні, що містить основу з сидінням і спинкою, підплечові C2 2 (19) 1 3 цей відділ хребта [п. У. №25910, А61Н23/00, 1/00, Бюл. №1, 1999]. Найбільш близьким по технічній суті є профілактично-лікувальний рекреатор, що містить основу з спинкою і з сидінням, підплечеві упори з оснащеними липучками, грудний і поперековий ремені, тримач голови і засіб прикладання зусилля пацієнта у вигляді Т-подібного важеля, зв'язаного з вібраційно-гальмувальним механізмом, встановленого на станині з можливістю поміщення у ванну з водою і закріплення у її дальніх отворах, при цьому між ременями можливі закріплення корегуючи поставу пілотів [п. У. №75670, А61Н1/00, А63В22/06, 23/00, Бюл. №5, 2006]. Недолік найближчого аналогу у тому, що механізм вібрації, навантаження і гальмування у ньому дуже складний, громіздкий, погребує професійного технічного догляду і визиває ускладнення при використанні: занурюють у ванну і виймати його із води надто важко і небезпечно, а використовувати його у портативному варіанті практично неможливо. В основу винаходу поставлена задача з урахуванням всіх позитивних якостей найближчого аналогу - профілактично-лікувального рекреатора і його недоліків, створити новий пристрій з розширеними функціональними можливостями, а головне, досягти його більшого гострого попиту у населення і широкого розповсюджування в містах та селах завдяки спрощеної конструкції пристрою, зменшення габаритів і ваги, повишення надійності використання, зробити його мобільним, більш портативним. Це передбачається досягти удосконаленням деяких елементів пристрою і заміною навантажую чого і вібростимулюючого, зменшити габарити, спростити конструкцію і розширити практично-прикладну функціональність, облегшити процес застосування догляду, збереження, трансформування і транспортування пристрою. Поставлена задача вирішена тим, що у пристрої для реабілітації після стресу, що містить основу з сидінням і спинкою, підплечеві упори, підголовник, грудний і поперековий кріпильні ремені та вібраціоно-гальмівний механізм регульованого навантаження з засобом передачі рухових зусиль пацієнта з можливістю поміщення у ванну з опорою на дно і закріплення у її зливному отворі, згідно передбачуваному винаходу, основа при пристрою виконана у вигляді з'єднаних між собою суцільної опори для тіла пацієнта, включаючої з'єднані між собою сидіння зі спинкою і прикріплені до них знімні підплечеві упори, підголовник, грудний і поперековий. Крепільні ремені - з одного боку, і вібраційно-гальмувальний механізм регульованого навантаження - з другого боку, при цьому сидіння зі спинкою виконані суцільно і перфоровані отворами, а підплечеві упори встановлені на спинці з можливістю перестановки і фіксації їх на її площині відносно один одного, при цьому вібраціоно-гальмувальний механізм регульованого навантаження виконано у вигляді знімної переставної з рядами бокових вирізів на одній половині плоскої штанги, вміщеної в циліндр і пропущеної через перепускну прорізь його дня і прорізь закріпленої на ній дисковидної перетинки з можливістю приєд 87376 4 нання її кінцівок до ванни через її виливний отвір і до сидіння через його торцеву прорізь, а засіб передачі рухових зусиль пацієнта виконано у вигляді обійми з шарнірно прикріпленими трубчатими упорами для ніг і поручнями для рук. насадженої на циліндр з можливістю переміщення і фіксації. Технічний і споживчий результат, досягнутий завдяки використанню всієї сукупності ознак запропонованого пристрою, полягає у тому, що вдалося створити новий пристрій має більш широкий діапазон функцій - додаткова дія ногами і масаж тіла, а головне - зменшення (Фіг.3), спрощення конструкції, надійність її, облегшення, виготовлення і застосування в домашніх умовах і на виїзді. Суть винаходу поясняється кресленням, де на Фіг.1 зображено пристрій, занурений в воду у ванни, вигляд збоку; на Фіг.2 - те ж саме, вигляд ззаду; на Фіг.3 - пристрій складений в чохлі (вализі), в аксонометрії; на Фіг.4 пристрій у аксонометрії (збільшено); на Фіг.5 - те ж саме, вигляд збоку; на Фіг.6 - те ж саме, вигляд ззаду; на Фіг.7 - засіб прийняття і переміщення навантаження, вигляд спереду; на Фіг.8 - вібраційно-гальмівний механізм регульованого навантаження, збільшено з виривом, в аксонометрії і лінії розтину А-А, Б-Б, В-В, Г-Г; на Фіг.9 розтин вібраційно-гальмівного механізму регульованого навантаження по А-А, Б-Б, В-В, Г-Г Фіг.8; на Фіг.10 - підголовник, вигляд збоку, спереду і ззаду. Пристрій для реабілітації після стресу включає направляючу спинка з сидінням 1а, до якої приєднані знімні вібраційно-гальмувальний механізм регульованого навантаження 2, підплечеві упори 3, підголовник 4 і засіб прийняття і переміщення навантаження 5. Спинка виконана суцільно з сидінням у вигляді перфорованої скрізними отворами 6 пластини із легкого матеріалу у формі поверхні спини пацієнта, частина між спинкою і сидінням якої гнучка і пружна. Сидіння спинки має центруюче-фіксуючі отвори 7 і прорізь 8 для вміщення провушини 9 штанги 10 вібраційно-гальмівного механізму регульованого навантаження і фіксації її пальцем з защіпкою 11. Зверху спинки приєднано з можливістю радіального і вертикального переміщення підпружиненого до неї (пружиною 12) і вставленого на пружному стрижні 13 підголовника 4, який має шарнір 14 закріплення на торці стрижня 13 з можливістю розведення-зведення і фіксації один до одного підщелепні і підзатилочні захвати 15 шиї пацієнта зі спільною защіпкою 16 (Фіг.4, 5, 6, 10). Підплечеві упори 3 встановлені позаду спинки з можливістю переміщення окремо кожного із них і фіксації у протилежних отворах 6 перфорації защіпками 17. Ці упори з'єднані між собою грудним 18 ременем з липучкою, нижче якого на спині закріплено подібний поперековий 19 ремінь. Які позаду мають м'які гумові амортизатори 20 для поглиблення контактів спинки з поверхнею ванни 21. Такі ж амортизатори прикріплені і під сидінням. 5 Підголовник 4 і упори 3 виконані знімними, а вібраційно-гальмівний Механізм регульованого навантаження - знімний і переставний, з поворотом на 180. Цей механізм 2 виконано у вигляді жорсткої пластинчатої штанги 10, яка має кінцеві вушка 9, прикріплену до неї посередині дисковидну перетинку 29 і бокові вирізи 23, виконані з обох боків штанги на її вібростворуючої половини. На цю половину надіто циліндр 24, донна бокова сторона якого 25 має прорізь 26, у якій вміщена штанга 10, а по боках цієї прорізі створені канали 27 з можливістю перекриття їх гвинтовими створами 28 (Фіг.4, 5, 8). Вушка 9 слугують закріпленню пальцями з защипками 11 штанги 10 спереду до дна ванни, через її виливний отвір 29, а позаду - у вирізі 8 сидіння спинки 1. На циліндр 24 насаджена обойма 30 з фіксуючим гвинтом 31, до якої шарнірами 32 прикріплені педалі - поручні 33 у вигляді жорстких трубок з кріпильними ременями і липучками, що створюють засіб прийняття і переміщення навантаження виборочно від рук, чи від ніг пацієнта 5 (Фіг.7). Для направлення рухів циліндра по штанзі на ній закріплена дисковидна перетинка 22, а для фіксації сидіння 1а і спинки 1 - грудний 18 і поперековий 19 ремені з липучками. Для транспортування і збереження пристрою мається чохол-вализа 34, в яку він вкладається у розібраному вигляді (Фіг.3). Використовують пристрій для пасивного і активного реабілітаційного відпочинку, для зняття втомленості і повернення робочої активності в діяльності і оздоровчому відпочинку. Його виймають із чохла 34, складають у робочий стан (Фіг.4), вміщують у підігріту воду ванни і закріпляють його штангу 10 у її зливному отворі 29, і у прорізі сидіння спинки, вставленнями в них пальців защіпок 11. Пристрій готовий до застосування - пасивного і активного відпочинку у вигляді відомих фізичних вправ і нахилів тулуба вперед, назад і в сторони з захватом і переміщеннями навантажувальних поручнів 33 руками і при педалюванні педалей ногами (Фіг.1, 2). Всі рухи при вправах можливо виконувати плавно з різною швидкістю нахилів тіла і в умовах вибростимуляції - для підвищення їх оздоровчої активності. Для виконання плавних рухів штангу 10 закріплюють так, щоб гладка її половина була б направлена вперед - до зливного отвору 29. В такому разі циліндр 24, надітий на штангу, переміщують назад під впливом рухів пацієнта по штанзі 10, стискує воду між дном 25 і перетинкою 22, як поршнем і вода знаходить вихід із циліндра через бокові канали 27 у прорізі 26 дна 25, чим створює гальмуючий ефект, який сприймається пацієнтом як навантаження постійної Динамічної сили, яку можливо регулювати переміщеннями у каналах 27 і 28 їх гвинтами (Фіг.8). Зменшення пропускної можливості цих каналів веде до збільшення навантаження навпаки, при збільшенні їх отворів, навантаження зменшується до необхідної величини, що залежить від необхідності реабілітації при розумовій фізичній праці. Вібростимуляцію застосовують для підвищення ефективності реабілітаційних можливостей пристрою. Вона створюється застосуванням у пристрої другої вібростимулюючої половини штанги 10, тієї, на якій 87376 6 виконані вирізи 23 (Фіг.8). Вібрація при цьому створюється різкою зміною навантаження на пацієнтачерез засіб 5, на його руки, чи ноги, а від так, то і на все тіло. Переміщення циліндра 24 і стиск води у ньому при фізичних вправах призводить до випуску її через канали 27 не постійними потоками, а з ритмічними змінами їх швидкості проходження і об'ємів маси. Швидкість і об'єм постійні у ті періоди руху циліндра, коли у прорізь 26 його дна переміщується розширений участок штанги 10, а, коли на заміну йому наступають вирізи 23, то отвори каналів 27 при цьому різко збільшуються і опора потоку води зменшується при переміщенні циліндра повздовж штанги і передається на тіло пацієнта через засіб 5 у вигляді вібростимуляції. Температура води у ванні постійно регулюється пацієнтом від водопостачальної системи, а характер рухомих і дихальних вправ підбирається залежно від природи стресу і його інтенсивності. Після застосування пристрій вкладають в чохол 34 для збереження і транспортування. Особливістю пристрою є те, що дає можливість виконувати аналогічні функції реабілітації після стресу, як найближчий аналог, але він дає можливість розширити їх, включив вправи для ніг, забезпечити опорно-стиковочні площі контакту тіла з елементами пристрою (сидіння, спинки, підголовника) перфорованими отворами для пропуску води і повітря, а також масажним покриттям у вигляді рельєфу, створеного отворами і їх обмеженням густо розташованими по масажним покриттям. Доповнені засоби для вправ при плавному вібростимулюючому руху, передаваемому на тіло пацієнта не тільки через сидіння і руки, а і через ноги по більш широкій амплітуді. А, головне, вдалось зменшити і спростити конструкцію, забезпечуючи вібростимуляцію - замість складного, громіздкого і трудоемкого механізму, включающого пружини-важелі, опорні осі, ролики-котки і габаритні поручні, які виходять на поверхність води у ванні, створено засіб прийняття і переміщення навантаження цілком занурений під водою і не включающий важелі, котки і шарніри. Особливо відрізняється простотою конструкції навантажувально-вібростимулюючого засобу, те ж зануреного у воду ванни і забезпечующего навантаження і вібрацію у воді і за допомогою води, що наряду з іншими відрізняючими ознаками значно спростило, зменшило габарити, вагу і складність технології виготовлення пропонованого пристрою, збереження і уход за ним, зробило його портативним, придатним для застосування не тільки у домашніх умовах, а і для використання на дачі, на роботі, в саду, де є якась комунальна ванна. Таким чином, технічною і практичною значимою перевагою пропонованого пристрою від найближчого аналогу є те, що він значно менший по габаритам і вазі, простіший і більш надійний по конструкції, не потребує складного технічного обслуговування, дає більшу можливість включати у фізичну активність ноги, чим розширює його реабілітаційні можливості і до того ж здатний на збереження у кращих умовах і використання вдома і у інших умовах відпочинку і праці. 7 Комп’ютерна верстка Н. Лиcенко 87376 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
