Подрібнювач

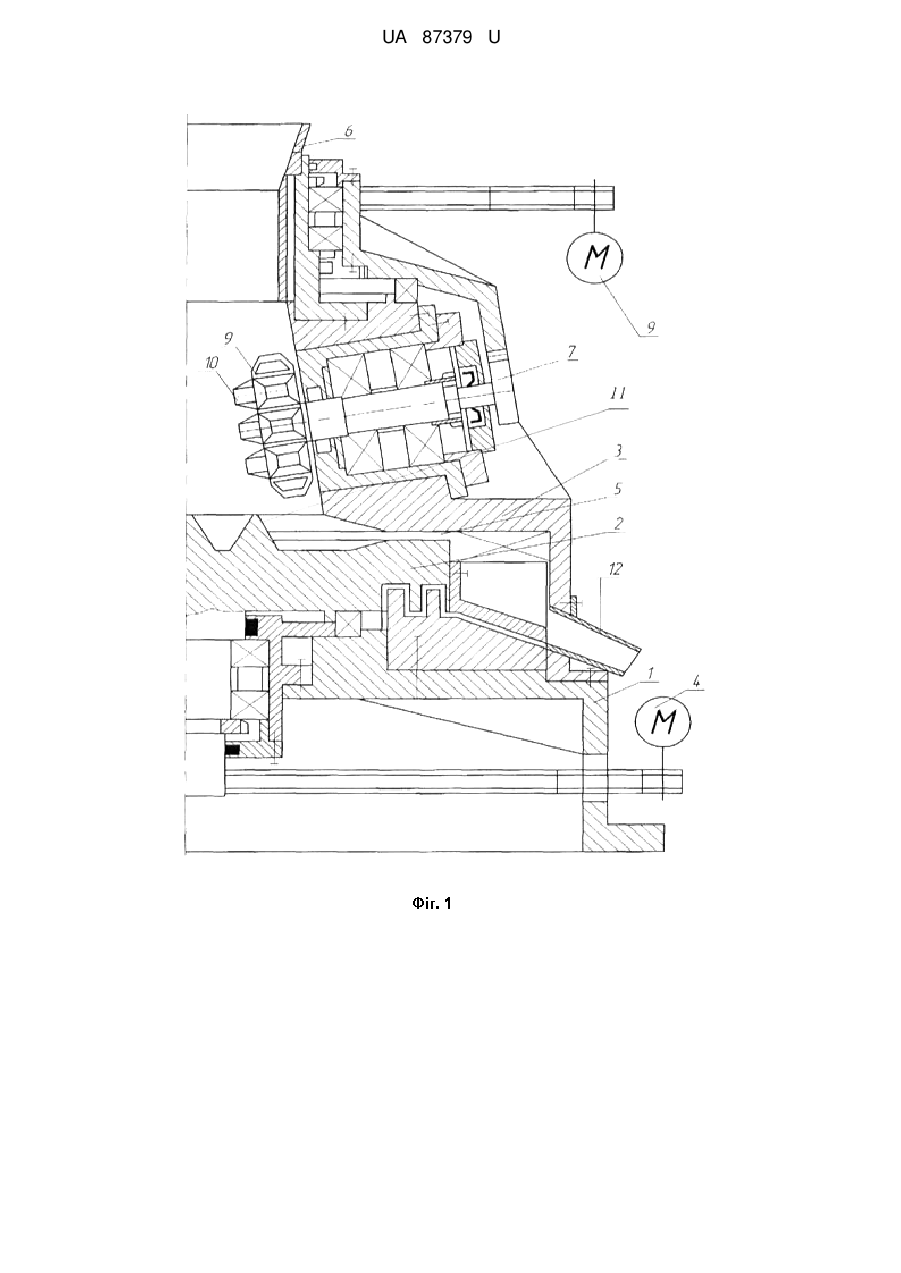

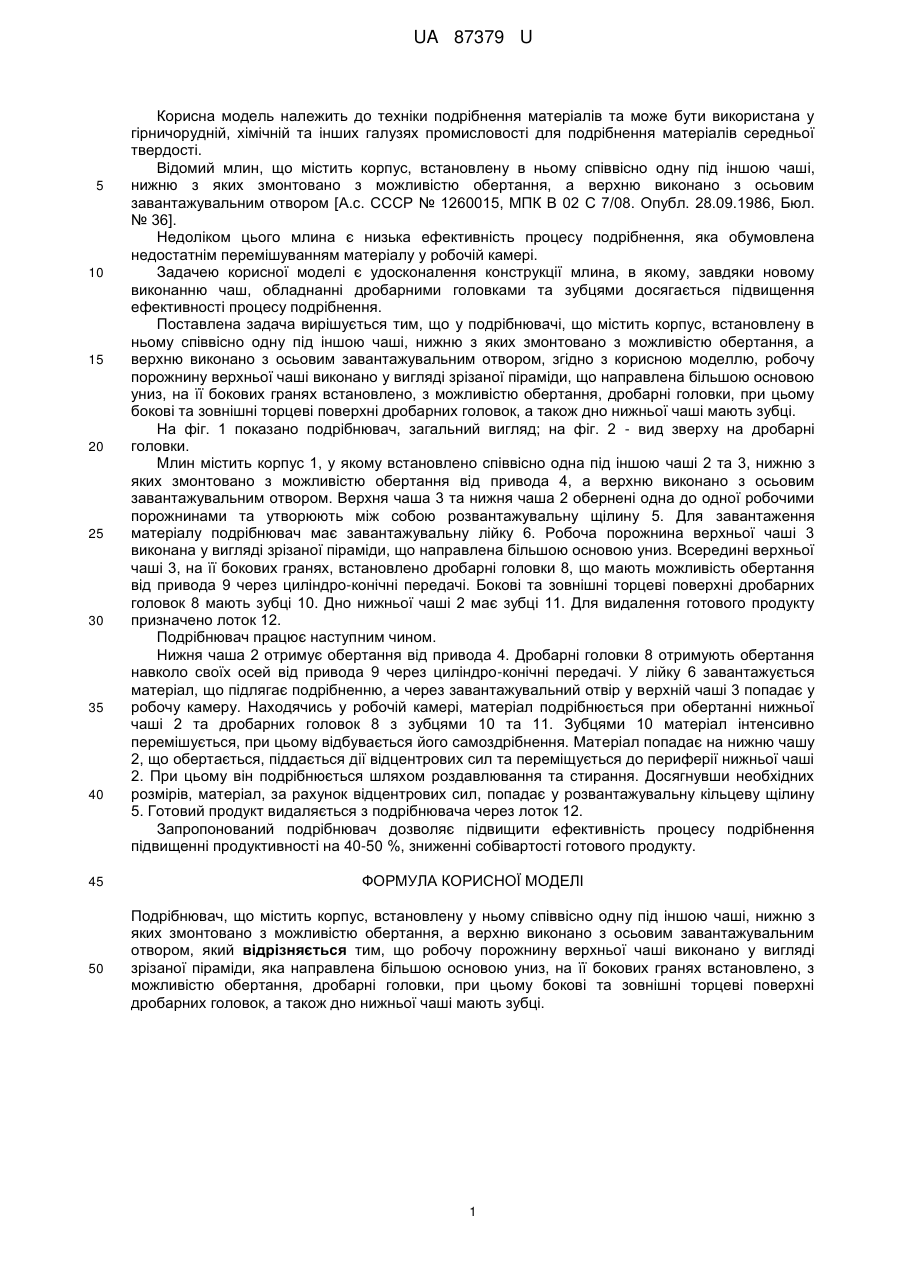

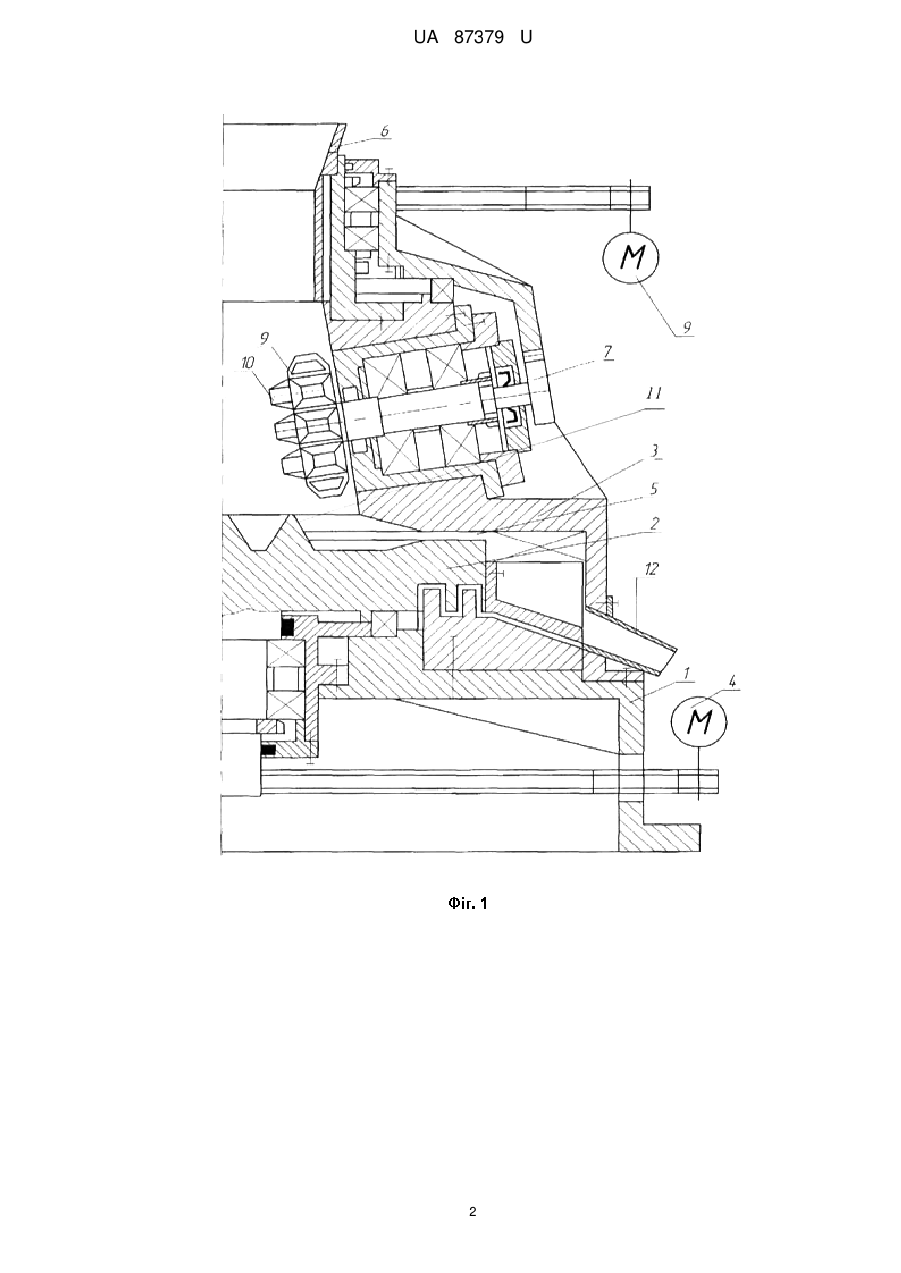

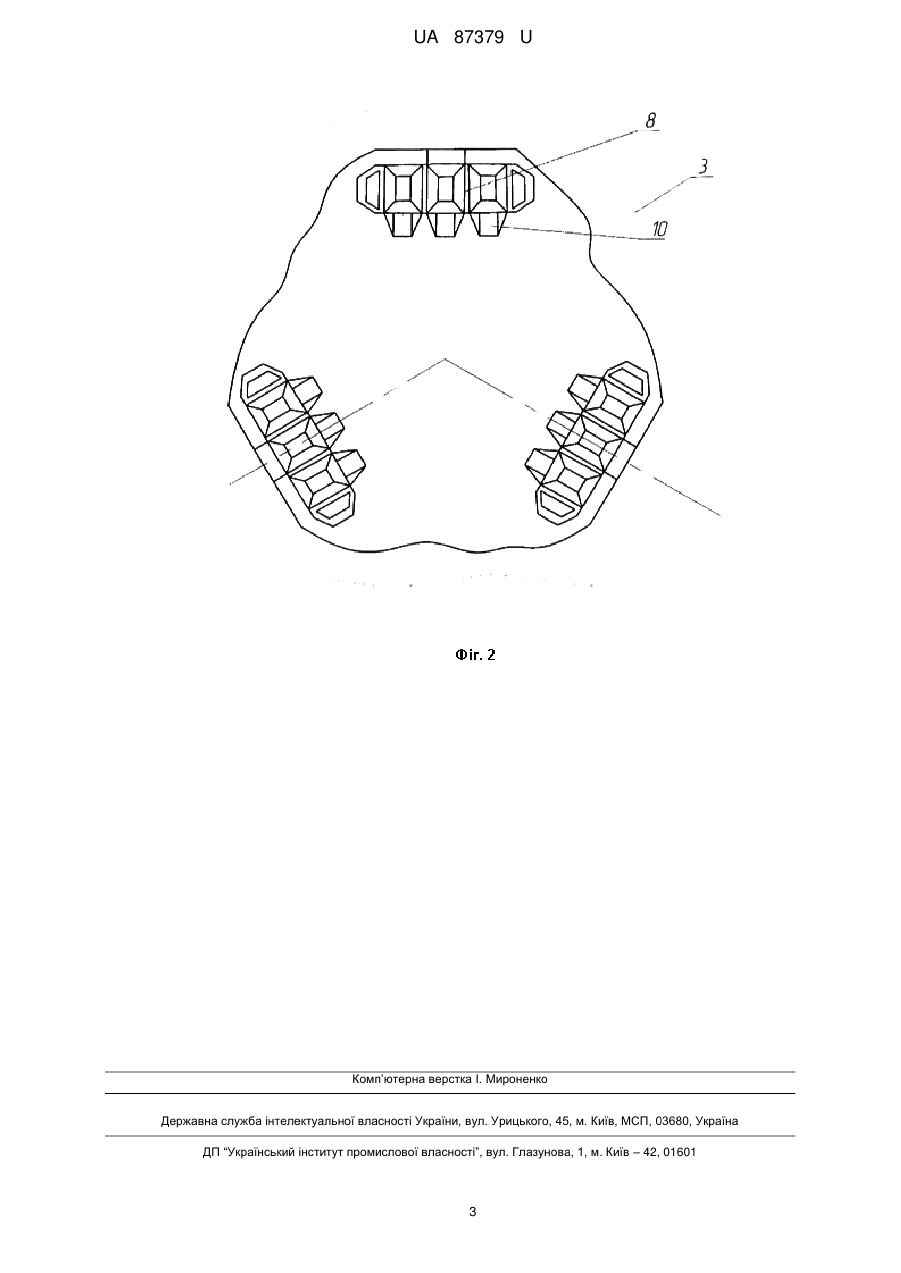

Реферат: Подрібнювач, що містить корпус, встановлену у ньому співвісно одну під іншою чаші, нижню з яких змонтовано з можливістю обертання, а верхню виконано з осьовим завантажувальним отвором, причому що робочу порожнину верхньої чаші виконано у вигляді зрізаної піраміди, яка направлена більшою основою униз, на її бокових гранях встановлено, з можливістю обертання, дробарні головки, при цьому бокові та зовнішні торцеві поверхні дробарних головок, а також дно нижньої чаші мають зубці. UA 87379 U (54) ПОДРІБНЮВАЧ UA 87379 U UA 87379 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до техніки подрібнення матеріалів та може бути використана у гірничорудній, хімічній та інших галузях промисловості для подрібнення матеріалів середньої твердості. Відомий млин, що містить корпус, встановлену в ньому співвісно одну під іншою чаші, нижню з яких змонтовано з можливістю обертання, а верхню виконано з осьовим завантажувальним отвором [А.с. СССР № 1260015, МПК В 02 С 7/08. Опубл. 28.09.1986, Бюл. № 36]. Недоліком цього млина є низька ефективність процесу подрібнення, яка обумовлена недостатнім перемішуванням матеріалу у робочій камері. Задачею корисної моделі є удосконалення конструкції млина, в якому, завдяки новому виконанню чаш, обладнанні дробарними головками та зубцями досягається підвищення ефективності процесу подрібнення. Поставлена задача вирішується тим, що у подрібнювачі, що містить корпус, встановлену в ньому співвісно одну під іншою чаші, нижню з яких змонтовано з можливістю обертання, а верхню виконано з осьовим завантажувальним отвором, згідно з корисною моделлю, робочу порожнину верхньої чаші виконано у вигляді зрізаної піраміди, що направлена більшою основою униз, на її бокових гранях встановлено, з можливістю обертання, дробарні головки, при цьому бокові та зовнішні торцеві поверхні дробарних головок, а також дно нижньої чаші мають зубці. На фіг. 1 показано подрібнювач, загальний вигляд; на фіг. 2 - вид зверху на дробарні головки. Млин містить корпус 1, у якому встановлено співвісно одна під іншою чаші 2 та 3, нижню з яких змонтовано з можливістю обертання від привода 4, а верхню виконано з осьовим завантажувальним отвором. Верхня чаша 3 та нижня чаша 2 обернені одна до одної робочими порожнинами та утворюють між собою розвантажувальну щілину 5. Для завантаження матеріалу подрібнювач має завантажувальну лійку 6. Робоча порожнина верхньої чаші 3 виконана у вигляді зрізаної піраміди, що направлена більшою основою униз. Всередині верхньої чаші 3, на її бокових гранях, встановлено дробарні головки 8, що мають можливість обертання від привода 9 через циліндро-конічні передачі. Бокові та зовнішні торцеві поверхні дробарних головок 8 мають зубці 10. Дно нижньої чаші 2 має зубці 11. Для видалення готового продукту призначено лоток 12. Подрібнювач працює наступним чином. Нижня чаша 2 отримує обертання від привода 4. Дробарні головки 8 отримують обертання навколо своїх осей від привода 9 через циліндро-конічні передачі. У лійку 6 завантажується матеріал, що підлягає подрібненню, а через завантажувальний отвір у верхній чаші 3 попадає у робочу камеру. Находячись у робочій камері, матеріал подрібнюється при обертанні нижньої чаші 2 та дробарних головок 8 з зубцями 10 та 11. Зубцями 10 матеріал інтенсивно перемішується, при цьому відбувається його самоздрібнення. Матеріал попадає на нижню чашу 2, що обертається, піддається дії відцентрових сил та переміщується до периферії нижньої чаші 2. При цьому він подрібнюється шляхом роздавлювання та стирання. Досягнувши необхідних розмірів, матеріал, за рахунок відцентрових сил, попадає у розвантажувальну кільцеву щілину 5. Готовий продукт видаляється з подрібнювача через лоток 12. Запропонований подрібнювач дозволяє підвищити ефективність процесу подрібнення підвищенні продуктивності на 40-50 %, зниженні собівартості готового продукту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Подрібнювач, що містить корпус, встановлену у ньому співвісно одну під іншою чаші, нижню з яких змонтовано з можливістю обертання, а верхню виконано з осьовим завантажувальним отвором, який відрізняється тим, що робочу порожнину верхньої чаші виконано у вигляді зрізаної піраміди, яка направлена більшою основою униз, на її бокових гранях встановлено, з можливістю обертання, дробарні головки, при цьому бокові та зовнішні торцеві поверхні дробарних головок, а також дно нижньої чаші мають зубці. 1 UA 87379 U 2 UA 87379 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
