Подрібнювач

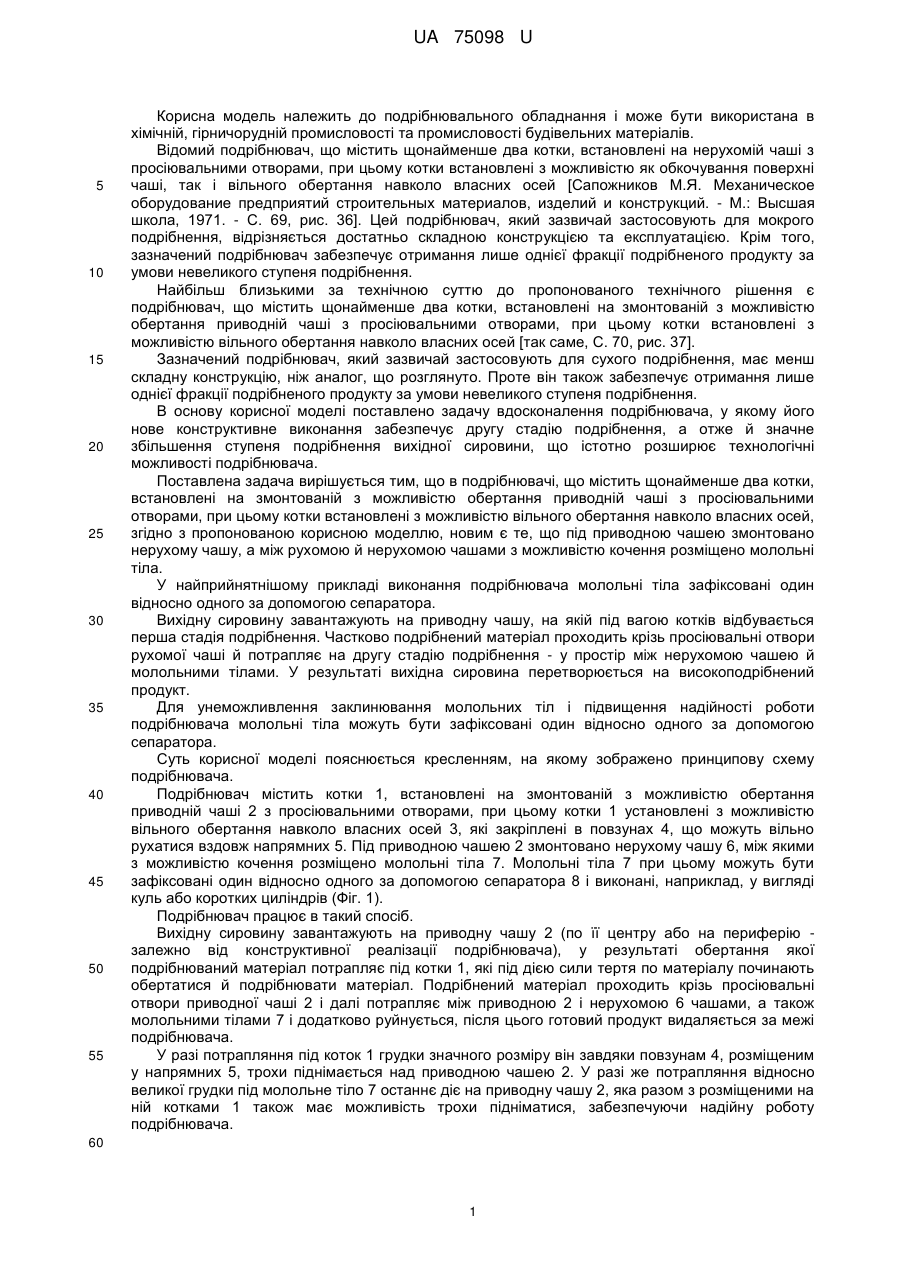

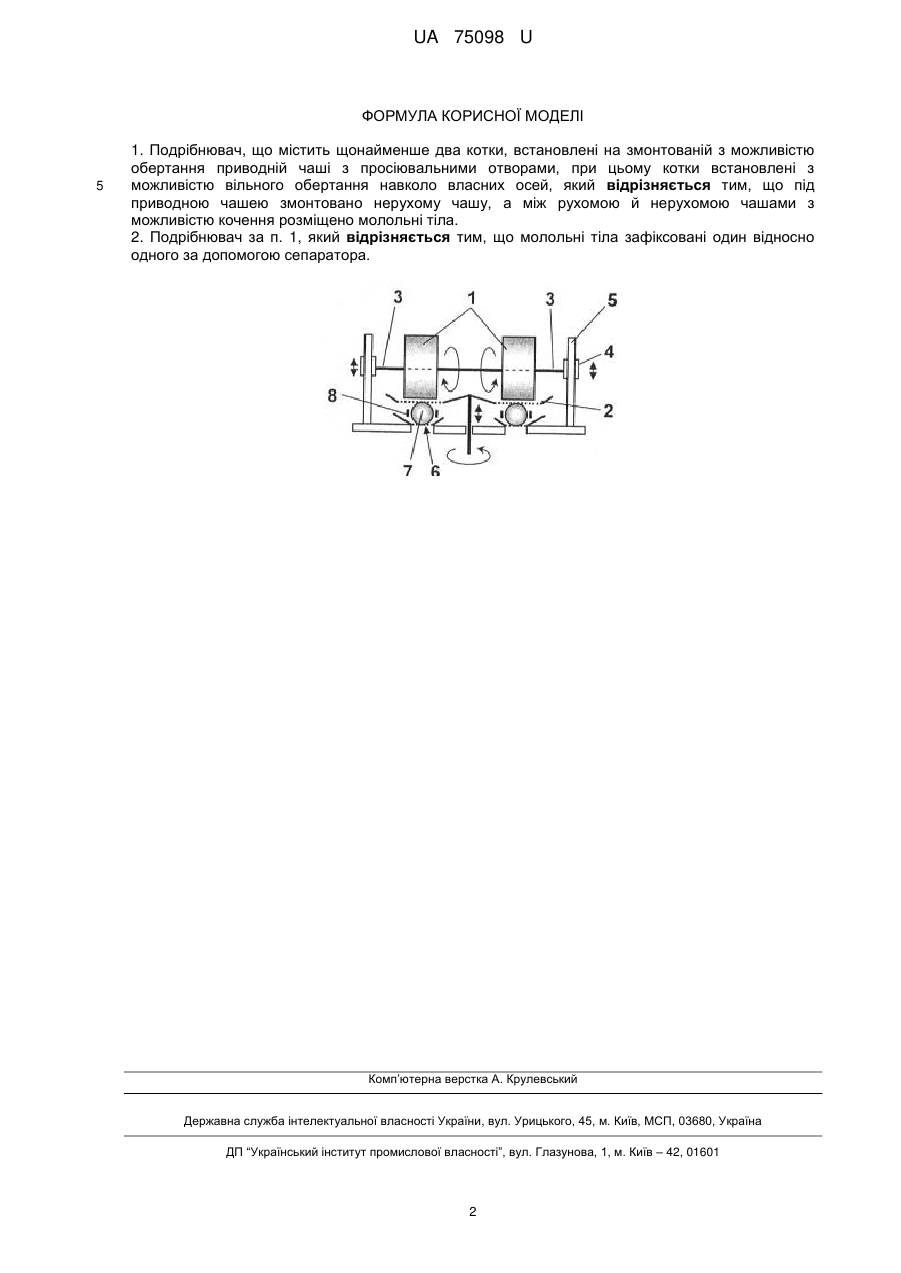

Реферат: UA 75098 U UA 75098 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до подрібнювального обладнання і може бути використана в хімічній, гірничорудній промисловості та промисловості будівельних матеріалів. Відомий подрібнювач, що містить щонайменше два котки, встановлені на нерухомій чаші з просіювальними отворами, при цьому котки встановлені з можливістю як обкочування поверхні чаші, так і вільного обертання навколо власних осей [Сапожников М.Я. Механическое оборудование предприятий строительных материалов, изделий и конструкций. - М.: Высшая школа, 1971. - С. 69, рис. 36]. Цей подрібнювач, який зазвичай застосовують для мокрого подрібнення, відрізняється достатньо складною конструкцією та експлуатацією. Крім того, зазначений подрібнювач забезпечує отримання лише однієї фракції подрібненого продукту за умови невеликого ступеня подрібнення. Найбільш близькими за технічною суттю до пропонованого технічного рішення є подрібнювач, що містить щонайменше два котки, встановлені на змонтованій з можливістю обертання приводній чаші з просіювальними отворами, при цьому котки встановлені з можливістю вільного обертання навколо власних осей [так саме, С. 70, рис. 37]. Зазначений подрібнювач, який зазвичай застосовують для сухого подрібнення, має менш складну конструкцію, ніж аналог, що розглянуто. Проте він також забезпечує отримання лише однієї фракції подрібненого продукту за умови невеликого ступеня подрібнення. В основу корисної моделі поставлено задачу вдосконалення подрібнювача, у якому його нове конструктивне виконання забезпечує другу стадію подрібнення, а отже й значне збільшення ступеня подрібнення вихідної сировини, що істотно розширює технологічні можливості подрібнювача. Поставлена задача вирішується тим, що в подрібнювачі, що містить щонайменше два котки, встановлені на змонтованій з можливістю обертання приводній чаші з просіювальними отворами, при цьому котки встановлені з можливістю вільного обертання навколо власних осей, згідно з пропонованою корисною моделлю, новим є те, що під приводною чашею змонтовано нерухому чашу, а між рухомою й нерухомою чашами з можливістю кочення розміщено молольні тіла. У найприйнятнішому прикладі виконання подрібнювача молольні тіла зафіксовані один відносно одного за допомогою сепаратора. Вихідну сировину завантажують на приводну чашу, на якій під вагою котків відбувається перша стадія подрібнення. Частково подрібнений матеріал проходить крізь просіювальні отвори рухомої чаші й потрапляє на другу стадію подрібнення - у простір між нерухомою чашею й молольними тілами. У результаті вихідна сировина перетворюється на високоподрібнений продукт. Для унеможливлення заклинювання молольних тіл і підвищення надійності роботи подрібнювача молольні тіла можуть бути зафіксовані один відносно одного за допомогою сепаратора. Суть корисної моделі пояснюється кресленням, на якому зображено принципову схему подрібнювача. Подрібнювач містить котки 1, встановлені на змонтованій з можливістю обертання приводній чаші 2 з просіювальними отворами, при цьому котки 1 установлені з можливістю вільного обертання навколо власних осей 3, які закріплені в повзунах 4, що можуть вільно рухатися вздовж напрямних 5. Під приводною чашею 2 змонтовано нерухому чашу 6, між якими з можливістю кочення розміщено молольні тіла 7. Молольні тіла 7 при цьому можуть бути зафіксовані один відносно одного за допомогою сепаратора 8 і виконані, наприклад, у вигляді куль або коротких циліндрів (Фіг. 1). Подрібнювач працює в такий спосіб. Вихідну сировину завантажують на приводну чашу 2 (по її центру або на периферію залежно від конструктивної реалізації подрібнювача), у результаті обертання якої подрібнюваний матеріал потрапляє під котки 1, які під дією сили тертя по матеріалу починають обертатися й подрібнювати матеріал. Подрібнений матеріал проходить крізь просіювальні отвори приводної чаші 2 і далі потрапляє між приводною 2 і нерухомою 6 чашами, а також молольними тілами 7 і додатково руйнується, після цього готовий продукт видаляється за межі подрібнювача. У разі потрапляння під коток 1 грудки значного розміру він завдяки повзунам 4, розміщеним у напрямних 5, трохи піднімається над приводною чашею 2. У разі же потрапляння відносно великої грудки під молольне тіло 7 останнє діє на приводну чашу 2, яка разом з розміщеними на ній котками 1 також має можливість трохи підніматися, забезпечуючи надійну роботу подрібнювача. 60 1 UA 75098 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Подрібнювач, що містить щонайменше два котки, встановлені на змонтованій з можливістю обертання приводній чаші з просіювальними отворами, при цьому котки встановлені з можливістю вільного обертання навколо власних осей, який відрізняється тим, що під приводною чашею змонтовано нерухому чашу, а між рухомою й нерухомою чашами з можливістю кочення розміщено молольні тіла. 2. Подрібнювач за п. 1, який відрізняється тим, що молольні тіла зафіксовані один відносно одного за допомогою сепаратора. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
