Подрібнювач

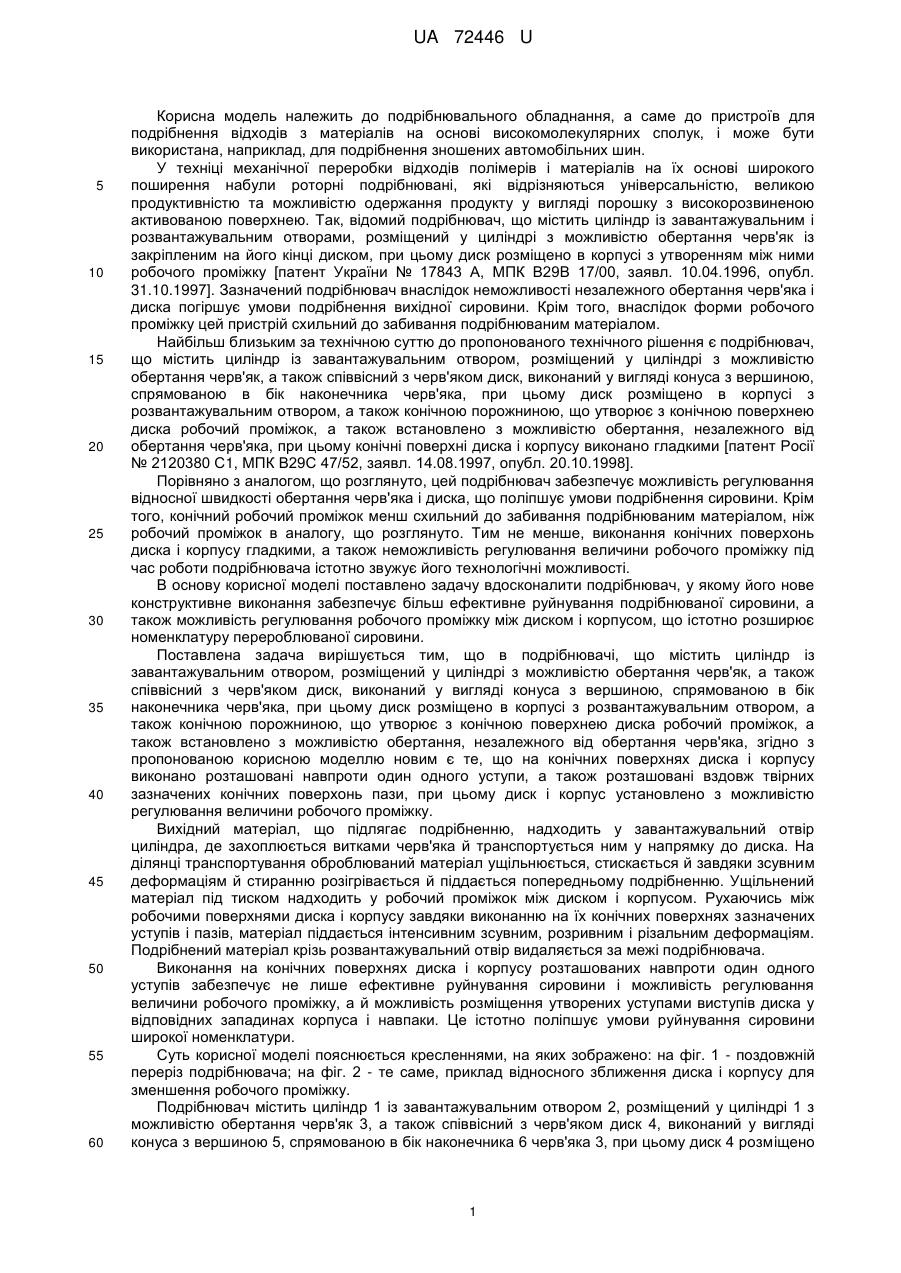

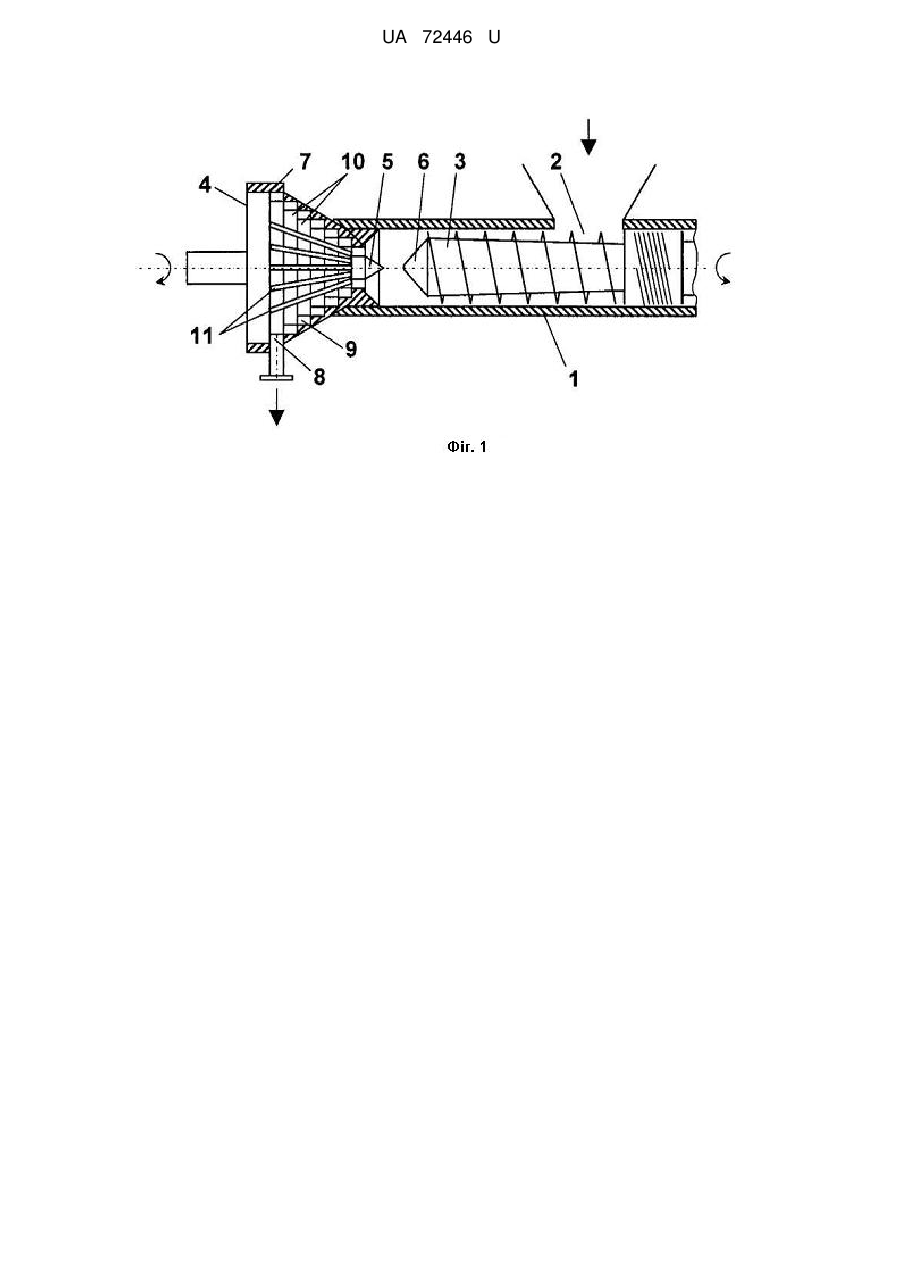

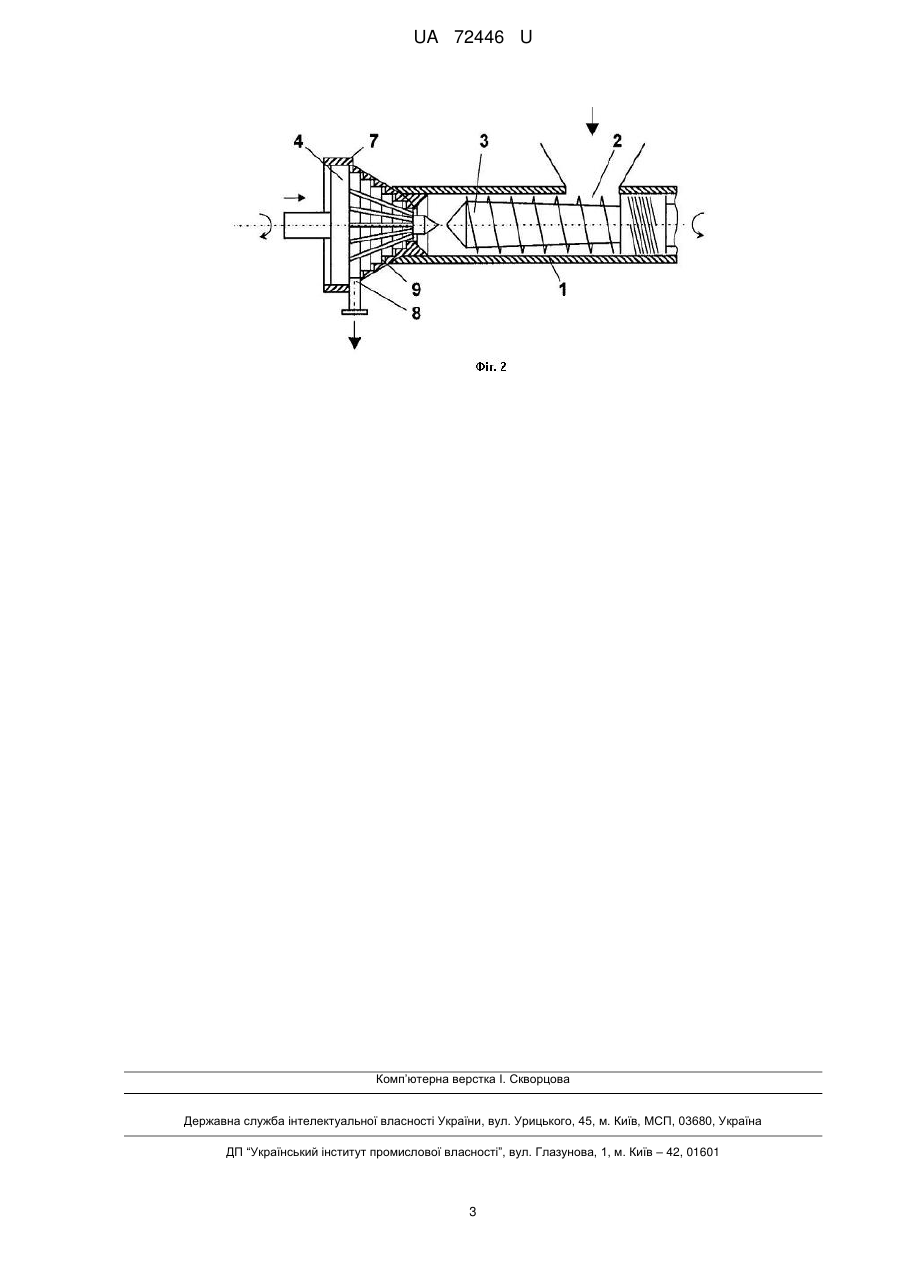

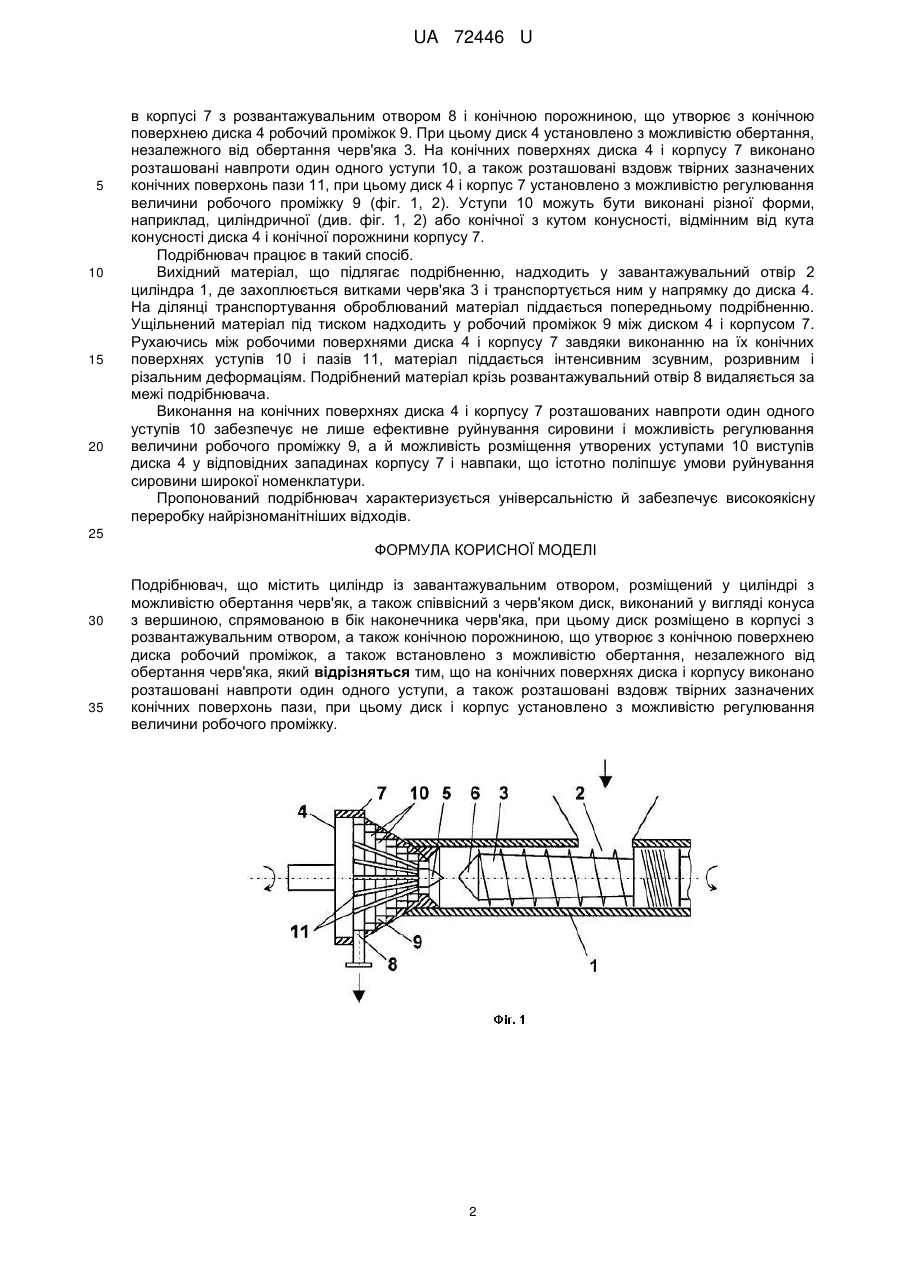

Реферат: Подрібнювач містить циліндр із завантажувальним отвором, розміщений у циліндрі з можливістю обертання черв'як, а також співвісний з черв'яком диск, виконаний у вигляді конуса з вершиною, спрямованою в бік наконечника черв'яка. Диск розміщено в корпусі з розвантажувальним отвором, а також конічною порожниною, що утворює з конічною поверхнею диска робочий проміжок, а також встановлено з можливістю обертання, незалежного від обертання черв'яка. На конічних поверхнях диска і корпусу виконано розташовані навпроти один одного уступи, а також розташовані вздовж твірних зазначених конічних поверхонь пази. При цьому диск і корпус установлено з можливістю регулювання величини робочого проміжку. UA 72446 U (12) UA 72446 U UA 72446 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до подрібнювального обладнання, а саме до пристроїв для подрібнення відходів з матеріалів на основі високомолекулярних сполук, і може бути використана, наприклад, для подрібнення зношених автомобільних шин. У техніці механічної переробки відходів полімерів і матеріалів на їх основі широкого поширення набули роторні подрібнювані, які відрізняються універсальністю, великою продуктивністю та можливістю одержання продукту у вигляді порошку з високорозвиненою активованою поверхнею. Так, відомий подрібнювач, що містить циліндр із завантажувальним і розвантажувальним отворами, розміщений у циліндрі з можливістю обертання черв'як із закріпленим на його кінці диском, при цьому диск розміщено в корпусі з утворенням між ними робочого проміжку [патент України № 17843 А, МПК В29В 17/00, заявл. 10.04.1996, опубл. 31.10.1997]. Зазначений подрібнювач внаслідок неможливості незалежного обертання черв'яка і диска погіршує умови подрібнення вихідної сировини. Крім того, внаслідок форми робочого проміжку цей пристрій схильний до забивання подрібнюваним матеріалом. Найбільш близьким за технічною суттю до пропонованого технічного рішення є подрібнювач, що містить циліндр із завантажувальним отвором, розміщений у циліндрі з можливістю обертання черв'як, а також співвісний з черв'яком диск, виконаний у вигляді конуса з вершиною, спрямованою в бік наконечника черв'яка, при цьому диск розміщено в корпусі з розвантажувальним отвором, а також конічною порожниною, що утворює з конічною поверхнею диска робочий проміжок, а також встановлено з можливістю обертання, незалежного від обертання черв'яка, при цьому конічні поверхні диска і корпусу виконано гладкими [патент Росії № 2120380 С1, МПК В29С 47/52, заявл. 14.08.1997, опубл. 20.10.1998]. Порівняно з аналогом, що розглянуто, цей подрібнювач забезпечує можливість регулювання відносної швидкості обертання черв'яка і диска, що поліпшує умови подрібнення сировини. Крім того, конічний робочий проміжок менш схильний до забивання подрібнюваним матеріалом, ніж робочий проміжок в аналогу, що розглянуто. Тим не менше, виконання конічних поверхонь диска і корпусу гладкими, а також неможливість регулювання величини робочого проміжку під час роботи подрібнювача істотно звужує його технологічні можливості. В основу корисної моделі поставлено задачу вдосконалити подрібнювач, у якому його нове конструктивне виконання забезпечує більш ефективне руйнування подрібнюваної сировини, а також можливість регулювання робочого проміжку між диском і корпусом, що істотно розширює номенклатуру перероблюваної сировини. Поставлена задача вирішується тим, що в подрібнювачі, що містить циліндр із завантажувальним отвором, розміщений у циліндрі з можливістю обертання черв'як, а також співвісний з черв'яком диск, виконаний у вигляді конуса з вершиною, спрямованою в бік наконечника черв'яка, при цьому диск розміщено в корпусі з розвантажувальним отвором, а також конічною порожниною, що утворює з конічною поверхнею диска робочий проміжок, а також встановлено з можливістю обертання, незалежного від обертання черв'яка, згідно з пропонованою корисною моделлю новим є те, що на конічних поверхнях диска і корпусу виконано розташовані навпроти один одного уступи, а також розташовані вздовж твірних зазначених конічних поверхонь пази, при цьому диск і корпус установлено з можливістю регулювання величини робочого проміжку. Вихідний матеріал, що підлягає подрібненню, надходить у завантажувальний отвір циліндра, де захоплюється витками черв'яка й транспортується ним у напрямку до диска. На ділянці транспортування оброблюваний матеріал ущільнюється, стискається й завдяки зсувним деформаціям й стиранню розігрівається й піддається попередньому подрібненню. Ущільнений матеріал під тиском надходить у робочий проміжок між диском і корпусом. Рухаючись між робочими поверхнями диска і корпусу завдяки виконанню на їх конічних поверхнях зазначених уступів і пазів, матеріал піддається інтенсивним зсувним, розривним і різальним деформаціям. Подрібнений матеріал крізь розвантажувальний отвір видаляється за межі подрібнювача. Виконання на конічних поверхнях диска і корпусу розташованих навпроти один одного уступів забезпечує не лише ефективне руйнування сировини і можливість регулювання величини робочого проміжку, а й можливість розміщення утворених уступами виступів диска у відповідних западинах корпуса і навпаки. Це істотно поліпшує умови руйнування сировини широкої номенклатури. Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - поздовжній переріз подрібнювача; на фіг. 2 - те саме, приклад відносного зближення диска і корпусу для зменшення робочого проміжку. Подрібнювач містить циліндр 1 із завантажувальним отвором 2, розміщений у циліндрі 1 з можливістю обертання черв'як 3, а також співвісний з черв'яком диск 4, виконаний у вигляді конуса з вершиною 5, спрямованою в бік наконечника 6 черв'яка 3, при цьому диск 4 розміщено 1 UA 72446 U 5 10 15 20 в корпусі 7 з розвантажувальним отвором 8 і конічною порожниною, що утворює з конічною поверхнею диска 4 робочий проміжок 9. При цьому диск 4 установлено з можливістю обертання, незалежного від обертання черв'яка 3. На конічних поверхнях диска 4 і корпусу 7 виконано розташовані навпроти один одного уступи 10, а також розташовані вздовж твірних зазначених конічних поверхонь пази 11, при цьому диск 4 і корпус 7 установлено з можливістю регулювання величини робочого проміжку 9 (фіг. 1, 2). Уступи 10 можуть бути виконані різної форми, наприклад, циліндричної (див. фіг. 1, 2) або конічної з кутом конусності, відмінним від кута конусності диска 4 і конічної порожнини корпусу 7. Подрібнювач працює в такий спосіб. Вихідний матеріал, що підлягає подрібненню, надходить у завантажувальний отвір 2 циліндра 1, де захоплюється витками черв'яка 3 і транспортується ним у напрямку до диска 4. На ділянці транспортування оброблюваний матеріал піддається попередньому подрібненню. Ущільнений матеріал під тиском надходить у робочий проміжок 9 між диском 4 і корпусом 7. Рухаючись між робочими поверхнями диска 4 і корпусу 7 завдяки виконанню на їх конічних поверхнях уступів 10 і пазів 11, матеріал піддається інтенсивним зсувним, розривним і різальним деформаціям. Подрібнений матеріал крізь розвантажувальний отвір 8 видаляється за межі подрібнювача. Виконання на конічних поверхнях диска 4 і корпусу 7 розташованих навпроти один одного уступів 10 забезпечує не лише ефективне руйнування сировини і можливість регулювання величини робочого проміжку 9, а й можливість розміщення утворених уступами 10 виступів диска 4 у відповідних западинах корпусу 7 і навпаки, що істотно поліпшує умови руйнування сировини широкої номенклатури. Пропонований подрібнювач характеризується універсальністю й забезпечує високоякісну переробку найрізноманітніших відходів. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Подрібнювач, що містить циліндр із завантажувальним отвором, розміщений у циліндрі з можливістю обертання черв'як, а також співвісний з черв'яком диск, виконаний у вигляді конуса з вершиною, спрямованою в бік наконечника черв'яка, при цьому диск розміщено в корпусі з розвантажувальним отвором, а також конічною порожниною, що утворює з конічною поверхнею диска робочий проміжок, а також встановлено з можливістю обертання, незалежного від обертання черв'яка, який відрізняться тим, що на конічних поверхнях диска і корпусу виконано розташовані навпроти один одного уступи, а також розташовані вздовж твірних зазначених конічних поверхонь пази, при цьому диск і корпус установлено з можливістю регулювання величини робочого проміжку. 2 UA 72446 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
