Нетканий стьобаний текстильний матеріал

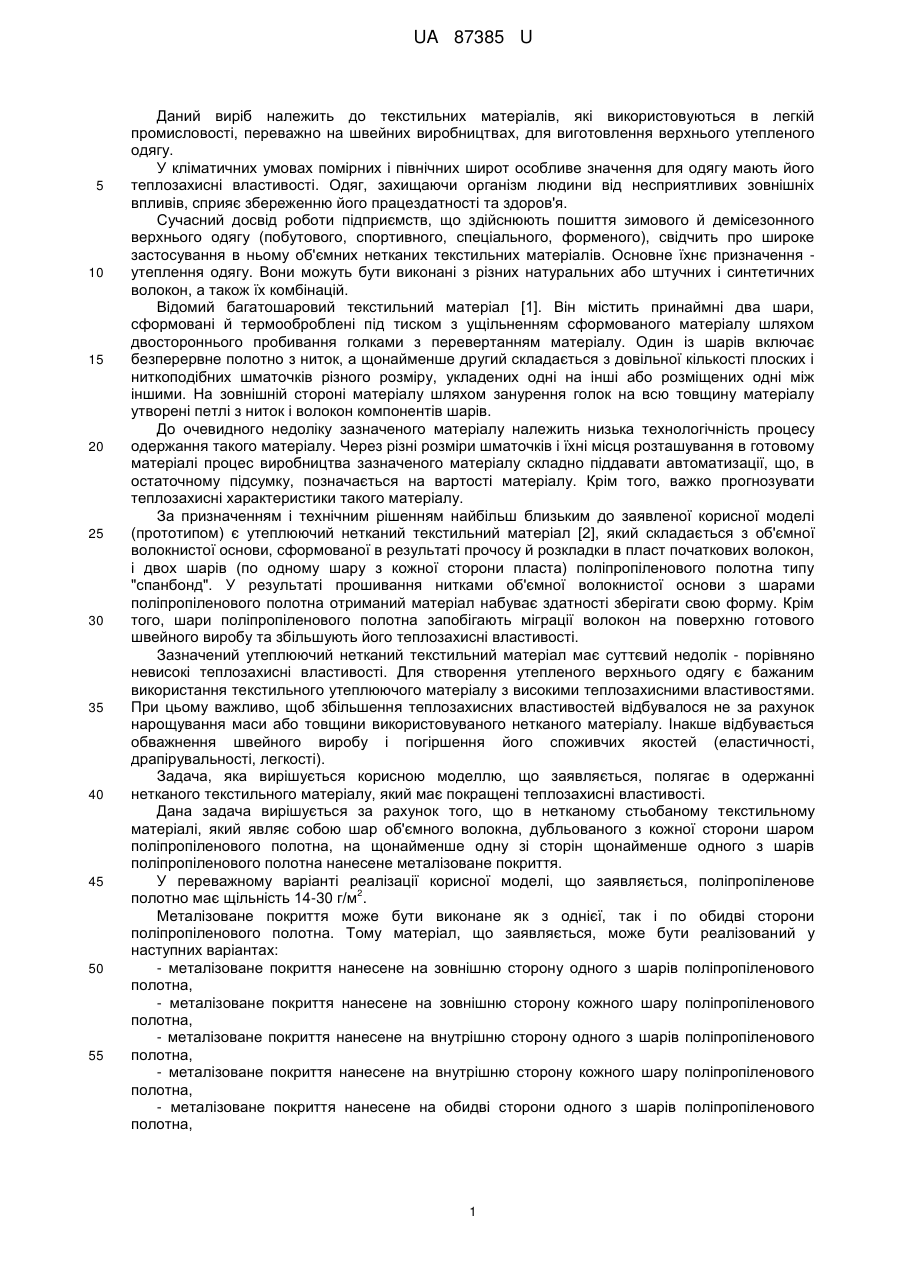

Реферат: Нетканий стьобаний текстильний матеріал у вигляді шару об'ємного волокна, дубльованого з кожної сторони шаром поліпропіленового полотна, причому на щонайменше одну зі сторін щонайменше одного з шарів зазначеного полотна нанесене металізоване покриття. UA 87385 U (12) UA 87385 U UA 87385 U 5 10 15 20 25 30 35 40 45 50 55 Даний виріб належить до текстильних матеріалів, які використовуються в легкій промисловості, переважно на швейних виробництвах, для виготовлення верхнього утепленого одягу. У кліматичних умовах помірних і північних широт особливе значення для одягу мають його теплозахисні властивості. Одяг, захищаючи організм людини від несприятливих зовнішніх впливів, сприяє збереженню його працездатності та здоров'я. Сучасний досвід роботи підприємств, що здійснюють пошиття зимового й демісезонного верхнього одягу (побутового, спортивного, спеціального, форменого), свідчить про широке застосування в ньому об'ємних нетканих текстильних матеріалів. Основне їхнє призначення утеплення одягу. Вони можуть бути виконані з різних натуральних або штучних і синтетичних волокон, а також їх комбінацій. Відомий багатошаровий текстильний матеріал [1]. Він містить принаймні два шари, сформовані й термооброблені під тиском з ущільненням сформованого матеріалу шляхом двостороннього пробивання голками з перевертанням матеріалу. Один із шарів включає безперервне полотно з ниток, а щонайменше другий складається з довільної кількості плоских і ниткоподібних шматочків різного розміру, укладених одні на інші або розміщених одні між іншими. На зовнішній стороні матеріалу шляхом занурення голок на всю товщину матеріалу утворені петлі з ниток і волокон компонентів шарів. До очевидного недоліку зазначеного матеріалу належить низька технологічність процесу одержання такого матеріалу. Через різні розміри шматочків і їхні місця розташування в готовому матеріалі процес виробництва зазначеного матеріалу складно піддавати автоматизації, що, в остаточному підсумку, позначається на вартості матеріалу. Крім того, важко прогнозувати теплозахисні характеристики такого матеріалу. За призначенням і технічним рішенням найбільш близьким до заявленої корисної моделі (прототипом) є утеплюючий нетканий текстильний матеріал [2], який складається з об'ємної волокнистої основи, сформованої в результаті прочосу й розкладки в пласт початкових волокон, і двох шарів (по одному шару з кожної сторони пласта) поліпропіленового полотна типу "спанбонд". У результаті прошивання нитками об'ємної волокнистої основи з шарами поліпропіленового полотна отриманий матеріал набуває здатності зберігати свою форму. Крім того, шари поліпропіленового полотна запобігають міграції волокон на поверхню готового швейного виробу та збільшують його теплозахисні властивості. Зазначений утеплюючий нетканий текстильний матеріал має суттєвий недолік - порівняно невисокі теплозахисні властивості. Для створення утепленого верхнього одягу є бажаним використання текстильного утеплюючого матеріалу з високими теплозахисними властивостями. При цьому важливо, щоб збільшення теплозахисних властивостей відбувалося не за рахунок нарощування маси або товщини використовуваного нетканого матеріалу. Інакше відбувається обважнення швейного виробу і погіршення його споживчих якостей (еластичності, драпірувальності, легкості). Задача, яка вирішується корисною моделлю, що заявляється, полягає в одержанні нетканого текстильного матеріалу, який має покращені теплозахисні властивості. Дана задача вирішується за рахунок того, що в нетканому стьобаному текстильному матеріалі, який являє собою шар об'ємного волокна, дубльованого з кожної сторони шаром поліпропіленового полотна, на щонайменше одну зі сторін щонайменше одного з шарів поліпропіленового полотна нанесене металізоване покриття. У переважному варіанті реалізації корисної моделі, що заявляється, поліпропіленове 2 полотно має щільність 14-30 г/м . Металізоване покриття може бути виконане як з однієї, так і по обидві сторони поліпропіленового полотна. Тому матеріал, що заявляється, може бути реалізований у наступних варіантах: - металізоване покриття нанесене на зовнішню сторону одного з шарів поліпропіленового полотна, - металізоване покриття нанесене на зовнішню сторону кожного шару поліпропіленового полотна, - металізоване покриття нанесене на внутрішню сторону одного з шарів поліпропіленового полотна, - металізоване покриття нанесене на внутрішню сторону кожного шару поліпропіленового полотна, - металізоване покриття нанесене на обидві сторони одного з шарів поліпропіленового полотна, 1 UA 87385 U 5 10 15 20 25 30 35 40 45 50 - металізоване покриття нанесене на обидві сторони кожного шару поліпропіленового полотна. Металізоване покриття має високий коефіцієнт відбиття теплових променів, екрануючи тепловий потік, який іде в цьому випадку від тіла людини. (Ця термодинамічна закономірність широко застосовується з метою технічної теплоізоляції.) Разом із тим, металізованому поліпропіленовому полотну (як і будь-якому фізичному тілу) властивий процес поглинання тепла, яке йде від об'єкта з більш високою температурою, і теплопередача низькотемпературному об'єкту. Крім того, структура поліпропіленового полотна, наприклад, типу "спанбонд", у пакеті з об'ємним волокном забезпечує певну повітро-, паро- і вологопроникність, тим самим відводячи тепло назовні. Однак тепловий опір, який чинить нетканий простьобаний матеріал із металізованим поліпропіленовим полотном, суттєво перевищує показник його теплопровідності, створюючи тим самим бар'єрний ефект між підодяговим простором і навколишнім середовищем, що й потрібно функціонально від високоякісного текстильного утеплювача. Вибір щільності поліпропіленового волокна обумовлений наступним. При щільності менше 2 2 14 г/м полотно буде дуже тонким і не буде створювати каркас, а при щільності більше 30 г/м полотно буде дуже важким і економічно невигідним. На фіг. 1 зображений переважний варіант нетканого текстильного матеріалу з металізованим із двох сторін поліпропіленовим полотном. На фіг. 2 представлена схема роботи заявленого матеріалу. Матеріал, що заявляється, включає шар об'ємного волокна 1, яке утворює внутрішню основу утеплюючого нетканого матеріалу, і шари поліпропіленових полотен 2, які армують обидві поверхні шару волокна 1 по всій його площі. На шари поліпропіленового полотна 2 нанесене металізоване покриття 3, при цьому всі шари прошивальним способом скріплені між собою нитками 4 (умовний рисунок вистьобу - "зигзаг"). Металізація армуючого поліпропіленового полотна може виконуватися методом напилення (конденсації) в термовакуумному металізаторі мікрочастинок металу на поліпропіленове полотно. Цей варіант є більш переважним, ніж термозварювання (ламінування) полімерної металізованої плівки з поліпропіленовим полотном, оскільки він не блокує пористість нетканого матеріалу, дозволяючи зберігати його вентилюючі якості. Теплозахисні властивості заявленої конструкції нетканого простьобаного матеріалу з металізованим поліпропіленовим полотном будуть залежати від конкретного виробничого виконання даного виробу: 1) від металу, що використовується для металізації поліпропіленового полотна; 2) від щільності використовуваного поліпропіленового полотна у 2 вищевказаному діапазоні 14-30 г/м ; 3) від типу використовуваних волокон у нетканому об'ємному шарі (синтетичні, штучні, натуральні, змішані), їхнього складу (поліефірні, акрилові, віскозні, лляні, вовняні, бавовняні та ін.) і їхніх якісно-кількісних параметрів; 4) від щільності волокнистого полотна і способу його формування в пласт; 5) від того, яким чином об'ємний шар волокна й металізоване поліпропіленове полотно з'єднані між собою. З урахуванням значного теплового опору повітря, що перебуває в шарі між волокнами, термодинамічна система, утворена комбінацією об'ємного нетканого матеріалу з волокон і плоского нетканого матеріалу з металізованого поліпропіленового полотна, створює високий сумарний теплозахисний результат. Випробування підтвердили, що за інших рівних умов (склад і різновид волокон, спосіб їх фіксації, щільність волокнистого полотна, конструкція готового виробу, в якому застосовується даний утеплювач, фактори впливу зовнішнього середовища) термозахисні характеристики нетканого простьобаного матеріалу з металізованим поліпропіленовим полотном є вищими, ніж у аналогів з використанням неметалізованого поліпропіленового полотна. Джерела інформації: [1] RU 2278191 С2, опубл. 20.06.2006 [2] Текстильна промисловість. - 2008. - № 10. - с. 28-29 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Нетканий стьобаний текстильний матеріал у вигляді шару об'ємного волокна, дубльованого з кожної сторони шаром поліпропіленового полотна, який відрізняється тим, що на щонайменше одну зі сторін щонайменше одного з шарів зазначеного полотна нанесене металізоване покриття. 2. Матеріал за п. 1, який відрізняється тим, що поліпропіленове полотно має щільність 14-30 2 г/м . 2 UA 87385 U 5 10 3. Матеріал за п. 1, який відрізняється тим, що металізоване покриття нанесене на зовнішню сторону одного з шарів поліпропіленового полотна. 4. Матеріал за п. 1, який відрізняється тим, що металізоване покриття нанесене на зовнішню сторону кожного шару поліпропіленового полотна. 5. Матеріал за п. 1, який відрізняється тим, що металізоване покриття нанесене на внутрішню сторону одного з шарів поліпропіленового полотна. 6. Матеріал за п. 1, який відрізняється тим, що металізоване покриття нанесене на внутрішню сторону кожного шару поліпропіленового полотна. 7. Матеріал за п. 1, який відрізняється тим, що металізоване покриття нанесене на обидві сторони одного з шарів поліпропіленового полотна. 8. Матеріал за п. 1, який відрізняється тим, що металізоване покриття нанесене на обидві сторони кожного шару поліпропіленового полотна. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
