Подвійний пальник для газових плит, який належить до типу, що має кілька концентричних вінців полум’я

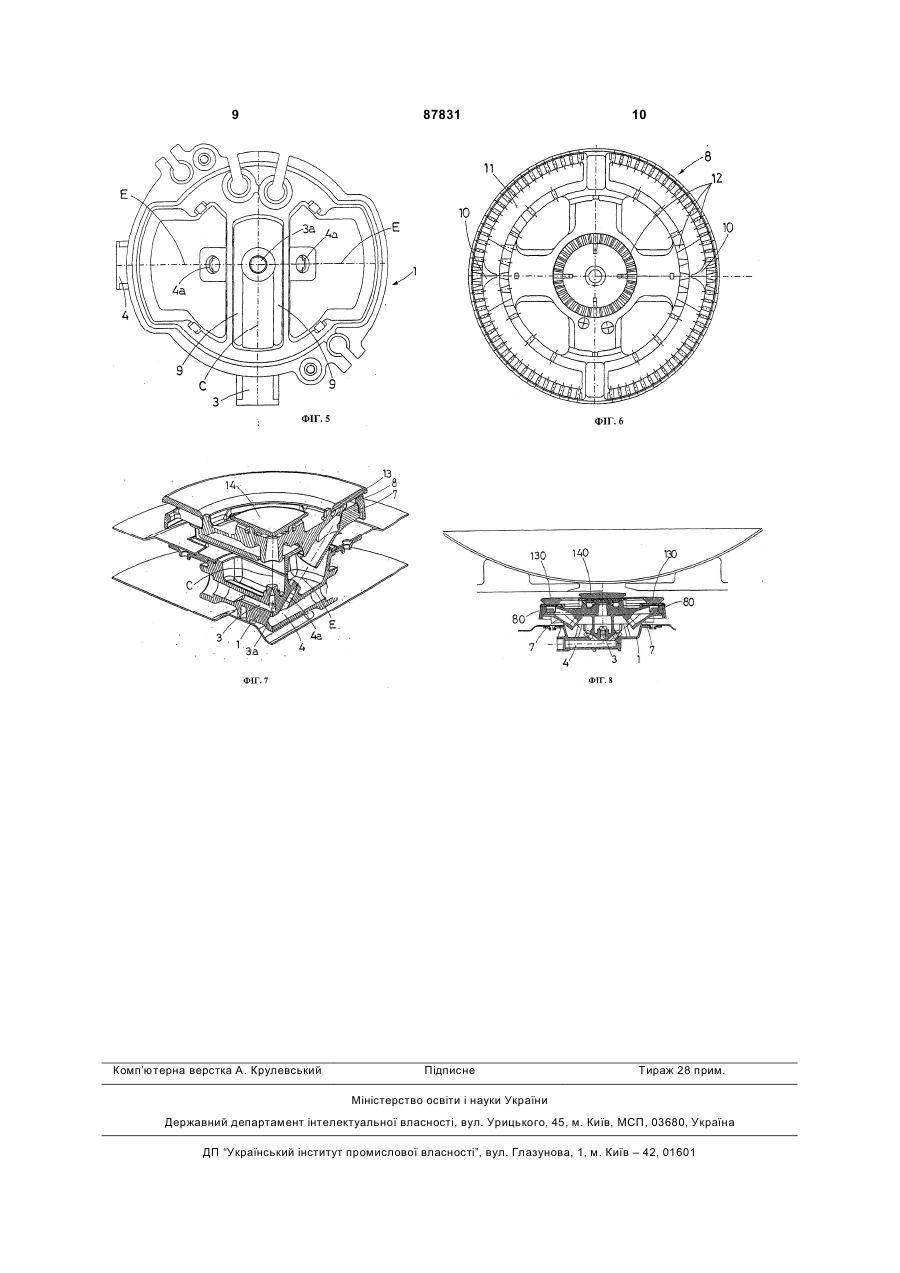

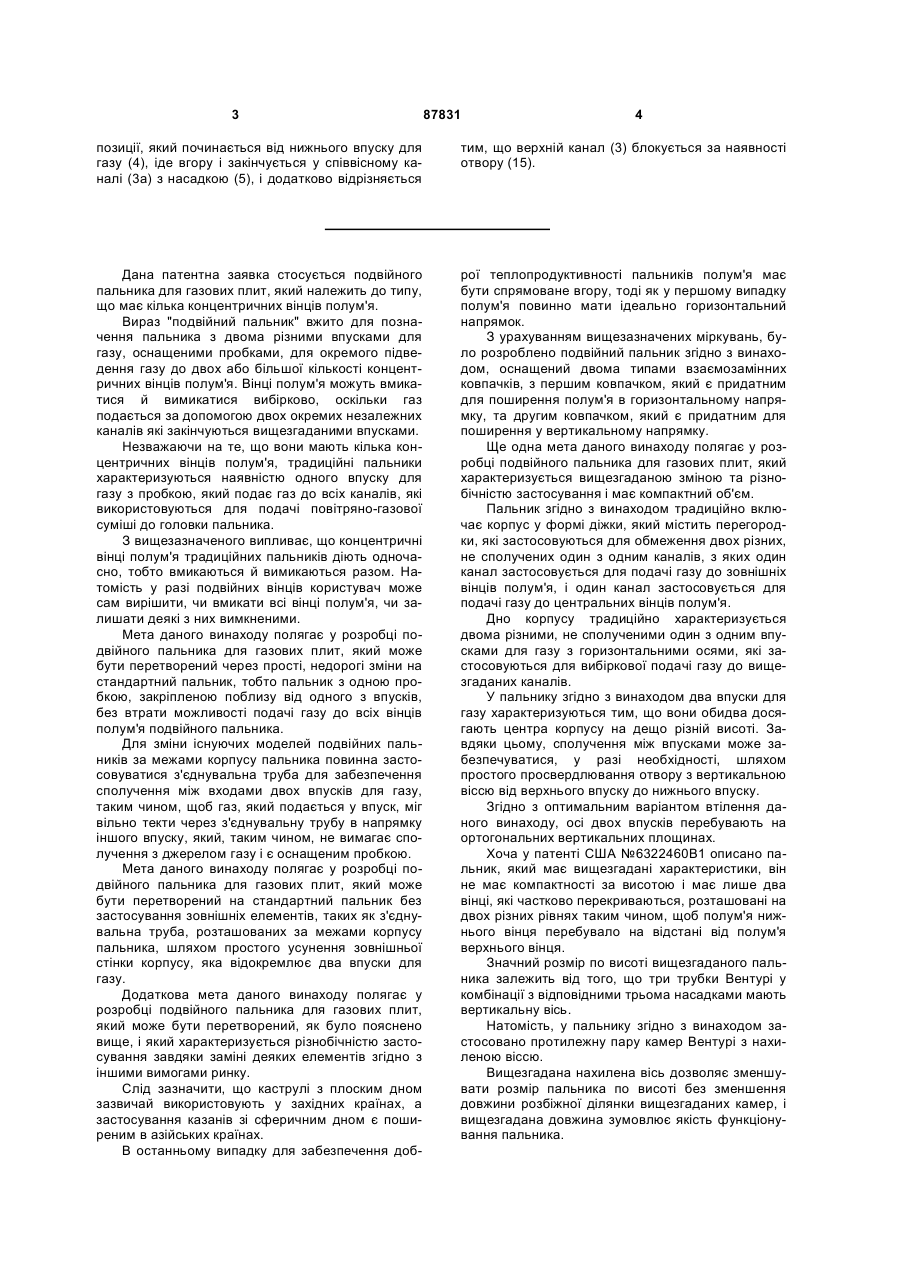

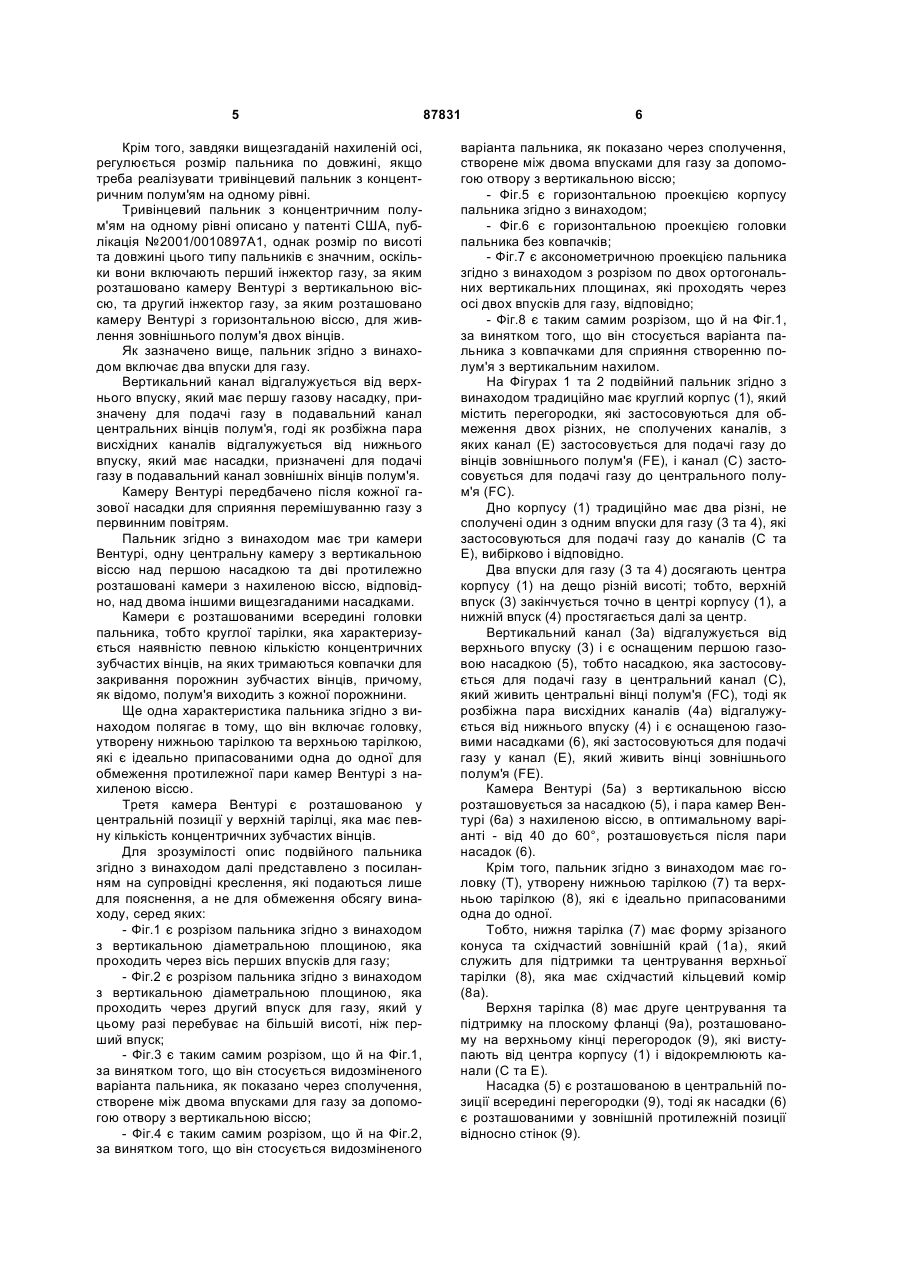

1. Подвійний пальник для газових плит, який належить до типу, що має кілька концентричних вінців полум'я, який включає: одну головку (Т) з кількома концентричними вінцями полум'я; один круглий корпус (1), який містить перегородки (9), які застосовуються для обмеження двох різних, не сполучених один з одним каналів, які застосовуються для подачі газу до вінців зовнішнього полум'я (FE), і один канал (С) застосовується для подачі газу до центрального полум'я (FC); два окремі, не сполучені один з одним впуски для газу (3 та 4), розташовані на дні корпусу (1), які вибірково застосовуються для подачі газу до вищезгаданих каналів (С та Е), верхній впуск (3), який закінчується точно у центрі корпусу (1), та нижній впуск (4), який простягається далі за центр; пальник характеризується тим, що вертикальний канал (3а) відгалужується від верхнього впуску (3), який є оснащеним першою газовою насадкою (5), призначеною для подачі газу в центральний канал (С), який живить центральне полум'я (FC), тоді як розбіжна пара висхідних каналів (4а) відгалужується від нижнього впуску, який має насадки (6), призначені для подачі газу в канал (Е), який живить зовнішнє полум'я (FE); при цьому передбачається, що камера Вентурі (5а) з вертикальною віссю розташовується за насадкою (5), і пара камер 2 (19) 1 3 87831 4 позиції, який починається від нижнього впуску для газу (4), іде вгору і закінчується у співвісному каналі (3а) з насадкою (5), і додатково відрізняється тим, що верхній канал (3) блокується за наявності отвору (15). Дана патентна заявка стосується подвійного пальника для газових плит, який належить до типу, що має кілька концентричних вінців полум'я. Вираз "подвійний пальник" вжито для позначення пальника з двома різними впусками для газу, оснащеними пробками, для окремого підведення газу до двох або більшої кількості концентричних вінців полум'я. Вінці полум'я можуть вмикатися й вимикатися вибірково, оскільки газ подається за допомогою двох окремих незалежних каналів які закінчуються вищезгаданими впусками. Незважаючи на те, що вони мають кілька концентричних вінців полум'я, традиційні пальники характеризуються наявністю одного впуску для газу з пробкою, який подає газ до всіх каналів, які використовуються для подачі повітряно-газової суміші до головки пальника. З вищезазначеного випливає, що концентричні вінці полум'я традиційних пальників діють одночасно, тобто вмикаються й вимикаються разом. Натомість у разі подвійних вінців користувач може сам вирішити, чи вмикати всі вінці полум'я, чи залишати деякі з них вимкненими. Мета даного винаходу полягає у розробці подвійного пальника для газових плит, який може бути перетворений через прості, недорогі зміни на стандартний пальник, тобто пальник з одною пробкою, закріпленою поблизу від одного з впусків, без втрати можливості подачі газу до всіх вінців полум'я подвійного пальника. Для зміни існуючих моделей подвійних пальників за межами корпусу пальника повинна застосовуватися з'єднувальна труба для забезпечення сполучення між входами двох впусків для газу, таким чином, щоб газ, який подається у впуск, міг вільно текти через з'єднувальну трубу в напрямку іншого впуску, який, таким чином, не вимагає сполучення з джерелом газу і є оснащеним пробкою. Мета даного винаходу полягає у розробці подвійного пальника для газових плит, який може бути перетворений на стандартний пальник без застосування зовнішніх елементів, таких як з'єднувальна труба, розташованих за межами корпусу пальника, шляхом простого усунення зовнішньої стінки корпусу, яка відокремлює два впуски для газу. Додаткова мета даного винаходу полягає у розробці подвійного пальника для газових плит, який може бути перетворений, як було пояснено вище, і який характеризується різнобічністю застосування завдяки заміні деяких елементів згідно з іншими вимогами ринку. Слід зазначити, що каструлі з плоским дном зазвичай використовують у західних країнах, а застосування казанів зі сферичним дном є поширеним в азійських країнах. В останньому випадку для забезпечення доб рої теплопродуктивності пальників полум'я має бути спрямоване вгору, тоді як у першому випадку полум'я повинно мати ідеально горизонтальний напрямок. З урахуванням вищезазначених міркувань, було розроблено подвійний пальник згідно з винаходом, оснащений двома типами взаємозамінних ковпачків, з першим ковпачком, який є придатним для поширення полум'я в горизонтальному напрямку, та другим ковпачком, який є придатним для поширення у вертикальному напрямку. Ще одна мета даного винаходу полягає у розробці подвійного пальника для газових плит, який характеризується вищезгаданою зміною та різнобічністю застосування і має компактний об'єм. Пальник згідно з винаходом традиційно включає корпус у формі діжки, який містить перегородки, які застосовуються для обмеження двох різних, не сполучених один з одним каналів, з яких один канал застосовується для подачі газу до зовнішніх вінців полум'я, і один канал застосовується для подачі газу до центральних вінців полум'я. Дно корпусу традиційно характеризується двома різними, не сполученими один з одним впусками для газу з горизонтальними осями, які застосовуються для вибіркової подачі газу до вищезгаданих каналів. У пальнику згідно з винаходом два впуски для газу характеризуються тим, що вони обидва досягають центра корпусу на дещо різній висоті. Завдяки цьому, сполучення між впусками може забезпечуватися, у разі необхідності, шляхом простого просвердлювання отвору з вертикальною віссю від верхнього впуску до нижнього впуску. Згідно з оптимальним варіантом втілення даного винаходу, осі двох впусків перебувають на ортогональних вертикальних площинах. Хоча у патенті США №6322460В1 описано пальник, який має вищезгадані характеристики, він не має компактності за висотою і має лише два вінці, які частково перекриваються, розташовані на двох різних рівнях таким чином, щоб полум'я нижнього вінця перебувало на відстані від полум'я верхнього вінця. Значний розмір по висоті вищезгаданого пальника залежить від того, що три трубки Вентурі у комбінації з відповідними трьома насадками мають вертикальну вісь. Натомість, у пальнику згідно з винаходом застосовано протилежну пару камер Вентурі з нахиленою віссю. Вищезгадана нахилена вісь дозволяє зменшувати розмір пальника по висоті без зменшення довжини розбіжної ділянки вищезгаданих камер, і вищезгадана довжина зумовлює якість функціонування пальника. 5 Крім того, завдяки вищезгаданій нахиленій осі, регулюється розмір пальника по довжині, якщо треба реалізувати тривінцевий пальник з концентричним полум'ям на одному рівні. Тривінцевий пальник з концентричним полум'ям на одному рівні описано у патенті США, публікація №2001/0010897А1, однак розмір по висоті та довжині цього типу пальників є значним, оскільки вони включають перший інжектор газу, за яким розташовано камеру Вентурі з вертикальною віссю, та другий інжектор газу, за яким розташовано камеру Вентурі з горизонтальною віссю, для живлення зовнішнього полум'я двох вінців. Як зазначено вище, пальник згідно з винаходом включає два впуски для газу. Вертикальний канал відгалужується від верхнього впуску, який має першу газову насадку, призначену для подачі газу в подавальний канал центральних вінців полум'я, годі як розбіжна пара висхідних каналів відгалужується від нижнього впуску, який має насадки, призначені для подачі газу в подавальний канал зовнішніх вінців полум'я. Камеру Вентурі передбачено після кожної газової насадки для сприяння перемішуванню газу з первинним повітрям. Пальник згідно з винаходом має три камери Вентурі, одну центральну камеру з вертикальною віссю над першою насадкою та дві протилежно розташовані камери з нахиленою віссю, відповідно, над двома іншими вищезгаданими насадками. Камери є розташованими всередині головки пальника, тобто круглої тарілки, яка характеризується наявністю певною кількістю концентричних зубчастих вінців, на яких тримаються ковпачки для закривання порожнин зубчастих вінців, причому, як відомо, полум'я виходить з кожної порожнини. Ще одна характеристика пальника згідно з винаходом полягає в тому, що він включає головку, утворену нижньою тарілкою та верхньою тарілкою, які є ідеально припасованими одна до одної для обмеження протилежної пари камер Вентурі з нахиленою віссю. Третя камера Вентурі є розташованою у центральній позиції у верхній тарілці, яка має певну кількість концентричних зубчастих вінців. Для зрозумілості опис подвійного пальника згідно з винаходом далі представлено з посиланням на супровідні креслення, які подаються лише для пояснення, а не для обмеження обсягу винаходу, серед яких: - Фіг.1 є розрізом пальника згідно з винаходом з вертикальною діаметральною площиною, яка проходить через вісь перших впусків для газу; - Фіг.2 є розрізом пальника згідно з винаходом з вертикальною діаметральною площиною, яка проходить через другий впуск для газу, який у цьому разі перебуває на більшій висоті, ніж перший впуск; - Фіг.3 є таким самим розрізом, що й на Фіг.1, за винятком того, що вінстосується видозміненого варіанта пальника, як показано через сполучення, створене між двома впусками для газу за допомогою отвору з вертикальною віссю; - Фіг.4 є таким самим розрізом, що й на Фіг.2, за винятком того, що він стосується видозміненого 87831 6 варіанта пальника, як показано через сполучення, створене між двома впусками для газу за допомогою отвору з вертикальною віссю; - Фіг.5 є горизонтальною проекцією корпусу пальника згідно з винаходом; - Фіг.6 є горизонтальною проекцією головки пальника без ковпачків; - Фіг.7 є аксонометричною проекцією пальника згідно з винаходом з розрізом по двох ортогональних вертикальних площинах, які проходять через осі двох впусків для газу, відповідно; - Фіг.8 є таким самим розрізом, що й на Фіг.1, за винятком того, що він стосується варіанта пальника з ковпачками для сприяння створенню полум'я з вертикальним нахилом. На Фігурах 1 та 2 подвійний пальник згідно з винаходом традиційно має круглий корпус (1), який містить перегородки, які застосовуються для обмеження двох різних, не сполучених каналів, з яких канал (E) застосовується для подачі газу до вінців зовнішнього полум'я (FE), і канал (C) застосовується для подачі газу до центрального полум'я (FC). Дно корпусу (1) традиційно має два різні, не сполучені один з одним впуски для газу (3 та 4), які застосовуються для подачі газу до каналів (C та Е), вибірково і відповідно. Два впуски для газу (3 та 4) досягають центра корпусу (1) на дещо різній висоті; тобто, верхній впуск (3) закінчується точно в центрі корпусу (1), а нижній впуск (4) простягається далі за центр. Вертикальний канал (3а) відгалужується від верхнього впуску (3) і є оснащеним першою газовою насадкою (5), тобто насадкою, яка застосовується для подачі газу в центральний канал (C), який живить центральні вінці полум'я (FC), тоді як розбіжна пара висхідних каналів (4а) відгалужується від нижнього впуску (4) і є оснащеною газовими насадками (6), які застосовуються для подачі газу у канал (E), який живить вінці зовнішнього полум'я (FE). Камера Вентурі (5а) з вертикальною віссю розташовується за насадкою (5), і пара камер Вентурі (6а) з нахиленою віссю, в оптимальному варіанті - від 40 до 60°, розташовується після пари насадок (6). Крім того, пальник згідно з винаходом має головку (T), утворену нижньою тарілкою (7) та верхньою тарілкою (8), які є ідеально припасованими одна до одної. Тобто, нижня тарілка (7) має форму зрізаного конуса та східчастий зовнішній край (1а), який служить для підтримки та центрування верхньої тарілки (8), яка має східчастий кільцевий комір (8а). Верхня тарілка (8) має друге центрування та підтримку на плоскому фланці (9а), розташованому на верхньому кінці перегородок (9), які виступають від центра корпусу (1) і відокремлюють канали (C та E). Насадка (5) є розташованою в центральній позиції всередині перегородки (9), тоді як насадки (6) є розташованими у зовнішній протилежній позиції відносно стінок (9). 7 Дві тарілки (7 та 8) мають півканали (7b та 8b), які утворюють вищезгадані камери Вентурі (6а). Vподібна відхилювальна стінка (10) розташовується за камерами (6а) на нижній тарілці (7) для сприяння розгалуженню повітряно-газового потоку, який надходить із камер (6а) і проводиться всередині півкруглого коридору (11) і живить концентричні вінці зовнішнього полум'я (FE), як показано на Фіг.6, на якій можна чітко побачити три зубчасті вінці (12), розташовані над верхньою тарілкою (8). Коридор (11) закривається кільцевим ковпачком (13), на зовнішньому краю якого утворюються концентричні вінці зовнішнього полум'я (FE). Камера Вентурі (5) розташовується всередині верхньої тарілки (8) і обмежується круговим простором, закритим з боків зубчастим вінцем (12) з меншим діаметром та круговим ковпачком (14), на зовнішньому краю якого утворюється концентричний вінець центрального полум'я (FC). Як показано на Фіг.3, подвійний пальник згідно з винаходом може бути перетворений на звичайний пальник з трьома концентричними вінцями полум'я шляхом просвердлювання отвору з вертикальною віссю (15) на корпусі у центральній позиції від нижнього впуску для газу (4) до співвісного вертикального каналу (3а) з насадкою (5). 87831 8 Просте сполучення нижнього впуску (4) з джерелом газу дозволяє подавати газ у три насадки тобто центральну (5) та бокові (6) насадки - одночасно, причому очевидно, що в цьому разі верхній впуск для газу (3) повинен бути закритий для перешкоджання виходу газу, який надходить у нижній впуск (4), з корпусу пальника через зворотний рух у верхньому впуску (3). Для уникнення застосування зовнішніх елементів, таких як закривальний ковпачок для впуску (3), довжинавпуску (3) може бути відповідним чином зменшена, як показано на Фіг.4. Оскільки корпус (1) виготовляють шляхом лиття під тиском, зменшення довжини можна досягти легким і економічним шляхом через просте пересування назад стержня, який застосовують як "серцевину" для верхнього впуску (3). Як показано на Фіг.8, для забезпечення вертикально нахиленого напрямку полум'я верхня тарілка (8) та ковпачки (13 та 14) повинні бути замінені на іншу тарілку (80) та два ковпачки (130 та 140) відповідної форми, без необхідності у зміні конфігурації корпусу (1) та нижньої тарілки (7). І нарешті, слід зазначити, що наявність двох камер Вентурі (6а) з нахиленою, а не вертикальною віссю, дозволяє зменшити висоту пальника. 9 Комп’ютерна верстка А. Крулевський 87831 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
