Удосконалений вінець для пальників газових плит

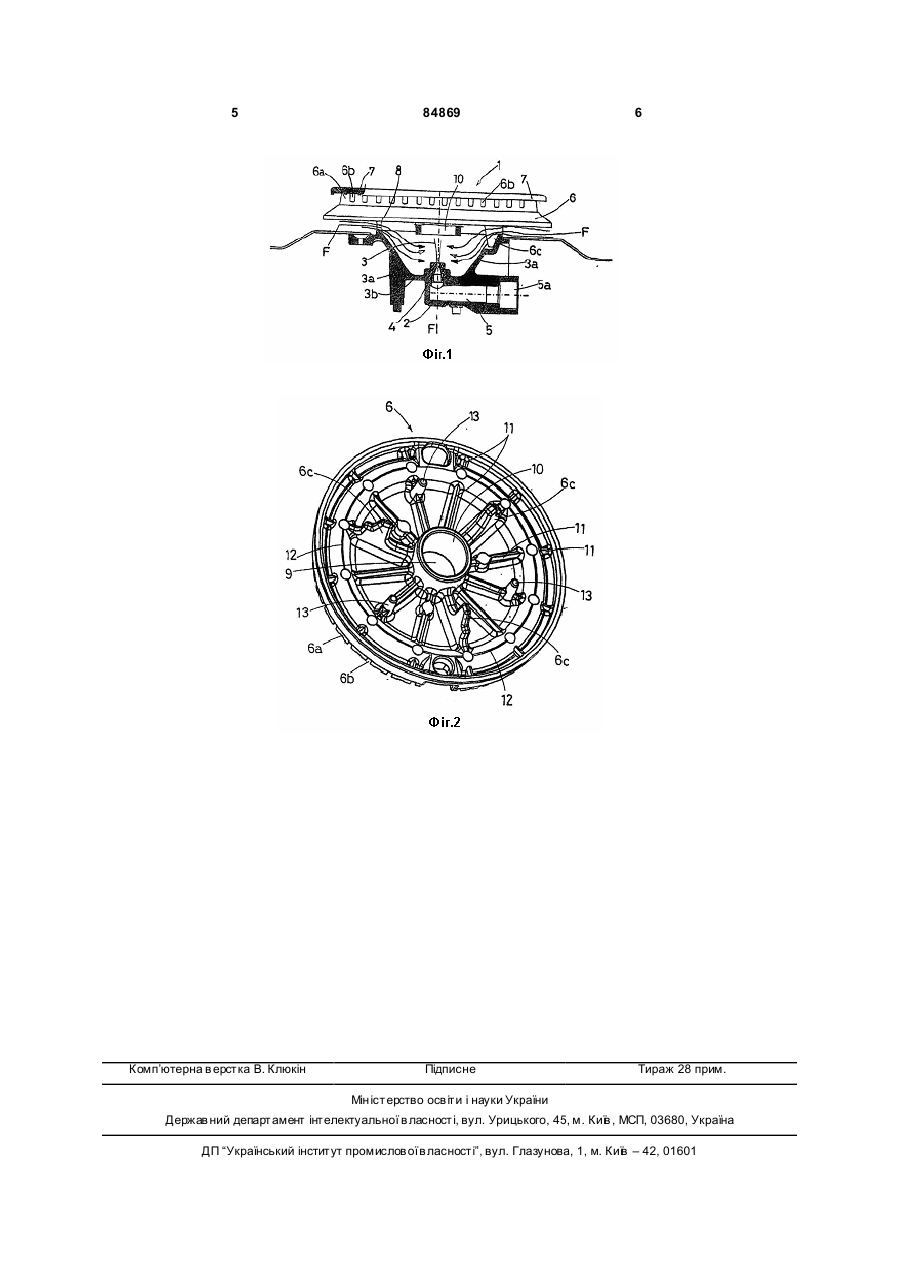

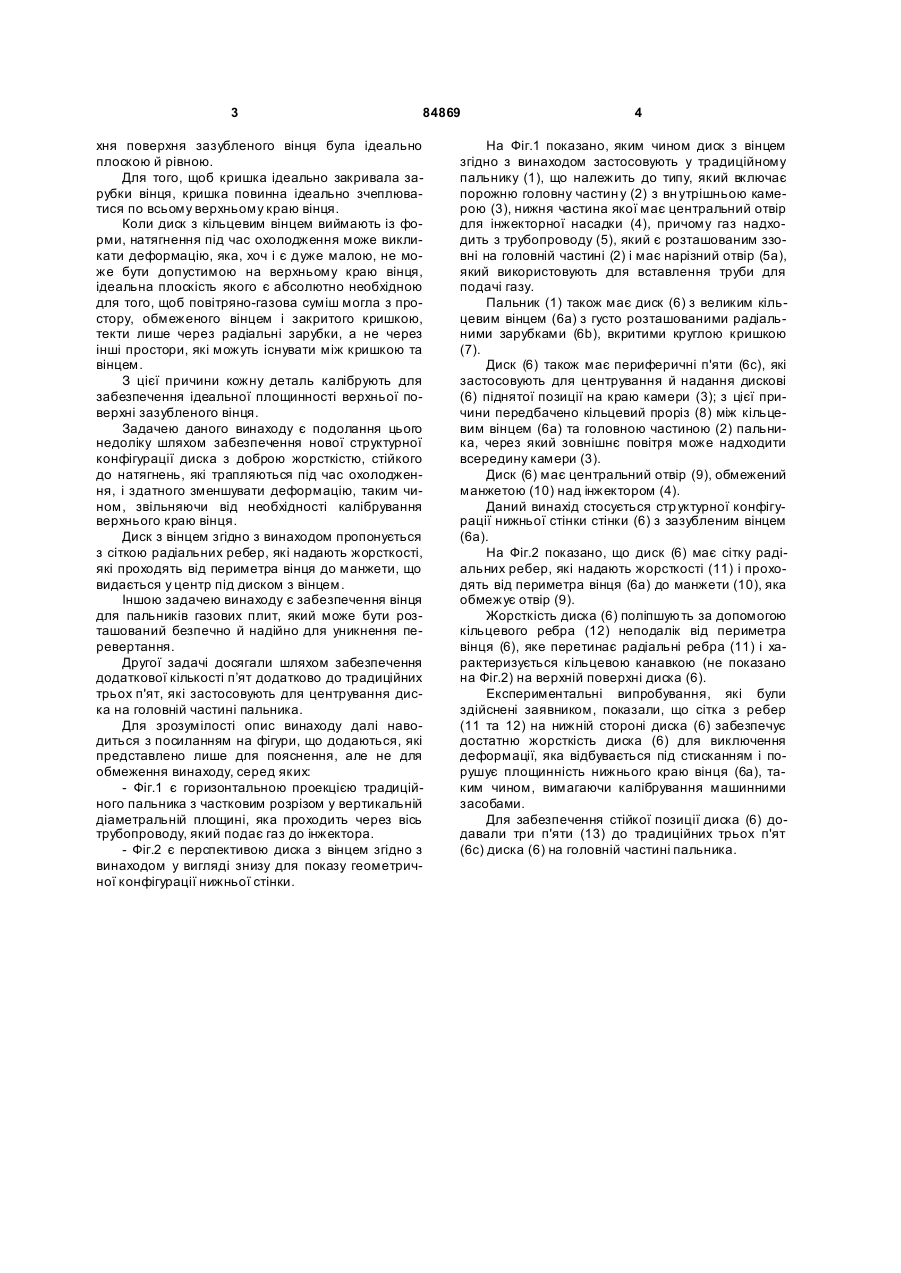

1. Вінець для пальників газових плит, який належить до типу, який виготовляють із суцільного 3 84869 хня поверхня зазубленого вінця була ідеально плоскою й рівною. Для того, щоб кришка ідеально закривала зарубки вінця, кришка повинна ідеально зчеплюватися по всьому верхньому краю вінця. Коли диск з кільцевим вінцем виймають із форми, натягнення під час охолодження може викликати деформацію, яка, хоч і є дуже малою, не може бути допустимою на верхньому краю вінця, ідеальна плоскість якого є абсолютно необхідною для того, щоб повітряно-газова суміш могла з простору, обмеженого вінцем і закритого кришкою, текти лише через радіальні зарубки, а не через інші простори, які можуть існувати між кришкою та вінцем. З цієї причини кожну деталь калібрують для забезпечення ідеальної площинності верхньої поверхні зазубленого вінця. Задачею даного винаходу є подолання цього недоліку шляхом забезпечення нової структурної конфігурації диска з доброю жорсткістю, стійкого до натягнень, які трапляються під час охолодження, і здатного зменшувати деформацію, таким чином, звільняючи від необхідності калібрування верхнього краю вінця. Диск з вінцем згідно з винаходом пропонується з сіткою радіальних ребер, які надають жорсткості, які проходять від периметра вінця до манжети, що видається у центр під диском з вінцем. Іншою задачею винаходу є забезпечення вінця для пальників газових плит, який може бути розташований безпечно й надійно для уникнення перевертання. Другої задачі досягали шляхом забезпечення додаткової кількості п’ят додатково до традиційних трьох п'ят, які застосовують для центрування диска на головній частині пальника. Для зрозумілості опис винаходу далі наводиться з посиланням на фігури, що додаються, які представлено лише для пояснення, але не для обмеження винаходу, серед яких: - Фіг.1 є горизонтальною проекцією традиційного пальника з частковим розрізом у вертикальній діаметральній площині, яка проходить через вісь трубопроводу, який подає газ до інжектора. - Фіг.2 є перспективою диска з вінцем згідно з винаходом у вигляді знизу для показу геометричної конфігурації нижньої стінки. 4 На Фіг.1 показано, яким чином диск з вінцем згідно з винаходом застосовують у традиційному пальнику (1), що належить до типу, який включає порожню головну частин у (2) з вн утрішньою камерою (3), нижня частина якої має центральний отвір для інжекторної насадки (4), причому газ надходить з трубопроводу (5), який є розташованим ззовні на головній частині (2) і має нарізний отвір (5а), який використовують для вставлення труби для подачі газу. Пальник (1) також має диск (6) з великим кільцевим вінцем (6а) з густо розташованими радіальними зарубками (6b), вкритими круглою кришкою (7). Диск (6) також має периферичні п'яти (6с), які застосовують для центрування й надання дискові (6) піднятої позиції на краю камери (3); з цієї причини передбачено кільцевий проріз (8) між кільцевим вінцем (6а) та головною частиною (2) пальника, через який зовнішнє повітря може надходити всередину камери (3). Диск (6) має центральний отвір (9), обмежений манжетою (10) над інжектором (4). Даний винахід стосується стр уктурної конфігурації нижньої стінки стінки (6) з зазубленим вінцем (6а). На Фіг.2 показано, що диск (6) має сітку радіальних ребер, які надають жорсткості (11) і проходять від периметра вінця (6а) до манжети (10), яка обмежує отвір (9). Жорсткість диска (6) поліпшують за допомогою кільцевого ребра (12) неподалік від периметра вінця (6), яке перетинає радіальні ребра (11) і характеризується кільцевою канавкою (не показано на Фіг.2) на верхній поверхні диска (6). Експериментальні випробування, які були здійснені заявником, показали, що сітка з ребер (11 та 12) на нижній стороні диска (6) забезпечує достатню жорсткість диска (6) для виключення деформації, яка відбувається під стисканням і порушує площинність нижнього краю вінця (6а), таким чином, вимагаючи калібрування машинними засобами. Для забезпечення стійкої позиції диска (6) додавали три п'яти (13) до традиційних трьох п'ят (6с) диска (6) на головній частині пальника. 5 Комп’ютерна в ерстка В. Клюкін 84869 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
