Рекламно-інформаційний пристрій
Формула / Реферат
Рекламно-інформаційний пристрій, який має каркас, що може кріпитися до опорного стояка за допомогою хомутів, і носії рекламної інформації зі світлопроникних панелей, який відрізняється тим, що як опорний стояк використовують стовпи міського освітлення або міського електротранспорту, каркас складається з двох частин, що утворюють чотирибічний короб, виконаний з можливістю обертання навколо своєї осі зі швидкістю 1-2 оберти на хвилину (віссю обертання є стовпи міського освітлення і міського електротранспорту), всередині короба на внутрішньому нерухомому каркасі передбачене місце для розміщення елементів підсвічування (ламп або світлодіодів) та електромотора малої потужності.
Текст

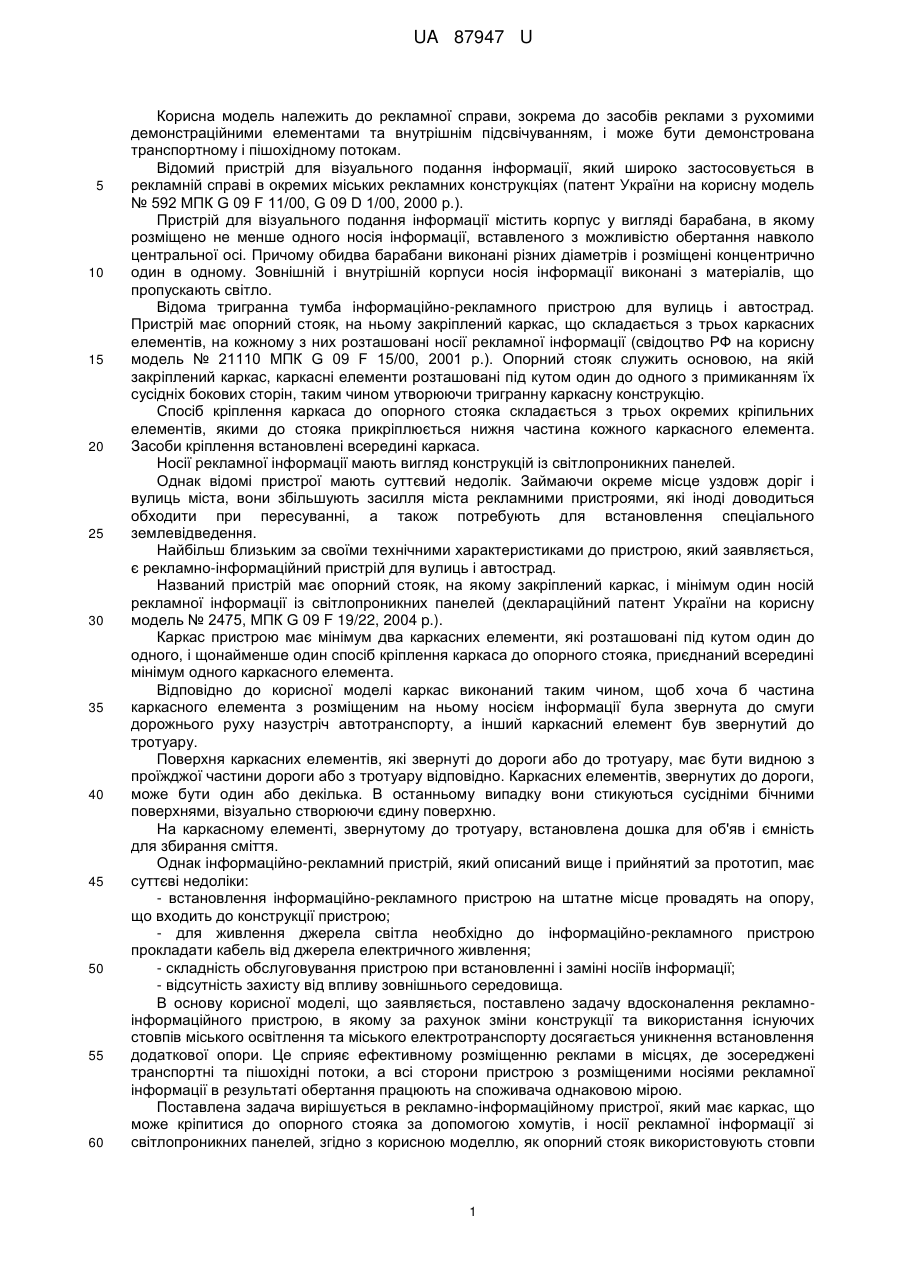

Реферат: UA 87947 U UA 87947 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до рекламної справи, зокрема до засобів реклами з рухомими демонстраційними елементами та внутрішнім підсвічуванням, і може бути демонстрована транспортному і пішохідному потокам. Відомий пристрій для візуального подання інформації, який широко застосовується в рекламній справі в окремих міських рекламних конструкціях (патент України на корисну модель № 592 МПК G 09 F 11/00, G 09 D 1/00, 2000 p.). Пристрій для візуального подання інформації містить корпус у вигляді барабана, в якому розміщено не менше одного носія інформації, вставленого з можливістю обертання навколо центральної осі. Причому обидва барабани виконані різних діаметрів і розміщені концентрично один в одному. Зовнішній і внутрішній корпуси носія інформації виконані з матеріалів, що пропускають світло. Відома тригранна тумба інформаційно-рекламного пристрою для вулиць і автострад. Пристрій має опорний стояк, на ньому закріплений каркас, що складається з трьох каркасних елементів, на кожному з них розташовані носії рекламної інформації (свідоцтво РФ на корисну модель № 21110 МПК G 09 F 15/00, 2001 p.). Опорний стояк служить основою, на якій закріплений каркас, каркасні елементи розташовані під кутом один до одного з примиканням їх сусідніх бокових сторін, таким чином утворюючи тригранну каркасну конструкцію. Спосіб кріплення каркаса до опорного стояка складається з трьох окремих кріпильних елементів, якими до стояка прикріплюється нижня частина кожного каркасного елемента. Засоби кріплення встановлені всередині каркаса. Носії рекламної інформації мають вигляд конструкцій із світлопроникних панелей. Однак відомі пристрої мають суттєвий недолік. Займаючи окреме місце уздовж доріг і вулиць міста, вони збільшують засилля міста рекламними пристроями, які іноді доводиться обходити при пересуванні, а також потребують для встановлення спеціального землевідведення. Найбільш близьким за своїми технічними характеристиками до пристрою, який заявляється, є рекламно-інформаційний пристрій для вулиць і автострад. Названий пристрій має опорний стояк, на якому закріплений каркас, і мінімум один носій рекламної інформації із світлопроникних панелей (деклараційний патент України на корисну модель № 2475, МПК G 09 F 19/22, 2004 p.). Каркас пристрою має мінімум два каркасних елементи, які розташовані під кутом один до одного, і щонайменше один спосіб кріплення каркаса до опорного стояка, приєднаний всередині мінімум одного каркасного елемента. Відповідно до корисної моделі каркас виконаний таким чином, щоб хоча б частина каркасного елемента з розміщеним на ньому носієм інформації була звернута до смуги дорожнього руху назустріч автотранспорту, а інший каркасний елемент був звернутий до тротуару. Поверхня каркасних елементів, які звернуті до дороги або до тротуару, має бути видною з проїжджої частини дороги або з тротуару відповідно. Каркасних елементів, звернутих до дороги, може бути один або декілька. В останньому випадку вони стикуються сусідніми бічними поверхнями, візуально створюючи єдину поверхню. На каркасному елементі, звернутому до тротуару, встановлена дошка для об'яв і ємність для збирання сміття. Однак інформаційно-рекламний пристрій, який описаний вище і прийнятий за прототип, має суттєві недоліки: - встановлення інформаційно-рекламного пристрою на штатне місце провадять на опору, що входить до конструкції пристрою; - для живлення джерела світла необхідно до інформаційно-рекламного пристрою прокладати кабель від джерела електричного живлення; - складність обслуговування пристрою при встановленні і заміні носіїв інформації; - відсутність захисту від впливу зовнішнього середовища. В основу корисної моделі, що заявляється, поставлено задачу вдосконалення рекламноінформаційного пристрою, в якому за рахунок зміни конструкції та використання існуючих стовпів міського освітлення та міського електротранспорту досягається уникнення встановлення додаткової опори. Це сприяє ефективному розміщенню реклами в місцях, де зосереджені транспортні та пішохідні потоки, а всі сторони пристрою з розміщеними носіями рекламної інформації в результаті обертання працюють на споживача однаковою мірою. Поставлена задача вирішується в рекламно-інформаційному пристрої, який має каркас, що може кріпитися до опорного стояка за допомогою хомутів, і носії рекламної інформації зі світлопроникних панелей, згідно з корисною моделлю, як опорний стояк використовують стовпи 1 UA 87947 U5 10 15 20 25 30 35 40 45 міського освітлення або міського електротранспорту, каркас складається з двох частин, що утворюють чотирибічний короб, виконаний з можливістю обертання навколо своєї осі зі швидкістю 1-2 оберти на хвилину, віссю обертання є стовпи міського освітлення і міського електротранспорту, всередині короба на внутрішньому нерухомому каркасі передбачене місце для розміщення елементів підсвічування (ламп або світлодіодів) та електромотора малої потужності. Рекламно-інформаційний пристрій має чотири площини для розміщення носіїв рекламної інформації, що вдвічі перевищує їх кількість на звичайних рекламних пристроях для вулиць і автострад. Оскільки стовпи освітлення вже встановлені, є можливість вибирати місця для встановлення конструкцій на перехрестях, зупинках транспорту, у місцях утворення тривалих заторів. Таким чином замовник реклами отримує ефективне місце для демонстрації своєї інформації транспортним і пішохідним потокам. Суть корисної моделі пояснює фіг. 1, 2, де на фіг. 1 зображено внутрішню будову запропонованого рекламно-інформаційного пристрою, на фіг. 2 - зовнішній вигляд установленої конструкції. Запропонований рекламний пристрій містить внутрішній нерухомий каркас 1, виконаний з можливістю розміщення на ньому елементів підсвічування. Каркас 1 закріплений на верхній 2 і нижній 3 основах конструкції. Верхня 2 та нижня 3 основи мають кронштейни 4 для кріплення до опори. Обидві основи мають напрямні 5 та 6 для можливості переміщення рухомого каркаса, який складається з внутрішньої частини 7 та зовнішньої частини 8. Внутрішній рухомий каркас 7 прикріплений до верхнього 9 і нижнього 10 циліндрів. На циліндрах 9, 10 розміщені упорні ролики 11, які виконані з можливістю забезпечення руху по напрямних рухомого каркаса 7, 8. До нижнього циліндра прикріплений ведений диск 12. Цей диск може мати різні види, в залежності від обертального механізму, що застосовується. Рух конструкції забезпечує мотор-редуктор 13, прикріплений до нижньої основи 3, через механізм обертання 14, який може мати різний конструктивний вигляд. Зовнішній 7 та внутрішній 8 рухомі каркаси скріплені між собою за допомогою кріплень 15. Зовнішній рухомий каркас 8 виконаний з можливістю утворення чотирибічного короба 16, який є основою для кріплення рекламних матеріалів 17. Пристрій, що заявляється, використовують таким чином. Конструкцію розміщують на висоті 2-2,5 м від землі на стовпах міської інфраструктури, що виключає перешкоджання руху пішоходів та загородження реклами автотранспортом. Внутрішній каркас 1 закріплюють за допомогою кронштейнів 4. Зовнішній рухомий каркас 8 утворює на стовпі чотирибічний короб 16, який обертається навколо своєї осі зі швидкістю 1-2 оберти на хвилину, і може мати внутрішнє підсвічування. За рахунок постійного обертання всі чотири рекламних поверхні однаковою мірою досяжні для сприйняття поширюваної інформації. Це дає можливість уникнути розподілу ефективності рекламних поверхонь на сторони "А" і "В" і забезпечити однаковий вплив розміщених на пристрої носіїв рекламної інформації. Віссю обертання служать стовпи. Зверху та знизу можливе розміщення захисного покриття. Рекламні поверхні можуть бути виготовлені з будь-яких відомих матеріалів, а саме: банерне полотно з люверсами, лист прозорого акрилу з постером, надрукованим на папері, блюбеку, вініловій плівці. Також це може бути плівка зворотної проекції, композиція з об'ємних елементів тощо. Каркас виготовлений з металевого профілю. Внутрішнє підсвічування робить рекламу видимою в будь-який час доби. Режим підсвічування і руху визначається по аналогії з іншими світловими конструкціями. Таким чином, запропонована рекламна конструкція є простою у виготовленні, не потребує додаткового встановлення опори, має рухомі демонстраційні елементи. Замовник реклами отримує ефективне місце для розміщення своєї інформації, в якому зосереджені транспортні та пішохідні потоки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Рекламно-інформаційний пристрій, який має каркас, що може кріпитися до опорного стояка за допомогою хомутів, і носії рекламної інформації зі світлопроникних панелей, який відрізняється тим, що як опорний стояк використовують стовпи міського освітлення або міського електротранспорту, каркас складається з двох частин, що утворюють чотирибічний короб, виконаний з можливістю обертання навколо своєї осі зі швидкістю 1-2 оберти на хвилину (віссю обертання є стовпи міського освітлення і міського електротранспорту), всередині короба на внутрішньому нерухомому каркасі передбачене місце для розміщення елементів підсвічування (ламп або світлодіодів) та електромотора малої потужності. 2 UA 87947 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
МПК / Мітки
МПК: G09F 19/22
Мітки: пристрій, рекламно-інформаційний
