Виїмкова машина

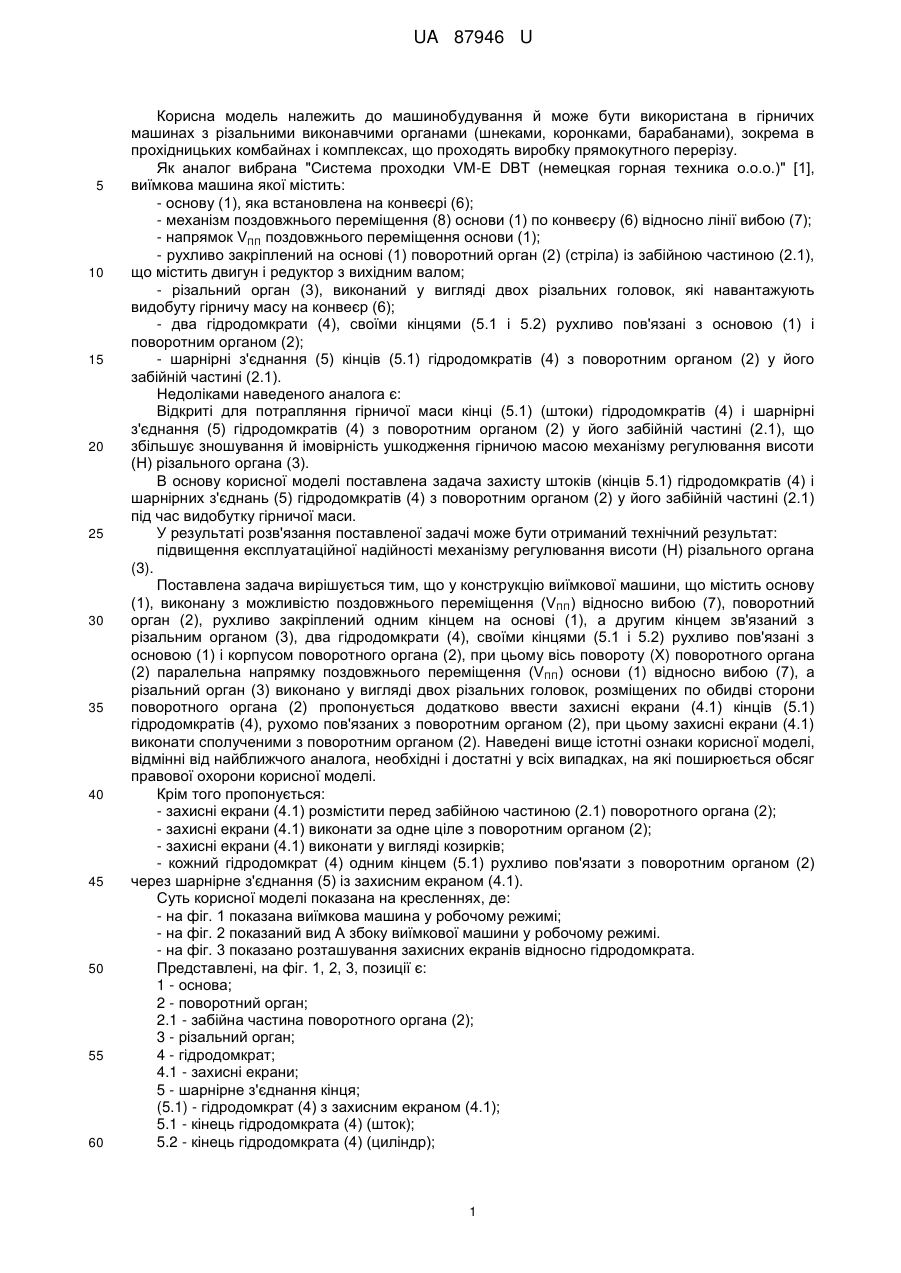

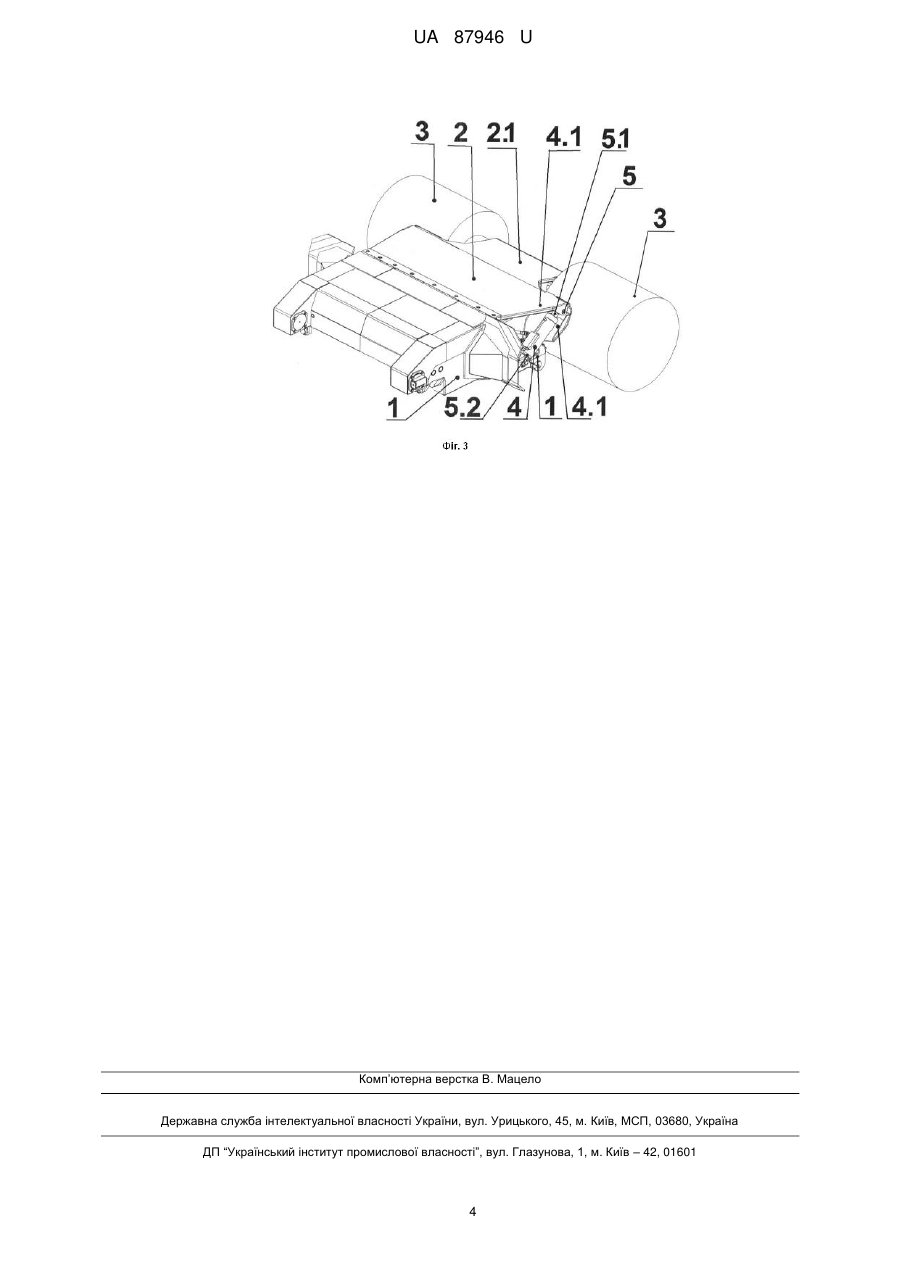

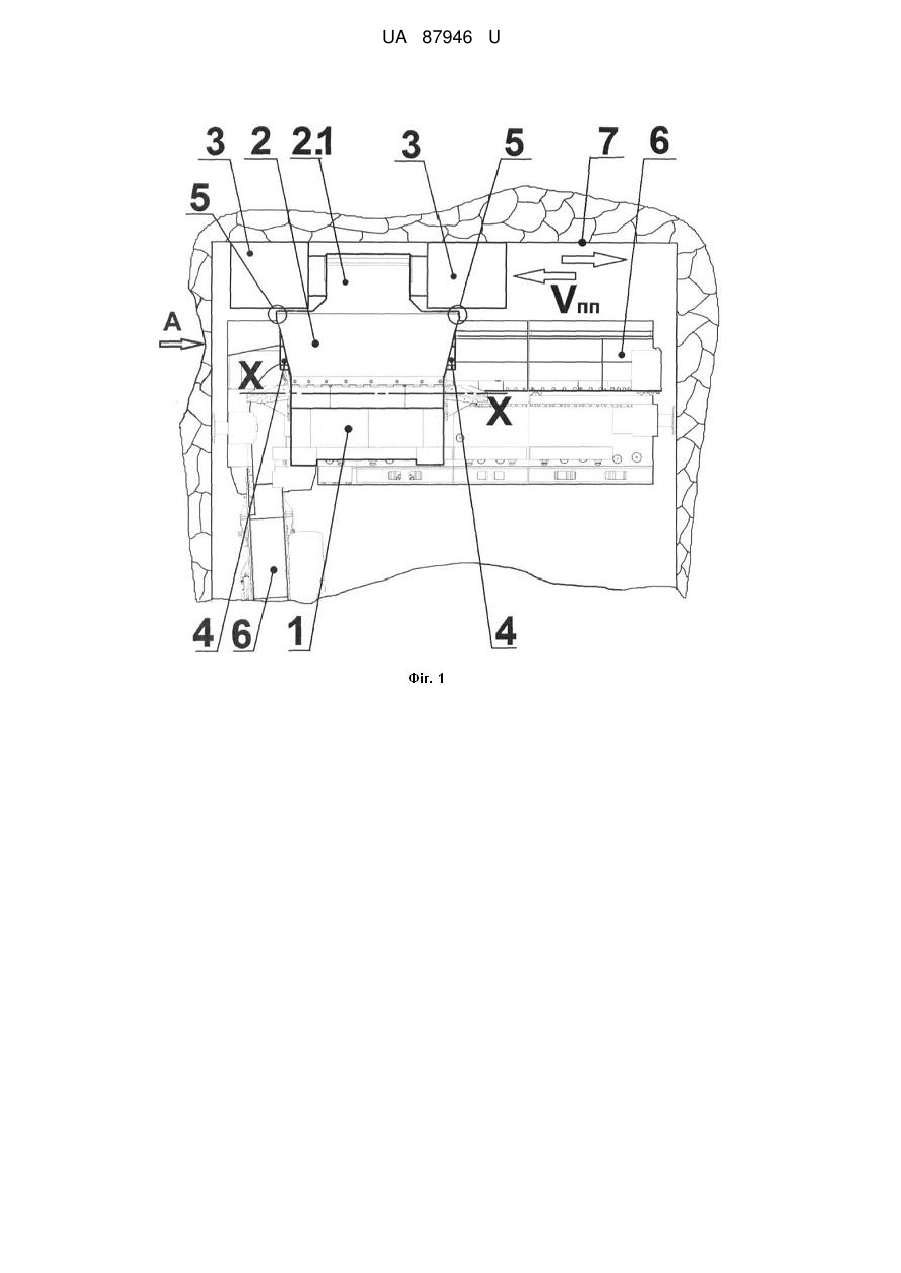

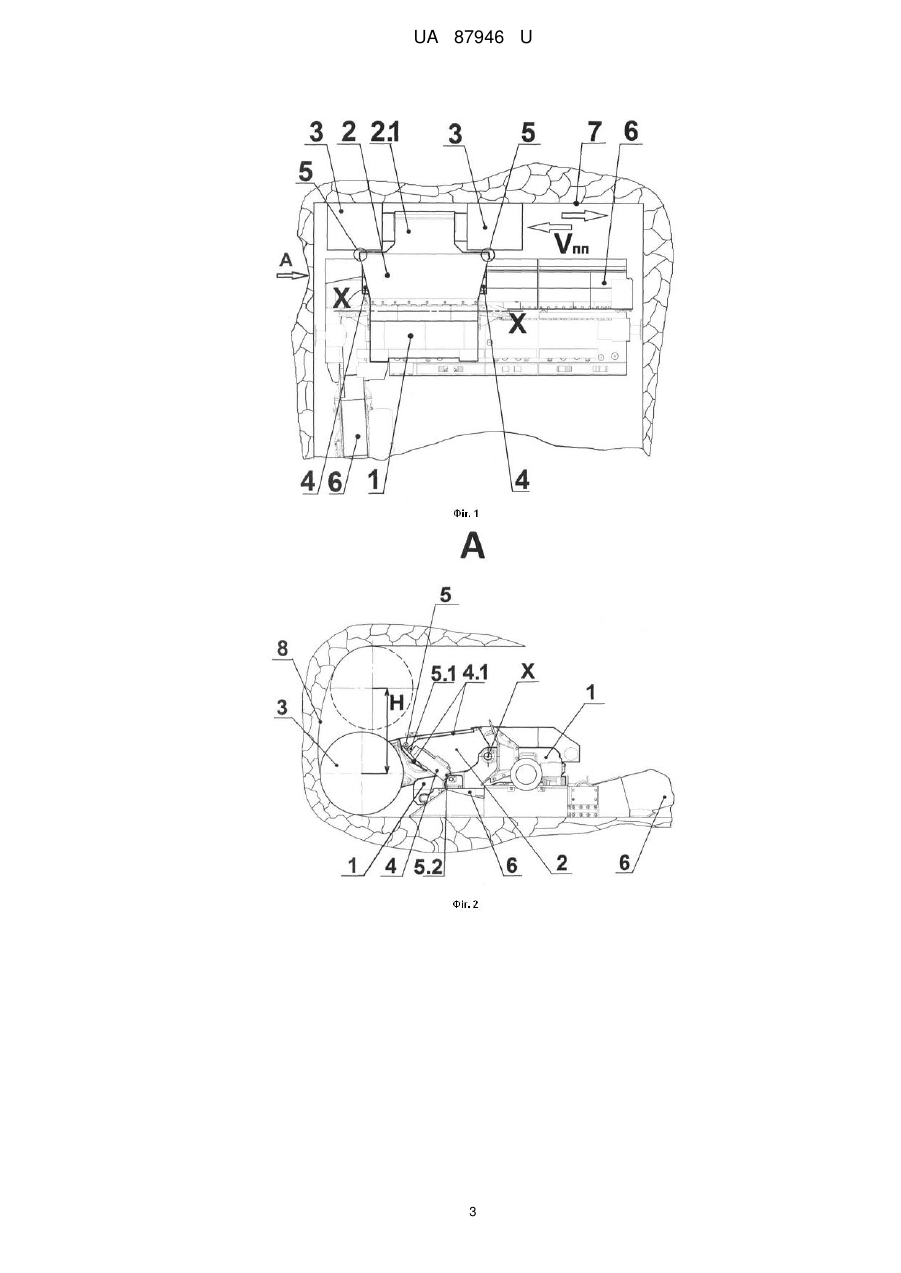

Реферат: UA 87946 U UA 87946 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування й може бути використана в гірничих машинах з різальними виконавчими органами (шнеками, коронками, барабанами), зокрема в прохідницьких комбайнах і комплексах, що проходять виробку прямокутного перерізу. Як аналог вибрана "Система проходки VM-E DBT (немецкая горная техника о.о.о.)" [1], виїмкова машина якої містить: - основу (1), яка встановлена на конвеєрі (6); - механізм поздовжнього переміщення (8) основи (1) по конвеєру (6) відносно лінії вибою (7); - напрямок VПП поздовжнього переміщення основи (1); - рухливо закріплений на основі (1) поворотний орган (2) (стріла) із забійною частиною (2.1), що містить двигун і редуктор з вихідним валом; - різальний орган (3), виконаний у вигляді двох різальних головок, які навантажують видобуту гірничу масу на конвеєр (6); - два гідродомкрати (4), своїми кінцями (5.1 і 5.2) рухливо пов'язані з основою (1) і поворотним органом (2); - шарнірні з'єднання (5) кінців (5.1) гідродомкратів (4) з поворотним органом (2) у його забійній частині (2.1). Недоліками наведеного аналога є: Відкриті для потрапляння гірничої маси кінці (5.1) (штоки) гідродомкратів (4) і шарнірні з'єднання (5) гідродомкратів (4) з поворотним органом (2) у його забійній частині (2.1), що збільшує зношування й імовірність ушкодження гірничою масою механізму регулювання висоти (Н) різального органа (3). В основу корисної моделі поставлена задача захисту штоків (кінців 5.1) гідродомкратів (4) і шарнірних з'єднань (5) гідродомкратів (4) з поворотним органом (2) у його забійній частині (2.1) під час видобутку гірничої маси. У результаті розв'язання поставленої задачі може бути отриманий технічний результат: підвищення експлуатаційної надійності механізму регулювання висоти (Н) різального органа (3). Поставлена задача вирішується тим, що у конструкцію виїмкової машини, що містить основу (1), виконану з можливістю поздовжнього переміщення (VПП) відносно вибою (7), поворотний орган (2), рухливо закріплений одним кінцем на основі (1), а другим кінцем зв'язаний з різальним органом (3), два гідродомкрати (4), своїми кінцями (5.1 і 5.2) рухливо пов'язані з основою (1) і корпусом поворотного органа (2), при цьому вісь повороту (X) поворотного органа (2) паралельна напрямку поздовжнього переміщення (VПП) основи (1) відносно вибою (7), а різальний орган (3) виконано у вигляді двох різальних головок, розміщених по обидві сторони поворотного органа (2) пропонується додатково ввести захисні екрани (4.1) кінців (5.1) гідродомкратів (4), рухомо пов'язаних з поворотним органом (2), при цьому захисні екрани (4.1) виконати сполученими з поворотним органом (2). Наведені вище істотні ознаки корисної моделі, відмінні від найближчого аналога, необхідні і достатні у всіх випадках, на які поширюється обсяг правової охорони корисної моделі. Крім того пропонується: - захисні екрани (4.1) розмістити перед забійною частиною (2.1) поворотного органа (2); - захисні екрани (4.1) виконати за одне ціле з поворотним органом (2); - захисні екрани (4.1) виконати у вигляді козирків; - кожний гідродомкрат (4) одним кінцем (5.1) рухливо пов'язати з поворотним органом (2) через шарнірне з'єднання (5) із захисним екраном (4.1). Суть корисної моделі показана на кресленнях, де: - на фіг. 1 показана виїмкова машина у робочому режимі; - на фіг. 2 показаний вид А збоку виїмкової машини у робочому режимі. - на фіг. 3 показано розташування захисних екранів відносно гідродомкрата. Представлені, на фіг. 1, 2, 3, позиції є: 1 - основа; 2 - поворотний орган; 2.1 - забійна частина поворотного органа (2); 3 - різальний орган; 4 - гідродомкрат; 4.1 - захисні екрани; 5 - шарнірне з'єднання кінця; (5.1) - гідродомкрат (4) з захисним екраном (4.1); 5.1 - кінець гідродомкрата (4) (шток); 5.2 - кінець гідродомкрата (4) (циліндр); 1 UA 87946 U 5 10 15 6 - конвеєр; 7 - вибій; X - вісь повороту поворотного органа (2); VПП - напрямок переміщення основи (1) уздовж забою (7); Н - висота підйому різального органа (3). Технічний результат у корисній моделі, що заявляється, досягається у такий спосіб. Руйнування вибою (7) здійснюється безпосередньо обертанням різального органа (3), який закріплений на поворотному органі (2), що здійснює у свою чергу підйом-опускання різального органа (3) у вертикальному напрямку. У горизонтальному напрямку подача різального органа (3) здійснюється механізмом подачі всієї виїмкової машини. Різальний орган (3) руйнує вибій (7) і одночасно в процесі обертання виконує навантаження видобутої гірничої маси на конвеєр (6). У цей час видобута гірнича маса вільно потрапляє на незахищені шарнірні з'єднання (5). Технічний результат, що досягається, забезпечує корисній моделі, що заявляється, споживчі властивості - збільшення терміну служби механізму регулювання висоти (Н) поворотного органа (2) виїмкової машини. Джерела інформації: 1. Рекламний проспект "Система VM-E", DBT (немецкая техника о.о.о.), Barnberg 97 D-42109 Wuppertal Tel. 49(202) 75900 Fax 49(202) 7590421, Ltd. Nr. 322 A/r-SVVV - 2.96 - 245. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 1. Виїмкова машина, що містить основу (1), виконану з можливістю поздовжнього переміщення (Vпп) відносно вибою (7), поворотний орган (2), рухливо закріплений одним кінцем на основі (1), а другим кінцем зв'язаний з різальним органом (3), два гідродомкрати (4), своїми кінцями (5.1 і 5.2) рухливо пов'язані з основою (1) і поворотним органом (2), при цьому вісь повороту (X) поворотного органа (2) паралельна напрямку поздовжнього переміщення (Vпп) основи (1) відносно вибою (7), а різальний орган (3) виконано у вигляді двох різальних головок, розміщених по обидві сторони поворотного органа (2), яка відрізняється тим, що додатково введені захисні екрани (4.1) кінців (5.1) гідродомкратів (4), рухомо пов'язаних з поворотним органом (2), при цьому захисні екрани (4.1) сполучені з поворотним органом (2). 2. Виїмкова машина за п. 1, яка відрізняється тим, що захисні екрани (4.1) розміщені перед забійною частиною (2.1) поворотного органа (2). 3. Виїмкова машина за п. 1 або 2, яка відрізняється тим, що захисні екрани (4.1) виконані за одне ціле з поворотним органом (2). 4. Виїмкова машина за одним з пунктів 1, 2 або 3, яка відрізняється тим, що захисні екрани (4.1) виконані у вигляді козирків. 5. Виїмкова машина за одним з пунктів 1, 2, 3 або 4, яка відрізняється тим, що кожний гідродомкрат (4) одним кінцем (5.1) рухливо пов'язаний з поворотним органом (2) через шарнірне з'єднання (5) із захисним екраном (4.1). 2 UA 87946 U 3 UA 87946 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
