Дверне полотно

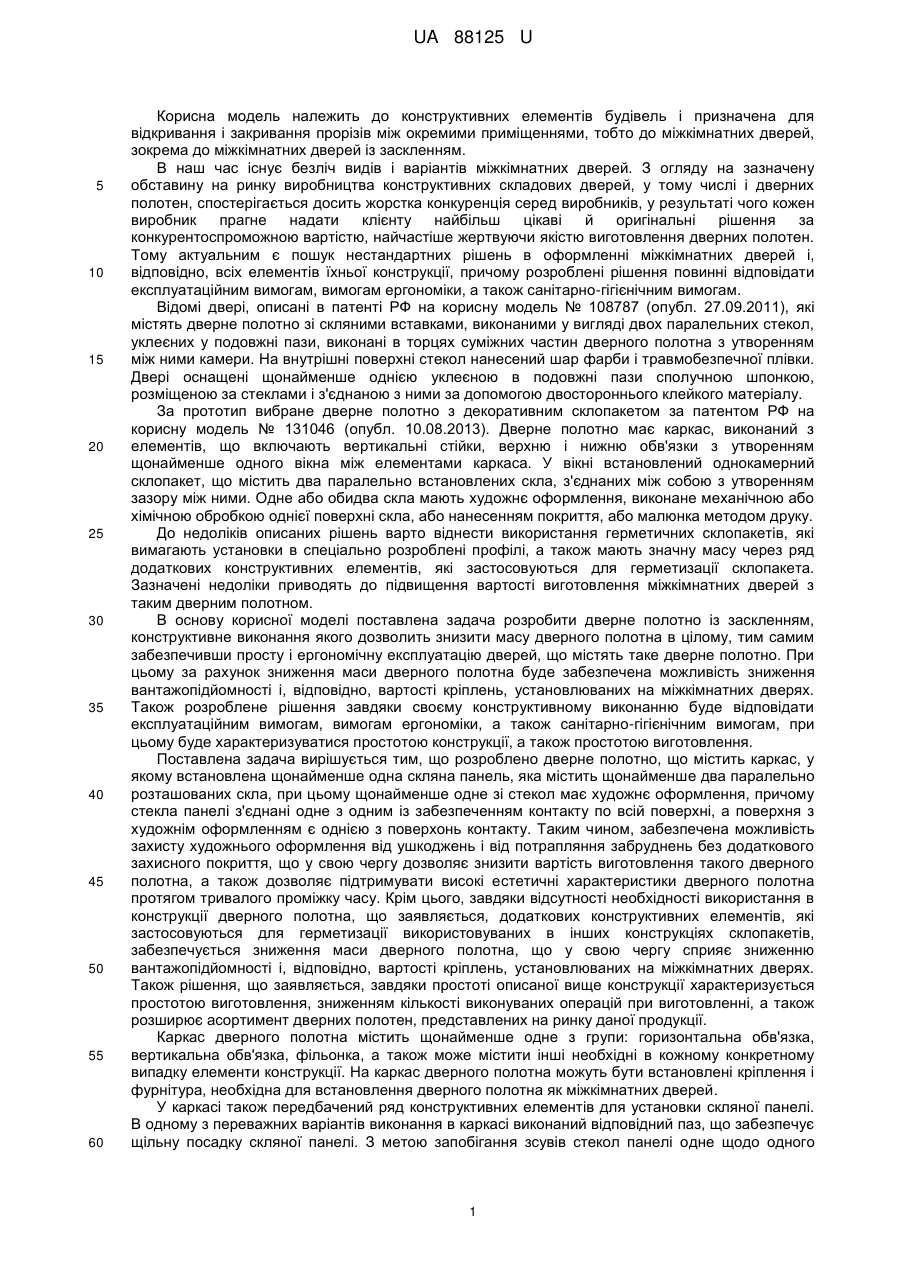

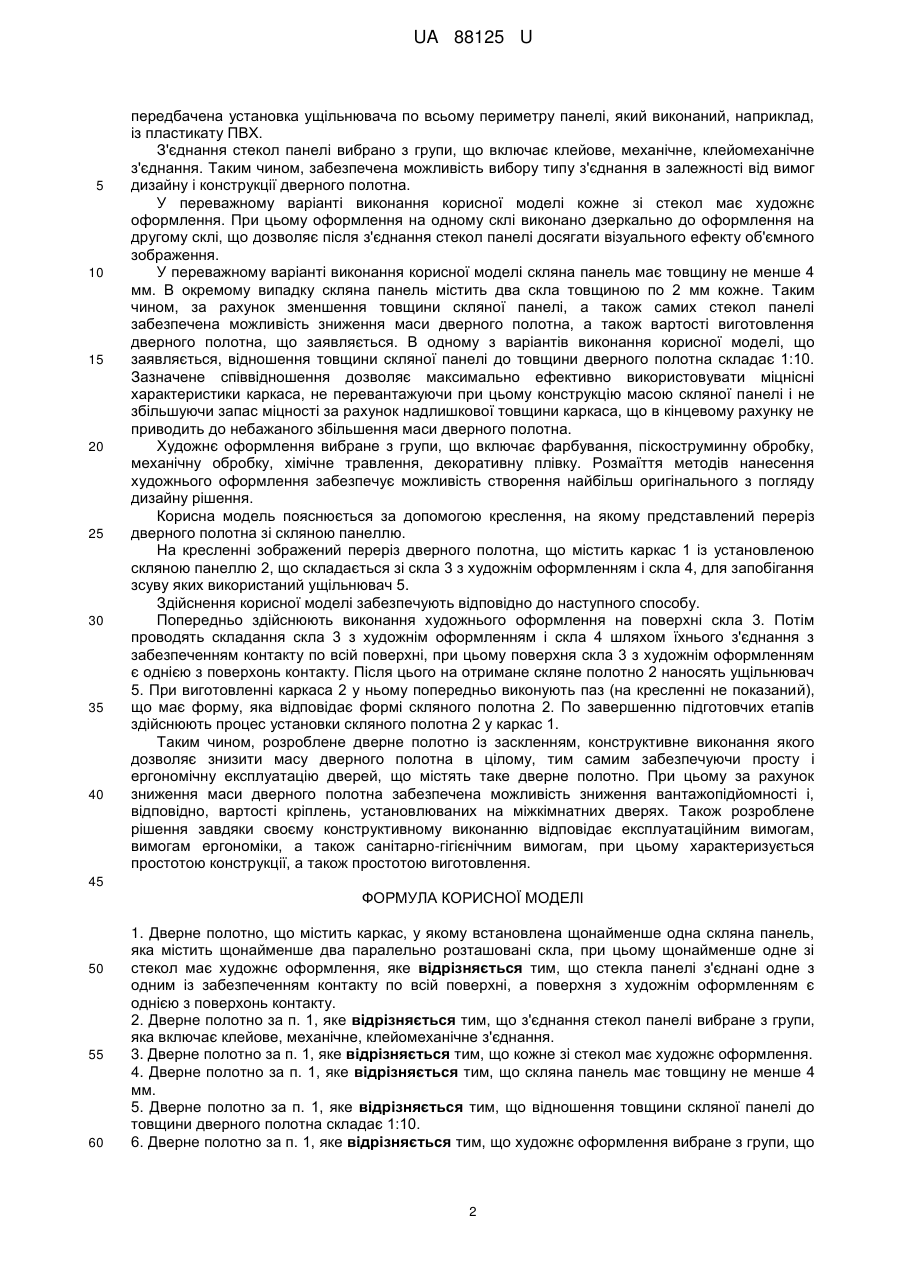

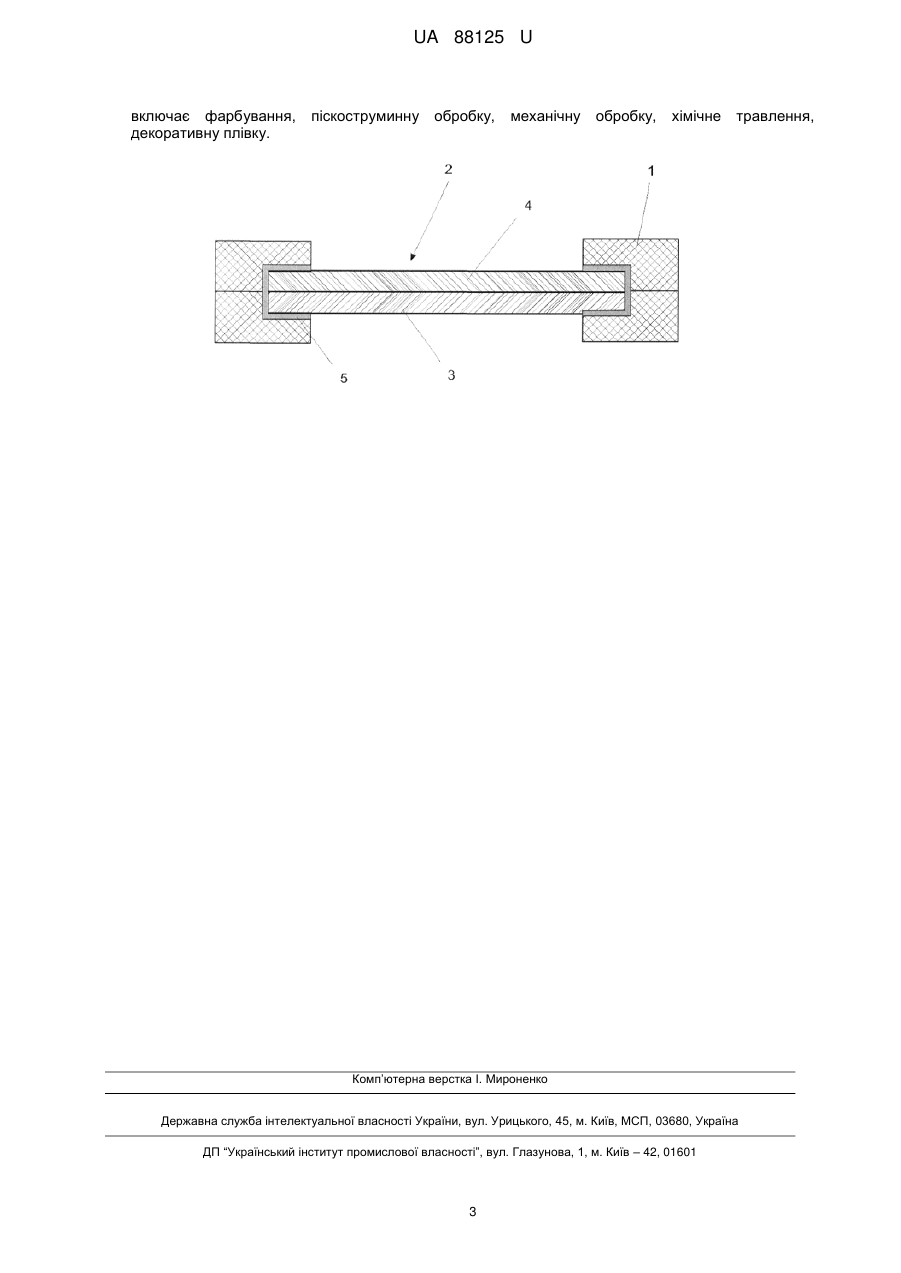

Реферат: UA 88125 U UA 88125 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструктивних елементів будівель і призначена для відкривання і закривання прорізів між окремими приміщеннями, тобто до міжкімнатних дверей, зокрема до міжкімнатних дверей із заскленням. В наш час існує безліч видів і варіантів міжкімнатних дверей. З огляду на зазначену обставину на ринку виробництва конструктивних складових дверей, у тому числі і дверних полотен, спостерігається досить жорстка конкуренція серед виробників, у результаті чого кожен виробник прагне надати клієнту найбільш цікаві й оригінальні рішення за конкурентоспроможною вартістю, найчастіше жертвуючи якістю виготовлення дверних полотен. Тому актуальним є пошук нестандартних рішень в оформленні міжкімнатних дверей і, відповідно, всіх елементів їхньої конструкції, причому розроблені рішення повинні відповідати експлуатаційним вимогам, вимогам ергономіки, а також санітарно-гігієнічним вимогам. Відомі двері, описані в патенті РФ на корисну модель № 108787 (опубл. 27.09.2011), які містять дверне полотно зі скляними вставками, виконаними у вигляді двох паралельних стекол, уклеєних у подовжні пази, виконані в торцях суміжних частин дверного полотна з утворенням між ними камери. На внутрішні поверхні стекол нанесений шар фарби і травмобезпечної плівки. Двері оснащені щонайменше однією уклеєною в подовжні пази сполучною шпонкою, розміщеною за стеклами і з'єднаною з ними за допомогою двостороннього клейкого матеріалу. За прототип вибране дверне полотно з декоративним склопакетом за патентом РФ на корисну модель № 131046 (опубл. 10.08.2013). Дверне полотно має каркас, виконаний з елементів, що включають вертикальні стійки, верхню і нижню обв'язки з утворенням щонайменше одного вікна між елементами каркаса. У вікні встановлений однокамерний склопакет, що містить два паралельно встановлених скла, з'єднаних між собою з утворенням зазору між ними. Одне або обидва скла мають художнє оформлення, виконане механічною або хімічною обробкою однієї поверхні скла, або нанесенням покриття, або малюнка методом друку. До недоліків описаних рішень варто віднести використання герметичних склопакетів, які вимагають установки в спеціально розроблені профілі, а також мають значну масу через ряд додаткових конструктивних елементів, які застосовуються для герметизації склопакета. Зазначені недоліки приводять до підвищення вартості виготовлення міжкімнатних дверей з таким дверним полотном. В основу корисної моделі поставлена задача розробити дверне полотно із заскленням, конструктивне виконання якого дозволить знизити масу дверного полотна в цілому, тим самим забезпечивши просту і ергономічну експлуатацію дверей, що містять таке дверне полотно. При цьому за рахунок зниження маси дверного полотна буде забезпечена можливість зниження вантажопідйомності і, відповідно, вартості кріплень, установлюваних на міжкімнатних дверях. Також розроблене рішення завдяки своєму конструктивному виконанню буде відповідати експлуатаційним вимогам, вимогам ергономіки, а також санітарно-гігієнічним вимогам, при цьому буде характеризуватися простотою конструкції, а також простотою виготовлення. Поставлена задача вирішується тим, що розроблено дверне полотно, що містить каркас, у якому встановлена щонайменше одна скляна панель, яка містить щонайменше два паралельно розташованих скла, при цьому щонайменше одне зі стекол має художнє оформлення, причому стекла панелі з'єднані одне з одним із забезпеченням контакту по всій поверхні, а поверхня з художнім оформленням є однією з поверхонь контакту. Таким чином, забезпечена можливість захисту художнього оформлення від ушкоджень і від потрапляння забруднень без додаткового захисного покриття, що у свою чергу дозволяє знизити вартість виготовлення такого дверного полотна, а також дозволяє підтримувати високі естетичні характеристики дверного полотна протягом тривалого проміжку часу. Крім цього, завдяки відсутності необхідності використання в конструкції дверного полотна, що заявляється, додаткових конструктивних елементів, які застосовуються для герметизації використовуваних в інших конструкціях склопакетів, забезпечується зниження маси дверного полотна, що у свою чергу сприяє зниженню вантажопідйомності і, відповідно, вартості кріплень, установлюваних на міжкімнатних дверях. Також рішення, що заявляється, завдяки простоті описаної вище конструкції характеризується простотою виготовлення, зниженням кількості виконуваних операцій при виготовленні, а також розширює асортимент дверних полотен, представлених на ринку даної продукції. Каркас дверного полотна містить щонайменше одне з групи: горизонтальна обв'язка, вертикальна обв'язка, фільонка, а також може містити інші необхідні в кожному конкретному випадку елементи конструкції. На каркас дверного полотна можуть бути встановлені кріплення і фурнітура, необхідна для встановлення дверного полотна як міжкімнатних дверей. У каркасі також передбачений ряд конструктивних елементів для установки скляної панелі. В одному з переважних варіантів виконання в каркасі виконаний відповідний паз, що забезпечує щільну посадку скляної панелі. З метою запобігання зсувів стекол панелі одне щодо одного 1 UA 88125 U 5 10 15 20 25 30 35 40 передбачена установка ущільнювача по всьому периметру панелі, який виконаний, наприклад, із пластикату ПВХ. З'єднання стекол панелі вибрано з групи, що включає клейове, механічне, клейомеханічне з'єднання. Таким чином, забезпечена можливість вибору типу з'єднання в залежності від вимог дизайну і конструкції дверного полотна. У переважному варіанті виконання корисної моделі кожне зі стекол має художнє оформлення. При цьому оформлення на одному склі виконано дзеркально до оформлення на другому склі, що дозволяє після з'єднання стекол панелі досягати візуального ефекту об'ємного зображення. У переважному варіанті виконання корисної моделі скляна панель має товщину не менше 4 мм. В окремому випадку скляна панель містить два скла товщиною по 2 мм кожне. Таким чином, за рахунок зменшення товщини скляної панелі, а також самих стекол панелі забезпечена можливість зниження маси дверного полотна, а також вартості виготовлення дверного полотна, що заявляється. В одному з варіантів виконання корисної моделі, що заявляється, відношення товщини скляної панелі до товщини дверного полотна складає 1:10. Зазначене співвідношення дозволяє максимально ефективно використовувати міцнісні характеристики каркаса, не перевантажуючи при цьому конструкцію масою скляної панелі і не збільшуючи запас міцності за рахунок надлишкової товщини каркаса, що в кінцевому рахунку не приводить до небажаного збільшення маси дверного полотна. Художнє оформлення вибране з групи, що включає фарбування, піскоструминну обробку, механічну обробку, хімічне травлення, декоративну плівку. Розмаїття методів нанесення художнього оформлення забезпечує можливість створення найбільш оригінального з погляду дизайну рішення. Корисна модель пояснюється за допомогою креслення, на якому представлений переріз дверного полотна зі скляною панеллю. На кресленні зображений переріз дверного полотна, що містить каркас 1 із установленою скляною панеллю 2, що складається зі скла 3 з художнім оформленням і скла 4, для запобігання зсуву яких використаний ущільнювач 5. Здійснення корисної моделі забезпечують відповідно до наступного способу. Попередньо здійснюють виконання художнього оформлення на поверхні скла 3. Потім проводять складання скла 3 з художнім оформленням і скла 4 шляхом їхнього з'єднання з забезпеченням контакту по всій поверхні, при цьому поверхня скла 3 з художнім оформленням є однією з поверхонь контакту. Після цього на отримане скляне полотно 2 наносять ущільнювач 5. При виготовленні каркаса 2 у ньому попередньо виконують паз (на кресленні не показаний), що має форму, яка відповідає формі скляного полотна 2. По завершенню підготовчих етапів здійснюють процес установки скляного полотна 2 у каркас 1. Таким чином, розроблене дверне полотно із заскленням, конструктивне виконання якого дозволяє знизити масу дверного полотна в цілому, тим самим забезпечуючи просту і ергономічну експлуатацію дверей, що містять таке дверне полотно. При цьому за рахунок зниження маси дверного полотна забезпечена можливість зниження вантажопідйомності і, відповідно, вартості кріплень, установлюваних на міжкімнатних дверях. Також розроблене рішення завдяки своєму конструктивному виконанню відповідає експлуатаційним вимогам, вимогам ергономіки, а також санітарно-гігієнічним вимогам, при цьому характеризується простотою конструкції, а також простотою виготовлення. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Дверне полотно, що містить каркас, у якому встановлена щонайменше одна скляна панель, яка містить щонайменше два паралельно розташовані скла, при цьому щонайменше одне зі стекол має художнє оформлення, яке відрізняється тим, що стекла панелі з'єднані одне з одним із забезпеченням контакту по всій поверхні, а поверхня з художнім оформленням є однією з поверхонь контакту. 2. Дверне полотно за п. 1, яке відрізняється тим, що з'єднання стекол панелі вибране з групи, яка включає клейове, механічне, клейомеханічне з'єднання. 3. Дверне полотно за п. 1, яке відрізняється тим, що кожне зі стекол має художнє оформлення. 4. Дверне полотно за п. 1, яке відрізняється тим, що скляна панель має товщину не менше 4 мм. 5. Дверне полотно за п. 1, яке відрізняється тим, що відношення товщини скляної панелі до товщини дверного полотна складає 1:10. 6. Дверне полотно за п. 1, яке відрізняється тим, що художнє оформлення вибране з групи, що 2 UA 88125 U включає фарбування, декоративну плівку. піскоструминну обробку, механічну обробку, хімічне травлення, Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
