Низьковольтний комплектний пристрій

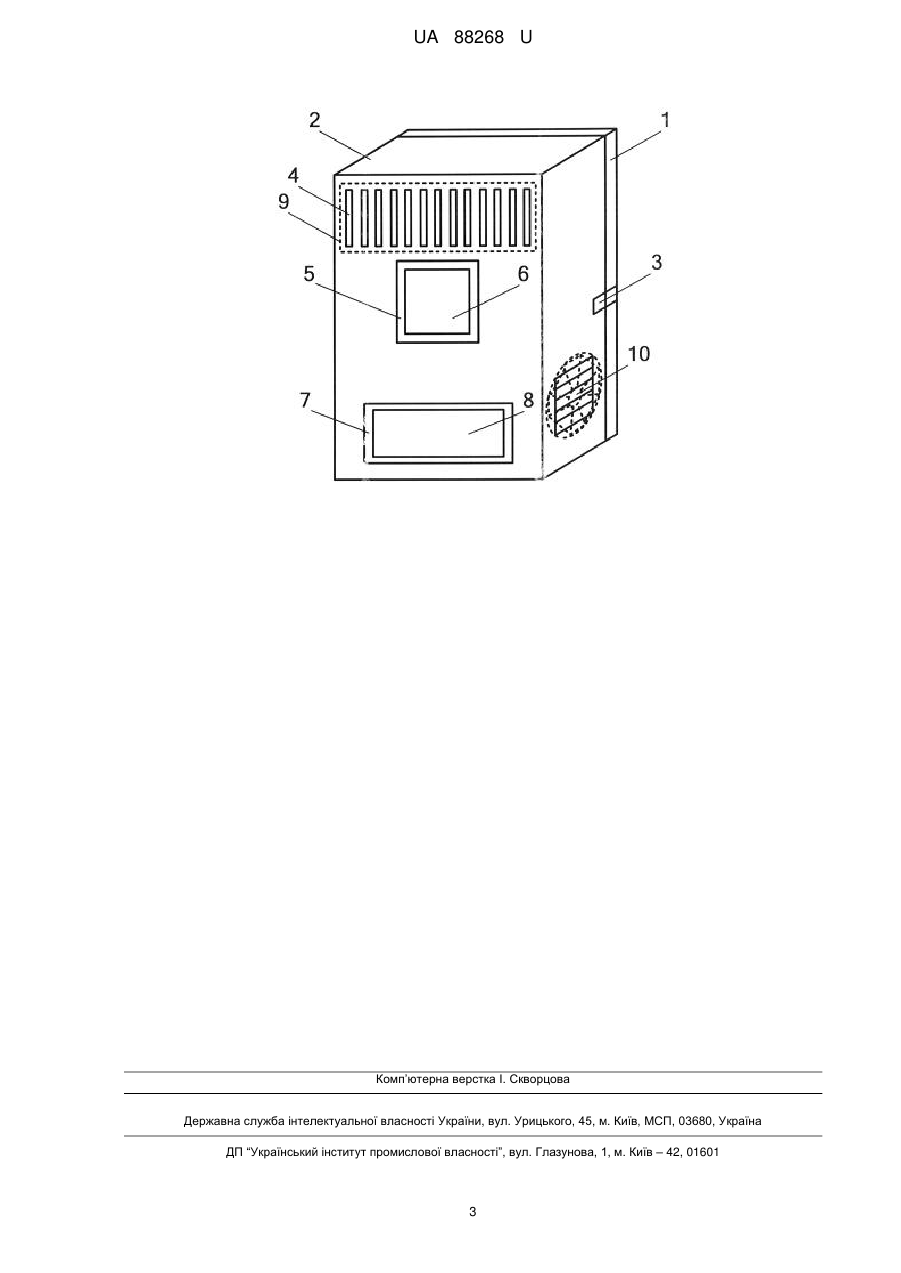

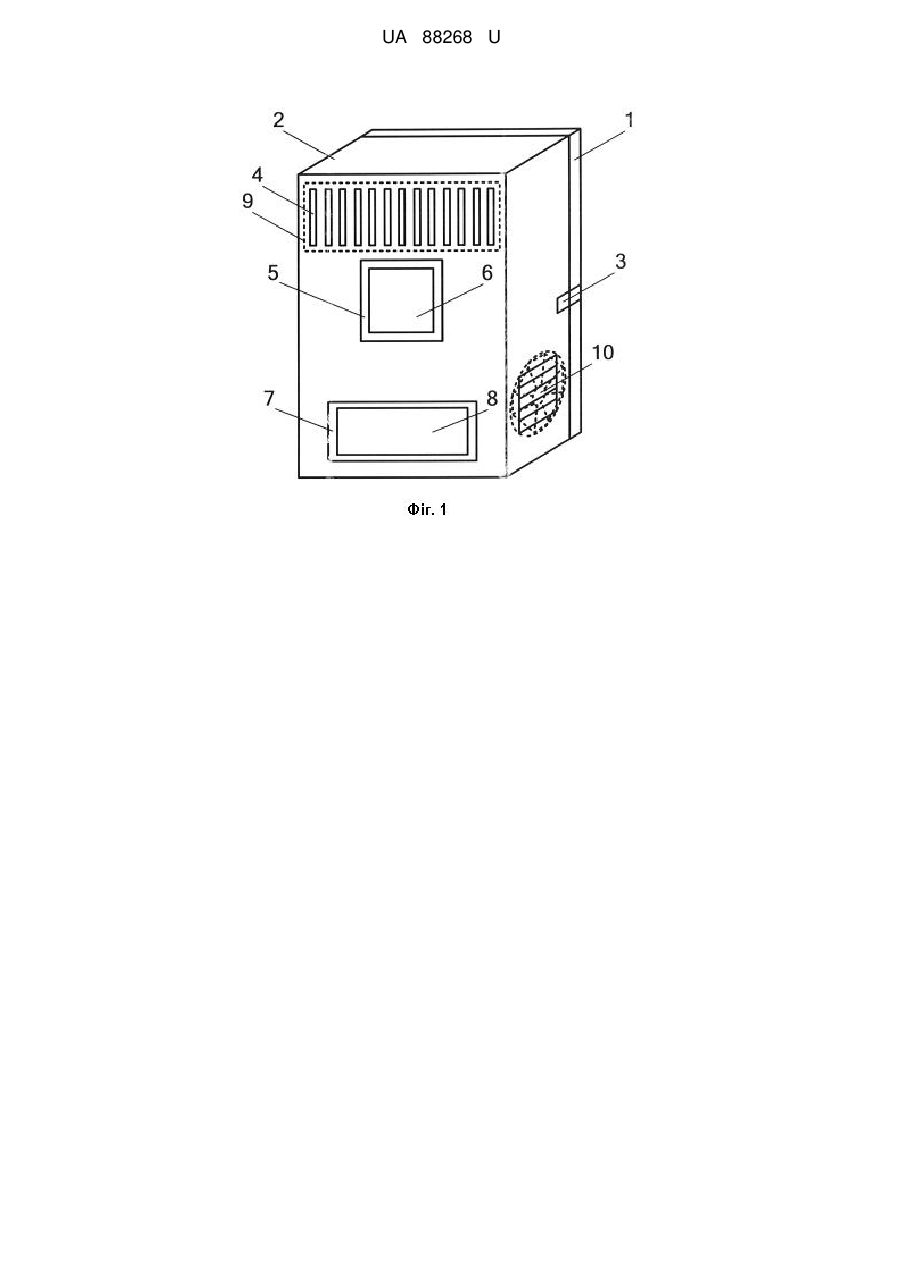

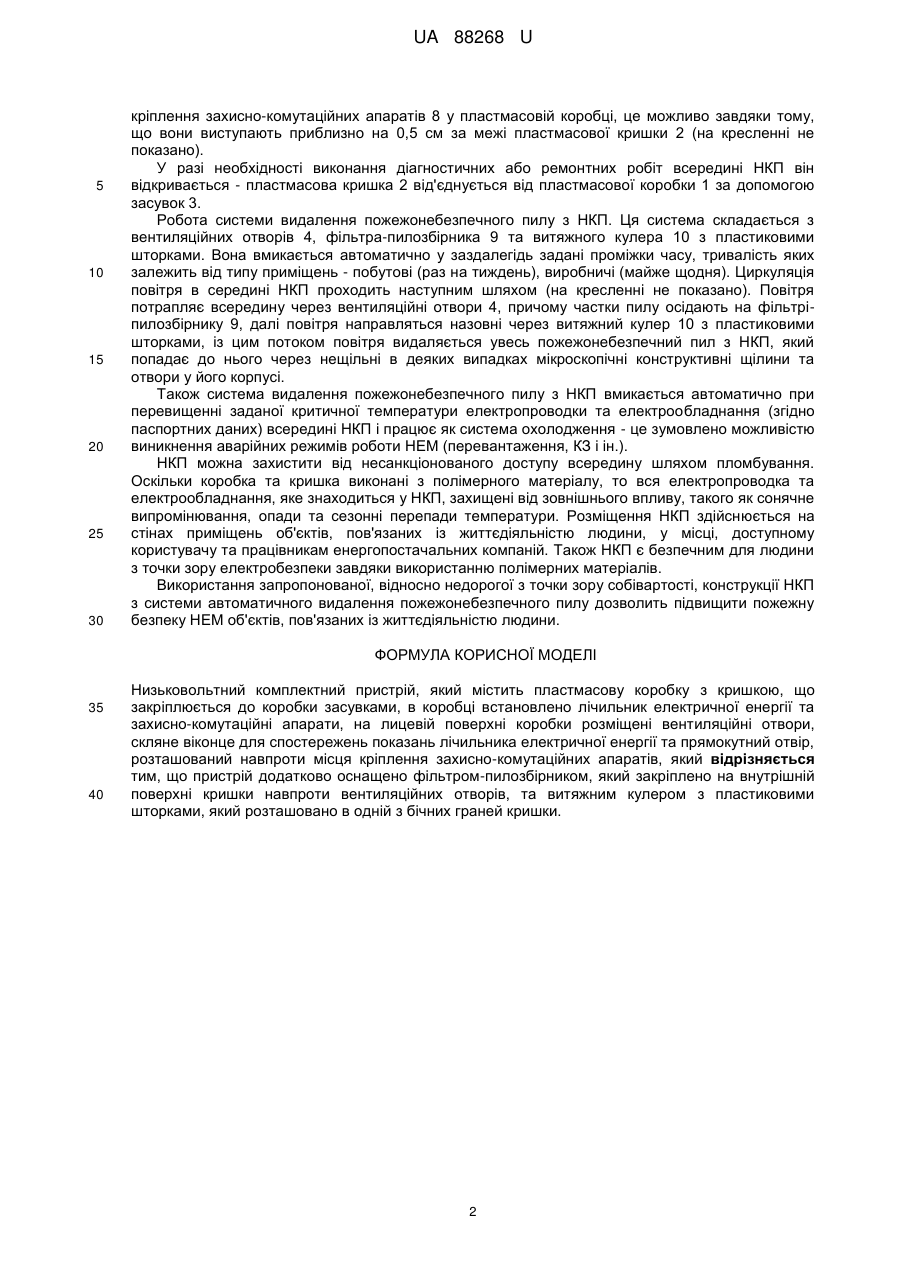

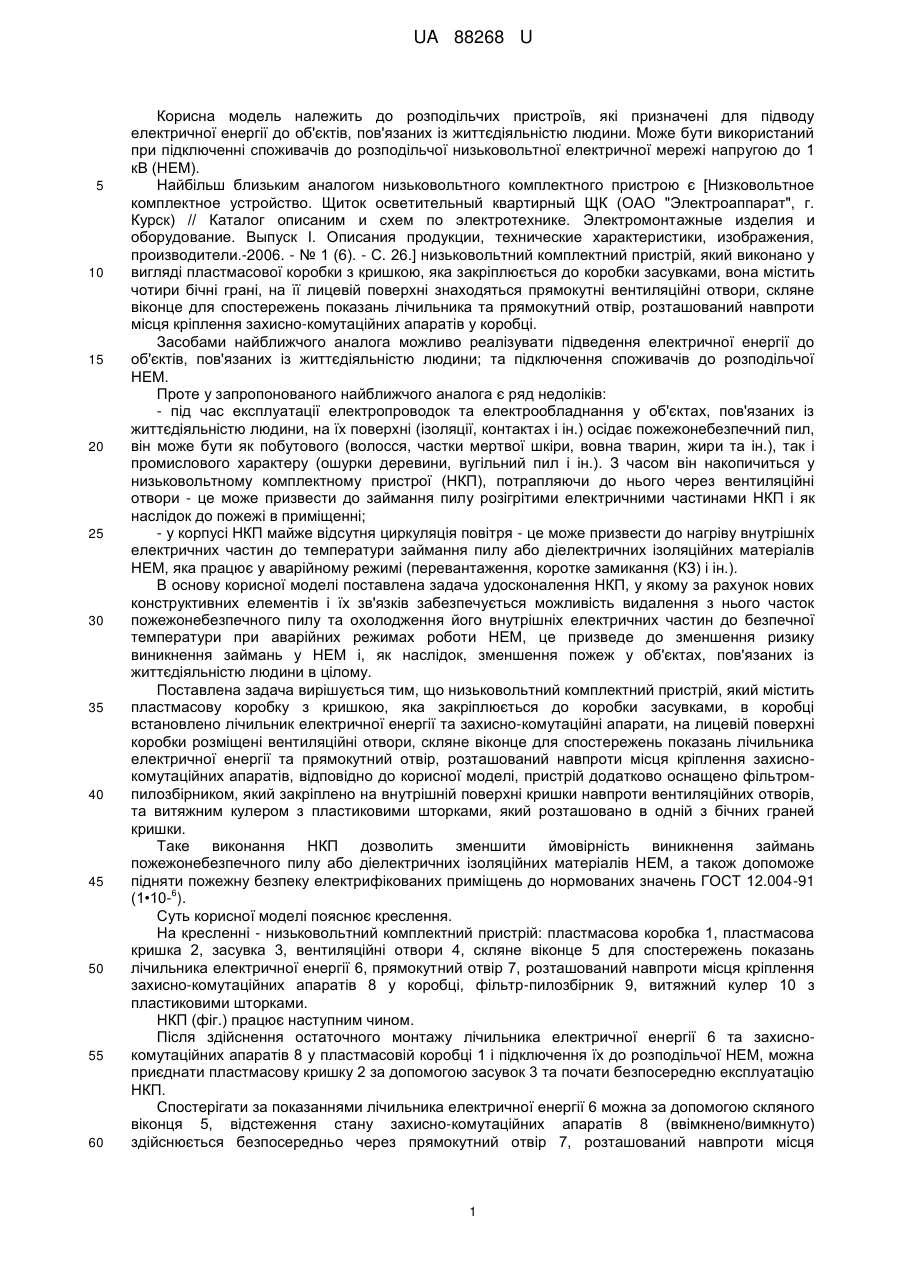

Реферат: Низьковольтний комплектний пристрій містить пластмасову коробку з кришкою, що закріплюється до коробки засувками, в коробці встановлено лічильник електричної енергії та захисно-комутаційні апарати, на лицевій поверхні коробки розміщені вентиляційні отвори, скляне віконце для спостережень показань лічильника електричної енергії та прямокутний отвір, розташований навпроти місця кріплення захисно-комутаційних апаратів. Пристрій додатково постачено фільтром-пилозбірником, який закріплено на внутрішній поверхні кришки навпроти вентиляційних отворів. та витяжним кулером з пластиковими шторками, який розташовано в одній з бічних граней кришки. UA 88268 U (54) НИЗЬКОВОЛЬТНИЙ КОМПЛЕКТНИЙ ПРИСТРІЙ UA 88268 U UA 88268 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до розподільчих пристроїв, які призначені для підводу електричної енергії до об'єктів, пов'язаних із життєдіяльністю людини. Може бути використаний при підключенні споживачів до розподільчої низьковольтної електричної мережі напругою до 1 кВ (НЕМ). Найбільш близьким аналогом низьковольтного комплектного пристрою є [Низковольтное комплектное устройство. Щиток осветительный квартирный ЩК (ОАО "Электроаппарат", г. Курск) // Каталог описаним и схем по электротехнике. Электромонтажные изделия и оборудование. Выпуск I. Описания продукции, технические характеристики, изображения, производители.-2006. - № 1 (6). - С. 26.] низьковольтний комплектний пристрій, який виконано у вигляді пластмасової коробки з кришкою, яка закріплюється до коробки засувками, вона містить чотири бічні грані, на її лицевій поверхні знаходяться прямокутні вентиляційні отвори, скляне віконце для спостережень показань лічильника та прямокутний отвір, розташований навпроти місця кріплення захисно-комутаційних апаратів у коробці. Засобами найближчого аналога можливо реалізувати підведення електричної енергії до об'єктів, пов'язаних із життєдіяльністю людини; та підключення споживачів до розподільчої НЕМ. Проте у запропонованого найближчого аналога є ряд недоліків: - під час експлуатації електропроводок та електрообладнання у об'єктах, пов'язаних із життєдіяльністю людини, на їх поверхні (ізоляції, контактах і ін.) осідає пожежонебезпечний пил, він може бути як побутового (волосся, частки мертвої шкіри, вовна тварин, жири та ін.), так і промислового характеру (ошурки деревини, вугільний пил і ін.). З часом він накопичиться у низьковольтному комплектному пристрої (НКП), потрапляючи до нього через вентиляційні отвори - це може призвести до займання пилу розігрітими електричними частинами НКП і як наслідок до пожежі в приміщенні; - у корпусі НКП майже відсутня циркуляція повітря - це може призвести до нагріву внутрішніх електричних частин до температури займання пилу або діелектричних ізоляційних матеріалів НЕМ, яка працює у аварійному режимі (перевантаження, коротке замикання (КЗ) і ін.). В основу корисної моделі поставлена задача удосконалення НКП, у якому за рахунок нових конструктивних елементів і їх зв'язків забезпечується можливість видалення з нього часток пожежонебезпечного пилу та охолодження його внутрішніх електричних частин до безпечної температури при аварійних режимах роботи НЕМ, це призведе до зменшення ризику виникнення займань у НЕМ і, як наслідок, зменшення пожеж у об'єктах, пов'язаних із життєдіяльністю людини в цілому. Поставлена задача вирішується тим, що низьковольтний комплектний пристрій, який містить пластмасову коробку з кришкою, яка закріплюється до коробки засувками, в коробці встановлено лічильник електричної енергії та захисно-комутаційні апарати, на лицевій поверхні коробки розміщені вентиляційні отвори, скляне віконце для спостережень показань лічильника електричної енергії та прямокутний отвір, розташований навпроти місця кріплення захиснокомутаційних апаратів, відповідно до корисної моделі, пристрій додатково оснащено фільтромпилозбірником, який закріплено на внутрішній поверхні кришки навпроти вентиляційних отворів, та витяжним кулером з пластиковими шторками, який розташовано в одній з бічних граней кришки. Таке виконання НКП дозволить зменшити ймовірність виникнення займань пожежонебезпечного пилу або діелектричних ізоляційних матеріалів НЕМ, а також допоможе підняти пожежну безпеку електрифікованих приміщень до нормованих значень ГОСТ 12.004-91 6 (1•10- ). Суть корисної моделі пояснює креслення. На кресленні - низьковольтний комплектний пристрій: пластмасова коробка 1, пластмасова кришка 2, засувка 3, вентиляційні отвори 4, скляне віконце 5 для спостережень показань лічильника електричної енергії 6, прямокутний отвір 7, розташований навпроти місця кріплення захисно-комутаційних апаратів 8 у коробці, фільтр-пилозбірник 9, витяжний кулер 10 з пластиковими шторками. НКП (фіг.) працює наступним чином. Після здійснення остаточного монтажу лічильника електричної енергії 6 та захиснокомутаційних апаратів 8 у пластмасовій коробці 1 і підключення їх до розподільчої НЕМ, можна приєднати пластмасову кришку 2 за допомогою засувок 3 та почати безпосередню експлуатацію НКП. Спостерігати за показаннями лічильника електричної енергії 6 можна за допомогою скляного віконця 5, відстеження стану захисно-комутаційних апаратів 8 (ввімкнено/вимкнуто) здійснюється безпосередньо через прямокутний отвір 7, розташований навпроти місця 1 UA 88268 U 5 10 15 20 25 30 кріплення захисно-комутаційних апаратів 8 у пластмасовій коробці, це можливо завдяки тому, що вони виступають приблизно на 0,5 см за межі пластмасової кришки 2 (на кресленні не показано). У разі необхідності виконання діагностичних або ремонтних робіт всередині НКП він відкривається - пластмасова кришка 2 від'єднується від пластмасової коробки 1 за допомогою засувок 3. Робота системи видалення пожежонебезпечного пилу з НКП. Ця система складається з вентиляційних отворів 4, фільтра-пилозбірника 9 та витяжного кулера 10 з пластиковими шторками. Вона вмикається автоматично у заздалегідь задані проміжки часу, тривалість яких залежить від типу приміщень - побутові (раз на тиждень), виробничі (майже щодня). Циркуляція повітря в середині НКП проходить наступним шляхом (на кресленні не показано). Повітря потрапляє всередину через вентиляційні отвори 4, причому частки пилу осідають на фільтріпилозбірнику 9, далі повітря направляться назовні через витяжний кулер 10 з пластиковими шторками, із цим потоком повітря видаляється увесь пожежонебезпечний пил з НКП, який попадає до нього через нещільні в деяких випадках мікроскопічні конструктивні щілини та отвори у його корпусі. Також система видалення пожежонебезпечного пилу з НКП вмикається автоматично при перевищенні заданої критичної температури електропроводки та електрообладнання (згідно паспортних даних) всередині НКП і працює як система охолодження - це зумовлено можливістю виникнення аварійних режимів роботи НЕМ (перевантаження, КЗ і ін.). НКП можна захистити від несанкціонованого доступу всередину шляхом пломбування. Оскільки коробка та кришка виконані з полімерного матеріалу, то вся електропроводка та електрообладнання, яке знаходиться у НКП, захищені від зовнішнього впливу, такого як сонячне випромінювання, опади та сезонні перепади температури. Розміщення НКП здійснюється на стінах приміщень об'єктів, пов'язаних із життєдіяльністю людини, у місці, доступному користувачу та працівникам енергопостачальних компаній. Також НКП є безпечним для людини з точки зору електробезпеки завдяки використанню полімерних матеріалів. Використання запропонованої, відносно недорогої з точки зору собівартості, конструкції НКП з системи автоматичного видалення пожежонебезпечного пилу дозволить підвищити пожежну безпеку НЕМ об'єктів, пов'язаних із життєдіяльністю людини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Низьковольтний комплектний пристрій, який містить пластмасову коробку з кришкою, що закріплюється до коробки засувками, в коробці встановлено лічильник електричної енергії та захисно-комутаційні апарати, на лицевій поверхні коробки розміщені вентиляційні отвори, скляне віконце для спостережень показань лічильника електричної енергії та прямокутний отвір, розташований навпроти місця кріплення захисно-комутаційних апаратів, який відрізняється тим, що пристрій додатково оснащено фільтром-пилозбірником, який закріплено на внутрішній поверхні кришки навпроти вентиляційних отворів, та витяжним кулером з пластиковими шторками, який розташовано в одній з бічних граней кришки. 2 UA 88268 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
