Бар’єрна пастка для комах

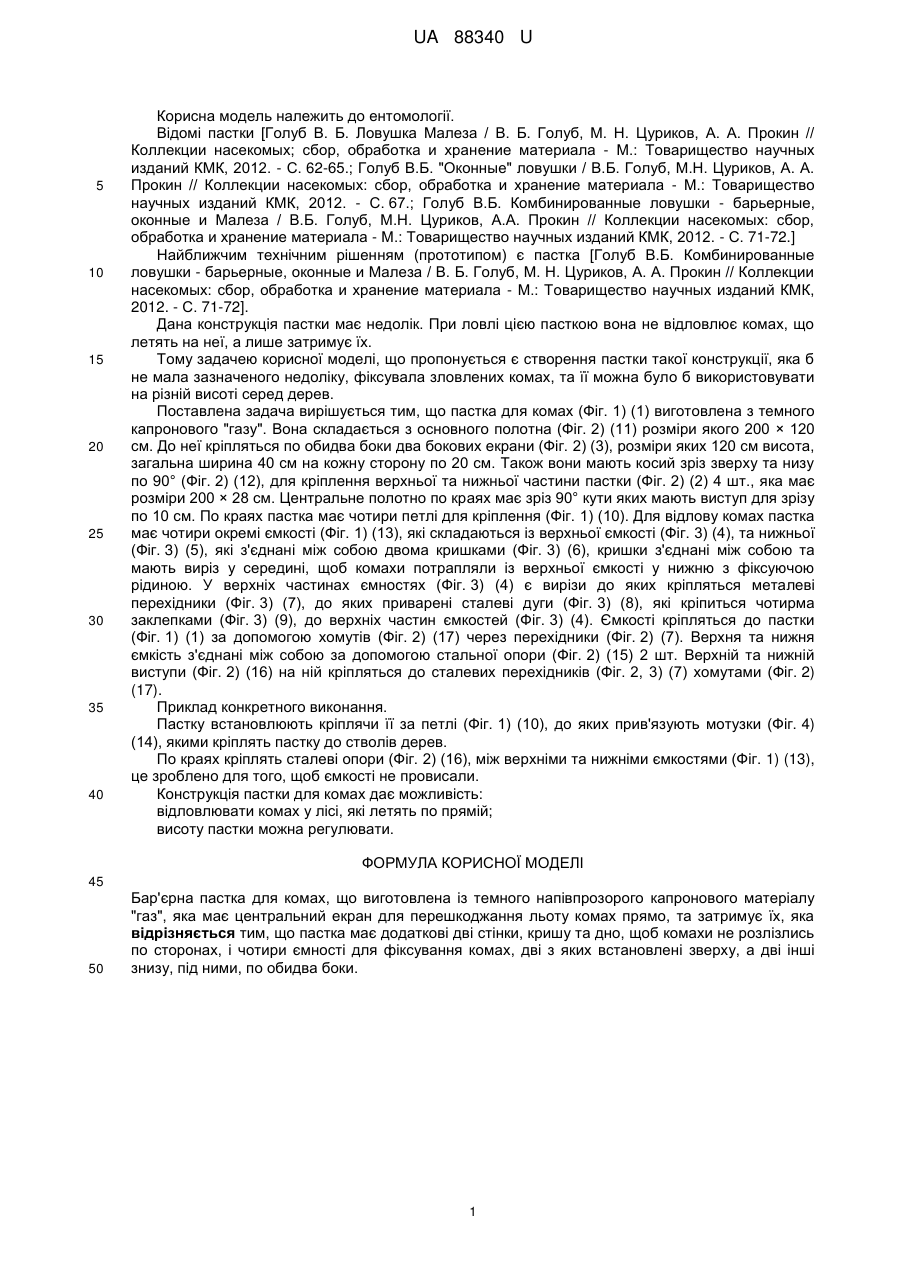

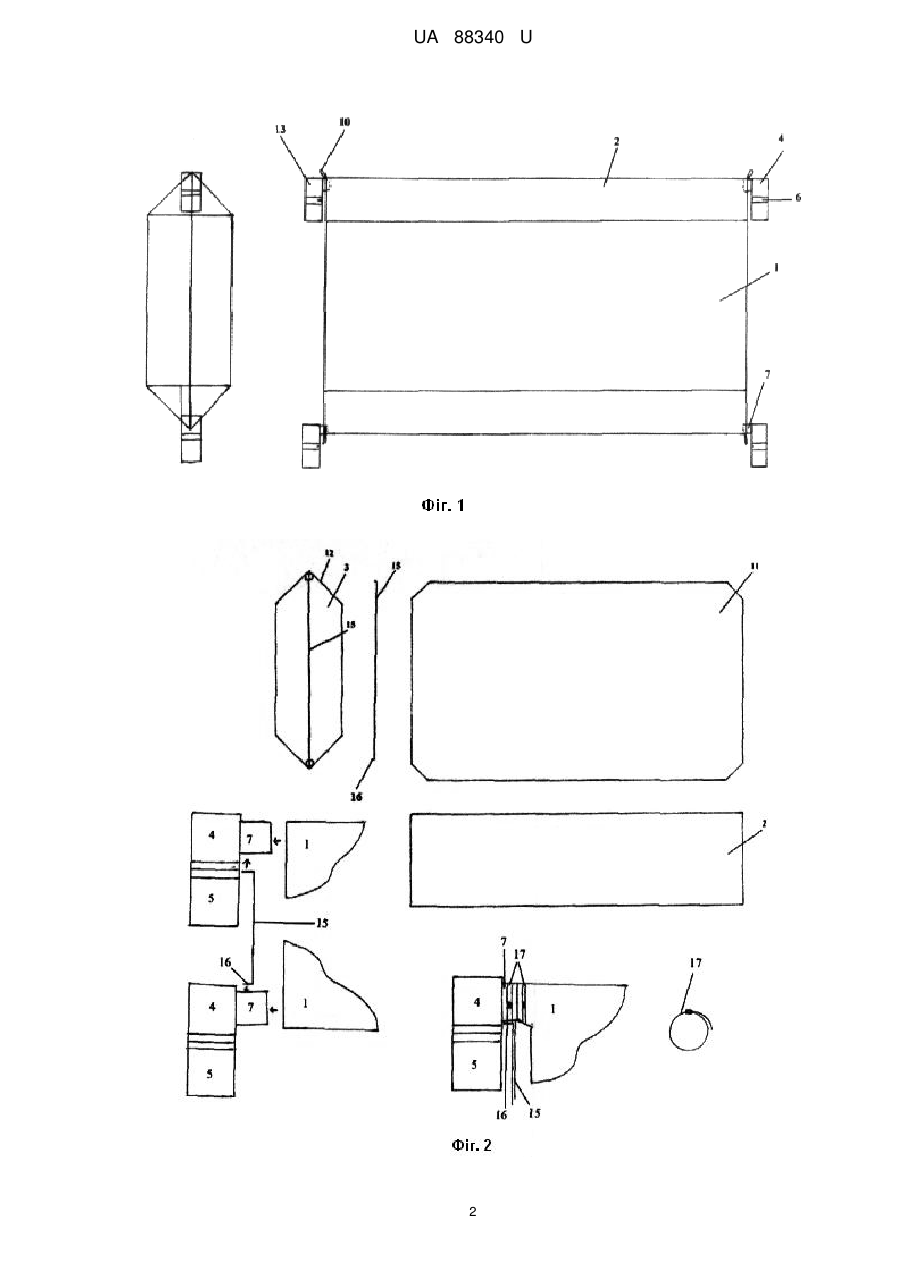

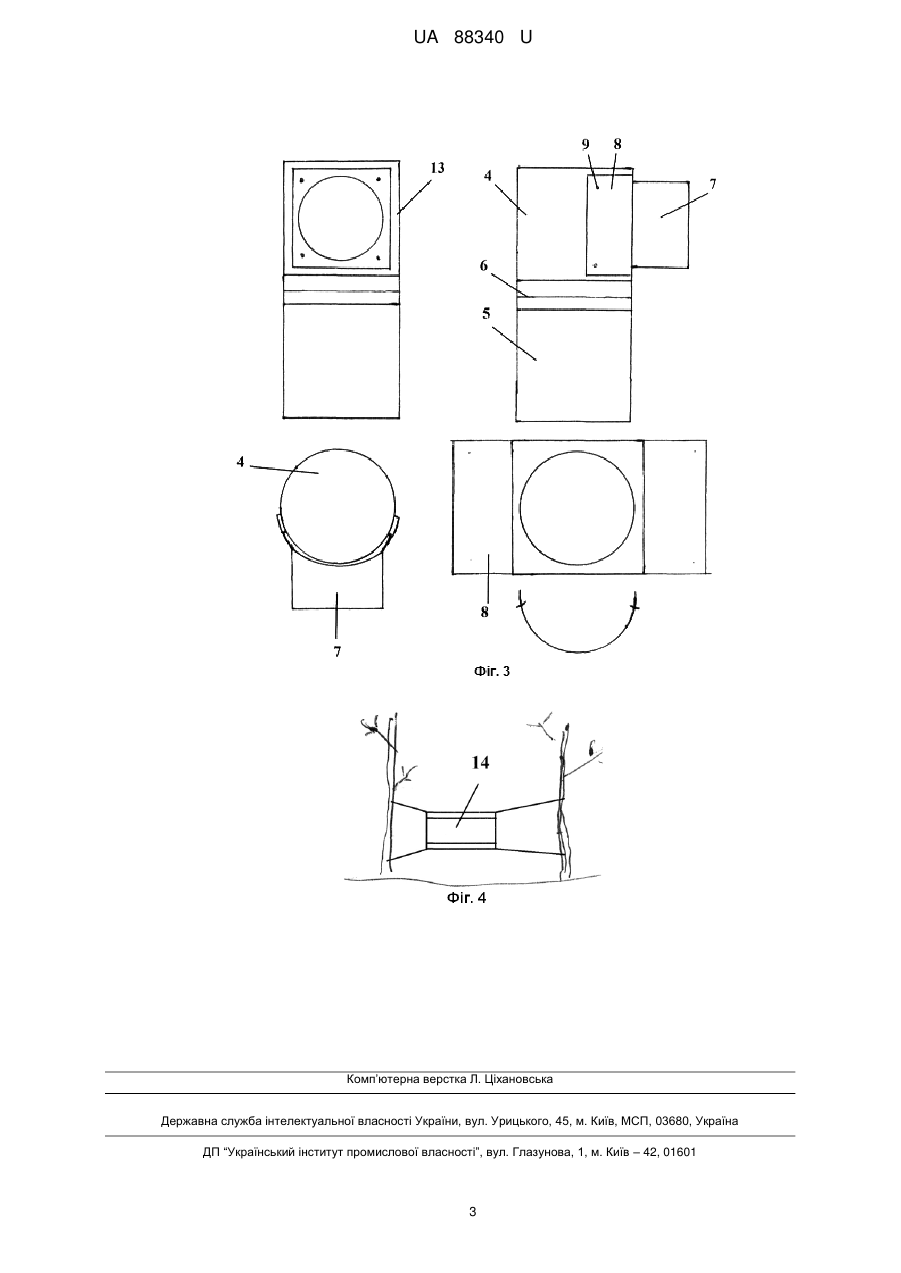

Реферат: UA 88340 U UA 88340 U 5 10 15 20 25 30 35 40 Корисна модель належить до ентомології. Відомі пастки [Голуб В. Б. Ловушка Малеза / В. Б. Голуб, М. Н. Цуриков, А. А. Прокин // Коллекции насекомых; сбор, обработка и хранение материала - М.: Товарищество научных изданий КМК, 2012. - С. 62-65.; Голуб В.Б. "Оконные" ловушки / В.Б. Голуб, М.Н. Цуриков, А. А. Прокин // Коллекции насекомых: сбор, обработка и хранение материала - М.: Товарищество научных изданий КМК, 2012. - С. 67.; Голуб В.Б. Комбинированные ловушки - барьерные, оконные и Малеза / В.Б. Голуб, М.Н. Цуриков, А.А. Прокин // Коллекции насекомых: сбор, обработка и хранение материала - М.: Товарищество научных изданий КМК, 2012. - С. 71-72.] Найближчим технічним рішенням (прототипом) є пастка [Голуб В.Б. Комбинированные ловушки - барьерные, оконные и Малеза / В. Б. Голуб, М. Н. Цуриков, А. А. Прокин // Коллекции насекомых: сбор, обработка и хранение материала - М.: Товарищество научных изданий КМК, 2012. - С. 71-72]. Дана конструкція пастки має недолік. При ловлі цією пасткою вона не відловлює комах, що летять на неї, а лише затримує їх. Тому задачею корисної моделі, що пропонується є створення пастки такої конструкції, яка б не мала зазначеного недоліку, фіксувала зловлених комах, та її можна було б використовувати на різній висоті серед дерев. Поставлена задача вирішується тим, що пастка для комах (Фіг. 1) (1) виготовлена з темного капронового "газу". Вона складається з основного полотна (Фіг. 2) (11) розміри якого 200 × 120 см. До неї кріпляться по обидва боки два бокових екрани (Фіг. 2) (3), розміри яких 120 см висота, загальна ширина 40 см на кожну сторону по 20 см. Також вони мають косий зріз зверху та низу по 90° (Фіг. 2) (12), для кріплення верхньої та нижньої частини пастки (Фіг. 2) (2) 4 шт., яка має розміри 200 × 28 см. Центральне полотно по краях має зріз 90° кути яких мають виступ для зрізу по 10 см. По краях пастка має чотири петлі для кріплення (Фіг. 1) (10). Для відлову комах пастка має чотири окремі ємкості (Фіг. 1) (13), які складаються із верхньої ємкості (Фіг. 3) (4), та нижньої (Фіг. 3) (5), які з'єднані між собою двома кришками (Фіг. 3) (6), кришки з'єднані між собою та мають виріз у середині, щоб комахи потрапляли із верхньої ємкості у нижню з фіксуючою рідиною. У верхніх частинах ємностях (Фіг. 3) (4) є вирізи до яких кріпляться металеві перехідники (Фіг. 3) (7), до яких приварені сталеві дуги (Фіг. 3) (8), які кріпиться чотирма заклепками (Фіг. 3) (9), до верхніх частин ємкостей (Фіг. 3) (4). Ємкості кріпляться до пастки (Фіг. 1) (1) за допомогою хомутів (Фіг. 2) (17) через перехідники (Фіг. 2) (7). Верхня та нижня ємкість з'єднані між собою за допомогою стальної опори (Фіг. 2) (15) 2 шт. Верхній та нижній виступи (Фіг. 2) (16) на ній кріпляться до сталевих перехідників (Фіг. 2, 3) (7) хомутами (Фіг. 2) (17). Приклад конкретного виконання. Пастку встановлюють кріплячи її за петлі (Фіг. 1) (10), до яких прив'язують мотузки (Фіг. 4) (14), якими кріплять пастку до стволів дерев. По краях кріплять сталеві опори (Фіг. 2) (16), між верхніми та нижніми ємкостями (Фіг. 1) (13), це зроблено для того, щоб ємкості не провисали. Конструкція пастки для комах дає можливість: відловлювати комах у лісі, які летять по прямій; висоту пастки можна регулювати. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Бар'єрна пастка для комах, що виготовлена із темного напівпрозорого капронового матеріалу "газ", яка має центральний екран для перешкоджання льоту комах прямо, та затримує їх, яка відрізняється тим, що пастка має додаткові дві стінки, кришу та дно, щоб комахи не розлізлись по сторонах, і чотири ємності для фіксування комах, дві з яких встановлені зверху, а дві інші знизу, під ними, по обидва боки. 1 UA 88340 U 2 UA 88340 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
