Швидкорознімне з’єднання рукавів і трубопроводів з клапанами

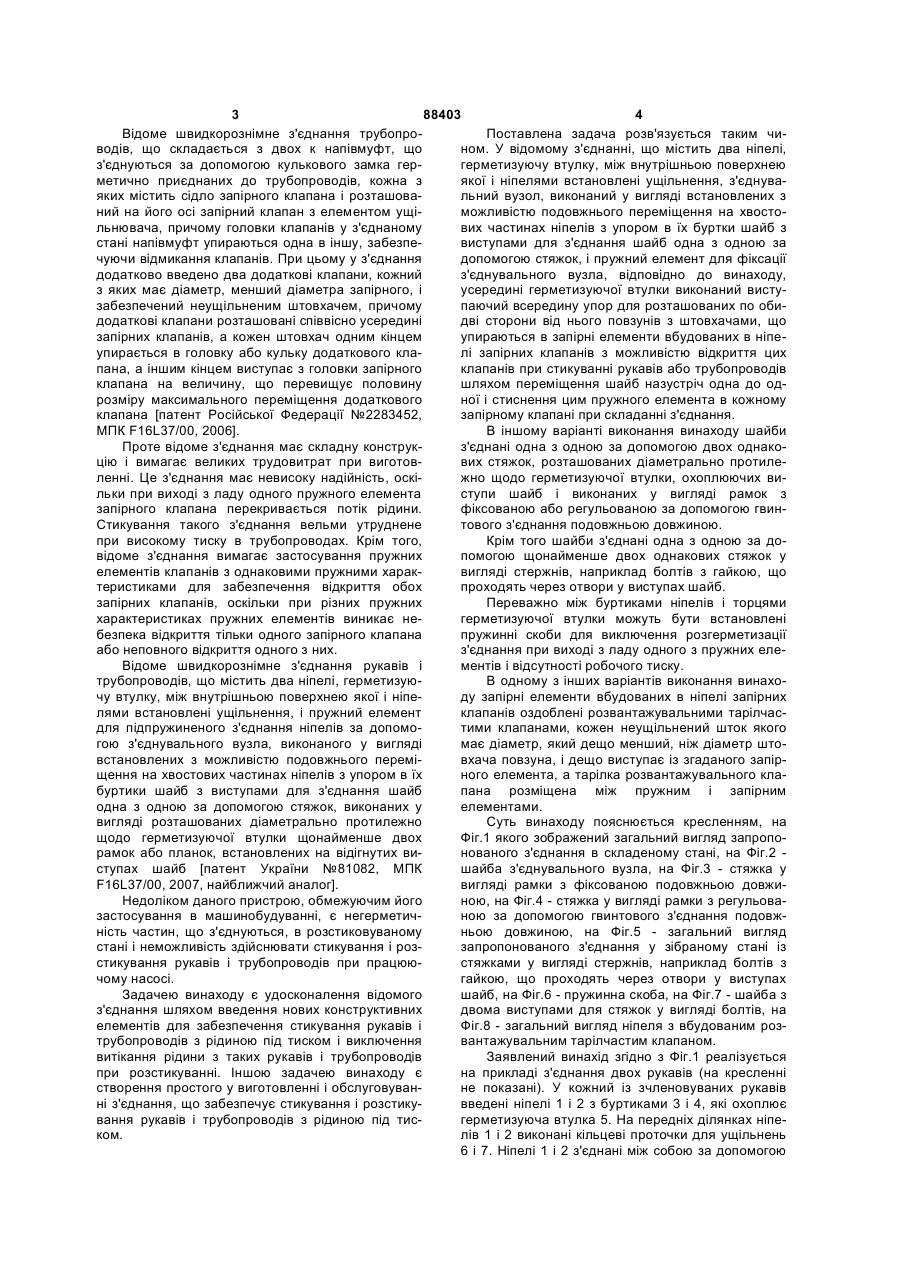

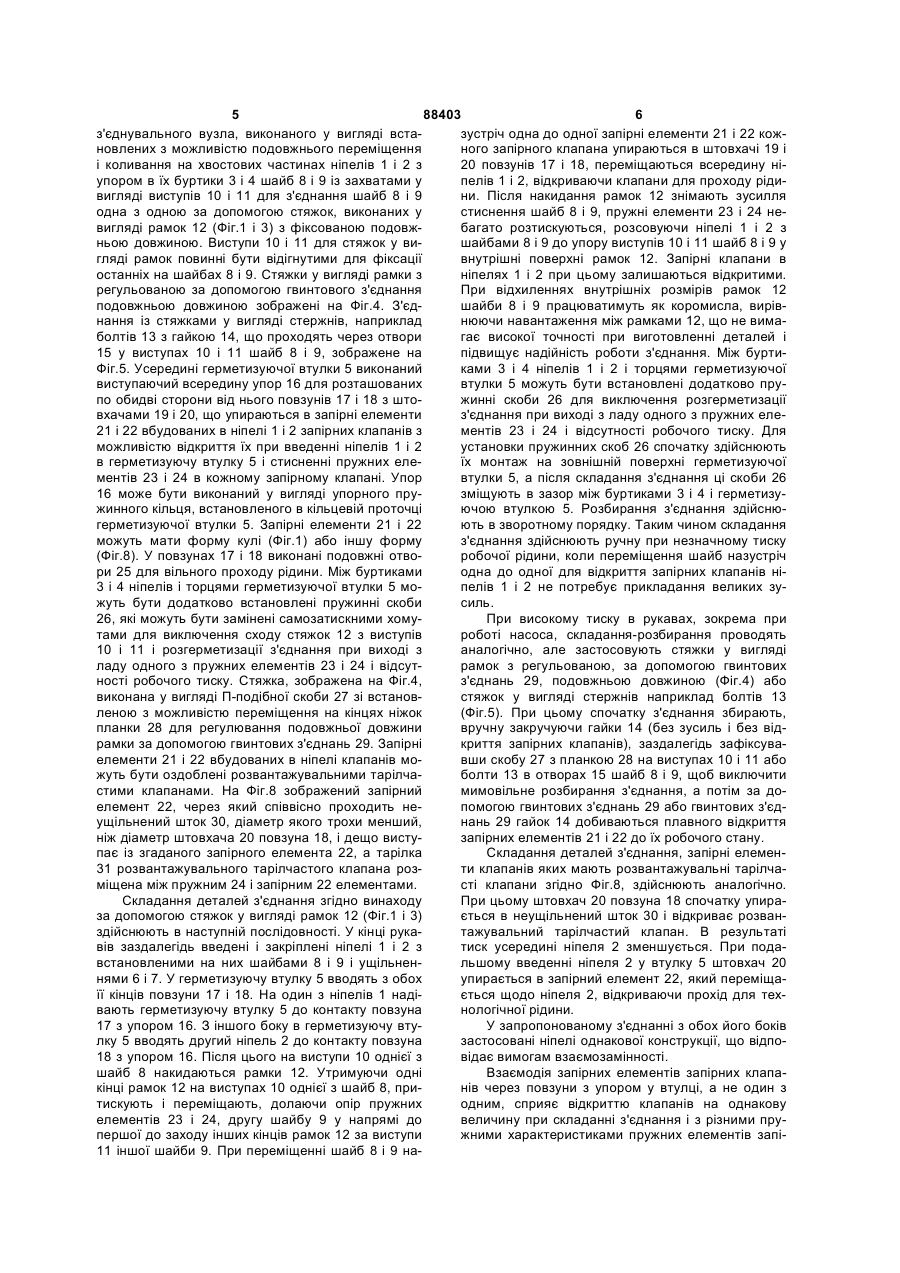

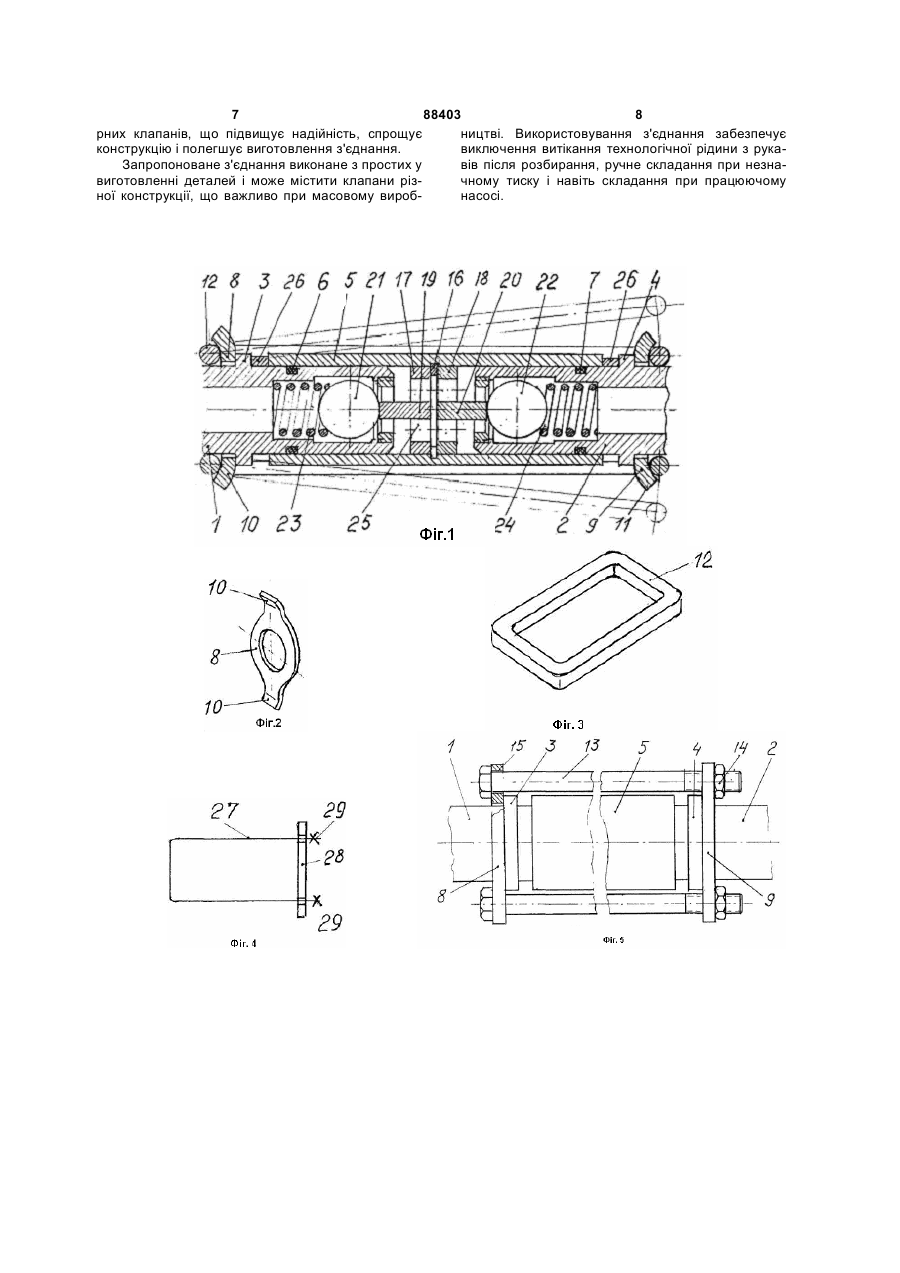

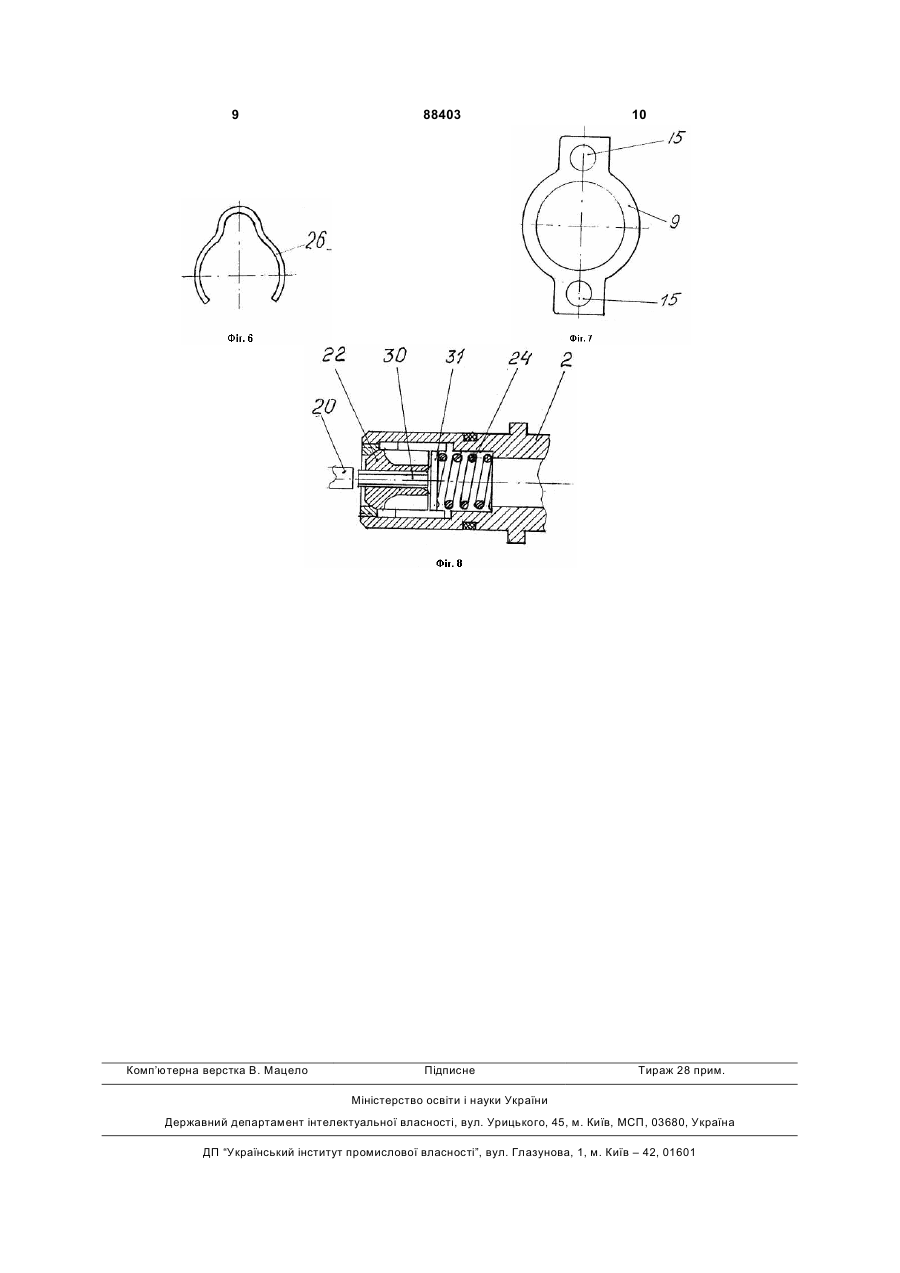

1. Швидкорознімне з'єднання рукавів і трубопроводів з клапанами, що містить два ніпелі, герметизуючу втулку, між внутрішньою поверхнею якої і ніпелями встановлені ущільнення, з'єднувальний вузол, виконаний у вигляді встановлених з можливістю подовжнього переміщення на хвостових частинах ніпелів з упором в їх буртики шайб з виступами для з'єднання шайб одна з одною за допомогою стяжок, і пружний елемент для фіксації з'єднувального вузла, яке відрізняється тим, що усередині герметизуючої втулки виконаний виступаючий всередину упор для розташованих по обидві сторони від нього повзунів з штовхачами, що упираються в запірні елементи вбудованих в ніпелі запірних клапанів з можливістю відкриття цих клапанів при стикуванні рукавів або трубопроводів шляхом переміщення шайб назустріч одна до од C2 2 88403 1 3 88403 4 Відоме швидкорознімне з'єднання трубопроПоставлена задача розв'язується таким чиводів, що складається з двох к напівмуфт, що ном. У відомому з'єднанні, що містить два ніпелі, з'єднуються за допомогою кулькового замка гергерметизуючу втулку, між внутрішньою поверхнею метично приєднаних до трубопроводів, кожна з якої і ніпелями встановлені ущільнення, з'єднуваяких містить сідло запірного клапана і розташовальний вузол, виконаний у вигляді встановлених з ний на його осі запірний клапан з елементом ущіможливістю подовжнього переміщення на хвостольнювача, причому головки клапанів у з'єднаному вих частинах ніпелів з упором в їх буртки шайб з стані напівмуфт упираються одна в іншу, забезпевиступами для з'єднання шайб одна з одною за чуючи відмикання клапанів. При цьому у з'єднання допомогою стяжок, і пружний елемент для фіксації додатково введено два додаткові клапани, кожний з'єднувального вузла, відповідно до винаходу, з яких має діаметр, менший діаметра запірного, і усередині герметизуючої втулки виконаний вистузабезпечений неущільненим штовхачем, причому паючий всередину упор для розташованих по обидодаткові клапани розташовані співвісно усередині дві сторони від нього повзунів з штовхачами, що запірних клапанів, а кожен штовхач одним кінцем упираються в запірні елементи вбудованих в ніпеупирається в головку або кульку додаткового клалі запірних клапанів з можливістю відкриття цих пана, а іншим кінцем виступає з головки запірного клапанів при стикуванні рукавів або трубопроводів клапана на величину, що перевищує половину шляхом переміщення шайб назустріч одна до одрозміру максимального переміщення додаткового ної і стиснення цим пружного елемента в кожному клапана [патент Російської Федерації №2283452, запірному клапані при складанні з'єднання. МПК F16L37/00, 2006]. В іншому варіанті виконання винаходу шайби Проте відоме з'єднання має складну конструкз'єднані одна з одною за допомогою двох однакоцію і вимагає великих трудовитрат при виготоввих стяжок, розташованих діаметрально протилеленні. Це з'єднання має невисоку надійність, оскіжно щодо герметизуючої втулки, охоплюючих вильки при виході з ладу одного пружного елемента ступи шайб і виконаних у вигляді рамок з запірного клапана перекривається потік рідини. фіксованою або регульованою за допомогою гвинСтикування такого з'єднання вельми утруднене тового з'єднання подовжньою довжиною. при високому тиску в трубопроводах. Крім того, Крім того шайби з'єднані одна з одною за довідоме з'єднання вимагає застосування пружних помогою щонайменше двох однакових стяжок у елементів клапанів з однаковими пружними хараквигляді стержнів, наприклад болтів з гайкою, що теристиками для забезпечення відкриття обох проходять через отвори у виступах шайб. запірних клапанів, оскільки при різних пружних Переважно між буртиками ніпелів і торцями характеристиках пружних елементів виникає негерметизуючої втулки можуть бути встановлені безпека відкриття тільки одного запірного клапана пружинні скоби для виключення розгерметизації або неповного відкриття одного з них. з'єднання при виході з ладу одного з пружних елеВідоме швидкорознімне з'єднання рукавів і ментів і відсутності робочого тиску. трубопроводів, що містить два ніпелі, герметизуюВ одному з інших варіантів виконання винахочу втулку, між внутрішньою поверхнею якої і ніпеду запірні елементи вбудованих в ніпелі запірних лями встановлені ущільнення, і пружний елемент клапанів оздоблені розвантажувальними тарілчасдля підпружиненого з'єднання ніпелів за допомотими клапанами, кожен неущільнений шток якого гою з'єднувального вузла, виконаного у вигляді має діаметр, який дещоменший, ніж діаметр штовстановлених з можливістю подовжнього перемівхача повзуна, і дещо виступає із згаданого запірщення на хвостових частинах ніпелів з упором в їх ного елемента, а тарілка розвантажувального клабуртики шайб з виступами для з'єднання шайб пана розміщена між пружним і запірним одна з одною за допомогою стяжок, виконаних у елементами. вигляді розташованих діаметрально протилежно Суть винаходу пояснюється кресленням, на щодо герметизуючої втулки щонайменше двох Фіг.1 якого зображений загальний вигляд запропорамок або планок, встановлених на відігнутих винованого з'єднання в складеному стані, на Фіг.2 ступах шайб [патент України №81082, МПК шайба з'єднувального вузла, на Фіг.3 - стяжка у F16L37/00, 2007, найближчий аналог]. вигляді рамки з фіксованою подовжньою довжиНедоліком даного пристрою, обмежуючим його ною, на Фіг.4 - стяжка у вигляді рамки з регульовазастосування в машинобудуванні, є негерметичною за допомогою гвинтового з'єднання подовжність частин, що з'єднуються, в розстиковуваному ньою довжиною, на Фіг.5 - загальний вигляд стані і неможливість здійснювати стикування і роззапропонованого з'єднання у зібраному стані із стикування рукавів і трубопроводів при працююстяжками у вигляді стержнів, наприклад болтів з чому насосі. гайкою, що проходять через отвори у виступах Задачею винаходу є удосконалення відомого шайб, на Фіг.6 - пружинна скоба, на Фіг.7 - шайба з з'єднання шляхом введення нових конструктивних двома виступами для стяжок у вигляді болтів, на елементів для забезпечення стикування рукавів і Фіг.8 - загальний вигляд ніпеля з вбудованим розтрубопроводів з рідиною під тиском і виключення вантажувальним тарілчастим клапаном. витікання рідини з таких рукавів і трубопроводів Заявлений винахід згідно з Фіг.1 реалізується при розстикуванні. Іншою задачею винаходу є на прикладі з'єднання двох рукавів (на кресленні створення простого у виготовленні і обслуговуванне показані). У кожний із зчленовуваних рукавів ні з'єднання, що забезпечує стикування і розстикувведені ніпелі 1 і 2 з буртиками 3 і 4, які охоплює вання рукавів і трубопроводів з рідиною під тисгерметизуюча втулка 5. На передніх ділянках ніпеком. лів 1 і 2 виконані кільцеві проточки для ущільнень 6 і 7. Ніпелі 1 і 2 з'єднані між собою за допомогою 5 88403 6 з'єднувального вузла, виконаного у вигляді встазустріч одна до одної запірні елементи 21 і 22 кожновлених з можливістю подовжнього переміщення ного запірного клапана упираються в штовхачі 19 і і коливання на хвостових частинах ніпелів 1 і 2 з 20 повзунів 17 і 18, переміщаються всередину ніупором в їх буртики 3 і 4 шайб 8 і 9 із захватами у пелів 1 і 2, відкриваючи клапани для проходу рідивигляді виступів 10 і 11 для з'єднання шайб 8 і 9 ни. Після накидання рамок 12 знімають зусилля одна з одною за допомогою стяжок, виконаних у стиснення шайб 8 і 9, пружні елементи 23 і 24 невигляді рамок 12 (Фіг.1 і 3) з фіксованою подовжбагато розтискуються, розсовуючи ніпелі 1 і 2 з ньою довжиною. Виступи 10 і 11 для стяжок у вишайбами 8 і 9 до упору виступів 10 і 11 шайб 8 і 9 у гляді рамок повинні бути відігнутими для фіксації внутрішні поверхні рамок 12. Запірні клапани в останніх на шайбах 8 і 9. Стяжки у вигляді рамки з ніпелях 1 і 2 при цьому залишаються відкритими. регульованою за допомогою гвинтового з'єднання При відхиленнях внутрішніх розмірів рамок 12 подовжньою довжиною зображені на Фіг.4. З'єдшайби 8 і 9 працюватимуть як коромисла, вирівнання із стяжками у вигляді стержнів, наприклад нюючи навантаження між рамками 12, що не вимаболтів 13 з гайкою 14, що проходять через отвори гає високої точності при виготовленні деталей і 15 у виступах 10 і 11 шайб 8 і 9, зображене на підвищує надійність роботи з'єднання. Між буртиФіг.5. Усередині герметизуючої втулки 5 виконаний ками 3 і 4 ніпелів 1 і 2 і торцями герметизуючої виступаючий всередину упор 16 для розташованих втулки 5 можуть бути встановлені додатково прупо обидві сторони від нього повзунів 17 і 18 з штожинні скоби 26 для виключення розгерметизації вхачами 19 і 20, що упираються в запірні елементи з'єднання при виході з ладу одного з пружних еле21 і 22 вбудованих в ніпелі 1 і 2 запірних клапанів з ментів 23 і 24 і відсутності робочого тиску. Для можливістю відкриття їх при введенні ніпелів 1 і 2 установки пружинних скоб 26 спочатку здійснюють в герметизуючу втулку 5 і стисненні пружних елеїх монтаж на зовнішній поверхні герметизуючої ментів 23 і 24 в кожному запірному клапані. Упор втулки 5, а після складання з'єднання ці скоби 26 16 може бути виконаний у вигляді упорного прузміщують в зазор між буртиками 3 і 4 і герметизужинного кільця, встановленого в кільцевій проточці ючою втулкою 5. Розбирання з'єднання здійснюгерметизуючої втулки 5. Запірні елементи 21 і 22 ють в зворотному порядку. Таким чином складання можуть мати форму кулі (Фіг.1) або іншу форму з'єднання здійснюють ручну при незначному тиску (Фіг.8). У повзунах 17 і 18 виконані подовжні отворобочої рідини, коли переміщення шайб назустріч ри 25 для вільного проходу рідини. Між буртиками одна до одної для відкриття запірних клапанів ні3 і 4 ніпелів і торцями герметизуючої втулки 5 мопелів 1 і 2 не потребує прикладання великих зужуть бути додатково встановлені пружинні скоби силь. 26, які можуть бути замінені самозатискними хомуПри високому тиску в рукавах, зокрема при тами для виключення сходу стяжок 12 з виступів роботі насоса, складання-розбирання проводять 10 і 11 і розгерметизації з'єднання при виході з аналогічно, але застосовують стяжки у вигляді ладу одного з пружних елементів 23 і 24 і відсутрамок з регульованою, за допомогою гвинтових ності робочого тиску. Стяжка, зображена на Фіг.4, з'єднань 29, подовжньою довжиною (Фіг.4) або виконана у вигляді П-подібної скоби 27 зі встановстяжок у вигляді стержнів наприклад болтів 13 леною з можливістю переміщення на кінцях ніжок (Фіг.5). При цьому спочатку з'єднання збирають, планки 28 для регулювання подовжньої довжини вручну закручуючи гайки 14 (без зусиль і без відрамки за допомогою гвинтових з'єднань 29. Запірні криття запірних клапанів), заздалегідь зафіксуваелементи 21 і 22 вбудованих в ніпелі клапанів мовши скобу 27 з планкою 28 на виступах 10 і 11 або жуть бути оздоблені розвантажувальними тарілчаболти 13 в отворах 15 шайб 8 і 9, щоб виключити стими клапанами. На Фіг.8 зображений запірний мимовільне розбирання з'єднання, а потім за доелемент 22, через який співвісно проходить непомогою гвинтових з'єднань 29 або гвинтових з'єдущільнений шток 30, діаметр якого трохи менший, нань 29 гайок 14 добиваються плавного відкриття ніж діаметр штовхача 20 повзуна 18, і дещо вистузапірних елементів 21 і 22 до їх робочого стану. пає із згаданого запірного елемента 22, а тарілка Складання деталей з'єднання, запірні елемен31 розвантажувального тарілчастого клапана розти клапанів яких мають розвантажувальні тарілчаміщена між пружним 24 і запірним 22 елементами. сті клапани згідно Фіг.8, здійснюють аналогічно. Складання деталей з'єднання згідно винаходу При цьому штовхач 20 повзуна 18 спочатку упираза допомогою стяжок у вигляді рамок 12 (Фіг.1 і 3) ється в неущільнений шток 30 і відкриває розванздійснюють в наступній послідовності. У кінці рукатажувальний тарілчастий клапан. В результаті вів заздалегідь введені і закріплені ніпелі 1 і 2 з тиск усередині ніпеля 2 зменшується. При подавстановленими на них шайбами 8 і 9 і ущільненльшому введенні ніпеля 2 у втулку 5 штовхач 20 нями 6 і 7. У герметизуючу втулку 5 вводять з обох упирається в запірний елемент 22, який переміщаїї кінців повзуни 17 і 18. На один з ніпелів 1 надіється щодо ніпеля 2, відкриваючи прохід для техвають герметизуючу втулку 5 до контакту повзуна нологічної рідини. 17 з упором 16. З іншого боку в герметизуючу втуУ запропонованому з'єднанні з обох його боків лку 5 вводять другий ніпель 2 до контакту повзуна застосовані ніпелі однакової конструкції, що відпо18 з упором 16. Після цього на виступи 10 однієї з відає вимогам взаємозамінності. шайб 8 накидаються рамки 12. Утримуючи одні Взаємодія запірних елементів запірних клапакінці рамок 12 на виступах 10 однієї з шайб 8, принів через повзуни з упором у втулці, а не один з тискують і переміщають, долаючи опір пружних одним, сприяє відкриттю клапанів на однакову елементів 23 і 24, другу шайбу 9 у напрямі до величину при складанні з'єднання і з різними прупершої до заходу інших кінців рамок 12 за виступи жними характеристиками пружних елементів запі11 іншої шайби 9. При переміщенні шайб 8 і 9 на 7 88403 8 рних клапанів, що підвищує надійність, спрощує ництві. Використовування з'єднання забезпечує конструкцію і полегшує виготовлення з'єднання. виключення витікання технологічної рідини з рукаЗапропоноване з'єднання виконане з простих у вів після розбирання, ручне складання при незнавиготовленні деталей і може містити клапани різчному тиску і навіть складання при працюючому ної конструкції, що важливо при масовому виробнасосі. 9 Комп’ютерна верстка В. Мацело 88403 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ– 42, 01601
