Формула / Реферат

Робочий орган змішувача-подрібнювача, що складається з ріжучих елементів, розташованих шарнірно на осях ротора, поперечних виступів, в проміжках між якими розташовані ріжучі кромки, який відрізняється тим, що має чотиристоронні ріжучі поперечні виступи, в проміжках між якими розташовані двосторонні ріжучі кромки, для інтенсифікації процесу змішування та подрібнення кормового матеріалу.

Текст

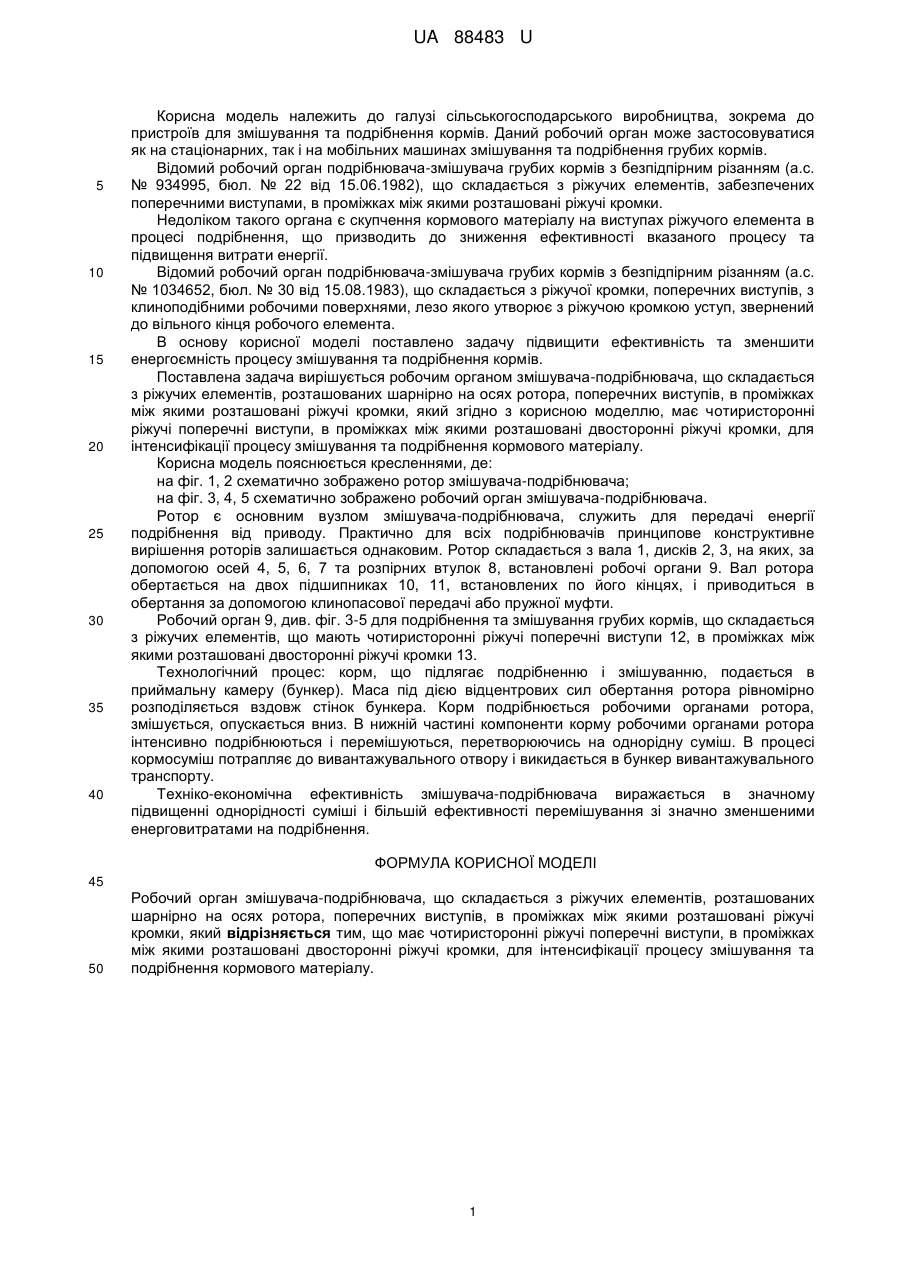

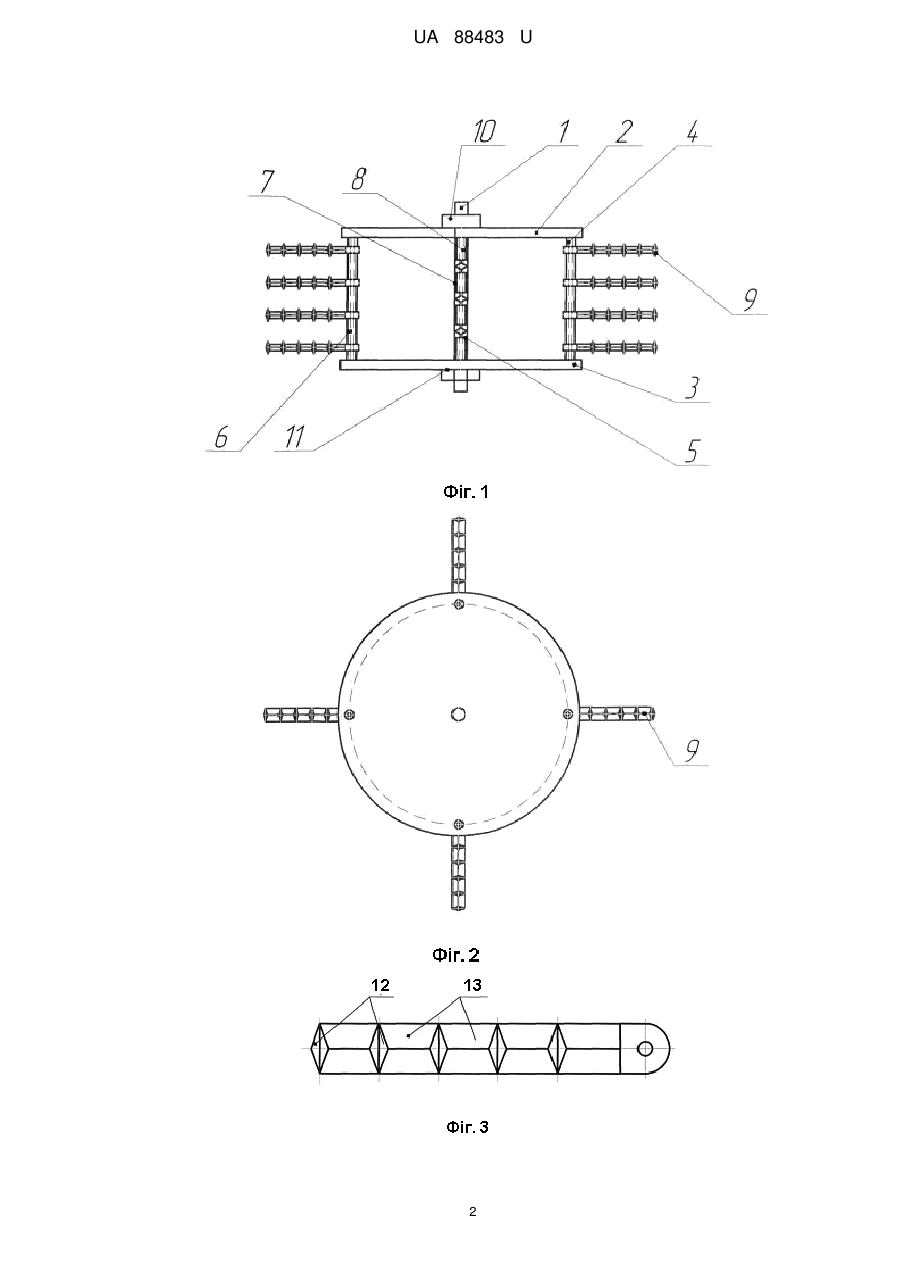

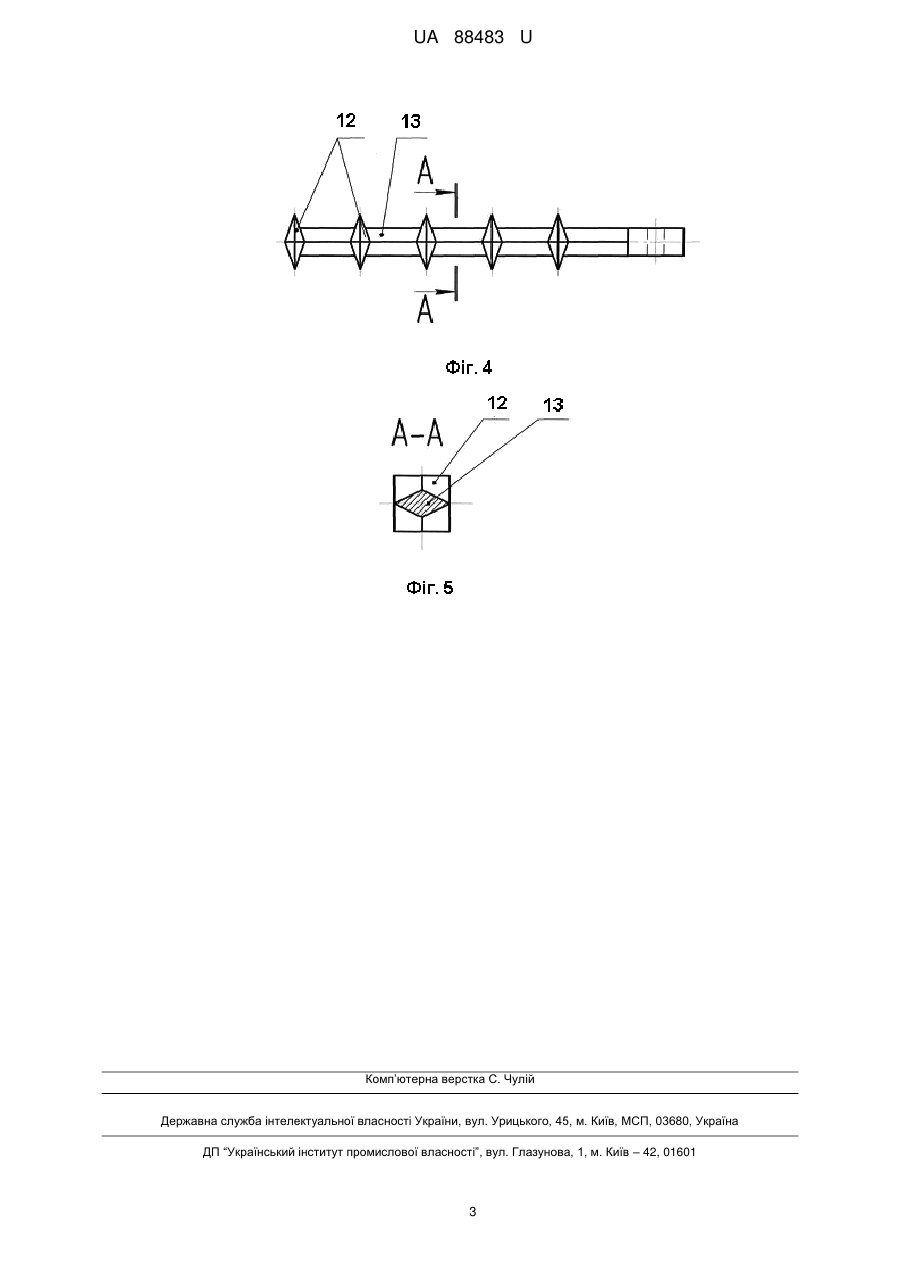

Реферат: Робочий орган змішувача-подрібнювача складається з ріжучих елементів, розташованих шарнірно на осях ротора, поперечних виступів, в проміжках між якими розташовані ріжучі кромки. Робочий орган має чотиристоронні ріжучі поперечні виступи, в проміжках між якими розташовані двосторонні ріжучі кромки, для інтенсифікації процесу змішування та подрібнення кормового матеріалу. UA 88483 U (54) РОБОЧИЙ ОРГАН ЗМІШУВАЧА-ПОДРІБНЮВАЧА UA 88483 U UA 88483 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільськогосподарського виробництва, зокрема до пристроїв для змішування та подрібнення кормів. Даний робочий орган може застосовуватися як на стаціонарних, так і на мобільних машинах змішування та подрібнення грубих кормів. Відомий робочий орган подрібнювача-змішувача грубих кормів з безпідпірним різанням (а.с. № 934995, бюл. № 22 від 15.06.1982), що складається з ріжучих елементів, забезпечених поперечними виступами, в проміжках між якими розташовані ріжучі кромки. Недоліком такого органа є скупчення кормового матеріалу на виступах ріжучого елемента в процесі подрібнення, що призводить до зниження ефективності вказаного процесу та підвищення витрати енергії. Відомий робочий орган подрібнювача-змішувача грубих кормів з безпідпірним різанням (а.с. № 1034652, бюл. № 30 від 15.08.1983), що складається з ріжучої кромки, поперечних виступів, з клиноподібними робочими поверхнями, лезо якого утворює з ріжучою кромкою уступ, звернений до вільного кінця робочого елемента. В основу корисної моделі поставлено задачу підвищити ефективність та зменшити енергоємність процесу змішування та подрібнення кормів. Поставлена задача вирішується робочим органом змішувача-подрібнювача, що складається з ріжучих елементів, розташованих шарнірно на осях ротора, поперечних виступів, в проміжках між якими розташовані ріжучі кромки, який згідно з корисною моделлю, має чотиристоронні ріжучі поперечні виступи, в проміжках між якими розташовані двосторонні ріжучі кромки, для інтенсифікації процесу змішування та подрібнення кормового матеріалу. Корисна модель пояснюється кресленнями, де: на фіг. 1, 2 схематично зображено ротор змішувача-подрібнювача; на фіг. 3, 4, 5 схематично зображено робочий орган змішувача-подрібнювача. Ротор є основним вузлом змішувача-подрібнювача, служить для передачі енергії подрібнення від приводу. Практично для всіх подрібнювачів принципове конструктивне вирішення роторів залишається однаковим. Ротор складається з вала 1, дисків 2, 3, на яких, за допомогою осей 4, 5, 6, 7 та розпірних втулок 8, встановлені робочі органи 9. Вал ротора обертається на двох підшипниках 10, 11, встановлених по його кінцях, і приводиться в обертання за допомогою клинопасової передачі або пружної муфти. Робочий орган 9, див. фіг. 3-5 для подрібнення та змішування грубих кормів, що складається з ріжучих елементів, що мають чотиристоронні ріжучі поперечні виступи 12, в проміжках між якими розташовані двосторонні ріжучі кромки 13. Технологічний процес: корм, що підлягає подрібненню і змішуванню, подається в приймальну камеру (бункер). Маса під дією відцентрових сил обертання ротора рівномірно розподіляється вздовж стінок бункера. Корм подрібнюється робочими органами ротора, змішується, опускається вниз. В нижній частині компоненти корму робочими органами ротора інтенсивно подрібнюються і перемішуються, перетворюючись на однорідну суміш. В процесі кормосуміш потрапляє до вивантажувального отвору і викидається в бункер вивантажувального транспорту. Техніко-економічна ефективність змішувача-подрібнювача виражається в значному підвищенні однорідності суміші і більшій ефективності перемішування зі значно зменшеними енерговитратами на подрібнення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Робочий орган змішувача-подрібнювача, що складається з ріжучих елементів, розташованих шарнірно на осях ротора, поперечних виступів, в проміжках між якими розташовані ріжучі кромки, який відрізняється тим, що має чотиристоронні ріжучі поперечні виступи, в проміжках між якими розташовані двосторонні ріжучі кромки, для інтенсифікації процесу змішування та подрібнення кормового матеріалу. 1 UA 88483 U 2 UA 88483 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Автори англійською

Briukhovetskyi Andrii Mykolaiovych, Zakharov Serhii Oleksandrovych

Автори російською

Брюховецкий Андрей Николаевич, Захаров Сергей Александрович

МПК / Мітки

МПК: A01F 29/02

Мітки: робочий, орган, змішувача-подрібнювача
