Сталерозливний стенд

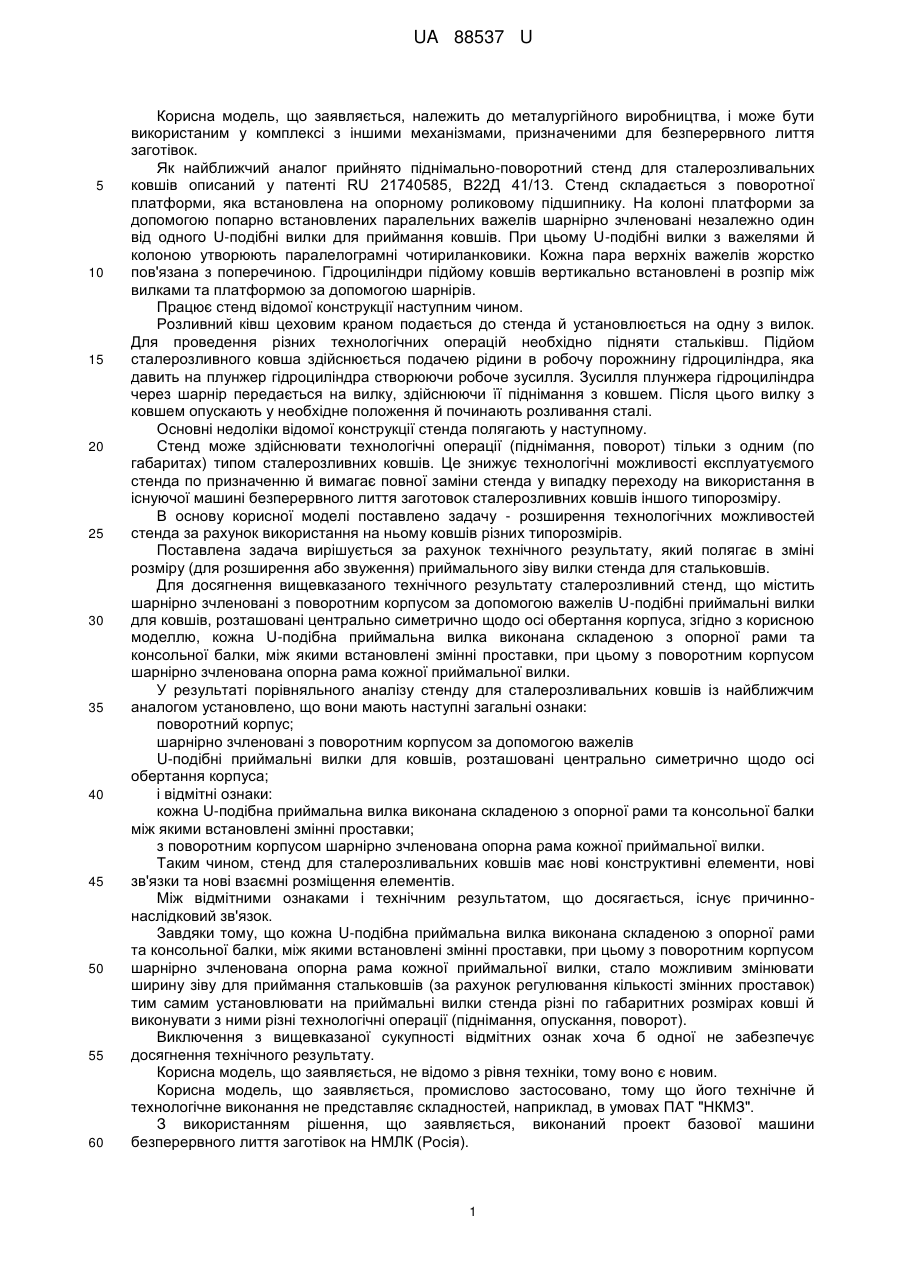

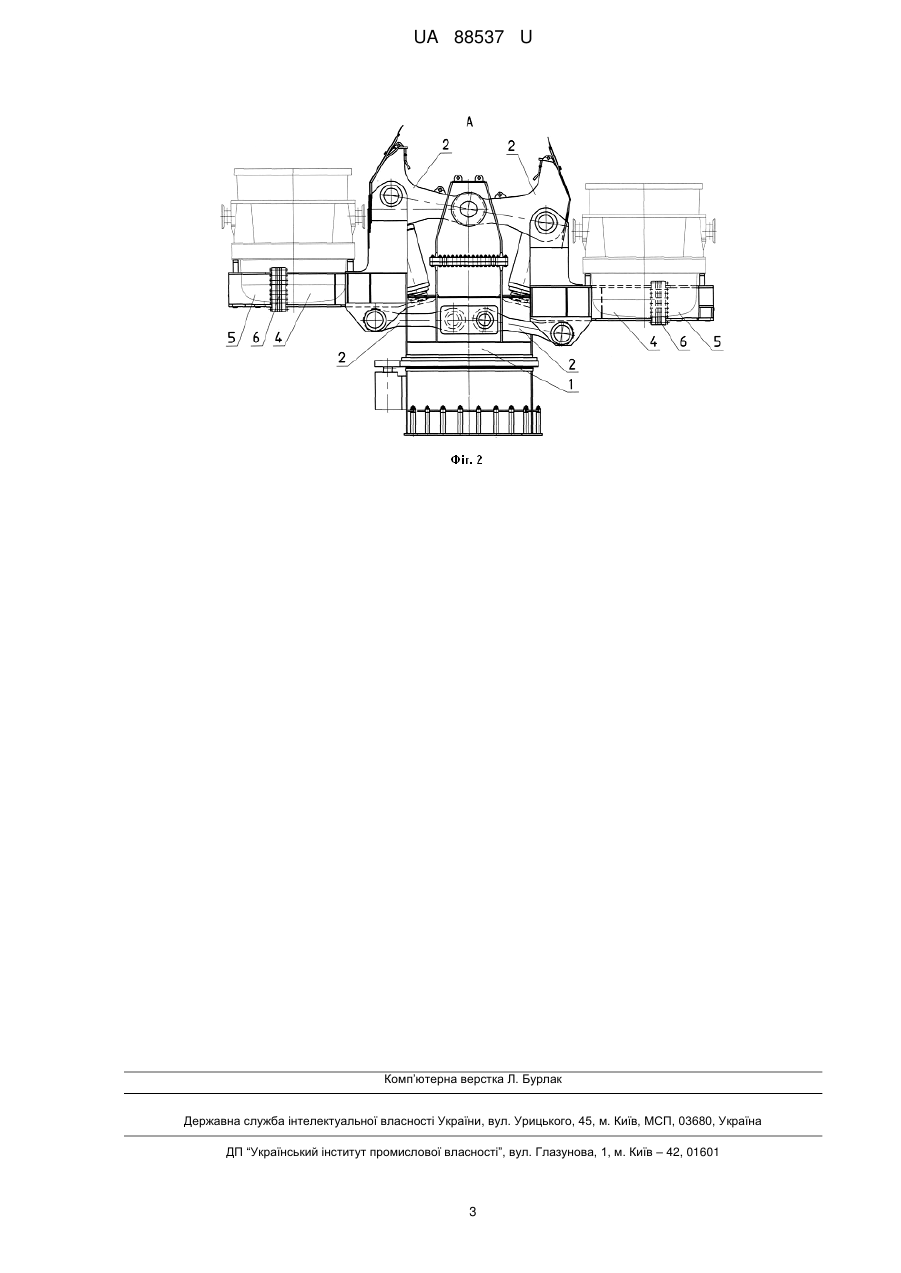

Реферат: Сталерозливний стенд шарніри, поворотний корпус, важелі, U-подібні приймальні вилки, ковші, опорні рами, консольні балки, змінні проставки. Ковші розташовані центрально симетрично щодо осі обертання корпуса. Кожна U-подібна приймальна вилка виконана складеною з опорної рами та консольної балки, між якими встановлені змінні проставки, при цьому з поворотним корпусом шарнірно зчленована опорна рама кожної приймальної вилки. UA 88537 U (12) UA 88537 U UA 88537 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до металургійного виробництва, і може бути використаним у комплексі з іншими механізмами, призначеними для безперервного лиття заготівок. Як найближчий аналог прийнято піднімально-поворотний стенд для сталерозливальних ковшів описаний у патенті RU 21740585, В22Д 41/13. Стенд складається з поворотної платформи, яка встановлена на опорному роликовому підшипнику. На колоні платформи за допомогою попарно встановлених паралельних важелів шарнірно зчленовані незалежно один від одного U-подібні вилки для приймання ковшів. При цьому U-подібні вилки з важелями й колоною утворюють паралелограмні чотириланковики. Кожна пара верхніх важелів жорстко пов'язана з поперечиною. Гідроциліндри підйому ковшів вертикально встановлені в розпір між вилками та платформою за допомогою шарнірів. Працює стенд відомої конструкції наступним чином. Розливний ківш цеховим краном подається до стенда й установлюється на одну з вилок. Для проведення різних технологічних операцій необхідно підняти стальківш. Підйом сталерозливного ковша здійснюється подачею рідини в робочу порожнину гідроциліндра, яка давить на плунжер гідроциліндра створюючи робоче зусилля. Зусилля плунжера гідроциліндра через шарнір передається на вилку, здійснюючи її піднімання з ковшем. Після цього вилку з ковшем опускають у необхідне положення й починають розливання сталі. Основні недоліки відомої конструкції стенда полягають у наступному. Стенд може здійснювати технологічні операції (піднімання, поворот) тільки з одним (по габаритах) типом сталерозливних ковшів. Це знижує технологічні можливості експлуатуємого стенда по призначенню й вимагає повної заміни стенда у випадку переходу на використання в існуючої машині безперервного лиття заготовок сталерозливних ковшів іншого типорозміру. В основу корисної моделі поставлено задачу - розширення технологічних можливостей стенда за рахунок використання на ньому ковшів різних типорозмірів. Поставлена задача вирішується за рахунок технічного результату, який полягає в зміні розміру (для розширення або звуження) приймального зіву вилки стенда для стальковшів. Для досягнення вищевказаного технічного результату сталерозливний стенд, що містить шарнірно зчленовані з поворотним корпусом за допомогою важелів U-подібні приймальні вилки для ковшів, розташовані центрально симетрично щодо осі обертання корпуса, згідно з корисною моделлю, кожна U-подібна приймальна вилка виконана складеною з опорної рами та консольної балки, між якими встановлені змінні проставки, при цьому з поворотним корпусом шарнірно зчленована опорна рама кожної приймальної вилки. У результаті порівняльного аналізу стенду для сталерозливальних ковшів із найближчим аналогом установлено, що вони мають наступні загальні ознаки: поворотний корпус; шарнірно зчленовані з поворотним корпусом за допомогою важелів U-подібні приймальні вилки для ковшів, розташовані центрально симетрично щодо осі обертання корпуса; і відмітні ознаки: кожна U-подібна приймальна вилка виконана складеною з опорної рами та консольної балки між якими встановлені змінні проставки; з поворотним корпусом шарнірно зчленована опорна рама кожної приймальної вилки. Таким чином, стенд для сталерозливальних ковшів має нові конструктивні елементи, нові зв'язки та нові взаємні розміщення елементів. Між відмітними ознаками і технічним результатом, що досягається, існує причиннонаслідковий зв'язок. Завдяки тому, що кожна U-подібна приймальна вилка виконана складеною з опорної рами та консольної балки, між якими встановлені змінні проставки, при цьому з поворотним корпусом шарнірно зчленована опорна рама кожної приймальної вилки, стало можливим змінювати ширину зіву для приймання стальковшів (за рахунок регулювання кількості змінних проставок) тим самим установлювати на приймальні вилки стенда різні по габаритних розмірах ковші й виконувати з ними різні технологічні операції (піднімання, опускання, поворот). Виключення з вищевказаної сукупності відмітних ознак хоча б одної не забезпечує досягнення технічного результату. Корисна модель, що заявляється, не відомо з рівня техніки, тому воно є новим. Корисна модель, що заявляється, промислово застосовано, тому що його технічне й технологічне виконання не представляє складностей, наприклад, в умовах ПАТ "НКМЗ". З використанням рішення, що заявляється, виконаний проект базової машини безперервного лиття заготівок на НМЛК (Росія). 1 UA 88537 U 5 10 15 20 25 Таким чином, технічному рішенню, яке заявляється, може бути представлена правова охорона, тому що воно є новим та промислово застосовано. Рішення, що заявляється, пояснюється кресленнями, на яких зображене наступне: фіг. 1 - загальний вид стенда; фіг. 2 - вид А по фіг. 1 Стенд для сталерозливних ковшів (на фіг. показані тонко) містить поворотний корпус 1, на якому за допомогою попарно встановлених паралельних важелів 2 (верхніх і нижніх) шарнірно зчленовані незалежно один від одного U-подібні вилки для приймання ковшів, які зорієнтовані центрально симетрично щодо осі обертання корпуса 1. Кожна U-подібна приймальна вилка стенда (ліва й права) утворює зів 3 (простір) для розташування ковшів і виконана складеною: з опорної рами 4 і консольної балки 5. Між складовими частинами 4 і 5 кожної приймальної вилки встановлені змінні проставки 6. З поворотним корпусом 1 за допомогою верхніх і нижніх важелів 2 шарнірно зчленована опорна рама 4 кожної U-подібної приймальної вилки. Використовують стенд запропонованої конструкції наступним чином. Розливний ківш цеховим краном подається до стенда й установлюється на одну зі складових (4, 5, 6) U-подібних вилок. Для проведення різних технологічних операцій необхідно підняти стальківш. Піднімання сталерозливного ковша здійснюється гідроциліндром підйому, повертають стенд у позицію розливання. Після цього U-подібну приймальну вилку з ковшем опускають у необхідне положення й починають розливання сталі. Для можливості прийняття ковшів різного типорозміру зів (простір) 3 U-подібних приймальних вилок (4, 5, 6) можна міняти завдяки встановленню (або вилучення) змінних проставок 6. Із усього вищеописаного видно, що виконання стенда сталерозливного відповідно до формули корисної моделі, дозволить у широкому технологічному діапазоні виконувати роботи із використанням й здійсненню технологічних операцій зі стальковшами різних типорозмірів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Сталерозливний стенд, що містить шарнірно зчленовані з поворотним корпусом за допомогою важелів U-подібні приймальні вилки для ковшів, розташовані центрально симетрично щодо осі обертання корпуса, який відрізняється тим, що кожна U-подібна приймальна вилка виконана складеною з опорної рами та консольної балки, між якими встановлені змінні проставки, при цьому з поворотним корпусом шарнірно зчленована опорна рама кожної приймальної вилки. 2 UA 88537 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
