Клинок

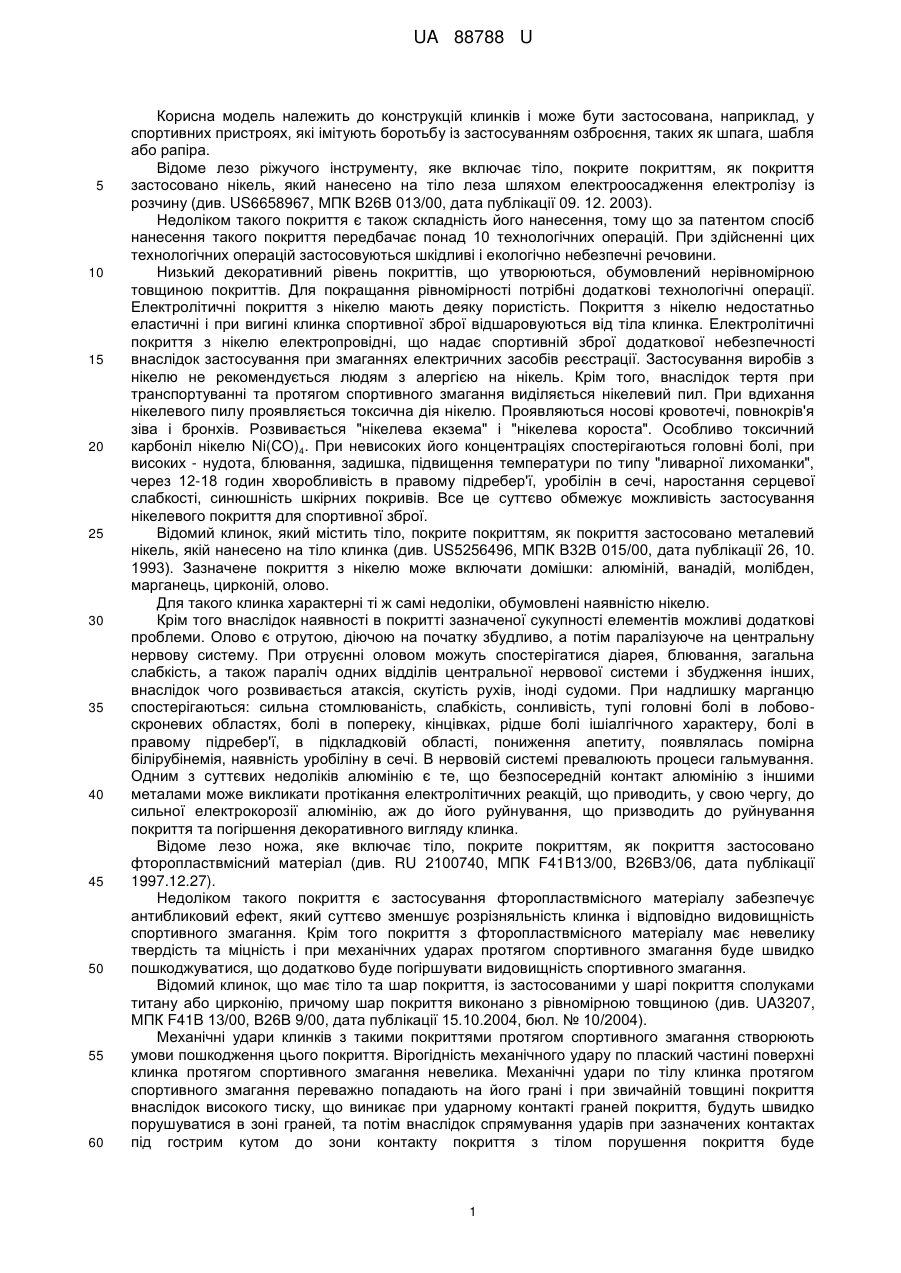

Реферат: UA 88788 U UA 88788 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкцій клинків і може бути застосована, наприклад, у спортивних пристроях, які імітують боротьбу із застосуванням озброєння, таких як шпага, шабля або рапіра. Відоме лезо ріжучого інструменту, яке включає тіло, покрите покриттям, як покриття застосовано нікель, який нанесено на тіло леза шляхом електроосадження електролізу із розчину (див. US6658967, МПК В26В 013/00, дата публікації 09. 12. 2003). Недоліком такого покриття є також складність його нанесення, тому що за патентом спосіб нанесення такого покриття передбачає понад 10 технологічних операцій. При здійсненні цих технологічних операцій застосовуються шкідливі і екологічно небезпечні речовини. Низький декоративний рівень покриттів, що утворюються, обумовлений нерівномірною товщиною покриттів. Для покращання рівномірності потрібні додаткові технологічні операції. Електролітичні покриття з нікелю мають деяку пористість. Покриття з нікелю недостатньо еластичні і при вигині клинка спортивної зброї відшаровуються від тіла клинка. Електролітичні покриття з нікелю електропровідні, що надає спортивній зброї додаткової небезпечності внаслідок застосування при змаганнях електричних засобів реєстрації. Застосування виробів з нікелю не рекомендується людям з алергією на нікель. Крім того, внаслідок тертя при транспортуванні та протягом спортивного змагання виділяється нікелевий пил. При вдихання нікелевого пилу проявляється токсична дія нікелю. Проявляються носові кровотечі, повнокрів'я зіва і бронхів. Розвивається "нікелева екзема" і "нікелева короста". Особливо токсичний карбоніл нікелю Ni(CO)4. При невисоких його концентраціях спостерігаються головні болі, при високих - нудота, блювання, задишка, підвищення температури по типу "ливарної лихоманки", через 12-18 годин хворобливість в правому підребер'ї, уробілін в сечі, наростання серцевої слабкості, синюшність шкірних покривів. Все це суттєво обмежує можливість застосування нікелевого покриття для спортивної зброї. Відомий клинок, який містить тіло, покрите покриттям, як покриття застосовано металевий нікель, якій нанесено на тіло клинка (див. US5256496, МПК В32В 015/00, дата публікації 26, 10. 1993). Зазначене покриття з нікелю може включати домішки: алюміній, ванадій, молібден, марганець, цирконій, олово. Для такого клинка характерні ті ж самі недоліки, обумовлені наявністю нікелю. Крім того внаслідок наявності в покритті зазначеної сукупності елементів можливі додаткові проблеми. Олово є отрутою, діючою на початку збудливо, а потім паралізуюче на центральну нервову систему. При отруєнні оловом можуть спостерігатися діарея, блювання, загальна слабкість, а також параліч одних відділів центральної нервової системи і збудження інших, внаслідок чого розвивається атаксія, скутість рухів, іноді судоми. При надлишку марганцю спостерігаються: сильна стомлюваність, слабкість, сонливість, тупі головні болі в лобовоскроневих областях, болі в попереку, кінцівках, рідше болі ішіалгічного характеру, болі в правому підребер'ї, в підкладковій області, пониження апетиту, появлялась помірна білірубінемія, наявність уробіліну в сечі. В нервовій системі превалюють процеси гальмування. Одним з суттєвих недоліків алюмінію є те, що безпосередній контакт алюмінію з іншими металами може викликати протікання електролітичних реакцій, що приводить, у свою чергу, до сильної електрокорозії алюмінію, аж до його руйнування, що призводить до руйнування покриття та погіршення декоративного вигляду клинка. Відоме лезо ножа, яке включає тіло, покрите покриттям, як покриття застосовано фторопластвмісний матеріал (див. RU 2100740, МПК F41B13/00, В26В3/06, дата публікації 1997.12.27). Недоліком такого покриття є застосування фторопластвмісного матеріалу забезпечує антибликовий ефект, який суттєво зменшує розрізняльність клинка і відповідно видовищність спортивного змагання. Крім того покриття з фторопластвмісного матеріалу має невелику твердість та міцність і при механічних ударах протягом спортивного змагання буде швидко пошкоджуватися, що додатково буде погіршувати видовищність спортивного змагання. Відомий клинок, що має тіло та шар покриття, із застосованими у шарі покриття сполуками титану або цирконію, причому шар покриття виконано з рівномірною товщиною (див. UA3207, МПК F41B 13/00, В26В 9/00, дата публікації 15.10.2004, бюл. № 10/2004). Механічні удари клинків з такими покриттями протягом спортивного змагання створюють умови пошкодження цього покриття. Вірогідність механічного удару по плаский частині поверхні клинка протягом спортивного змагання невелика. Механічні удари по тілу клинка протягом спортивного змагання переважно попадають на його грані і при звичайній товщині покриття внаслідок високого тиску, що виникає при ударному контакті граней покриття, будуть швидко порушуватися в зоні граней, та потім внаслідок спрямування ударів при зазначених контактах під гострим кутом до зони контакту покриття з тілом порушення покриття буде 1 UA 88788 U 5 10 15 20 25 30 35 40 45 розповсюджуватись на пласку частину поверхні, що буде погіршувати видовищність спортивного змагання. Задачею корисної моделі є створення клинка, в якому, шляхом застосування нових конструктивних елементів та їх параметрів, забезпечується підвищення довговічності шару покриття та ударостійкості поверхні клинка, підвищення декоративного рівня клинка та покращання його експлуатаційних якостей. Для вирішення цієї задачі клинок має тіло та шар покриття, із застосованими у шарі покриття сполуками титану або цирконію. Новим в клинку є те що, що шар покриття виконано з перемінною товщиною, з потовщеннями в зоні граней. Внаслідок застосування нової конструкції при ударному контакті граней клинків такої конструкції внаслідок наявності локальних потовщень шару покриття в зоні більш вірогідного контакту, такі особливості покриття будуть більш стійко сприймати механічні удари, та менш порушуватися в зоні граней, та відповідно порушення не буде розповсюджуватись на пласку частину поверхні, що забезпечує підвищення довговічності шару покриття та ударостійкості поверхні клинка, підвищення декоративного рівня клинка та покращання його експлуатаційних якостей. Перемінний по товщині шар покриття такого клинка, також створює інший вид віддзеркалення і приводить до підвищення декоративного рівня клинка. В конкретних варіантах виконання клинка покриття може бути виконано двошаровим. В конкретних варіантах виконання клинка шар покриття, нанесений безпосередньо на тіло, має товщину в межах 1÷5 мкм. В конкретних варіантах виконання клинка покриття виконано багатошаровим, а шар покриття, нанесений на попередній шар покриття, має товщину в межах 1,1-4,0 мкм. Застосування додаткових нових ознак клинка забезпечує додаткове підвищення ударостійкості та міцності поверхні клинка. Розробка ілюструється прикладом, де на кресленні зображено поперечний переріз спортивного клинка. Клинок містить тіло 1, шар покриття 2 з нітриду або оксиду титану або цирконію з потовщеннями 3 в зоні граней. В процесі використання клинка, наприклад, в спортивному змаганні покриття 2, внаслідок його еластичності забезпечує необхідний ступінь вигину тіла 1 клинка. Механічні удари по тілу клинка протягом спортивного змагання переважно попадають на його грані з потовщеннями 3. При ударному контакті граней клинків нової конструкції, внаслідок наявності локальних потовщень покриття в зоні більш вірогідного контакту, покриття будуть більш стійко сприймати механічні удари, менш порушуватися в зоні граней, та відповідно порушення не буде розповсюджуватись на пласку частину поверхні. Покриття на тіло клинка може бути нанесено за відомими технологіями шляхом розпилення титану або цирконію в середовищі реакційних газів. Нітриди або оксиди титану або цирконію виникають в результаті плазмово-хімічної реакції, умовою якої є знаходження компонентів (метал, реакційний газ) в іонізованому стані. Процес нанесення покриття може здійснюватися із застосуванням електродуг, магнетронних або електронно-променевих випарників металів. Титан, який застосовується для формування покриття клинка гіпоалергенний і не викликає шкірних захворювань, що приводить до зменшення негативного впливу складових клинка на стан здоров'я. Відомості про негативний вплив цирконію відсутні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Клинок, що має тіло та шар покриття, із застосованими у шарі покриття з'єднаннями титану або цирконію, який відрізняється тим, що шар покриття виконано з перемінною товщиною, з потовщеннями в зоні граней. 2. Клинок за п. 1, який відрізняється тим, що шар покриття, нанесений безпосередньо на тіло, має товщину в межах 1÷5 мкм. 3. Клинок за п. 1, який відрізняється тим, що покриття виконано багатошаровим, а шар покриття, нанесений на попередній шар покриття, має товщину в межах 1,1-4,0 мкм. 2 UA 88788 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
