Пристрій збільшення інформаційної ємності при передачі інформації послідовністю імпульсів

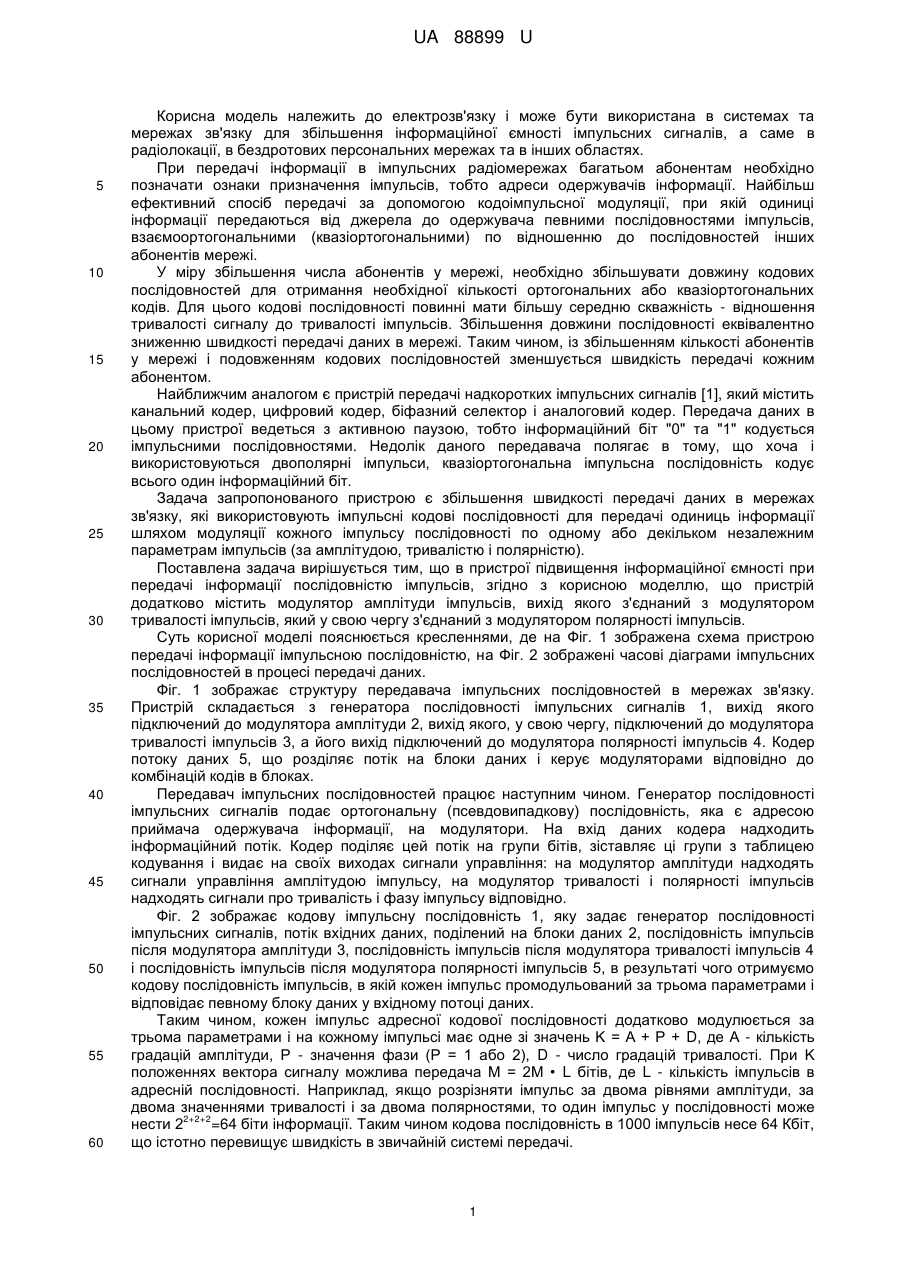

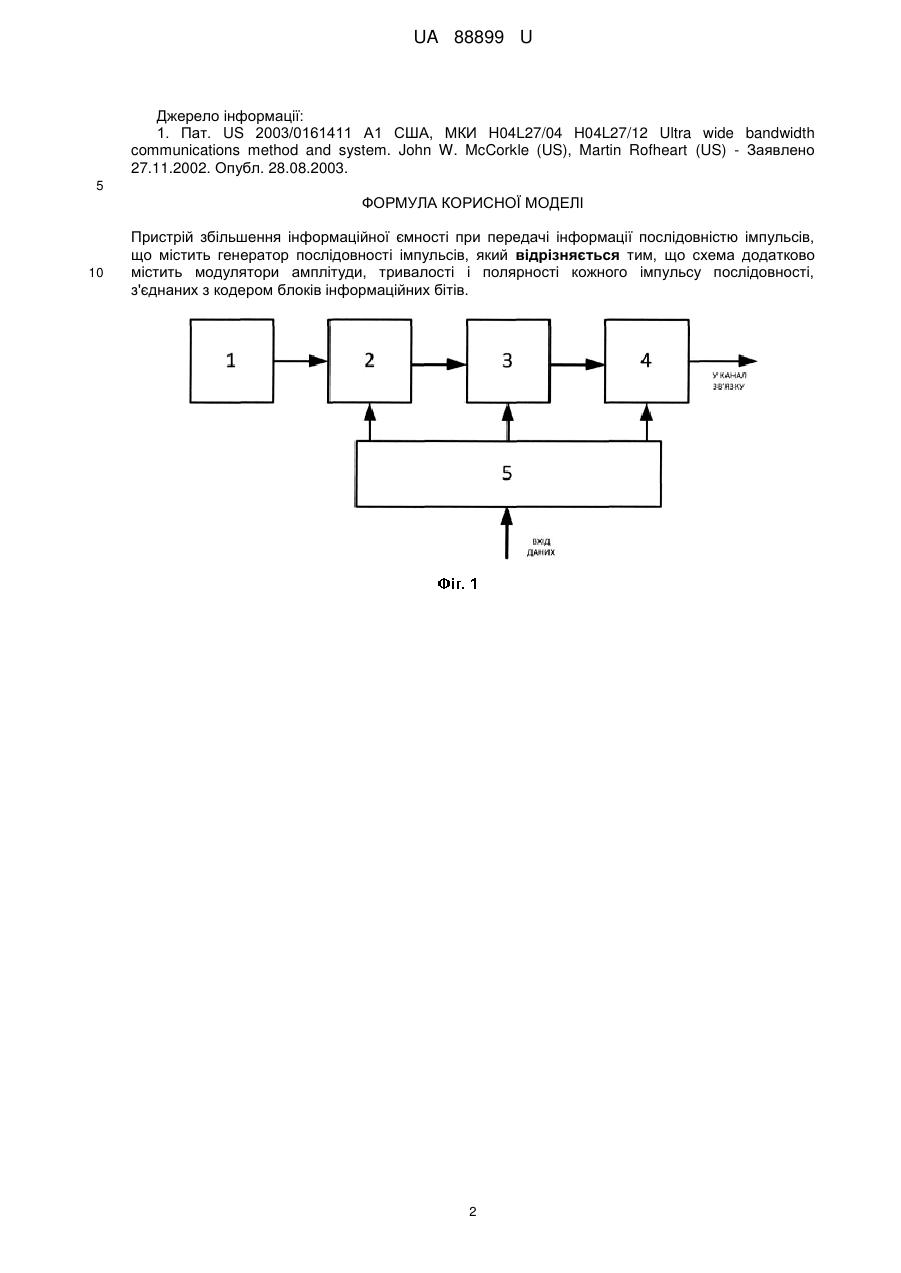

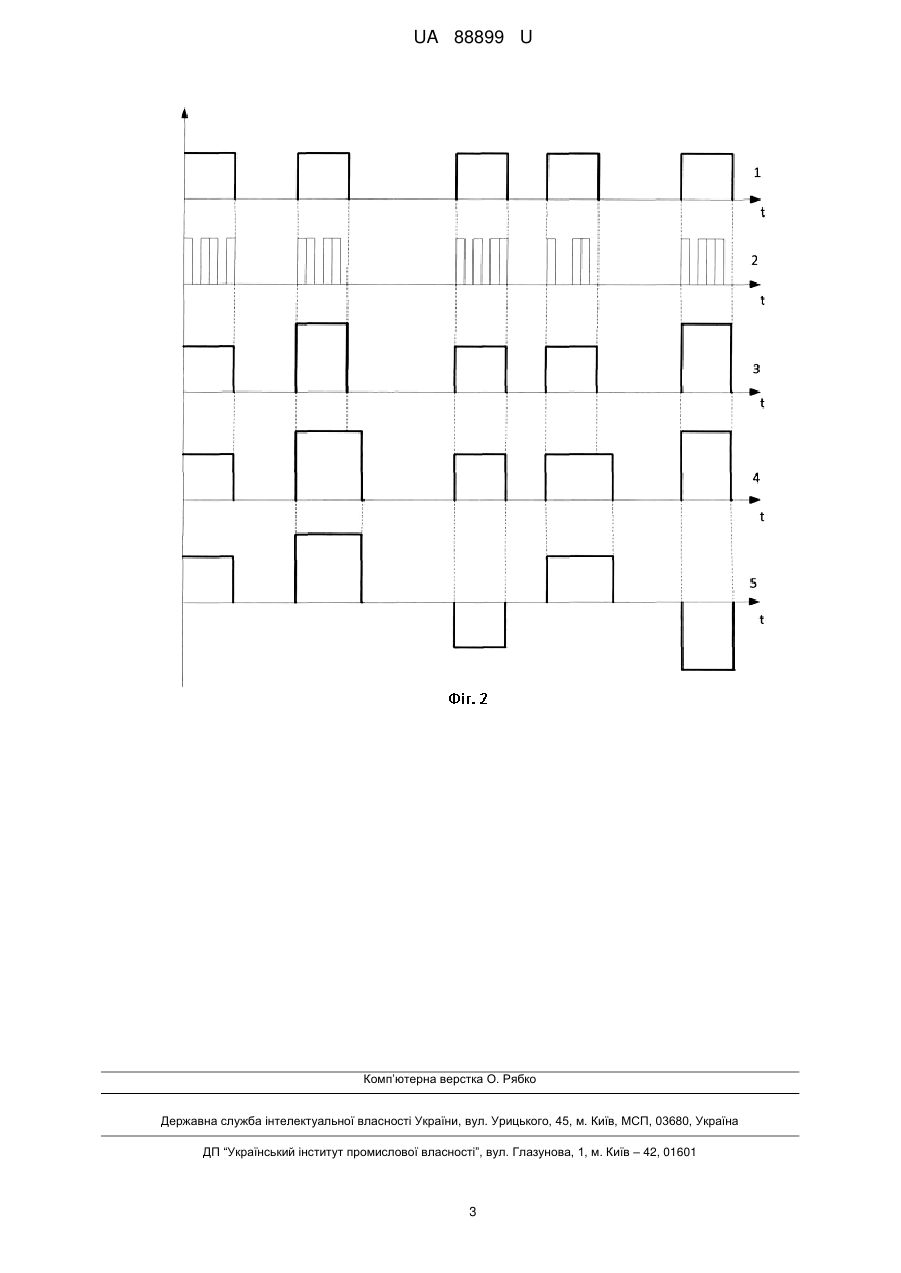

Реферат: UA 88899 U UA 88899 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електрозв'язку і може бути використана в системах та мережах зв'язку для збільшення інформаційної ємності імпульсних сигналів, а саме в радіолокації, в бездротових персональних мережах та в інших областях. При передачі інформації в імпульсних радіомережах багатьом абонентам необхідно позначати ознаки призначення імпульсів, тобто адреси одержувачів інформації. Найбільш ефективний спосіб передачі за допомогою кодоімпульсної модуляції, при якій одиниці інформації передаються від джерела до одержувача певними послідовностями імпульсів, взаємоортогональними (квазіортогональними) по відношенню до послідовностей інших абонентів мережі. У міру збільшення числа абонентів у мережі, необхідно збільшувати довжину кодових послідовностей для отримання необхідної кількості ортогональних або квазіортогональних кодів. Для цього кодові послідовності повинні мати більшу середню скважність - відношення тривалості сигналу до тривалості імпульсів. Збільшення довжини послідовності еквівалентно зниженню швидкості передачі даних в мережі. Таким чином, із збільшенням кількості абонентів у мережі і подовженням кодових послідовностей зменшується швидкість передачі кожним абонентом. Найближчим аналогом є пристрій передачі надкоротких імпульсних сигналів [1], який містить канальний кодер, цифровий кодер, біфазний селектор і аналоговий кодер. Передача даних в цьому пристрої ведеться з активною паузою, тобто інформаційний біт "0" та "1" кодується імпульсними послідовностями. Недолік даного передавача полягає в тому, що хоча і використовуються двополярні імпульси, квазіортогональна імпульсна послідовність кодує всього один інформаційний біт. Задача запропонованого пристрою є збільшення швидкості передачі даних в мережах зв'язку, які використовують імпульсні кодові послідовності для передачі одиниць інформації шляхом модуляції кожного імпульсу послідовності по одному або декільком незалежним параметрам імпульсів (за амплітудою, тривалістю і полярністю). Поставлена задача вирішується тим, що в пристрої підвищення інформаційної ємності при передачі інформації послідовністю імпульсів, згідно з корисною моделлю, що пристрій додатково містить модулятор амплітуди імпульсів, вихід якого з'єднаний з модулятором тривалості імпульсів, який у свою чергу з'єднаний з модулятором полярності імпульсів. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 зображена схема пристрою передачі інформації імпульсною послідовністю, на Фіг. 2 зображені часові діаграми імпульсних послідовностей в процесі передачі даних. Фіг. 1 зображає структуру передавача імпульсних послідовностей в мережах зв'язку. Пристрій складається з генератора послідовності імпульсних сигналів 1, вихід якого підключений до модулятора амплітуди 2, вихід якого, у свою чергу, підключений до модулятора тривалості імпульсів 3, а його вихід підключений до модулятора полярності імпульсів 4. Кодер потоку даних 5, що розділяє потік на блоки даних і керує модуляторами відповідно до комбінацій кодів в блоках. Передавач імпульсних послідовностей працює наступним чином. Генератор послідовності імпульсних сигналів подає ортогональну (псевдовипадкову) послідовність, яка є адресою приймача одержувача інформації, на модулятори. На вхід даних кодера надходить інформаційний потік. Кодер поділяє цей потік на групи бітів, зіставляє ці групи з таблицею кодування і видає на своїх виходах сигнали управління: на модулятор амплітуди надходять сигнали управління амплітудою імпульсу, на модулятор тривалості і полярності імпульсів надходять сигнали про тривалість і фазу імпульсу відповідно. Фіг. 2 зображає кодову імпульсну послідовність 1, яку задає генератор послідовності імпульсних сигналів, потік вхідних даних, поділений на блоки даних 2, послідовність імпульсів після модулятора амплітуди 3, послідовність імпульсів після модулятора тривалості імпульсів 4 і послідовність імпульсів після модулятора полярності імпульсів 5, в результаті чого отримуємо кодову послідовність імпульсів, в якій кожен імпульс промодульований за трьома параметрами і відповідає певному блоку даних у вхідному потоці даних. Таким чином, кожен імпульс адресної кодової послідовності додатково модулюється за трьома параметрами і на кожному імпульсі має одне зі значень K = А + Р + D, де А - кількість градацій амплітуди, Р - значення фази (Р = 1 або 2), D - число градацій тривалості. При K положеннях вектора сигналу можлива передача М = 2М • L бітів, де L - кількість імпульсів в адресній послідовності. Наприклад, якщо розрізняти імпульс за двома рівнями амплітуди, за двома значеннями тривалості і за двома полярностями, то один імпульс у послідовності може 2+2+2 нести 2 =64 біти інформації. Таким чином кодова послідовність в 1000 імпульсів несе 64 Кбіт, що істотно перевищує швидкість в звичайній системі передачі. 1 UA 88899 U Джерело інформації: 1. Пат. US 2003/0161411 А1 США, МКИ H04L27/04 H04L27/12 Ultra wide bandwidth communications method and system. John W. McCorkle (US), Martin Rofheart (US) - Заявлено 27.11.2002. Опубл. 28.08.2003. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Пристрій збільшення інформаційної ємності при передачі інформації послідовністю імпульсів, що містить генератор послідовності імпульсів, який відрізняється тим, що схема додатково містить модулятори амплітуди, тривалості і полярності кожного імпульсу послідовності, з'єднаних з кодером блоків інформаційних бітів. 2 UA 88899 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
