Пристрій для передачі інформації m-позиційними шумовими сигналами

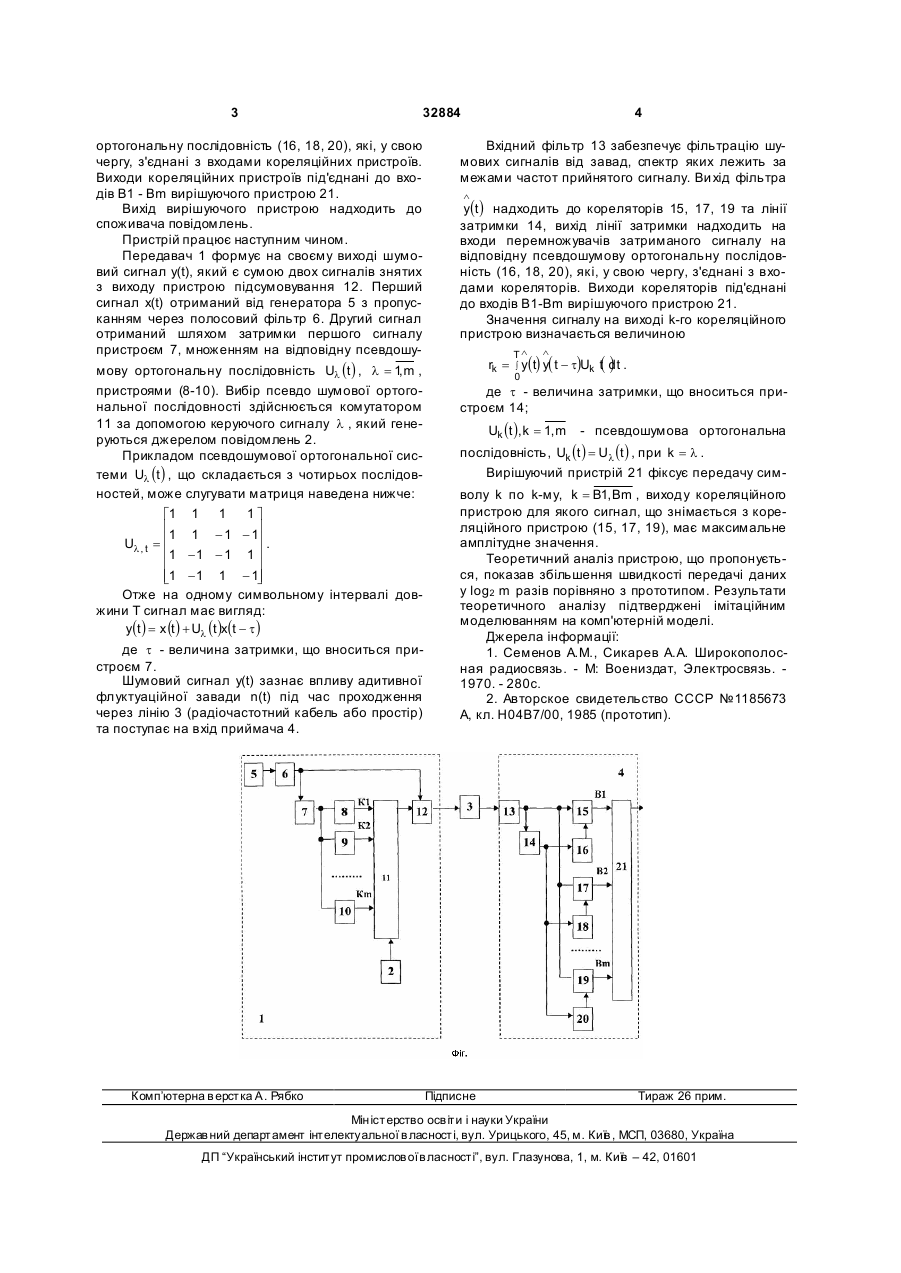

Пристрій для передачі інформації mпозиційними шумовими сигналами, який має на стороні передавача генератор широкополосного шуму, ви хід якого з'єднаний з полосовим фільтром, вихід якого з'єднаний з входом суматора, та входом лінії затримки, вихід лінії затримки з'єднаний з входами перемножувачів затриманого сигналу на відповідну псевдошумову ортогональну послідовність, виходи з перемножувачів під'єднані до входів комутатора, та джерело повідомлень, вихід якого з'єднаний з входом керування комута 3 32884 ортогональну послідовність (16, 18, 20), які, у свою чергу, з'єднані з входами кореляційних пристроїв. Виходи кореляційних пристроїв під'єднані до входів В1 - Вm вирішуючого пристрою 21. Вихід вирішуючого пристрою надходить до споживача повідомлень. Пристрій працює наступним чином. Передавач 1 формує на своєму виході шумовий сигнал y(t), який є сумою двох сигналів знятих з виходу пристрою підсумовування 12. Перший сигнал x(t) отриманий від генератора 5 з пропусканням через полосовий фільтр 6. Другий сигнал отриманий шляхом затримки першого сигналу пристроєм 7, множенням на відповідну псевдошумову ортогональну послідовність Ul (t ) , l = 1 m , , пристроями (8-10). Вибір псевдо шумової ортогональної послідовності здійснюється комутатором 11 за допомогою керуючого сигналу l , який генеруються джерелом повідомлень 2. Прикладом псевдошумової ортогональної системи Ul (t ) , що складається з чотирьох послідовностей, може слугувати матриця наведена нижче: 1ù é1 1 1 ê ú 1 1 - 1 - 1ú Ul , t = ê . ê1 - 1 - 1 1 ú ê ú ê1 - 1 1 - 1ú ë û Отже на одному символьному інтервалі довжини Т сигнал має вигляд: y(t ) = x (t ) + Ul (t )x(t - t ) де t - величина затримки, що вноситься пристроєм 7. Шумовий сигнал y(t) зазнає впливу адитивної флуктуаційної завади n(t) під час проходження через лінію 3 (радіочастотний кабель або простір) та поступає на вхід приймача 4. Комп’ютерна в ерстка А. Рябко 4 Вхідний фільтр 13 забезпечує фільтрацію шумових сигналів від завад, спектр яких лежить за межами частот прийнятого сигналу. Ви хід фільтра Ù y(t ) надходить до кореляторів 15, 17, 19 та лінії затримки 14, вихід лінії затримки надходить на входи перемножувачів затриманого сигналу на відповідну псевдошумову ортогональну послідовність (16, 18, 20), які, у свою чергу, з'єднані з входами кореляторів. Виходи кореляторів під'єднані до входів В1-Вm вирішуючого пристрою 21. Значення сигналу на виході k-го кореляційного пристрою визначається величиною TÙ Ù rk = ò y(t) y( t - t)Uk t( dt . ) 0 де t - величина затримки, що вноситься пристроєм 14; Uk (t ), k = 1, m - псевдошумова ортогональна послідовність, Uk (t ) = Ul (t ) , при k = l . Вирішуючий пристрій 21 фіксує передачу символу k по k-му, k = B1, Bm , виходу кореляційного пристрою для якого сигнал, що знімається з кореляційного пристрою (15, 17, 19), має максимальне амплітудне значення. Теоретичний аналіз пристрою, що пропонується, показав збільшення швидкості передачі даних у log2 m разів порівняно з прототипом. Результати теоретичного аналізу підтверджені імітаційним моделюванням на комп'ютерній моделі. Джерела інформації: 1. Семенов A.M., Сикарев А.А. Широкополосная радиосвязь. - M: Воениздат, Электросвязь. 1970. - 280с. 2. Авторское свидетельство СССР №1185673 А, кл. Н04В7/00, 1985 (прототип). Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
