З’єднувач для друкованих плат

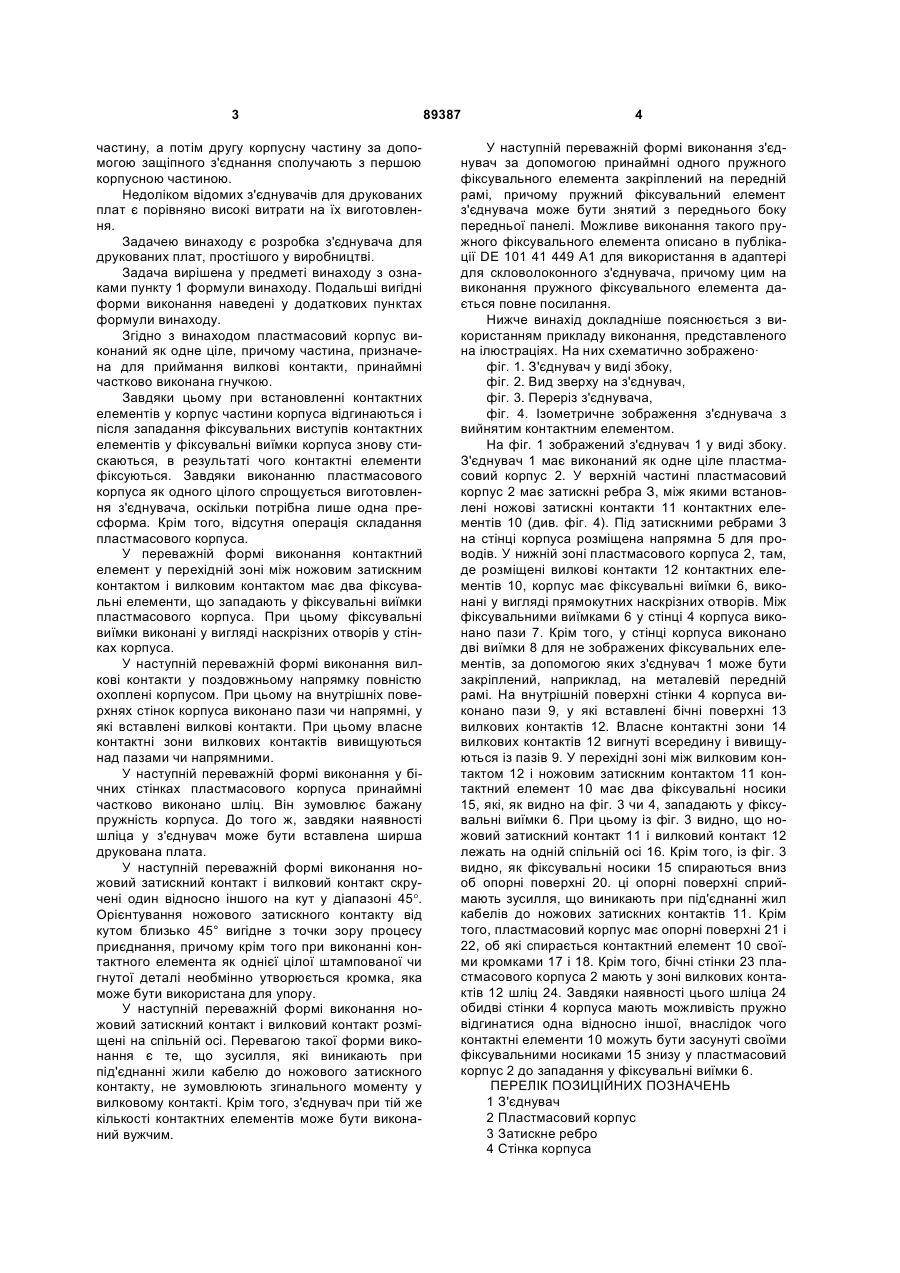

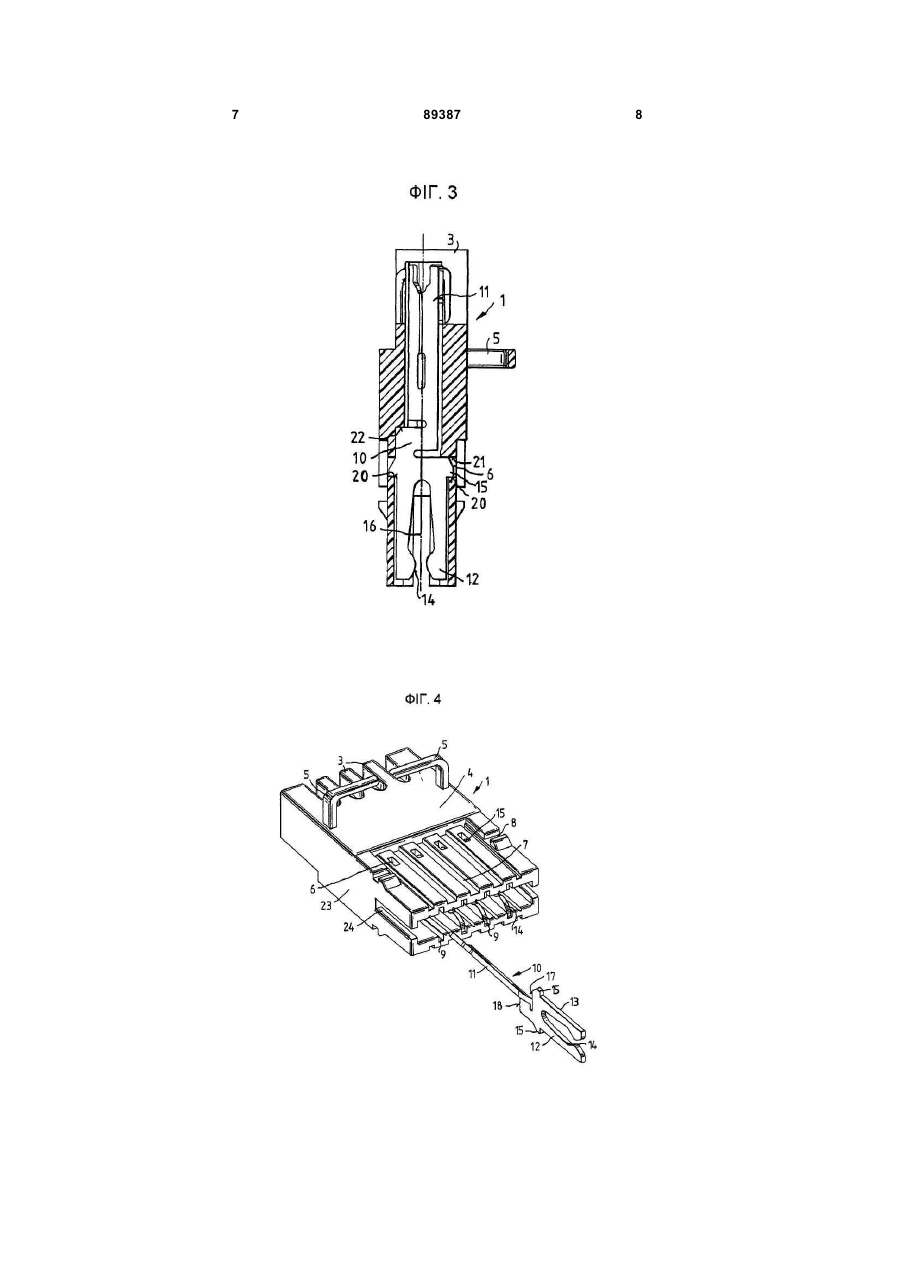

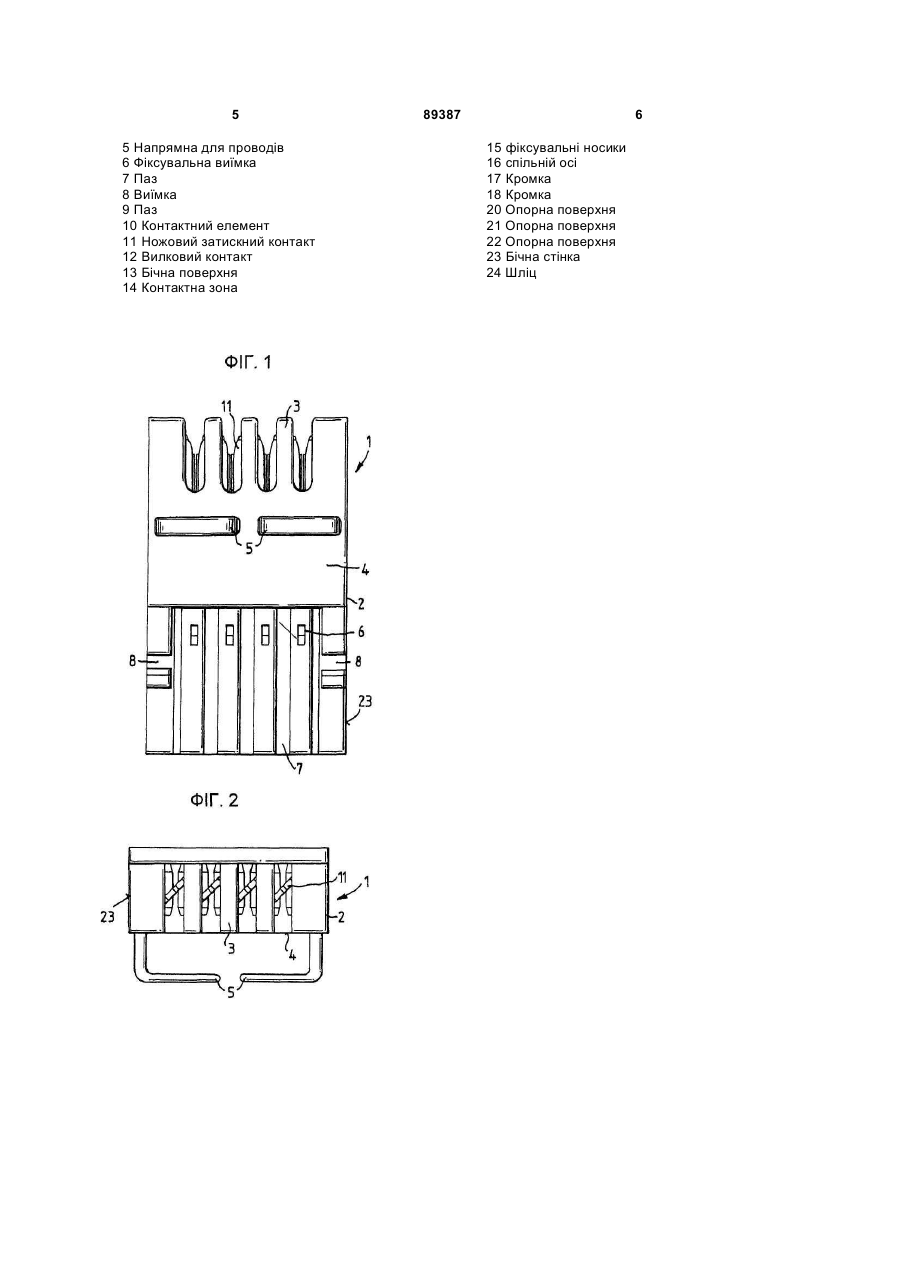

1. З'єднувач для друкованих плат, що має кілька контактних елементів, причому кожен контактний елемент має два місця приєднання, причому перше місце приєднання виконане у вигляді ножового затискного контакту для під'єднання жил кабелів, а інше місце приєднання виконане у вигляді вилкового контакту для контактування з контактними площадками друкованої плати, і пластмасовий корпус, у якому встановлені ножові затискні контакти контактних елементів, причому ножові затискні контакти скручені відносно вилкових контактів, а контактні елементи принаймні однією кромкою спираються на пластмасовий корпус, завдяки чому при виникненні зусилля приєднання жил кабелів до ножових приєднувальних контактів C2 2 (19) 1 3 частину, а потім другу корпусну частину за допомогою защіпного з'єднання сполучають з першою корпусною частиною. Недоліком відомих з'єднувачів для друкованих плат є порівняно високі витрати на їх виготовлення. Задачею винаходу є розробка з'єднувача для друкованих плат, простішого у виробництві. Задача вирішена у предметі винаходу з ознаками пункту 1 формули винаходу. Подальші вигідні форми виконання наведені у додаткових пунктах формули винаходу. Згідно з винаходом пластмасовий корпус виконаний як одне ціле, причому частина, призначена для приймання вилкові контакти, принаймні частково виконана гнучкою. Завдяки цьому при встановленні контактних елементів у корпус частини корпуса відгинаються і після западання фіксувальних виступів контактних елементів у фіксувальні виїмки корпуса знову стискаються, в результаті чого контактні елементи фіксуються. Завдяки виконанню пластмасового корпуса як одного цілого спрощується виготовлення з'єднувача, оскільки потрібна лише одна пресформа. Крім того, відсутня операція складання пластмасового корпуса. У переважній формі виконання контактний елемент у перехідній зоні між ножовим затискним контактом і вилковим контактом має два фіксувальні елементи, що западають у фіксувальні виїмки пластмасового корпуса. При цьому фіксувальні виїмки виконані у вигляді наскрізних отворів у стінках корпуса. У наступній переважній формі виконання вилкові контакти у поздовжньому напрямку повністю охоплені корпусом. При цьому на внутрішніх поверхнях стінок корпуса виконано пази чи напрямні, у які вставлені вилкові контакти. При цьому власне контактні зони вилкових контактів вивищуються над пазами чи напрямними. У наступній переважній формі виконання у бічних стінках пластмасового корпуса принаймні частково виконано шліц. Він зумовлює бажану пружність корпуса. До того ж, завдяки наявності шліца у з'єднувач може бути вставлена ширша друкована плата. У наступній переважній формі виконання ножовий затискний контакт і вилковий контакт скручені один відносно іншого на кут у діапазоні 45°. Орієнтування ножового затискного контакту від кутом близько 45° вигідне з точки зору процесу приєднання, причому крім того при виконанні контактного елемента як однієї цілої штампованої чи гнутої деталі необмінно утворюється кромка, яка може бути використана для упору. У наступній переважній формі виконання ножовий затискний контакт і вилковий контакт розміщені на спільній осі. Перевагою такої форми виконання є те, що зусилля, які виникають при під'єднанні жили кабелю до ножового затискного контакту, не зумовлюють згинального моменту у вилковому контакті. Крім того, з'єднувач при тій же кількості контактних елементів може бути виконаний вужчим. 89387 4 У наступній переважній формі виконання з'єднувач за допомогою принаймні одного пружного фіксувального елемента закріплений на передній рамі, причому пружний фіксувальний елемент з'єднувача може бути знятий з переднього боку передньої панелі. Можливе виконання такого пружного фіксувального елемента описано в публікації DE 101 41 449 А1 для використання в адаптері для скловолоконного з'єднувача, причому цим на виконання пружного фіксувального елемента дається повне посилання. Нижче винахід докладніше пояснюється з використанням прикладу виконання, представленого на ілюстраціях. На них схематично зображено· фіг. 1. З'єднувач у виді збоку, фіг. 2. Вид зверху на з'єднувач, фіг. 3. Переріз з'єднувача, фіг. 4. Ізометричне зображення з'єднувача з вийнятим контактним елементом. На фіг. 1 зображений з'єднувач 1 у виді збоку. З'єднувач 1 має виконаний як одне ціле пластмасовий корпус 2. У верхній частині пластмасовий корпус 2 має затискні ребра З, між якими встановлені ножові затискні контакти 11 контактних елементів 10 (див. фіг. 4). Під затискними ребрами 3 на стінці корпуса розміщена напрямна 5 для проводів. У нижній зоні пластмасового корпуса 2, там, де розміщені вилкові контакти 12 контактних елементів 10, корпус має фіксувальні виїмки 6, виконані у вигляді прямокутних наскрізних отворів. Між фіксувальними виїмками 6 у стінці 4 корпуса виконано пази 7. Крім того, у стінці корпуса виконано дві виїмки 8 для не зображених фіксувальних елементів, за допомогою яких з'єднувач 1 може бути закріплений, наприклад, на металевій передній рамі. На внутрішній поверхні стінки 4 корпуса виконано пази 9, у які вставлені бічні поверхні 13 вилкових контактів 12. Власне контактні зони 14 вилкових контактів 12 вигнуті всередину і вивищуються із пазів 9. У перехідні зоні між вилковим контактом 12 і ножовим затискним контактом 11 контактний елемент 10 має два фіксувальні носики 15, які, як видно на фіг. 3 чи 4, западають у фіксувальні виїмки 6. При цьому із фіг. 3 видно, що ножовий затискний контакт 11 і вилковий контакт 12 лежать на одній спільній осі 16. Крім того, із фіг. 3 видно, як фіксувальні носики 15 спираються вниз об опорні поверхні 20. ці опорні поверхні сприймають зусилля, що виникають при під'єднанні жил кабелів до ножових затискних контактів 11. Крім того, пластмасовий корпус має опорні поверхні 21 і 22, об які спирається контактний елемент 10 своїми кромками 17 і 18. Крім того, бічні стінки 23 пластмасового корпуса 2 мають у зоні вилкових контактів 12 шліц 24. Завдяки наявності цього шліца 24 обидві стінки 4 корпуса мають можливість пружно відгинатися одна відносно іншої, внаслідок чого контактні елементи 10 можуть бути засунуті своїми фіксувальними носиками 15 знизу у пластмасовий корпус 2 до западання у фіксувальні виїмки 6. ПЕРЕЛІК ПОЗИЦІЙНИХ ПОЗНАЧЕНЬ 1 З'єднувач 2 Пластмасовий корпус 3 Затискне ребро 4 Стінка корпуса 5 5 Напрямна для проводів 6 Фіксувальна виїмка 7 Паз 8 Виїмка 9 Паз 10 Контактний елемент 11 Ножовий затискний контакт 12 Вилковий контакт 13 Бічна поверхня 14 Контактна зона 89387 6 15 фіксувальні носики 16 спільній осі 17 Кромка 18 Кромка 20 Опорна поверхня 21 Опорна поверхня 22 Опорна поверхня 23 Бічна стінка 24 Шліц 7 89387 8 9 Комп’ютерна верстка І. Скворцова 89387 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
