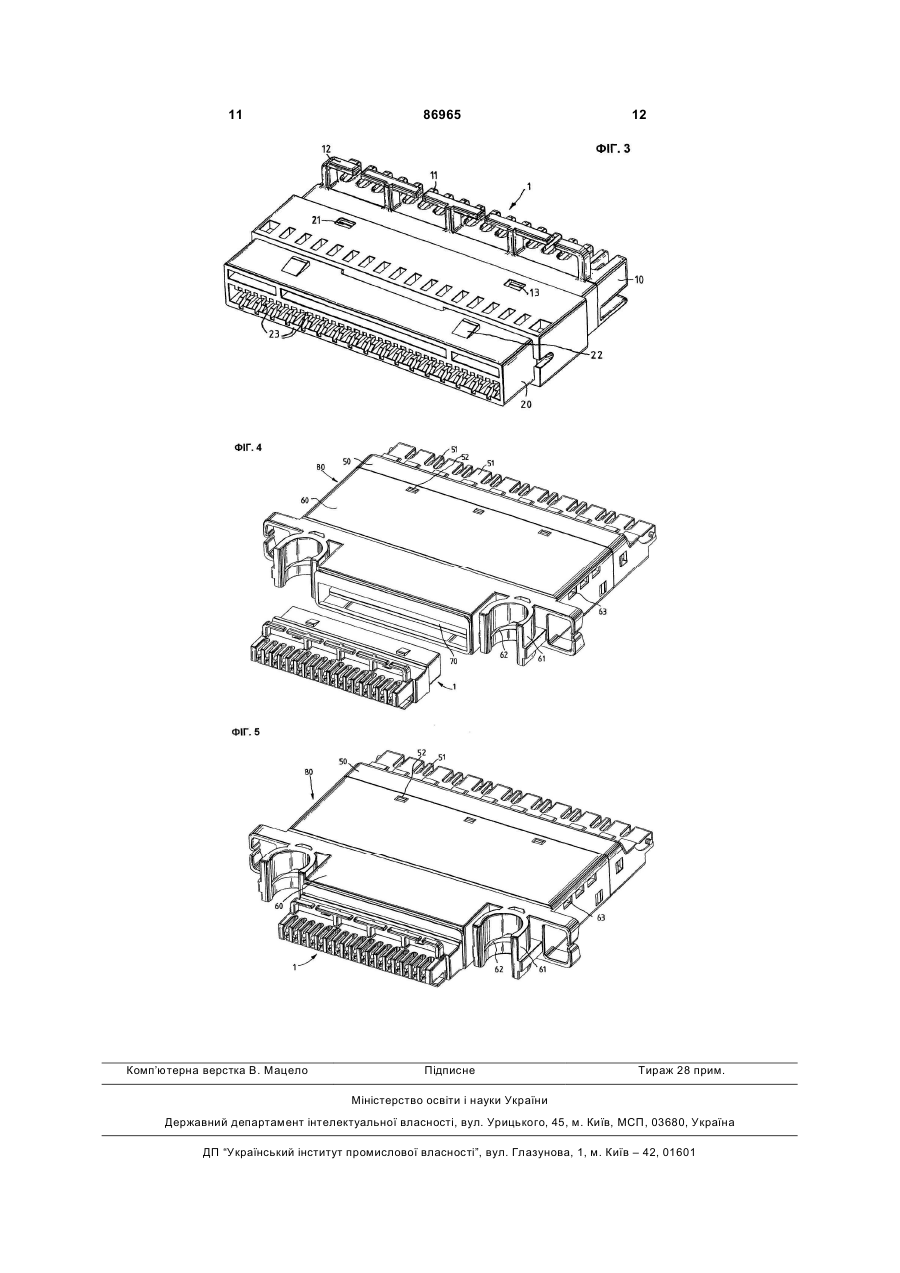

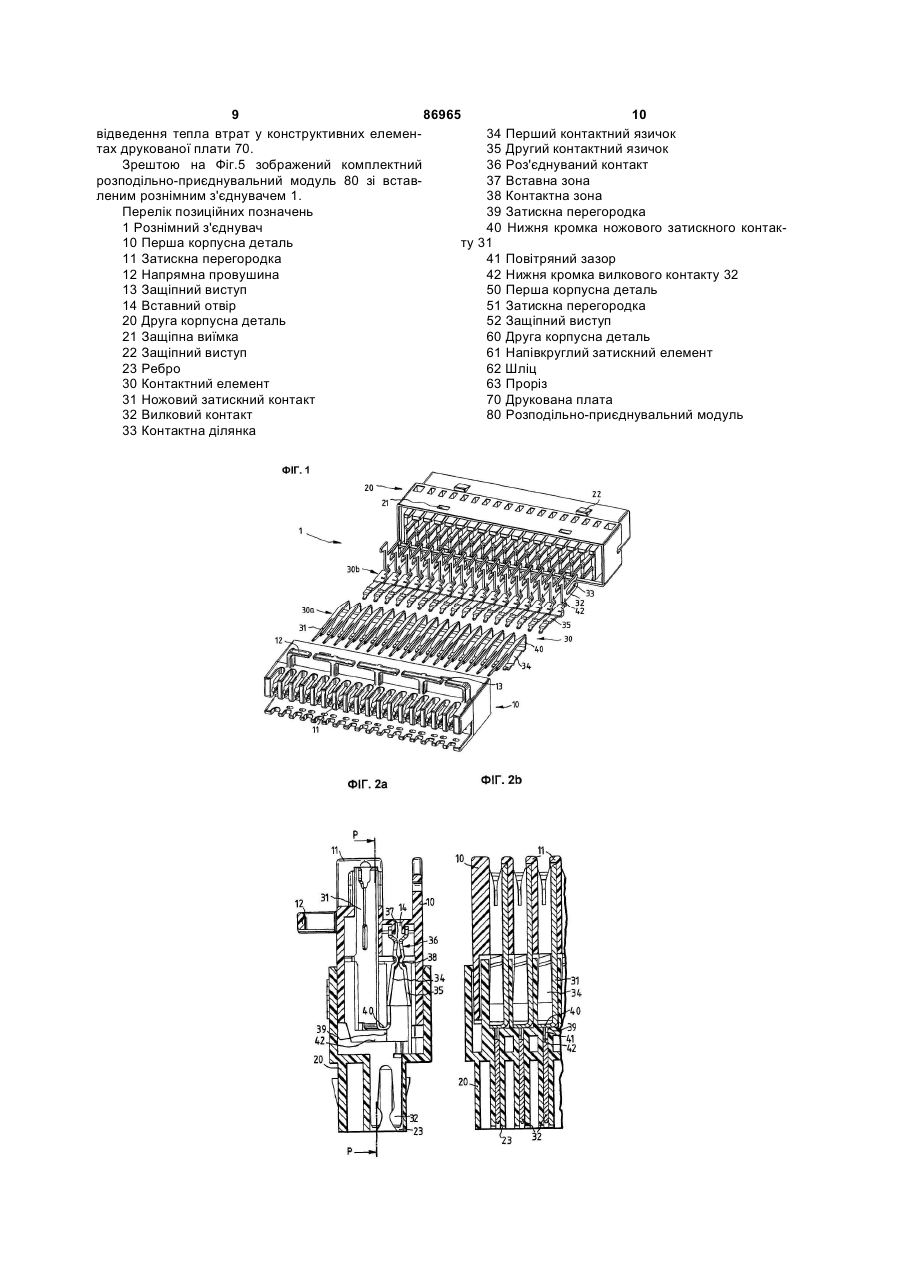

Рознімний з’єднувач для друкованих плат і розподільно-приєднувальний модуль

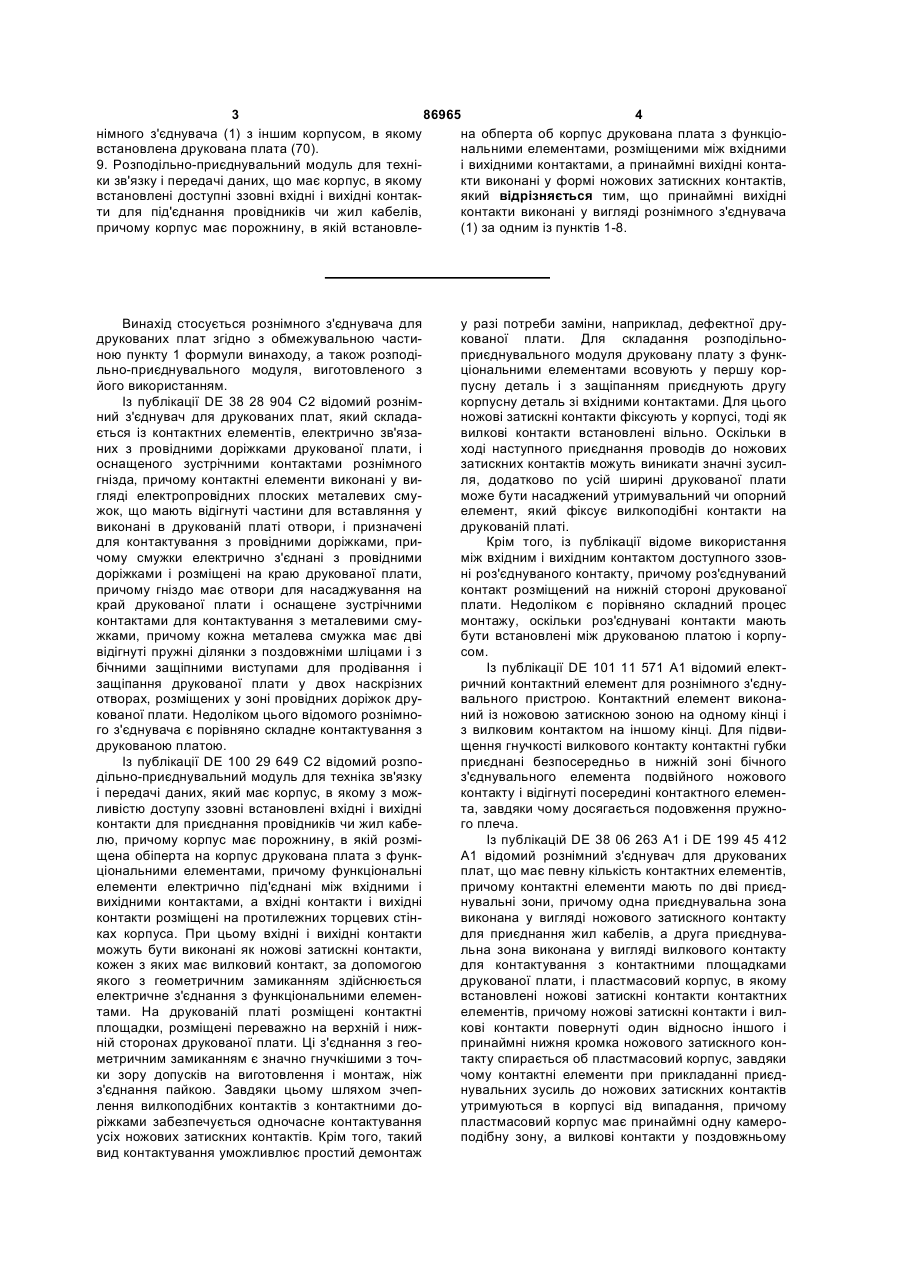

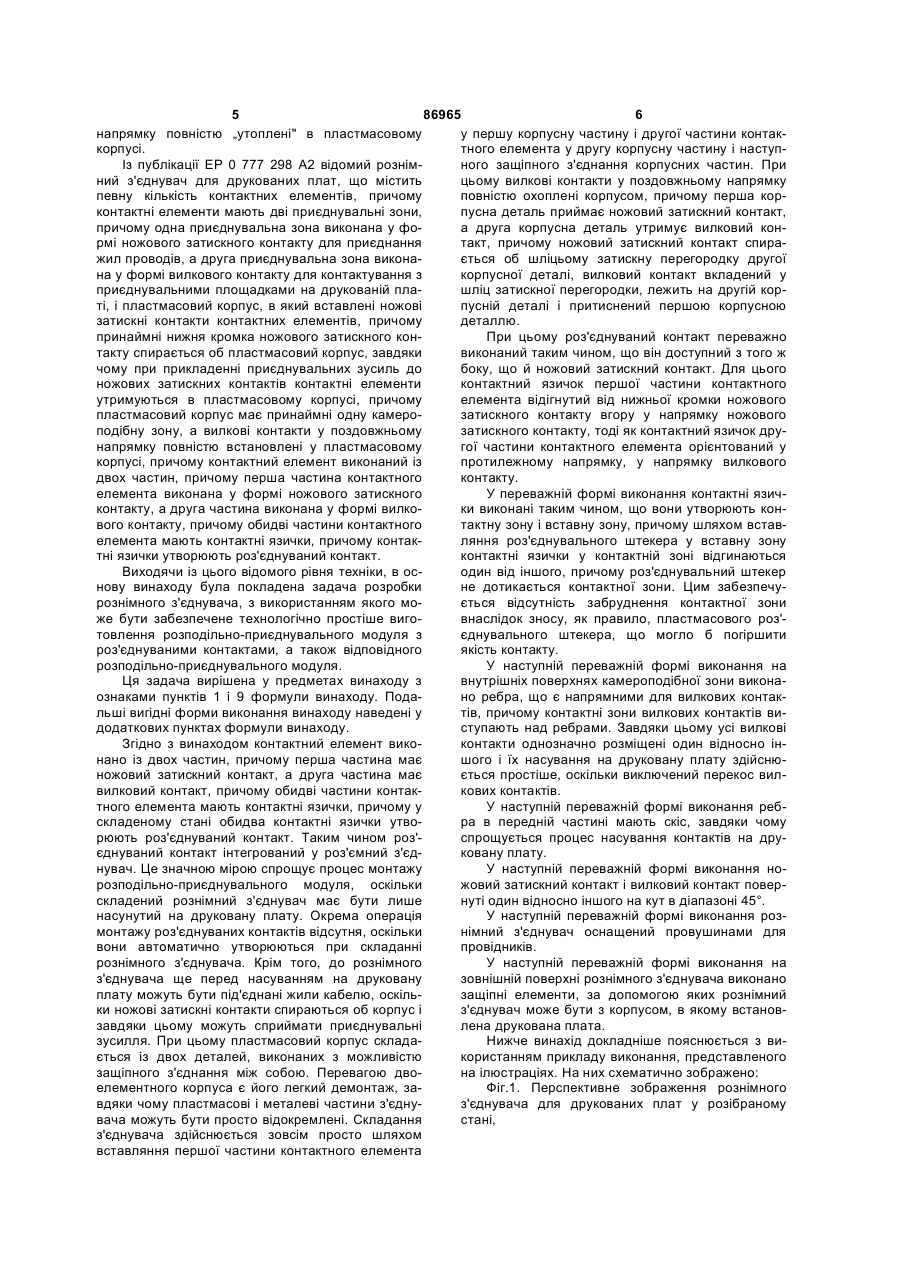

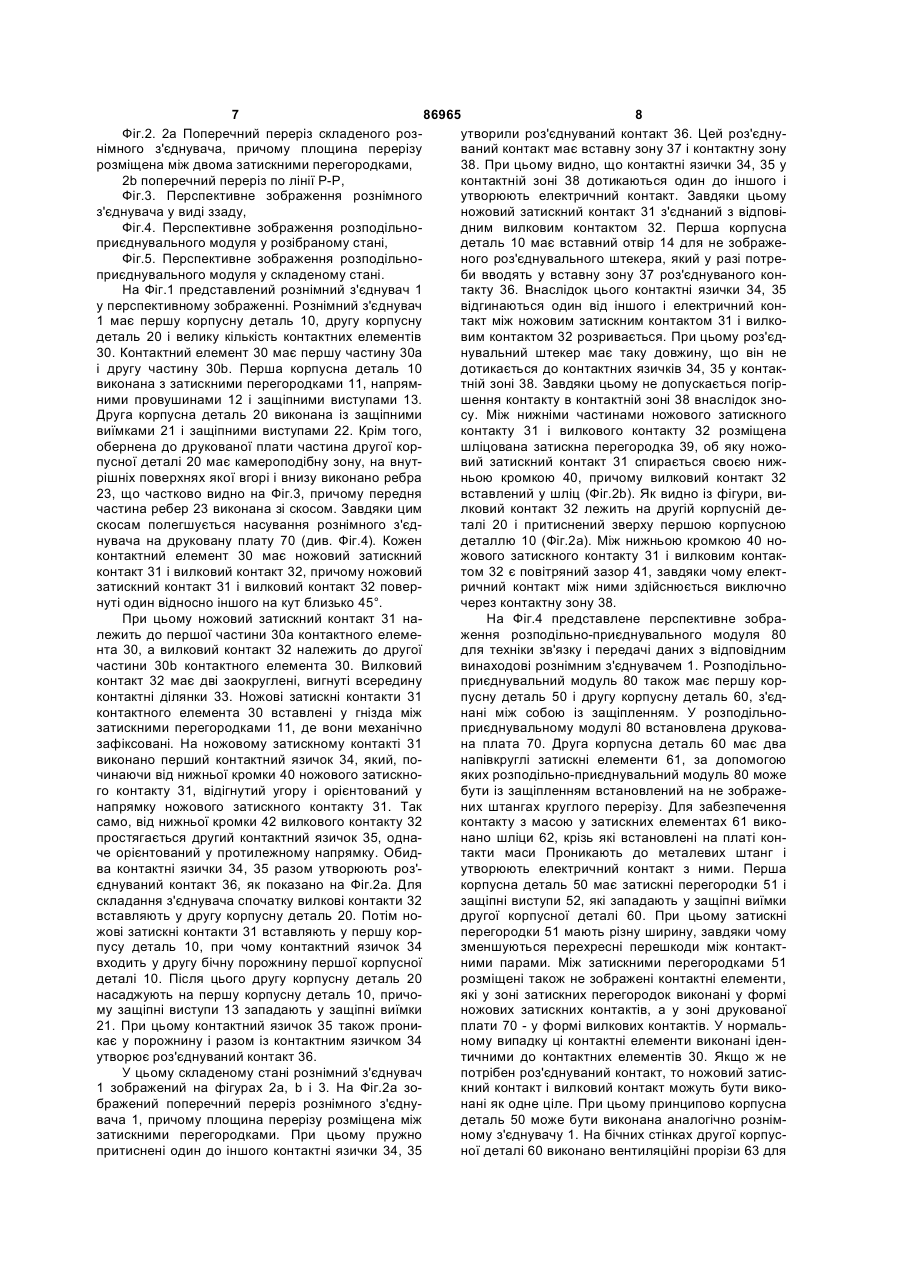

1. Рознімний з'єднувач (1) для друкованих плат (70), що містить певну кількість контактних елементів (30), які мають дві приєднувальні зони, одна з яких виконана у формі ножового затискного контакту (31) для приєднання жил проводів, а друга виконана у формі вилкового контакту (32) для контактування з приєднувальними площадками на друкованій платі, і пластмасовий корпус, в який вставлені ножові затискні контакти (31) контактних елементів (30), причому принаймні нижня кромка ножового затискного контакту (31) обпирається об пластмасовий корпус, завдяки чому при прикладенні приєднувальних зусиль до ножових затискних контактів (31) контактні елементи (30) утримуються в пластмасовому корпусі, який має принаймні одну камероподібну зону, а вилкові контакти (32) у поздовжньому напрямку повністю встановлені у пластмасовому корпусі, а контактний елемент (30) виконаний із двох частин, причому перша частина (30а) контактного елемента (30) виконана у формі ножового затискного контакту (31), а друга частина (30b) виконана у формі вилкового контакту (32), причому обидві частини (30а, 30b) контактного елемента (30) мають контактні язички (34, 35), які утворюють роз'єднуваний контакт (36), пластмасовий корпус складається із двох корпусних деталей (10, 20), які виконані з можливістю защіпного з'єднання між собою, при цьому у першій корпусній деталі (10) встановлений ножо 2 (19) 1 3 86965 4 німного з'єднувача (1) з іншим корпусом, в якому на обперта об корпус друкована плата з функціовстановлена друкована плата (70). нальними елементами, розміщеними між вхідними 9. Розподільно-приєднувальний модуль для техніі вихідними контактами, а принаймні вихідні контаки зв'язку і передачі даних, що має корпус, в якому кти виконані у формі ножових затискних контактів, встановлені доступні ззовні вхідні і вихідні контакякий відрізняється тим, що принаймні вихідні ти для під'єднання провідників чи жил кабелів, контакти виконані у вигляді рознімного з'єднувача причому корпус має порожнину, в якій встановле(1) за одним із пунктів 1-8. Винахід стосується рознімного з'єднувача для друкованих плат згідно з обмежувальною частиною пункту 1 формули винаходу, а також розподільно-приєднувального модуля, виготовленого з його використанням. Із публікації DE 38 28 904 С2 відомий рознімний з'єднувач для друкованих плат, який складається із контактних елементів, електрично зв'язаних з провідними доріжками друкованої плати, і оснащеного зустрічними контактами рознімного гнізда, причому контактні елементи виконані у вигляді електропровідних плоских металевих смужок, що мають відігнуті частини для вставляння у виконані в друкованій платі отвори, і призначені для контактування з провідними доріжками, причому смужки електрично з'єднані з провідними доріжками і розміщені на краю друкованої плати, причому гніздо має отвори для насаджування на край друкованої плати і оснащене зустрічними контактами для контактування з металевими смужками, причому кожна металева смужка має дві відігнуті пружні ділянки з поздовжніми шліцами і з бічними защіпними виступами для продівання і защіпання друкованої плати у двох наскрізних отворах, розміщених у зоні провідних доріжок друкованої плати. Недоліком цього відомого рознімного з'єднувача є порівняно складне контактування з друкованою платою. Із публікації DE 100 29 649 С2 відомий розподільно-приєднувальний модуль для техніка зв'язку і передачі даних, який має корпус, в якому з можливістю доступу ззовні встановлені вхідні і вихідні контакти для приєднання провідників чи жил кабелю, причому корпус має порожнину, в якій розміщена обіперта на корпус друкована плата з функціональними елементами, причому функціональні елементи електрично під'єднані між вхідними і вихідними контактами, а вхідні контакти і вихідні контакти розміщені на протилежних торцевих стінках корпуса. При цьому вхідні і вихідні контакти можуть бути виконані як ножові затискні контакти, кожен з яких має вилковий контакт, за допомогою якого з геометричним замиканням здійснюється електричне з'єднання з функціональними елементами. На друкованій платі розміщені контактні площадки, розміщені переважно на верхній і нижній сторонах друкованої плати. Ці з'єднання з геометричним замиканням є значно гнучкішими з точки зору допусків на виготовлення і монтаж, ніж з'єднання пайкою. Завдяки цьому шляхом зчеплення вилкоподібних контактів з контактними доріжками забезпечується одночасне контактування усіх ножових затискних контактів. Крім того, такий вид контактування уможливлює простий демонтаж у разі потреби заміни, наприклад, дефектної друкованої плати. Для складання розподільноприєднувального модуля друковану плату з функціональними елементами всовують у першу корпусну деталь і з защіпанням приєднують другу корпусну деталь зі вхідними контактами. Для цього ножові затискні контакти фіксують у корпусі, тоді як вилкові контакти встановлені вільно. Оскільки в ході наступного приєднання проводів до ножових затискних контактів можуть виникати значні зусилля, додатково по усій ширині друкованої плати може бути насаджений утримувальний чи опорний елемент, який фіксує вилкоподібні контакти на друкованій платі. Крім того, із публікації відоме використання між вхідним і вихідним контактом доступного ззовні роз'єднуваного контакту, причому роз'єднуваний контакт розміщений на нижній стороні друкованої плати. Недоліком є порівняно складний процес монтажу, оскільки роз'єднувані контакти мають бути встановлені між друкованою платою і корпусом. Із публікації DE 101 11 571 А1 відомий електричний контактний елемент для рознімного з'єднувального пристрою. Контактний елемент виконаний із ножовою затискною зоною на одному кінці і з вилковим контактом на іншому кінці. Для підвищення гнучкості вилкового контакту контактні губки приєднані безпосередньо в нижній зоні бічного з'єднувального елемента подвійного ножового контакту і відігнуті посередині контактного елемента, завдяки чому досягається подовження пружного плеча. Із публікацій DE 38 06 263 А1 і DE 199 45 412 А1 відомий рознімний з'єднувач для друкованих плат, що має певну кількість контактних елементів, причому контактні елементи мають по дві приєднувальні зони, причому одна приєднувальна зона виконана у вигляді ножового затискного контакту для приєднання жил кабелів, а друга приєднувальна зона виконана у вигляді вилкового контакту для контактування з контактними площадками друкованої плати, і пластмасовий корпус, в якому встановлені ножові затискні контакти контактних елементів, причому ножові затискні контакти і вилкові контакти повернуті один відносно іншого і принаймні нижня кромка ножового затискного контакту спирається об пластмасовий корпус, завдяки чому контактні елементи при прикладанні приєднувальних зусиль до ножових затискних контактів утримуються в корпусі від випадання, причому пластмасовий корпус має принаймні одну камероподібну зону, а вилкові контакти у поздовжньому 5 86965 6 напрямку повністю „утоплені" в пластмасовому у першу корпусну частину і другої частини контаккорпусі. тного елемента у другу корпусну частину і наступІз публікації ЕР 0 777 298 А2 відомий рознімного защіпного з'єднання корпусних частин. При ний з'єднувач для друкованих плат, що містить цьому вилкові контакти у поздовжньому напрямку певну кількість контактних елементів, причому повністю охоплені корпусом, причому перша корконтактні елементи мають дві приєднувальні зони, пусна деталь приймає ножовий затискний контакт, причому одна приєднувальна зона виконана у фоа друга корпусна деталь утримує вилковий конрмі ножового затискного контакту для приєднання такт, причому ножовий затискний контакт спиражил проводів, а друга приєднувальна зона виконається об шліцьому затискну перегородку другої на у формі вилкового контакту для контактування з корпусної деталі, вилковий контакт вкладений у приєднувальними площадками на друкованій плашліц затискної перегородки, лежить на другій корті, і пластмасовий корпус, в який вставлені ножові пусній деталі і притиснений першою корпусною затискні контакти контактних елементів, причому деталлю. принаймні нижня кромка ножового затискного конПри цьому роз'єднуваний контакт переважно такту спирається об пластмасовий корпус, завдяки виконаний таким чином, що він доступний з того ж чому при прикладенні приєднувальних зусиль до боку, що й ножовий затискний контакт. Для цього ножових затискних контактів контактні елементи контактний язичок першої частини контактного утримуються в пластмасовому корпусі, причому елемента відігнутий від нижньої кромки ножового пластмасовий корпус має принаймні одну камерозатискного контакту вгору у напрямку ножового подібну зону, а вилкові контакти у поздовжньому затискного контакту, тоді як контактний язичок друнапрямку повністю встановлені у пластмасовому гої частини контактного елемента орієнтований у корпусі, причому контактний елемент виконаний із протилежному напрямку, у напрямку вилкового двох частин, причому перша частина контактного контакту. елемента виконана у формі ножового затискного У переважній формі виконання контактні язичконтакту, а друга частина виконана у формі вилкоки виконані таким чином, що вони утворюють конвого контакту, причому обидві частини контактного тактну зону і вставну зону, причому шляхом вставелемента мають контактні язички, причому контакляння роз'єднувального штекера у вставну зону тні язички утворюють роз'єднуваний контакт. контактні язички у контактній зоні відгинаються Виходячи із цього відомого рівня техніки, в осодин від іншого, причому роз'єднувальний штекер нову винаходу була покладена задача розробки не дотикається контактної зони. Цим забезпечурознімного з'єднувача, з використанням якого моється відсутність забруднення контактної зони же бути забезпечене технологічно простіше виговнаслідок зносу, як правило, пластмасового роз'товлення розподільно-приєднувального модуля з єднувального штекера, що могло б погіршити роз'єднуваними контактами, а також відповідного якість контакту. розподільно-приєднувального модуля. У наступній переважній формі виконання на Ця задача вирішена у предметах винаходу з внутрішніх поверхнях камероподібної зони виконаознаками пунктів 1 і 9 формули винаходу. Подано ребра, що є напрямними для вилкових контакльші вигідні форми виконання винаходу наведені у тів, причому контактні зони вилкових контактів видодаткових пунктах формули винаходу. ступають над ребрами. Завдяки цьому усі вилкові Згідно з винаходом контактний елемент викоконтакти однозначно розміщені один відносно іннано із двох частин, причому перша частина має шого і їх насування на друковану плату здійснюножовий затискний контакт, а друга частина має ється простіше, оскільки виключений перекос вилвилковий контакт, причому обидві частини контаккових контактів. тного елемента мають контактні язички, причому у У наступній переважній формі виконання ребскладеному стані обидва контактні язички утвора в передній частині мають скіс, завдяки чому рюють роз'єднуваний контакт. Таким чином роз'спрощується процес насування контактів на друєднуваний контакт інтегрований у роз'ємний з'єдковану плату. нувач. Це значною мірою спрощує процес монтажу У наступній переважній формі виконання норозподільно-приєднувального модуля, оскільки жовий затискний контакт і вилковий контакт поверскладений рознімний з'єднувач має бути лише нуті один відносно іншого на кут в діапазоні 45°. насунутий на друковану плату. Окрема операція У наступній переважній формі виконання розмонтажу роз'єднуваних контактів відсутня, оскільки німний з'єднувач оснащений провушинами для вони автоматично утворюються при складанні провідників. рознімного з'єднувача. Крім того, до рознімного У наступній переважній формі виконання на з'єднувача ще перед насуванням на друковану зовнішній поверхні рознімного з'єднувача виконано плату можуть бути під'єднані жили кабелю, оскільзащіпні елементи, за допомогою яких рознімний ки ножові затискні контакти спираються об корпус і з'єднувач може бути з корпусом, в якому встановзавдяки цьому можуть сприймати приєднувальні лена друкована плата. зусилля. При цьому пластмасовий корпус складаНижче винахід докладніше пояснюється з виється із двох деталей, виконаних з можливістю користанням прикладу виконання, представленого защіпного з'єднання між собою. Перевагою двона ілюстраціях. На них схематично зображено: елементного корпуса є його легкий демонтаж, заФіг.1. Перспективне зображення рознімного вдяки чому пластмасові і металеві частини з'єднуз'єднувача для друкованих плат у розібраному вача можуть бути просто відокремлені. Складання стані, з'єднувача здійснюється зовсім просто шляхом вставляння першої частини контактного елемента 7 86965 8 Фіг.2. 2а Поперечний переріз складеного розутворили роз'єднуваний контакт 36. Цей роз'єднунімного з'єднувача, причому площина перерізу ваний контакт має вставну зону 37 і контактну зону розміщена між двома затискними перегородками, 38. При цьому видно, що контактні язички 34, 35 у 2b поперечний переріз по лінії Р-Р, контактній зоні 38 дотикаються один до іншого і Фіг.3. Перспективне зображення рознімного утворюють електричний контакт. Завдяки цьому з'єднувача у виді ззаду, ножовий затискний контакт 31 з'єднаний з відповіФіг.4. Перспективне зображення розподільнодним вилковим контактом 32. Перша корпусна приєднувального модуля у розібраному стані, деталь 10 має вставний отвір 14 для не зображеФіг.5. Перспективне зображення розподільноного роз'єднувального штекера, який у разі потреприєднувального модуля у складеному стані. би вводять у вставну зону 37 роз'єднуваного конНа Фіг.1 представлений рознімний з'єднувач 1 такту 36. Внаслідок цього контактні язички 34, 35 у перспективному зображенні. Рознімний з'єднувач відгинаються один від іншого і електричний кон1 має першу корпусну деталь 10, другу корпусну такт між ножовим затискним контактом 31 і вилкодеталь 20 і велику кількість контактних елементів вим контактом 32 розривається. При цьому роз'єд30. Контактний елемент 30 має першу частину 30а нувальний штекер має таку довжину, що він не і другу частину 30b. Перша корпусна деталь 10 дотикається до контактних язичків 34, 35 у контаквиконана з затискними перегородками 11, напрямтній зоні 38. Завдяки цьому не допускається погірними провушинами 12 і защіпними виступами 13. шення контакту в контактній зоні 38 внаслідок зноДруга корпусна деталь 20 виконана із защіпними су. Між нижніми частинами ножового затискного виїмками 21 і защіпними виступами 22. Крім того, контакту 31 і вилкового контакту 32 розміщена обернена до друкованої плати частина другої коршліцована затискна перегородка 39, об яку ножопусної деталі 20 має камероподібну зону, на внутвий затискний контакт 31 спирається своєю нижрішніх поверхнях якої вгорі і внизу виконано ребра ньою кромкою 40, причому вилковий контакт 32 23, що частково видно на Фіг.3, причому передня вставлений у шліц (Фіг.2b). Як видно із фігури, вичастина ребер 23 виконана зі скосом. Завдяки цим лковий контакт 32 лежить на другій корпусній дескосам полегшується насування рознімного з'єдталі 20 і притиснений зверху першою корпусною нувача на друковану плату 70 (див. Фіг.4). Кожен деталлю 10 (Фіг.2а). Між нижньою кромкою 40 ноконтактний елемент 30 має ножовий затискний жового затискного контакту 31 і вилковим контакконтакт 31 і вилковий контакт 32, причому ножовий том 32 є повітряний зазор 41, завдяки чому електзатискний контакт 31 і вилковий контакт 32 поверричний контакт між ними здійснюється виключно нуті один відносно іншого на кут близько 45°. через контактну зону 38. При цьому ножовий затискний контакт 31 наНа Фіг.4 представлене перспективне зобралежить до першої частини 30а контактного елемеження розподільно-приєднувального модуля 80 нта 30, а вилковий контакт 32 належить до другої для техніки зв'язку і передачі даних з відповідним частини 30b контактного елемента 30. Вилковий винаходові рознімним з'єднувачем 1. Розподільноконтакт 32 має дві заокруглені, вигнуті всередину приєднувальний модуль 80 також має першу корконтактні ділянки 33. Ножові затискні контакти 31 пусну деталь 50 і другу корпусну деталь 60, з'єдконтактного елемента 30 вставлені у гнізда між нані між собою із защіпленням. У розподільнозатискними перегородками 11, де вони механічно приєднувальному модулі 80 встановлена друковазафіксовані. На ножовому затискному контакті 31 на плата 70. Друга корпусна деталь 60 має два виконано перший контактний язичок 34, який, понапівкруглі затискні елементи 61, за допомогою чинаючи від нижньої кромки 40 ножового затискнояких розподільно-приєднувальний модуль 80 може го контакту 31, відігнутий угору і орієнтований у бути із защіпленням встановлений на не зображенапрямку ножового затискного контакту 31. Так них штангах круглого перерізу. Для забезпечення само, від нижньої кромки 42 вилкового контакту 32 контакту з масою у затискних елементах 61 викопростягається другий контактний язичок 35, однанано шліци 62, крізь які встановлені на платі конче орієнтований у протилежному напрямку. Обидтакти маси Проникають до металевих штанг і ва контактні язички 34, 35 разом утворюють роз'утворюють електричний контакт з ними. Перша єднуваний контакт 36, як показано на Фіг.2а. Для корпусна деталь 50 має затискні перегородки 51 і складання з'єднувача спочатку вилкові контакти 32 защіпні виступи 52, які западають у защіпні виїмки вставляють у другу корпусну деталь 20. Потім нодругої корпусної деталі 60. При цьому затискні жові затискні контакти 31 вставляють у першу корперегородки 51 мають різну ширину, завдяки чому пусу деталь 10, при чому контактний язичок 34 зменшуються перехресні перешкоди між контактвходить у другу бічну порожнину першої корпусної ними парами. Між затискними перегородками 51 деталі 10. Після цього другу корпусну деталь 20 розміщені також не зображені контактні елементи, насаджують на першу корпусну деталь 10, причоякі у зоні затискних перегородок виконані у формі му защіпні виступи 13 западають у защіпні виїмки ножових затискних контактів, а у зоні друкованої 21. При цьому контактний язичок 35 також прониплати 70 - у формі вилкових контактів. У нормалькає у порожнину і разом із контактним язичком 34 ному випадку ці контактні елементи виконані іденутворює роз'єднуваний контакт 36. тичними до контактних елементів 30. Якщо ж не У цьому складеному стані рознімний з'єднувач потрібен роз'єднуваний контакт, то ножовий затис1 зображений на фігурах 2а, b і 3. На Фіг.2а зокний контакт і вилковий контакт можуть бути викображений поперечний переріз рознімного з'єднунані як одне ціле. При цьому принципово корпусна вача 1, причому площина перерізу розміщена між деталь 50 може бути виконана аналогічно рознімзатискними перегородками. При цьому пружно ному з'єднувачу 1. На бічних стінках другої корпуспритиснені один до іншого контактні язички 34, 35 ної деталі 60 виконано вентиляційні прорізи 63 для 9 86965 10 відведення тепла втрат у конструктивних елемен34 Перший контактний язичок тах друкованої плати 70. 35 Другий контактний язичок Зрештою на Фіг.5 зображений комплектний 36 Роз'єднуваний контакт розподільно-приєднувальний модуль 80 зі встав37 Вставна зона леним рознімним з'єднувачем 1. 38 Контактна зона Перелік позиційних позначень 39 Затискна перегородка 1 Рознімний з'єднувач 40 Нижня кромка ножового затискного контак10 Перша корпусна деталь ту 31 11 Затискна перегородка 41 Повітряний зазор 12 Напрямна провушина 42 Нижня кромка вилкового контакту 32 13 Защіпний виступ 50 Перша корпусна деталь 14 Вставний отвір 51 Затискна перегородка 20 Друга корпусна деталь 52 Защіпний виступ 21 Защіпна виїмка 60 Друга корпусна деталь 22 Защіпний виступ 61 Напівкруглий затискний елемент 23 Ребро 62 Шліц 30 Контактний елемент 63 Проріз 31 Ножовий затискний контакт 70 Друкована плата 32 Вилковий контакт 80 Розподільно-приєднувальний модуль 33 Контактна ділянка 11 Комп’ютерна верстка В. Мацело 86965 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
