Фіксуючий пристрій для взуття

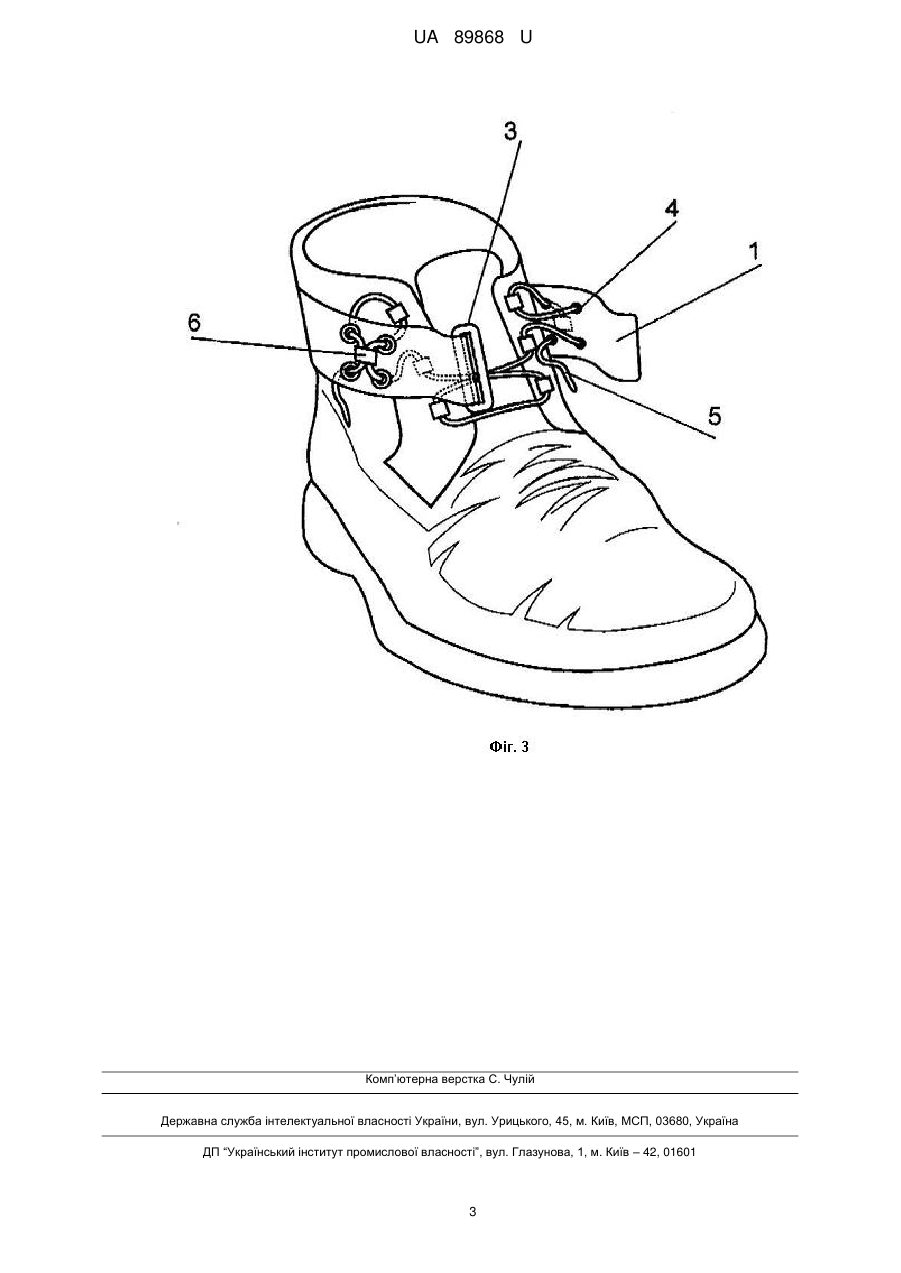

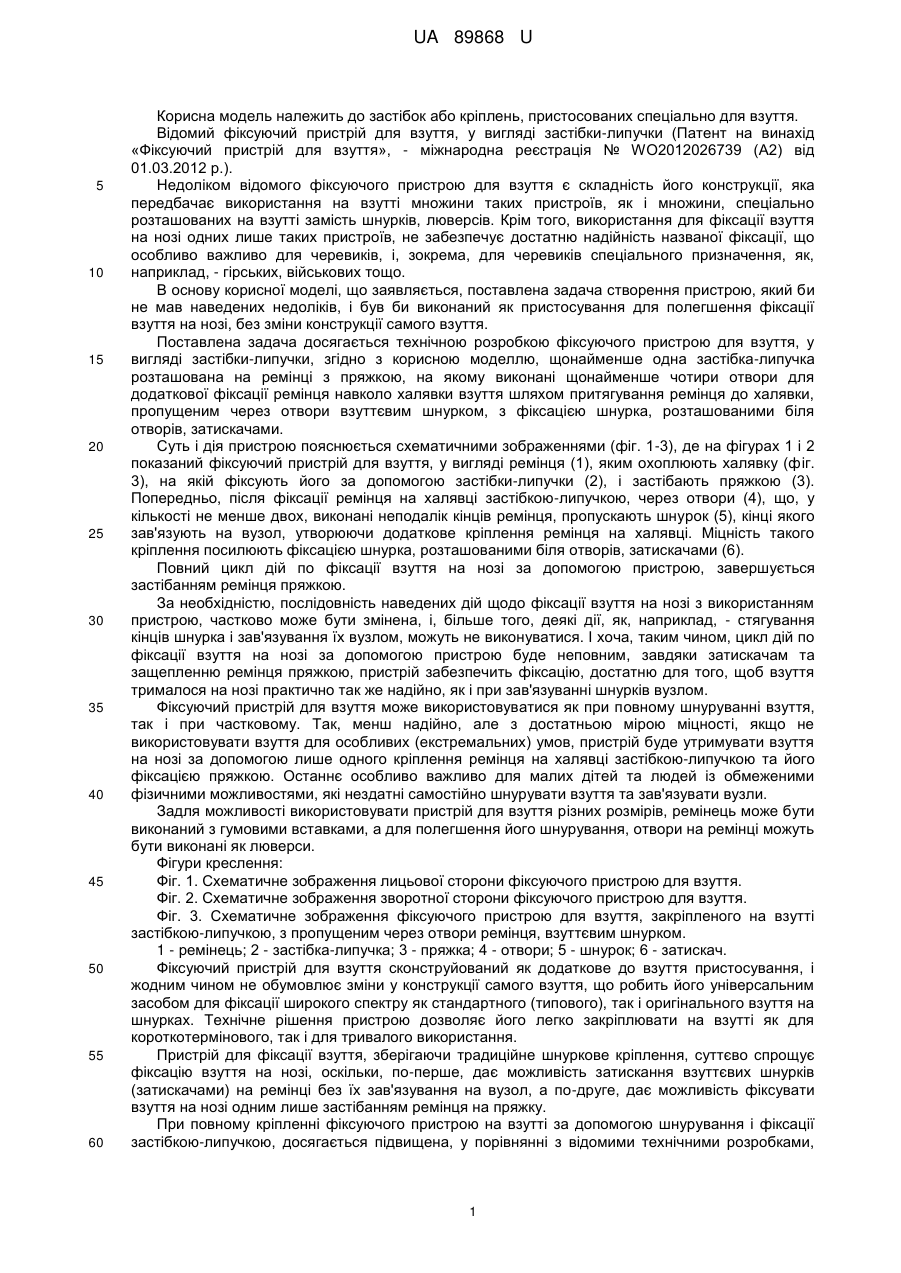

Реферат: UA 89868 U UA 89868 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до застібок або кріплень, пристосованих спеціально для взуття. Відомий фіксуючий пристрій для взуття, у вигляді застібки-липучки (Патент на винахід «Фіксуючий пристрій для взуття», - міжнародна реєстрація № WO2012026739 (A2) від 01.03.2012 р.). Недоліком відомого фіксуючого пристрою для взуття є складність його конструкції, яка передбачає використання на взутті множини таких пристроїв, як і множини, спеціально розташованих на взутті замість шнурків, люверсів. Крім того, використання для фіксації взуття на нозі одних лише таких пристроїв, не забезпечує достатню надійність названої фіксації, що особливо важливо для черевиків, і, зокрема, для черевиків спеціального призначення, як, наприклад, - гірських, військових тощо. В основу корисної моделі, що заявляється, поставлена задача створення пристрою, який би не мав наведених недоліків, і був би виконаний як пристосування для полегшення фіксації взуття на нозі, без зміни конструкції самого взуття. Поставлена задача досягається технічною розробкою фіксуючого пристрою для взуття, у вигляді застібки-липучки, згідно з корисною моделлю, щонайменше одна застібка-липучка розташована на ремінці з пряжкою, на якому виконані щонайменше чотири отвори для додаткової фіксації ремінця навколо халявки взуття шляхом притягування ремінця до халявки, пропущеним через отвори взуттєвим шнурком, з фіксацією шнурка, розташованими біля отворів, затискачами. Суть і дія пристрою пояснюється схематичними зображеннями (фіг. 1-3), де на фігурах 1 і 2 показаний фіксуючий пристрій для взуття, у вигляді ремінця (1), яким охоплюють халявку (фіг. 3), на якій фіксують його за допомогою застібки-липучки (2), і застібають пряжкою (3). Попередньо, після фіксації ремінця на халявці застібкою-липучкою, через отвори (4), що, у кількості не менше двох, виконані неподалік кінців ремінця, пропускають шнурок (5), кінці якого зав'язують на вузол, утворюючи додаткове кріплення ремінця на халявці. Міцність такого кріплення посилюють фіксацією шнурка, розташованими біля отворів, затискачами (6). Повний цикл дій по фіксації взуття на нозі за допомогою пристрою, завершується застібанням ремінця пряжкою. За необхідністю, послідовність наведених дій щодо фіксації взуття на нозі з використанням пристрою, частково може бути змінена, і, більше того, деякі дії, як, наприклад, - стягування кінців шнурка і зав'язування їх вузлом, можуть не виконуватися. І хоча, таким чином, цикл дій по фіксації взуття на нозі за допомогою пристрою буде неповним, завдяки затискачам та защепленню ремінця пряжкою, пристрій забезпечить фіксацію, достатню для того, щоб взуття трималося на нозі практично так же надійно, як і при зав'язуванні шнурків вузлом. Фіксуючий пристрій для взуття може використовуватися як при повному шнуруванні взуття, так і при частковому. Так, менш надійно, але з достатньою мірою міцності, якщо не використовувати взуття для особливих (екстремальних) умов, пристрій буде утримувати взуття на нозі за допомогою лише одного кріплення ремінця на халявці застібкою-липучкою та його фіксацією пряжкою. Останнє особливо важливо для малих дітей та людей із обмеженими фізичними можливостями, які нездатні самостійно шнурувати взуття та зав'язувати вузли. Задля можливості використовувати пристрій для взуття різних розмірів, ремінець може бути виконаний з гумовими вставками, а для полегшення його шнурування, отвори на ремінці можуть бути виконані як люверси. Фігури креслення: Фіг. 1. Схематичне зображення лицьової сторони фіксуючого пристрою для взуття. Фіг. 2. Схематичне зображення зворотної сторони фіксуючого пристрою для взуття. Фіг. 3. Схематичне зображення фіксуючого пристрою для взуття, закріпленого на взутті застібкою-липучкою, з пропущеним через отвори ремінця, взуттєвим шнурком. 1 - ремінець; 2 - застібка-липучка; 3 - пряжка; 4 - отвори; 5 - шнурок; 6 - затискач. Фіксуючий пристрій для взуття сконструйований як додаткове до взуття пристосування, і жодним чином не обумовлює зміни у конструкції самого взуття, що робить його універсальним засобом для фіксації широкого спектру як стандартного (типового), так і оригінального взуття на шнурках. Технічне рішення пристрою дозволяє його легко закріплювати на взутті як для короткотермінового, так і для тривалого використання. Пристрій для фіксації взуття, зберігаючи традиційне шнуркове кріплення, суттєво спрощує фіксацію взуття на нозі, оскільки, по-перше, дає можливість затискання взуттєвих шнурків (затискачами) на ремінці без їх зав'язування на вузол, а по-друге, дає можливість фіксувати взуття на нозі одним лише застібанням ремінця на пряжку. При повному кріпленні фіксуючого пристрою на взутті за допомогою шнурування і фіксації застібкою-липучкою, досягається підвищена, у порівнянні з відомими технічними розробками, 1 UA 89868 U міцність і простота кріплення взуття на нозі, що для певних умов використання взуття, вкрай важливо. Фіксуючий пристрій для взуття може бути виготовлений на будь-якому швейному або чоботарському виробництві з використанням стандартних пристосувань і матеріалів. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Фіксуючий пристрій для взуття, що виконаний у вигляді застібки-липучки, який відрізняється тим, що щонайменше одна застібка-липучка розташована на ремінці з пряжкою, на якому виконані щонайменше чотири отвори для додаткової фіксації ремінця навколо халявки взуття шляхом притягування ремінця до халявки, пропущеним через отвори взуттєвим шнурком, з фіксацією шнурка, розташованими біля отворів, затискачами. 2 UA 89868 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
