Шнурове взуття з липучими застібками

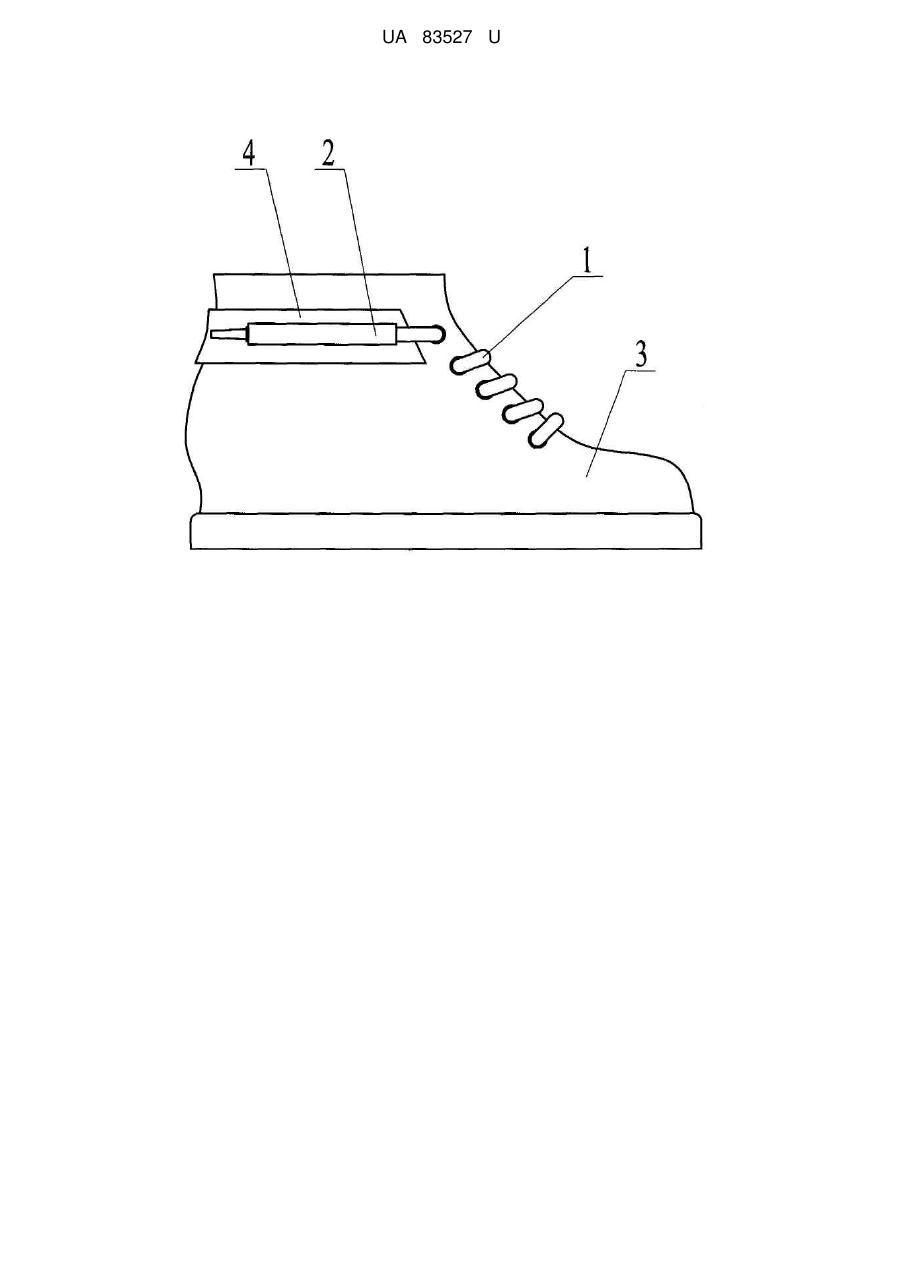

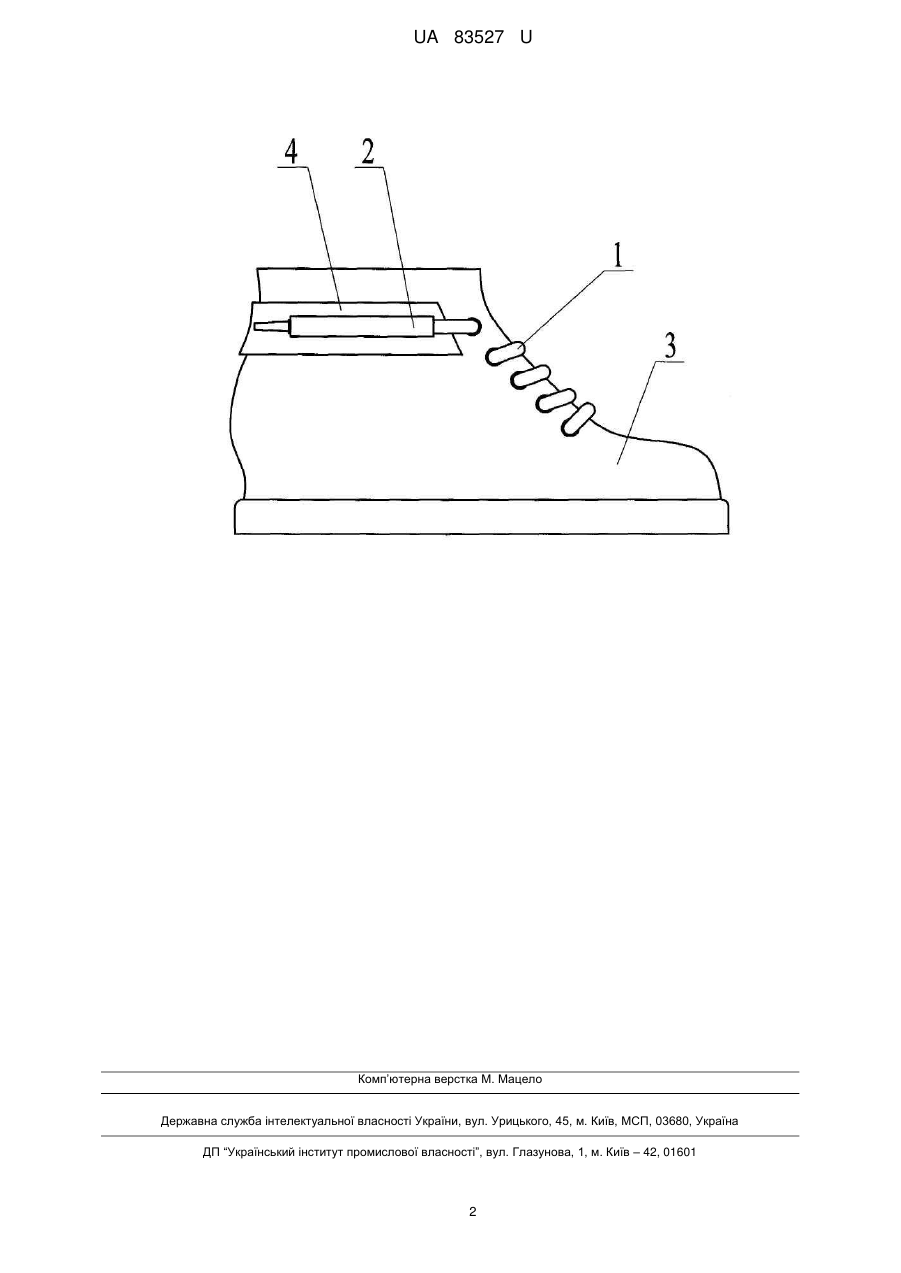

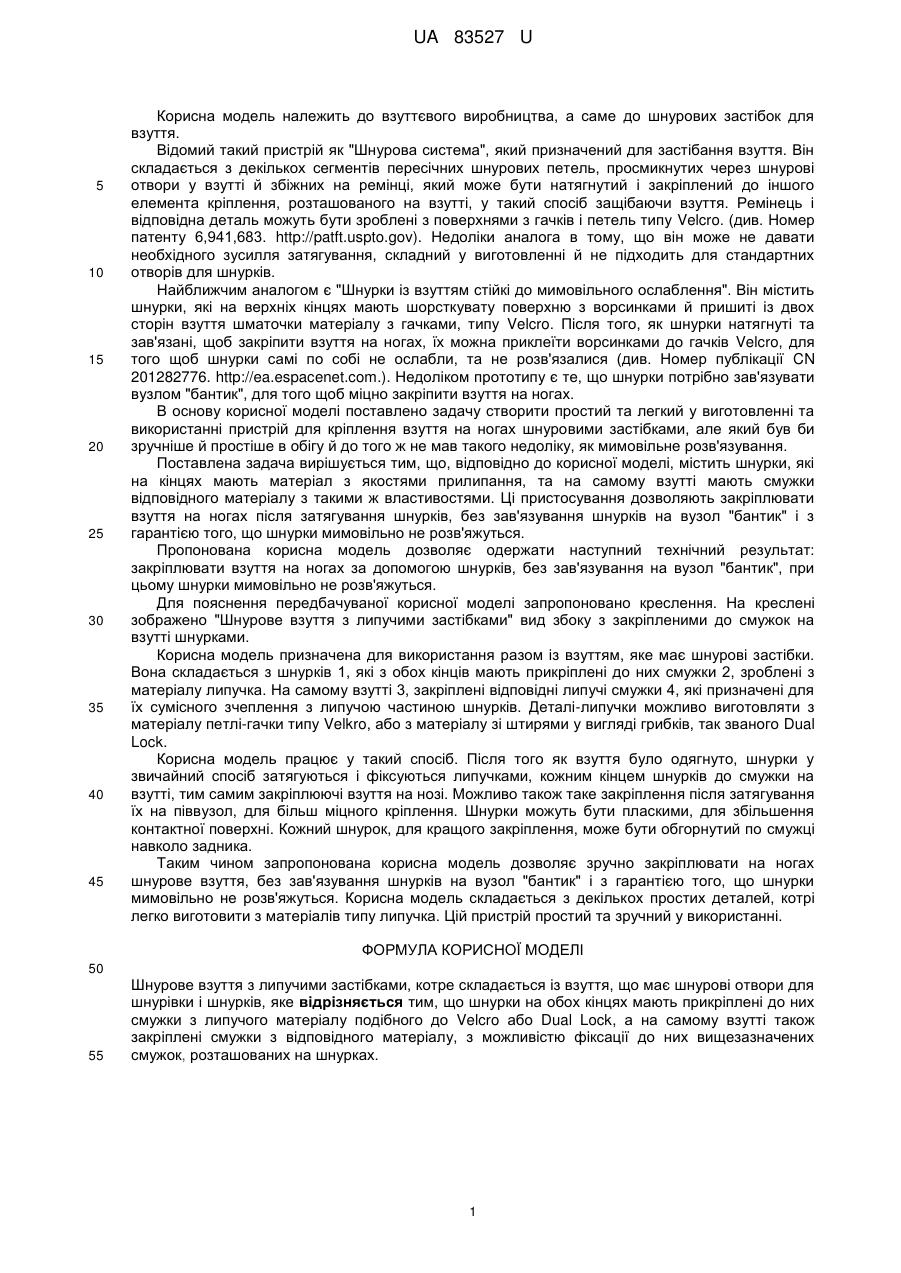

Реферат: UA 83527 U UA 83527 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до взуттєвого виробництва, а саме до шнурових застібок для взуття. Відомий такий пристрій як "Шнурова система", який призначений для застібання взуття. Він складається з декількох сегментів пересічних шнурових петель, просмикнутих через шнурові отвори у взутті й збіжних на ремінці, який може бути натягнутий і закріплений до іншого елемента кріплення, розташованого на взутті, у такий спосіб защібаючи взуття. Ремінець і відповідна деталь можуть бути зроблені з поверхнями з гачків і петель типу Velcro. (див. Номер патенту 6,941,683. http://patft.uspto.gov). Недоліки аналога в тому, що він може не давати необхідного зусилля затягування, складний у виготовленні й не підходить для стандартних отворів для шнурків. Найближчим аналогом є "Шнурки із взуттям стійкі до мимовільного ослаблення". Він містить шнурки, які на верхніх кінцях мають шорсткувату поверхню з ворсинками й пришиті із двох сторін взуття шматочки матеріалу з гачками, типу Velcro. Після того, як шнурки натягнуті та зав'язані, щоб закріпити взуття на ногах, їх можна приклеїти ворсинками до гачків Velcro, для того щоб шнурки самі по собі не ослабли, та не розв'язалися (див. Номер публікації CN 201282776. http://ea.espacenet.com.). Недоліком прототипу є те, що шнурки потрібно зав'язувати вузлом "бантик", для того щоб міцно закріпити взуття на ногах. В основу корисної моделі поставлено задачу створити простий та легкий у виготовленні та використанні пристрій для кріплення взуття на ногах шнуровими застібками, але який був би зручніше й простіше в обігу й до того ж не мав такого недоліку, як мимовільне розв'язування. Поставлена задача вирішується тим, що, відповідно до корисної моделі, містить шнурки, які на кінцях мають матеріал з якостями прилипання, та на самому взутті мають смужки відповідного матеріалу з такими ж властивостями. Ці пристосування дозволяють закріплювати взуття на ногах після затягування шнурків, без зав'язування шнурків на вузол "бантик" і з гарантією того, що шнурки мимовільно не розв'яжуться. Пропонована корисна модель дозволяє одержати наступний технічний результат: закріплювати взуття на ногах за допомогою шнурків, без зав'язування на вузол "бантик", при цьому шнурки мимовільно не розв'яжуться. Для пояснення передбачуваної корисної моделі запропоновано креслення. На креслені зображено "Шнурове взуття з липучими застібками" вид збоку з закріпленими до смужок на взутті шнурками. Корисна модель призначена для використання разом із взуттям, яке має шнурові застібки. Вона складається з шнурків 1, які з обох кінців мають прикріплені до них смужки 2, зроблені з матеріалу липучка. На самому взутті 3, закріплені відповідні липучі смужки 4, які призначені для їх сумісного зчеплення з липучою частиною шнурків. Деталі-липучки можливо виготовляти з матеріалу петлі-гачки типу Velkro, або з матеріалу зі штирями у вигляді грибків, так званого Dual Lock. Корисна модель працює у такий спосіб. Після того як взуття було одягнуто, шнурки у звичайний спосіб затягуються і фіксуються липучками, кожним кінцем шнурків до смужки на взутті, тим самим закріплюючі взуття на нозі. Можливо також таке закріплення після затягування їх на піввузол, для більш міцного кріплення. Шнурки можуть бути пласкими, для збільшення контактної поверхні. Кожний шнурок, для кращого закріплення, може бути обгорнутий по смужці навколо задника. Таким чином запропонована корисна модель дозволяє зручно закріплювати на ногах шнурове взуття, без зав'язування шнурків на вузол "бантик" і з гарантією того, що шнурки мимовільно не розв'яжуться. Корисна модель складається з декількох простих деталей, котрі легко виготовити з матеріалів типу липучка. Цій пристрій простий та зручний у використанні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Шнурове взуття з липучими застібками, котре складається із взуття, що має шнурові отвори для шнурівки і шнурків, яке відрізняється тим, що шнурки на обох кінцях мають прикріплені до них смужки з липучого матеріалу подібного до Velcro або Dual Lock, а на самому взутті також закріплені смужки з відповідного матеріалу, з можливістю фіксації до них вищезазначених смужок, розташованих на шнурках. 1 UA 83527 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
