Комплект ножів для поперечного різання листового матеріалу

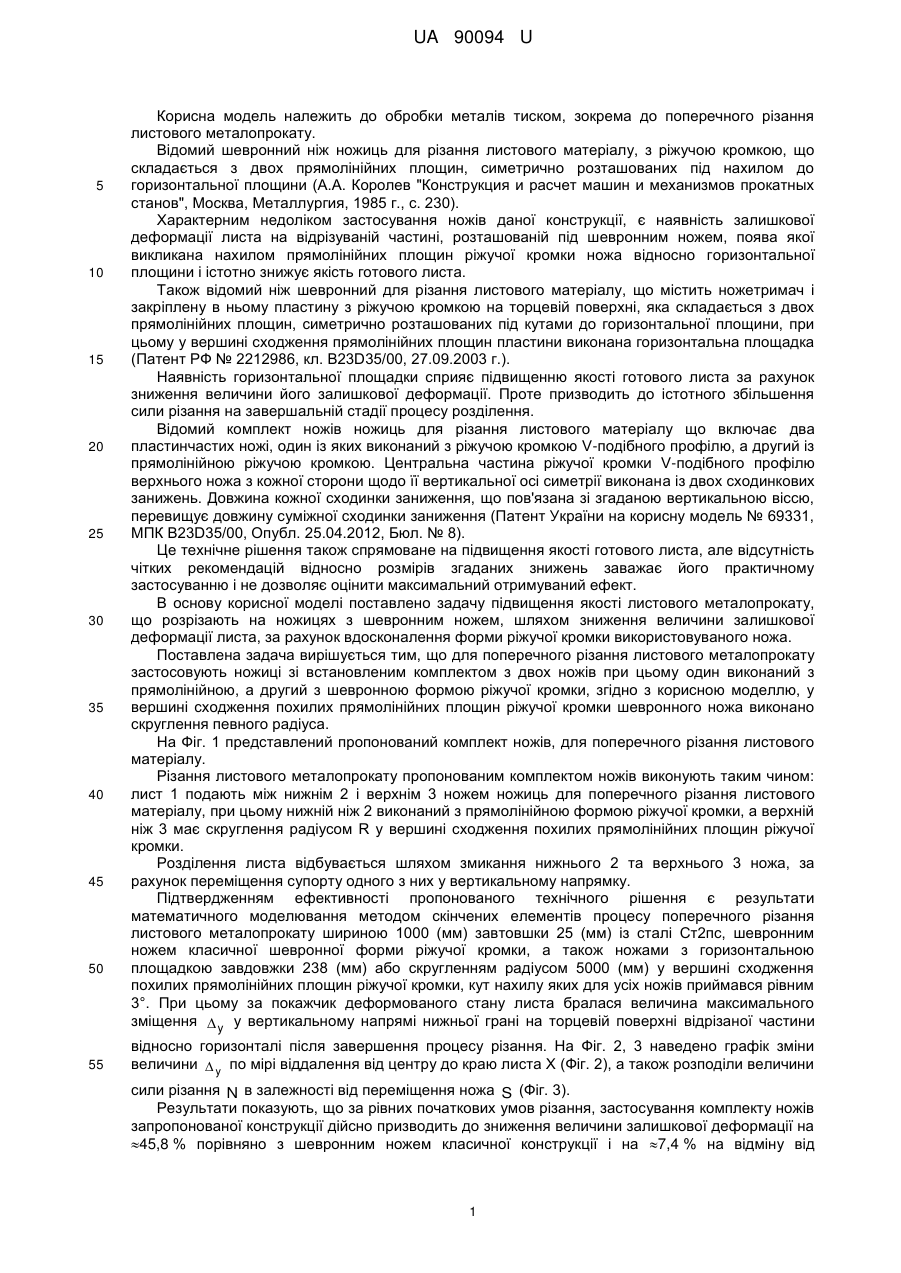

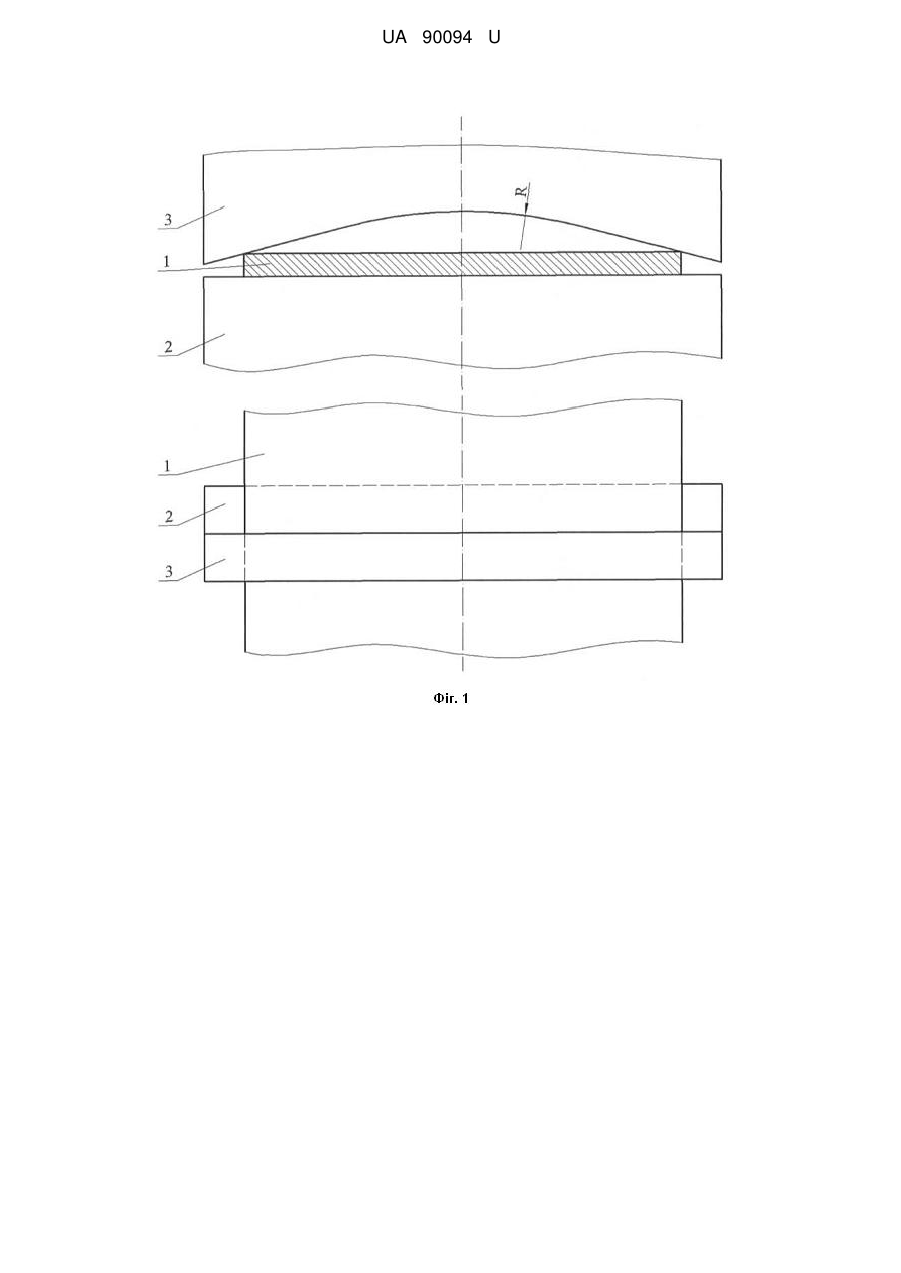

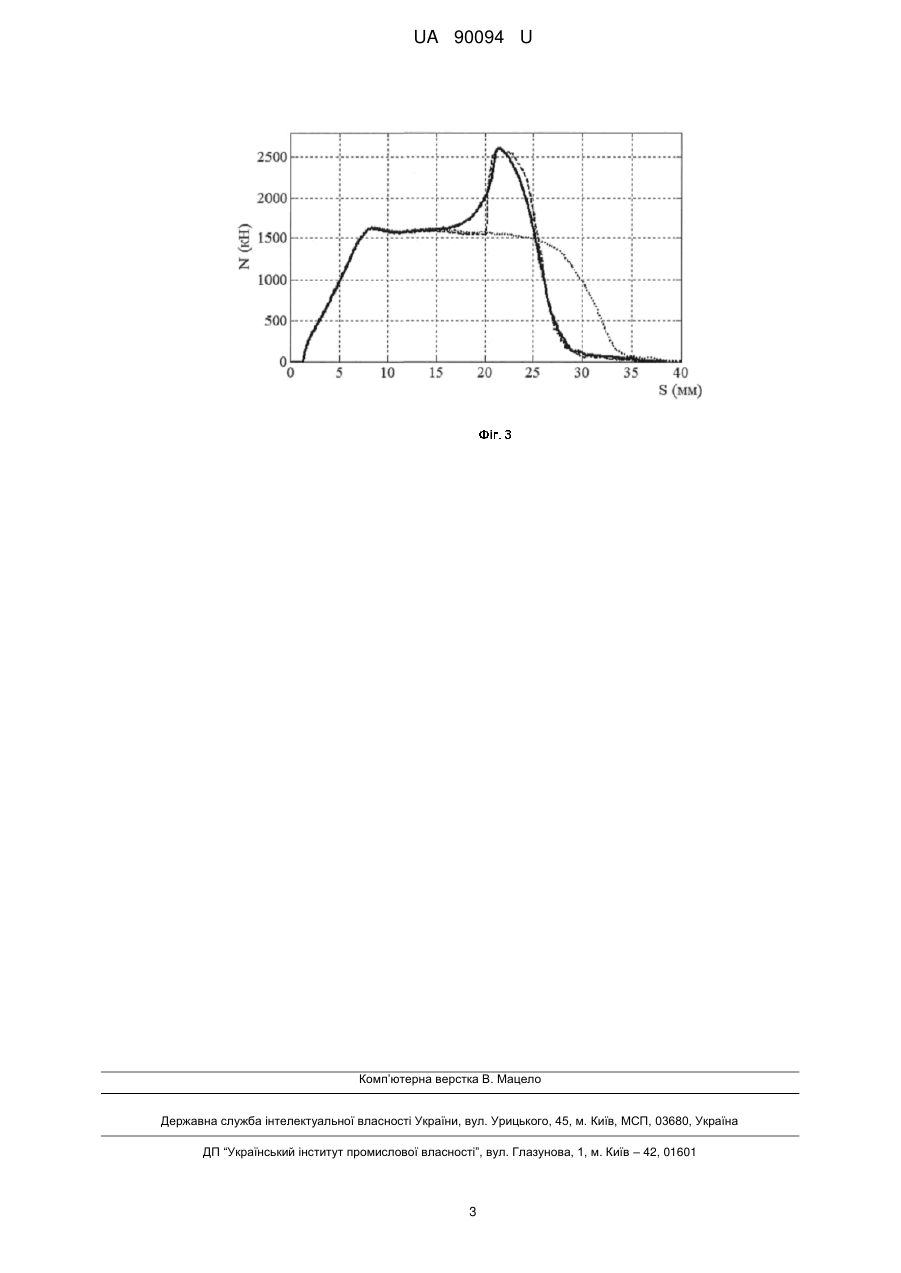

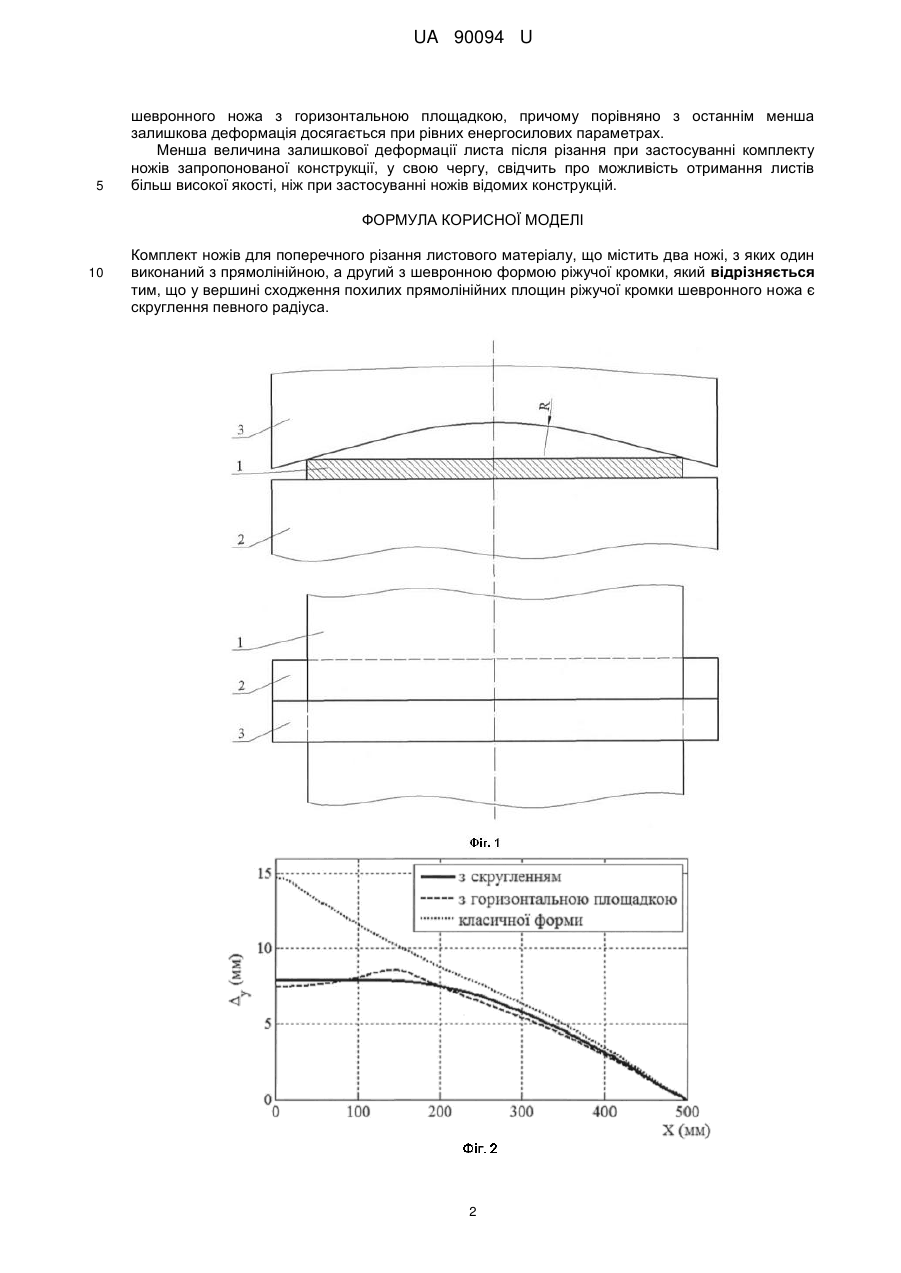

Реферат: Комплект ножів для поперечного різання листового матеріалу містить два ножі, з яких один виконаний з прямолінійною, а другий з шевронною формою ріжучої кромки. У вершині сходження похилих прямолінійних площин ріжучої кромки шевронного ножа є скруглення певного радіуса. UA 90094 U (54) КОМПЛЕКТ НОЖІВ ДЛЯ ПОПЕРЕЧНОГО РІЗАННЯ ЛИСТОВОГО МАТЕРІАЛУ UA 90094 U UA 90094 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обробки металів тиском, зокрема до поперечного різання листового металопрокату. Відомий шевронний ніж ножиць для різання листового матеріалу, з ріжучою кромкою, що складається з двох прямолінійних площин, симетрично розташованих під нахилом до горизонтальної площини (А.А. Королев "Конструкция и расчет машин и механизмов прокатных станов", Москва, Металлургия, 1985 г., с. 230). Характерним недоліком застосування ножів даної конструкції, є наявність залишкової деформації листа на відрізуваній частині, розташованій під шевронним ножем, поява якої викликана нахилом прямолінійних площин ріжучої кромки ножа відносно горизонтальної площини і істотно знижує якість готового листа. Також відомий ніж шевронний для різання листового матеріалу, що містить ножетримач і закріплену в ньому пластину з ріжучою кромкою на торцевій поверхні, яка складається з двох прямолінійних площин, симетрично розташованих під кутами до горизонтальної площини, при цьому у вершині сходження прямолінійних площин пластини виконана горизонтальна площадка (Патент РФ № 2212986, кл. B23D35/00, 27.09.2003 г.). Наявність горизонтальної площадки сприяє підвищенню якості готового листа за рахунок зниження величини його залишкової деформації. Проте призводить до істотного збільшення сили різання на завершальній стадії процесу розділення. Відомий комплект ножів ножиць для різання листового матеріалу що включає два пластинчастих ножі, один із яких виконаний з ріжучою кромкою V-подібного профілю, а другий із прямолінійною ріжучою кромкою. Центральна частина ріжучої кромки V-подібного профілю верхнього ножа з кожної сторони щодо її вертикальної осі симетрії виконана із двох сходинкових занижень. Довжина кожної сходинки заниження, що пов'язана зі згаданою вертикальною віссю, перевищує довжину суміжної сходинки заниження (Патент України на корисну модель № 69331, МПК В23D35/00, Опубл. 25.04.2012, Бюл. № 8). Це технічне рішення також спрямоване на підвищення якості готового листа, але відсутність чітких рекомендацій відносно розмірів згаданих знижень заважає його практичному застосуванню і не дозволяє оцінити максимальний отримуваний ефект. В основу корисної моделі поставлено задачу підвищення якості листового металопрокату, що розрізають на ножицях з шевронним ножем, шляхом зниження величини залишкової деформації листа, за рахунок вдосконалення форми ріжучої кромки використовуваного ножа. Поставлена задача вирішується тим, що для поперечного різання листового металопрокату застосовують ножиці зі встановленим комплектом з двох ножів при цьому один виконаний з прямолінійною, а другий з шевронною формою ріжучої кромки, згідно з корисною моделлю, у вершині сходження похилих прямолінійних площин ріжучої кромки шевронного ножа виконано скруглення певного радіуса. На Фіг. 1 представлений пропонований комплект ножів, для поперечного різання листового матеріалу. Різання листового металопрокату пропонованим комплектом ножів виконують таким чином: лист 1 подають між нижнім 2 і верхнім 3 ножем ножиць для поперечного різання листового матеріалу, при цьому нижній ніж 2 виконаний з прямолінійною формою ріжучої кромки, а верхній ніж 3 має скруглення радіусом R у вершині сходження похилих прямолінійних площин ріжучої кромки. Розділення листа відбувається шляхом змикання нижнього 2 та верхнього 3 ножа, за рахунок переміщення супорту одного з них у вертикальному напрямку. Підтвердженням ефективності пропонованого технічного рішення є результати математичного моделювання методом скінчених елементів процесу поперечного різання листового металопрокату шириною 1000 (мм) завтовшки 25 (мм) із сталі Ст2пс, шевронним ножем класичної шевронної форми ріжучої кромки, а також ножами з горизонтальною площадкою завдовжки 238 (мм) або скругленням радіусом 5000 (мм) у вершині сходження похилих прямолінійних площин ріжучої кромки, кут нахилу яких для усіх ножів приймався рівним 3°. При цьому за покажчик деформованого стану листа бралася величина максимального зміщення  y у вертикальному напрямі нижньої грані на торцевій поверхні відрізаної частини відносно горизонталі після завершення процесу різання. На Фіг. 2, 3 наведено графік зміни величини  y по мірі віддалення від центру до краю листа X (Фіг. 2), а також розподіли величини сили різання N в залежності від переміщення ножа S (Фіг. 3). Результати показують, що за рівних початкових умов різання, застосування комплекту ножів запропонованої конструкції дійсно призводить до зниження величини залишкової деформації на 45,8 % порівняно з шевронним ножем класичної конструкції і на 7,4 % на відміну від 1 UA 90094 U 5 шевронного ножа з горизонтальною площадкою, причому порівняно з останнім менша залишкова деформація досягається при рівних енергосилових параметрах. Менша величина залишкової деформації листа після різання при застосуванні комплекту ножів запропонованої конструкції, у свою чергу, свідчить про можливість отримання листів більш високої якості, ніж при застосуванні ножів відомих конструкцій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Комплект ножів для поперечного різання листового матеріалу, що містить два ножі, з яких один виконаний з прямолінійною, а другий з шевронною формою ріжучої кромки, який відрізняється тим, що у вершині сходження похилих прямолінійних площин ріжучої кромки шевронного ножа є скруглення певного радіуса. 2 UA 90094 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
