Комплект ножів ножиців для різання листового матеріалу

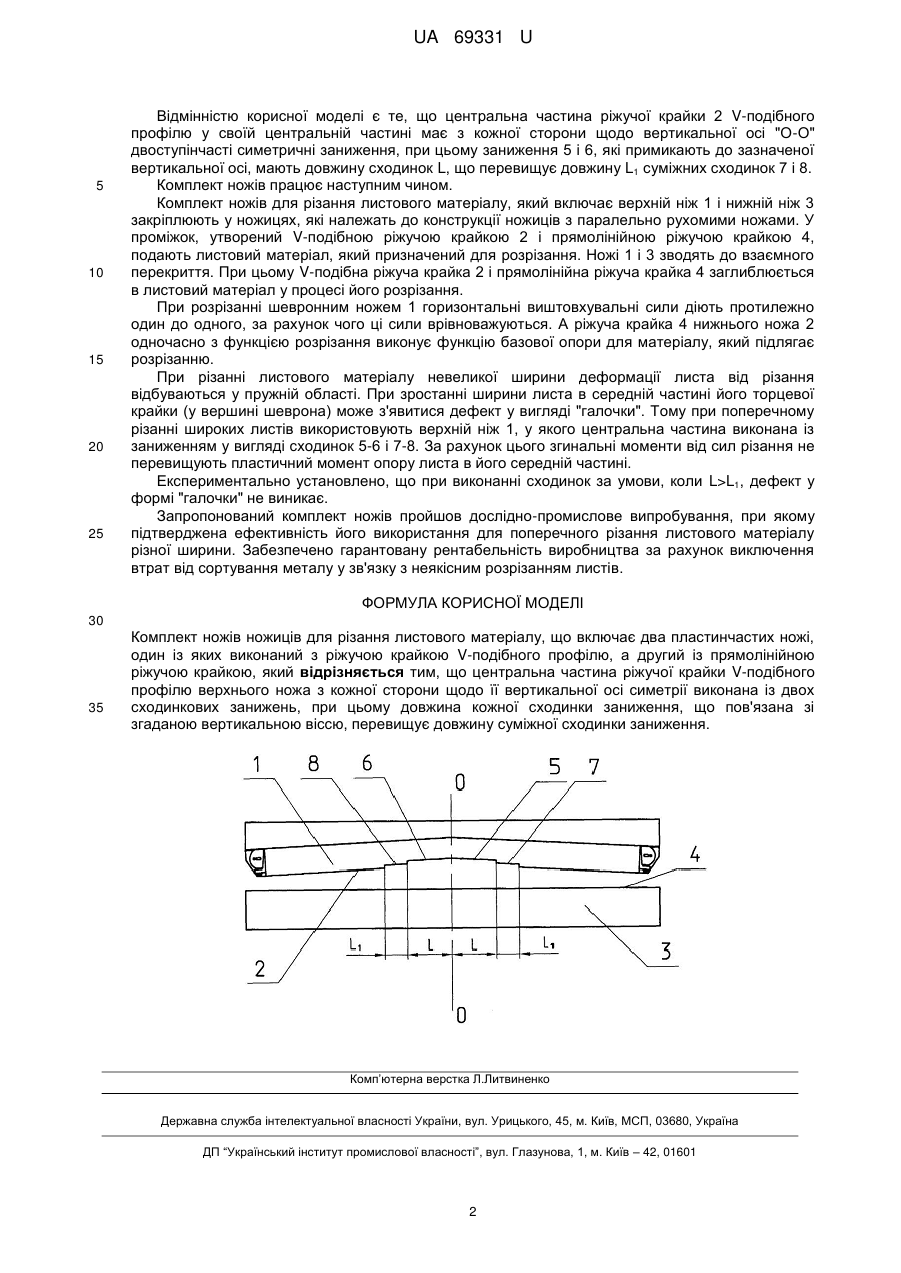

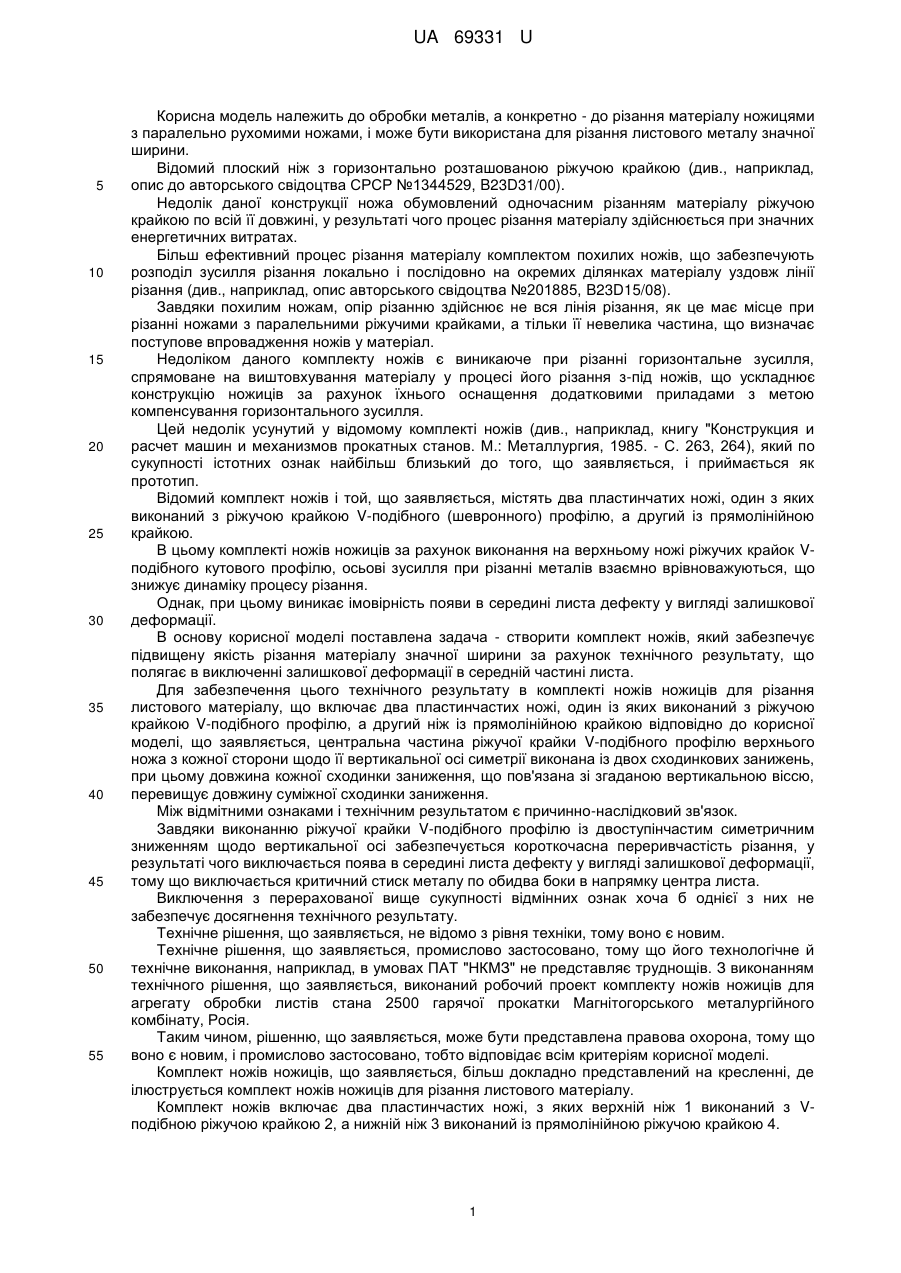

Реферат: Комплект ножів ножиців для різання листового матеріалу включає два пластинчастих ножі, один із яких виконаний з ріжучою крайкою V-подібного профілю, а другий із прямолінійною ріжучою крайкою. Центральна частина ріжучої крайки V-подібного профілю верхнього ножа з кожної сторони щодо її вертикальної осі симетрії виконана із двох сходинкових занижень. Довжина кожної сходинки заниження, що пов'язана зі згаданою вертикальною віссю, перевищує довжину суміжної сходинки заниження. UA 69331 U (12) UA 69331 U UA 69331 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обробки металів, а конкретно - до різання матеріалу ножицями з паралельно рухомими ножами, і може бути використана для різання листового металу значної ширини. Відомий плоский ніж з горизонтально розташованою ріжучою крайкою (див., наприклад, опис до авторського свідоцтва СРСР №1344529, B23D31/00). Недолік даної конструкції ножа обумовлений одночасним різанням матеріалу ріжучою крайкою по всій її довжині, у результаті чого процес різання матеріалу здійснюється при значних енергетичних витратах. Більш ефективний процес різання матеріалу комплектом похилих ножів, що забезпечують розподіл зусилля різання локально і послідовно на окремих ділянках матеріалу уздовж лінії різання (див., наприклад, опис авторського свідоцтва №201885, B23D15/08). Завдяки похилим ножам, опір різанню здійснює не вся лінія різання, як це має місце при різанні ножами з паралельними ріжучими крайками, а тільки її невелика частина, що визначає поступове впровадження ножів у матеріал. Недоліком даного комплекту ножів є виникаюче при різанні горизонтальне зусилля, спрямоване на виштовхування матеріалу у процесі його різання з-під ножів, що ускладнює конструкцію ножиців за рахунок їхнього оснащення додатковими приладами з метою компенсування горизонтального зусилля. Цей недолік усунутий у відомому комплекті ножів (див., наприклад, книгу "Конструкция и расчет машин и механизмов прокатных станов. М.: Металлургия, 1985. - С. 263, 264), який по сукупності істотних ознак найбільш близький до того, що заявляється, і приймається як прототип. Відомий комплект ножів і той, що заявляється, містять два пластинчатих ножі, один з яких виконаний з ріжучою крайкою V-подібного (шевронного) профілю, а другий із прямолінійною крайкою. В цьому комплекті ножів ножиців за рахунок виконання на верхньому ножі ріжучих крайок Vподібного кутового профілю, осьові зусилля при різанні металів взаємно врівноважуються, що знижує динаміку процесу різання. Однак, при цьому виникає імовірність появи в середині листа дефекту у вигляді залишкової деформації. В основу корисної моделі поставлена задача - створити комплект ножів, який забезпечує підвищену якість різання матеріалу значної ширини за рахунок технічного результату, що полягає в виключенні залишкової деформації в середній частині листа. Для забезпечення цього технічного результату в комплекті ножів ножиців для різання листового матеріалу, що включає два пластинчастих ножі, один із яких виконаний з ріжучою крайкою V-подібного профілю, а другий ніж із прямолінійною крайкою відповідно до корисної моделі, що заявляється, центральна частина ріжучої крайки V-подібного профілю верхнього ножа з кожної сторони щодо її вертикальної осі симетрії виконана із двох сходинкових занижень, при цьому довжина кожної сходинки заниження, що пов'язана зі згаданою вертикальною віссю, перевищує довжину суміжної сходинки заниження. Між відмітними ознаками і технічним результатом є причинно-наслідковий зв'язок. Завдяки виконанню ріжучої крайки V-подібного профілю із двоступінчастим симетричним зниженням щодо вертикальної осі забезпечується короткочасна переривчастість різання, у результаті чого виключається поява в середині листа дефекту у вигляді залишкової деформації, тому що виключається критичний стиск металу по обидва боки в напрямку центра листа. Виключення з перерахованої вище сукупності відмінних ознак хоча б однієї з них не забезпечує досягнення технічного результату. Технічне рішення, що заявляється, не відомо з рівня техніки, тому воно є новим. Технічне рішення, що заявляється, промислово застосовано, тому що його технологічне й технічне виконання, наприклад, в умовах ПАТ "НКМЗ" не представляє труднощів. З виконанням технічного рішення, що заявляється, виконаний робочий проект комплекту ножів ножиців для агрегату обробки листів стана 2500 гарячої прокатки Магнітогорського металургійного комбінату, Росія. Таким чином, рішенню, що заявляється, може бути представлена правова охорона, тому що воно є новим, і промислово застосовано, тобто відповідає всім критеріям корисної моделі. Комплект ножів ножиців, що заявляється, більш докладно представлений на кресленні, де ілюструється комплект ножів ножиців для різання листового матеріалу. Комплект ножів включає два пластинчастих ножі, з яких верхній ніж 1 виконаний з Vподібною ріжучою крайкою 2, а нижній ніж 3 виконаний із прямолінійною ріжучою крайкою 4. 1 UA 69331 U 5 10 15 20 25 Відмінністю корисної моделі є те, що центральна частина ріжучої крайки 2 V-подібного профілю у своїй центральній частині має з кожної сторони щодо вертикальної осі "О-О" двоступінчасті симетричні заниження, при цьому заниження 5 і 6, які примикають до зазначеної вертикальної осі, мають довжину сходинок L, що перевищує довжину L1 суміжних сходинок 7 і 8. Комплект ножів працює наступним чином. Комплект ножів для різання листового матеріалу, який включає верхній ніж 1 і нижній ніж 3 закріплюють у ножицях, які належать до конструкції ножиців з паралельно рухомими ножами. У проміжок, утворений V-подібною ріжучою крайкою 2 і прямолінійною ріжучою крайкою 4, подають листовий матеріал, який призначений для розрізання. Ножі 1 і 3 зводять до взаємного перекриття. При цьому V-подібна ріжуча крайка 2 і прямолінійна ріжуча крайка 4 заглиблюється в листовий матеріал у процесі його розрізання. При розрізанні шевронним ножем 1 горизонтальні виштовхувальні сили діють протилежно один до одного, за рахунок чого ці сили врівноважуються. А ріжуча крайка 4 нижнього ножа 2 одночасно з функцією розрізання виконує функцію базової опори для матеріалу, який підлягає розрізанню. При різанні листового матеріалу невеликої ширини деформації листа від різання відбуваються у пружній області. При зростанні ширини листа в середній частині його торцевої крайки (у вершині шеврона) може з'явитися дефект у вигляді "галочки". Тому при поперечному різанні широких листів використовують верхній ніж 1, у якого центральна частина виконана із заниженням у вигляді сходинок 5-6 і 7-8. За рахунок цього згинальні моменти від сил різання не перевищують пластичний момент опору листа в його середній частині. Експериментально установлено, що при виконанні сходинок за умови, коли L>L1, дефект у формі "галочки" не виникає. Запропонований комплект ножів пройшов дослідно-промислове випробування, при якому підтверджена ефективність його використання для поперечного різання листового матеріалу різної ширини. Забезпечено гарантовану рентабельність виробництва за рахунок виключення втрат від сортування металу у зв'язку з неякісним розрізанням листів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Комплект ножів ножиців для різання листового матеріалу, що включає два пластинчастих ножі, один із яких виконаний з ріжучою крайкою V-подібного профілю, а другий із прямолінійною ріжучою крайкою, який відрізняється тим, що центральна частина ріжучої крайки V-подібного профілю верхнього ножа з кожної сторони щодо її вертикальної осі симетрії виконана із двох сходинкових занижень, при цьому довжина кожної сходинки заниження, що пов'язана зі згаданою вертикальною віссю, перевищує довжину суміжної сходинки заниження. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
