Перетворювач енергії оніпка

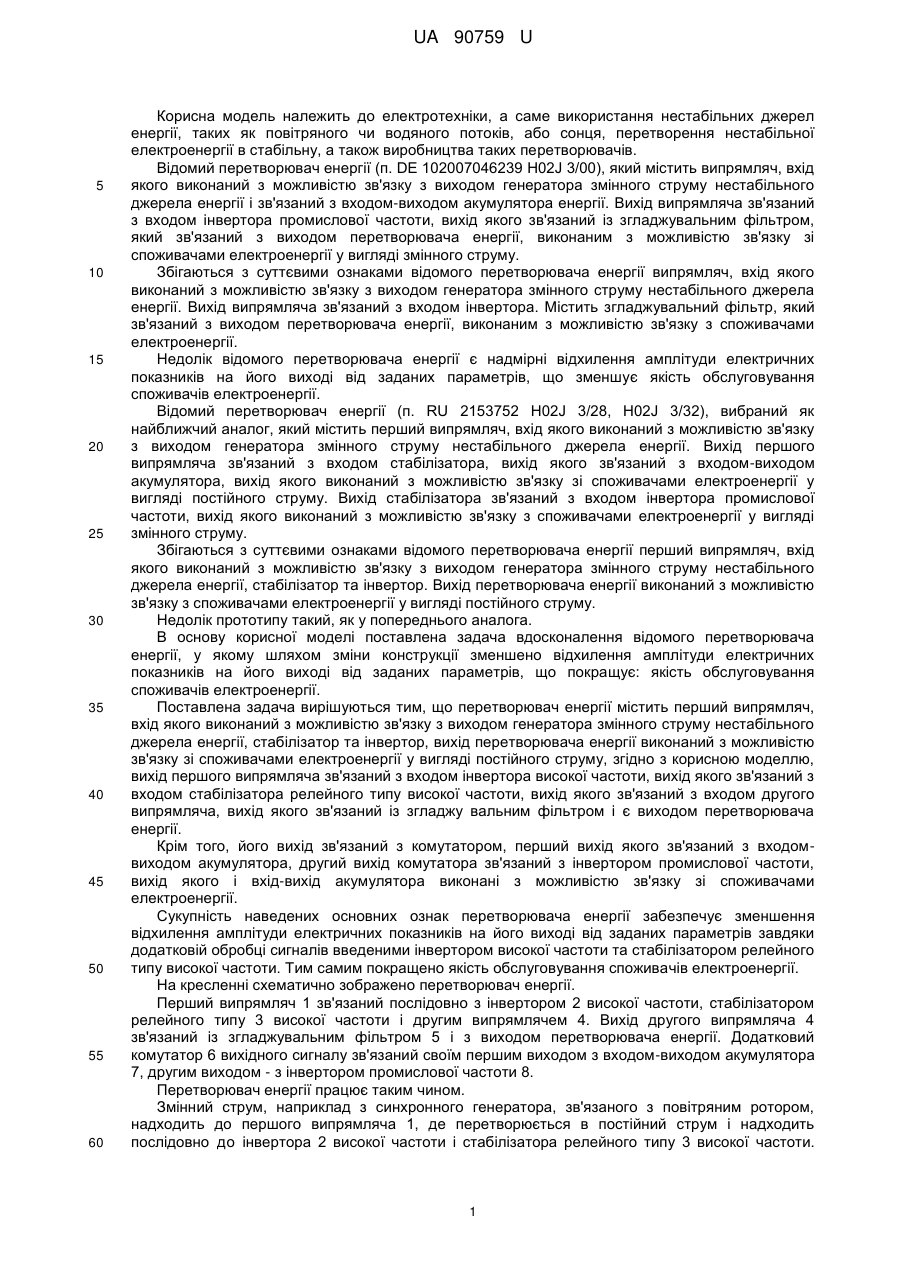

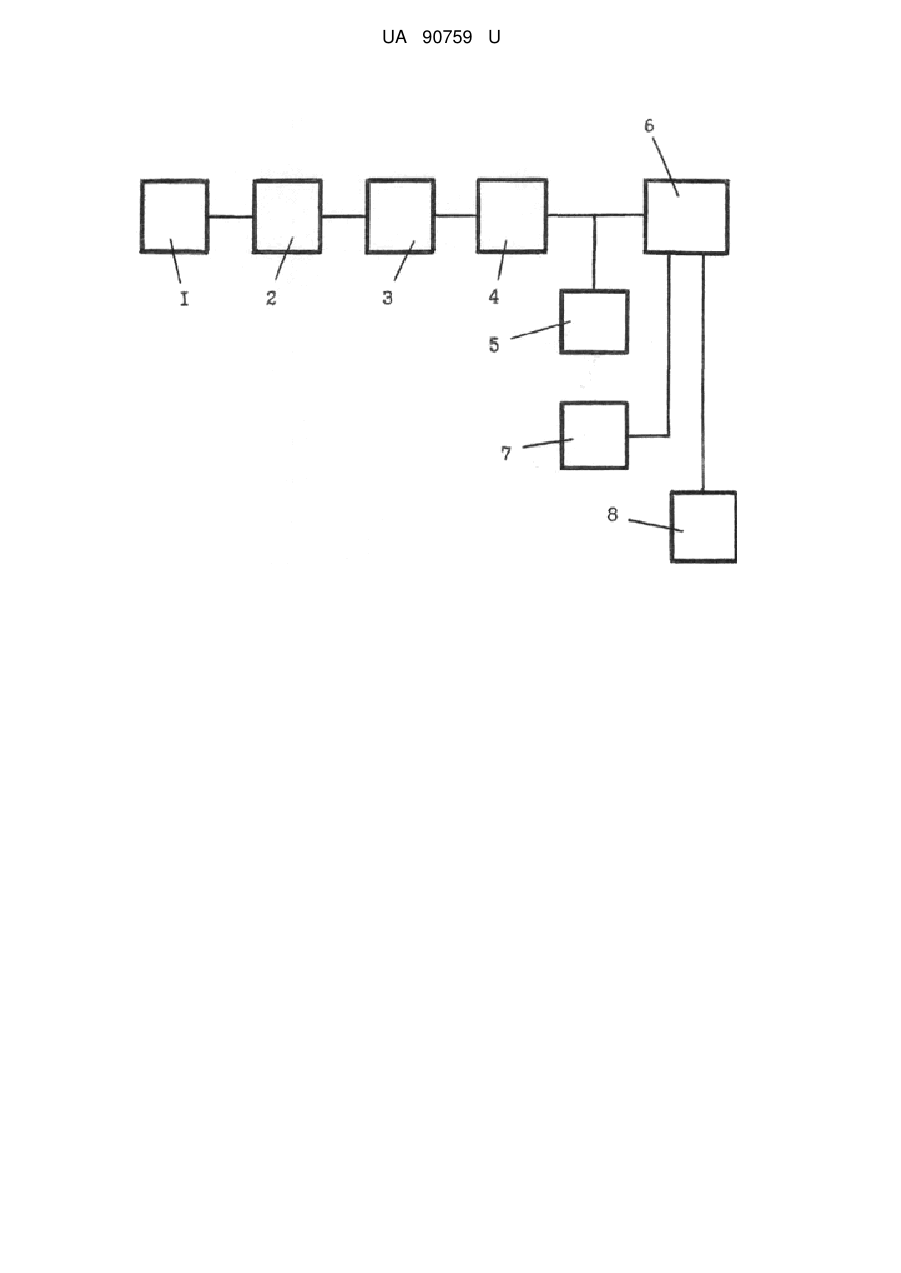

Реферат: Перетворювач енергії містить на вході перший випрямляч, який зв'язаний послідовно з інвертором високої частоти, стабілізатором та другим випрямлячем, вихід якого зв'язаний із згладжувальним фільтром і є виходом перетворювача енергії. Додатково містить комутатор, зв'язаний з входом-виходом акумулятора та інвертором промислової частоти, вихід якого і вхідвихід акумулятора виконані з можливістю зв'язку зі споживачами електроенергії. UA 90759 U (12) UA 90759 U UA 90759 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електротехніки, а саме використання нестабільних джерел енергії, таких як повітряного чи водяного потоків, або сонця, перетворення нестабільної електроенергії в стабільну, а також виробництва таких перетворювачів. Відомий перетворювач енергії (п. DE 102007046239 H02J 3/00), який містить випрямляч, вхід якого виконаний з можливістю зв'язку з виходом генератора змінного струму нестабільного джерела енергії і зв'язаний з входом-виходом акумулятора енергії. Вихід випрямляча зв'язаний з входом інвертора промислової частоти, вихід якого зв'язаний із згладжувальним фільтром, який зв'язаний з виходом перетворювача енергії, виконаним з можливістю зв'язку зі споживачами електроенергії у вигляді змінного струму. Збігаються з суттєвими ознаками відомого перетворювача енергії випрямляч, вхід якого виконаний з можливістю зв'язку з виходом генератора змінного струму нестабільного джерела енергії. Вихід випрямляча зв'язаний з входом інвертора. Містить згладжувальний фільтр, який зв'язаний з виходом перетворювача енергії, виконаним з можливістю зв'язку з споживачами електроенергії. Недолік відомого перетворювача енергії є надмірні відхилення амплітуди електричних показників на його виході від заданих параметрів, що зменшує якість обслуговування споживачів електроенергії. Відомий перетворювач енергії (п. RU 2153752 H02J 3/28, H02J 3/32), вибраний як найближчий аналог, який містить перший випрямляч, вхід якого виконаний з можливістю зв'язку з виходом генератора змінного струму нестабільного джерела енергії. Вихід першого випрямляча зв'язаний з входом стабілізатора, вихід якого зв'язаний з входом-виходом акумулятора, вихід якого виконаний з можливістю зв'язку зі споживачами електроенергії у вигляді постійного струму. Вихід стабілізатора зв'язаний з входом інвертора промислової частоти, вихід якого виконаний з можливістю зв'язку з споживачами електроенергії у вигляді змінного струму. Збігаються з суттєвими ознаками відомого перетворювача енергії перший випрямляч, вхід якого виконаний з можливістю зв'язку з виходом генератора змінного струму нестабільного джерела енергії, стабілізатор та інвертор. Вихід перетворювача енергії виконаний з можливістю зв'язку з споживачами електроенергії у вигляді постійного струму. Недолік прототипу такий, як у попереднього аналога. В основу корисної моделі поставлена задача вдосконалення відомого перетворювача енергії, у якому шляхом зміни конструкції зменшено відхилення амплітуди електричних показників на його виході від заданих параметрів, що покращує: якість обслуговування споживачів електроенергії. Поставлена задача вирішуються тим, що перетворювач енергії містить перший випрямляч, вхід якого виконаний з можливістю зв'язку з виходом генератора змінного струму нестабільного джерела енергії, стабілізатор та інвертор, вихід перетворювача енергії виконаний з можливістю зв'язку зі споживачами електроенергії у вигляді постійного струму, згідно з корисною моделлю, вихід першого випрямляча зв'язаний з входом інвертора високої частоти, вихід якого зв'язаний з входом стабілізатора релейного типу високої частоти, вихід якого зв'язаний з входом другого випрямляча, вихід якого зв'язаний із згладжу вальним фільтром і є виходом перетворювача енергії. Крім того, його вихід зв'язаний з комутатором, перший вихід якого зв'язаний з входомвиходом акумулятора, другий вихід комутатора зв'язаний з інвертором промислової частоти, вихід якого і вхід-вихід акумулятора виконані з можливістю зв'язку зі споживачами електроенергії. Сукупність наведених основних ознак перетворювача енергії забезпечує зменшення відхилення амплітуди електричних показників на його виході від заданих параметрів завдяки додатковій обробці сигналів введеними інвертором високої частоти та стабілізатором релейного типу високої частоти. Тим самим покращено якість обслуговування споживачів електроенергії. На кресленні схематично зображено перетворювач енергії. Перший випрямляч 1 зв'язаний послідовно з інвертором 2 високої частоти, стабілізатором релейного типу 3 високої частоти і другим випрямлячем 4. Вихід другого випрямляча 4 зв'язаний із згладжувальним фільтром 5 і з виходом перетворювача енергії. Додатковий комутатор 6 вихідного сигналу зв'язаний своїм першим виходом з входом-виходом акумулятора 7, другим виходом - з інвертором промислової частоти 8. Перетворювач енергії працює таким чином. Змінний струм, наприклад з синхронного генератора, зв'язаного з повітряним ротором, надходить до першого випрямляча 1, де перетворюється в постійний струм і надходить послідовно до інвертора 2 високої частоти і стабілізатора релейного типу 3 високої частоти. 1 UA 90759 U 5 10 Застосування у перетворенні струму високих частот забезпечує реагування перетворювача енергії на мінімальні, порівняно з прототипом, відхилення амплітуди сигналу і її стабілізацію. З виходу стабілізатора релейного типу 3 струм високої частоти надходить до другого випрямляча 4, з виходу якого до споживачів електроенергії надходить постійний струм високої якості. Можливі ВЧ-пульсації прибираються згладжувальним фільтром 5. Як варіант, отриманий постійний струм надходить до комутатора 6 вихідного сигналу і входу-виходу акумулятора 7, який підзаряджають у періоди надлишку енергії. У періоди зменшення енергії на вході перетворювача енергії, акумулятор 7 використовують для живлення споживачів електроенергії у вигляді постійного струму. З іншого виходу комутатора 6 сигнал надходить до інвертора промислової частоти 8 для живлення споживачів електроенергії у вигляді змінного струму. При цьому комутатор 6 використовують і для підключення акумулятора 7 до інвертора промислової частоти 8 - за необхідністю. Перетворювач енергії, який пропонується, показав високі результати при дослідній експлуатації у складі вітроелектричної станції при швидкостях вітру від 0,4 м/с і більше. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Перетворювач енергії, що містить перший випрямляч, вхід якого виконаний з можливістю зв'язку з виходом генератора змінного струму нестабільного джерела енергії, стабілізатор та інвертор, вихід перетворювача енергії виконаний з можливістю зв'язку зі споживачами електроенергії у вигляді постійного струму, який відрізняється тим, що вихід першого випрямляча зв'язаний з входом інвертора високої частоти, вихід якого зв'язаний з входом стабілізатора релейного типу високої частоти, вихід якого зв'язаний з входом другого випрямляча, вихід якого зв'язаний із згладжувальним фільтром і є виходом перетворювача енергії. 2. Перетворювач енергії за п. 1, який відрізняється тим, що його вихід зв'язаний з комутатором, перший вихід якого зв'язаний з входом-виходом акумулятора, другий вихід комутатора зв'язаний з інвертором промислової частоти, вихід якого і вхід-вихід акумулятора виконані з можливістю зв'язку зі споживачами електроенергії. 2 UA 90759 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
