Перетворювач енергії водного потоку
Формула / Реферат
1. Перетворювач енергії водного потоку, що містить обертальний елемент з лопатями, який відрізняється тим, що обертальний елемент виконаний у вигляді ланцюгової передачі з прикріпленими до неї лопатями, оснащеними упорами.
2. Перетворювач за п. 1, який відрізняється тим, що лопаті виконані угнутими до напрямку руху потоку.
3. Перетворювач за п. 1, який відрізняється тим, що площу лопаті та їх кількість на обертальному елементі вибирають в залежності від швидкості потоку.
Текст

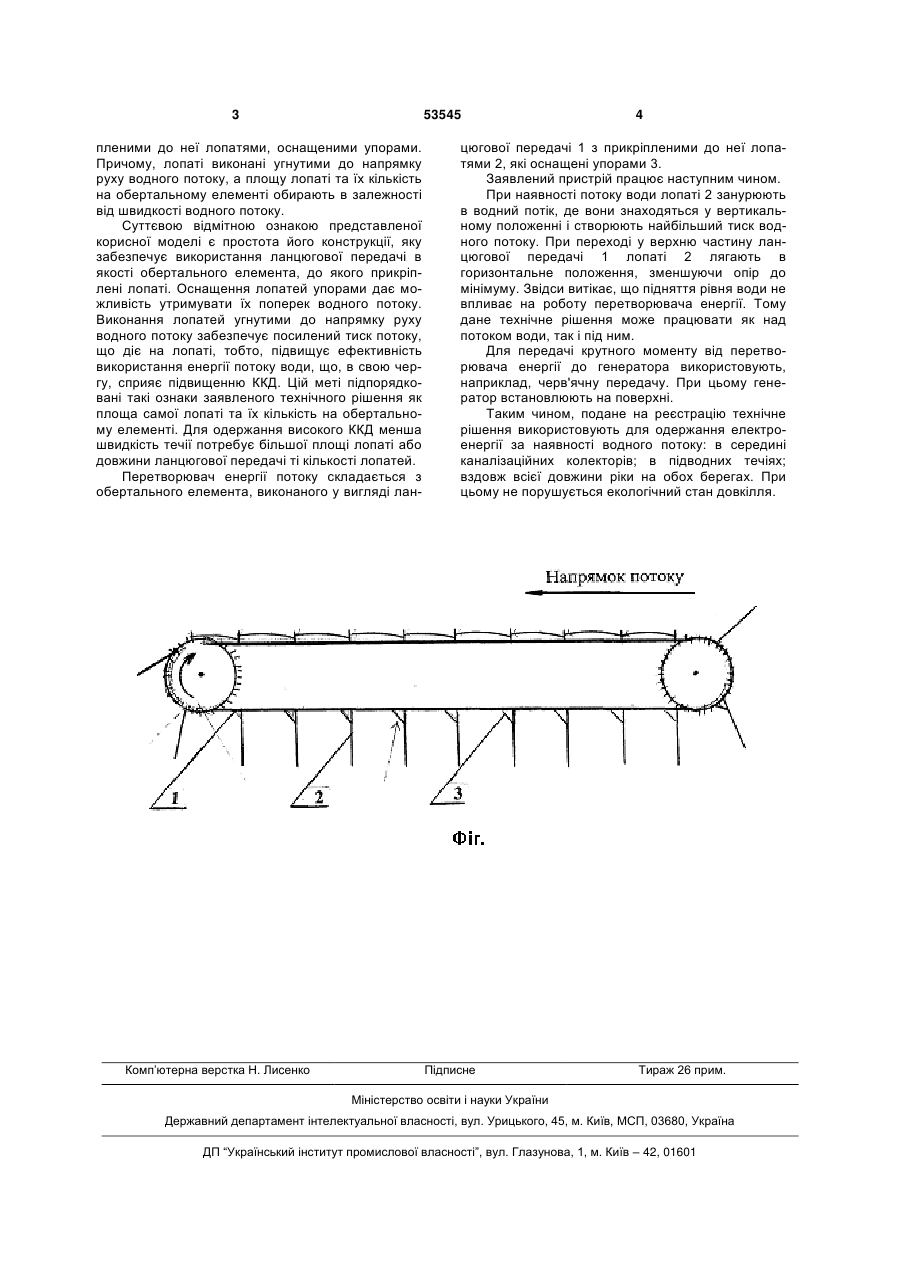

1. Перетворювач енергії водного потоку, що містить обертальний елемент з лопатями, який відрізняється тим, що обертальний елемент ви 3 53545 пленими до неї лопатями, оснащеними упорами. Причому, лопаті виконані угнутими до напрямку руху водного потоку, а площу лопаті та їх кількість на обертальному елементі обирають в залежності від швидкості водного потоку. Суттєвою відмітною ознакою представленої корисної моделі є простота його конструкції, яку забезпечує використання ланцюгової передачі в якості обертального елемента, до якого прикріплені лопаті. Оснащення лопатей упорами дає можливість утримувати їх поперек водного потоку. Виконання лопатей угнутими до напрямку руху водного потоку забезпечує посилений тиск потоку, що діє на лопаті, тобто, підвищує ефективність використання енергії потоку води, що, в свою чергу, сприяє підвищенню ККД. Цій меті підпорядковані такі ознаки заявленого технічного рішення як площа самої лопаті та їх кількість на обертальному елементі. Для одержання високого ККД менша швидкість течії потребує більшої площі лопаті або довжини ланцюгової передачі ті кількості лопатей. Перетворювач енергії потоку складається з обертального елемента, виконаного у вигляді лан Комп’ютерна верстка Н. Лиcенко 4 цюгової передачі 1 з прикріпленими до неї лопатями 2, які оснащені упорами 3. Заявлений пристрій працює наступним чином. При наявності потоку води лопаті 2 занурюють в водний потік, де вони знаходяться у вертикальному положенні і створюють найбільший тиск водного потоку. При переході у верхню частину ланцюгової передачі 1 лопаті 2 лягають в горизонтальне положення, зменшуючи опір до мінімуму. Звідси витікає, що підняття рівня води не впливає на роботу перетворювача енергії. Тому дане технічне рішення може працювати як над потоком води, так і під ним. Для передачі крутного моменту від перетворювача енергії до генератора використовують, наприклад, черв'ячну передачу. При цьому генератор встановлюють на поверхні. Таким чином, подане на реєстрацію технічне рішення використовують для одержання електроенергії за наявності водного потоку: в середині каналізаційних колекторів; в підводних течіях; вздовж всієї довжини ріки на обох берегах. При цьому не порушується екологічний стан довкілля. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюConverter of water flow energy
Автори англійськоюIlchenko Mykola Viktorovych
Назва патенту російськоюПреобразователь энергии водного потока
Автори російськоюИльченко Николай Викторович
МПК / Мітки
МПК: F03B 13/00
Мітки: енергії, водного, потоку, перетворювач
