Спосіб роботи котла благути

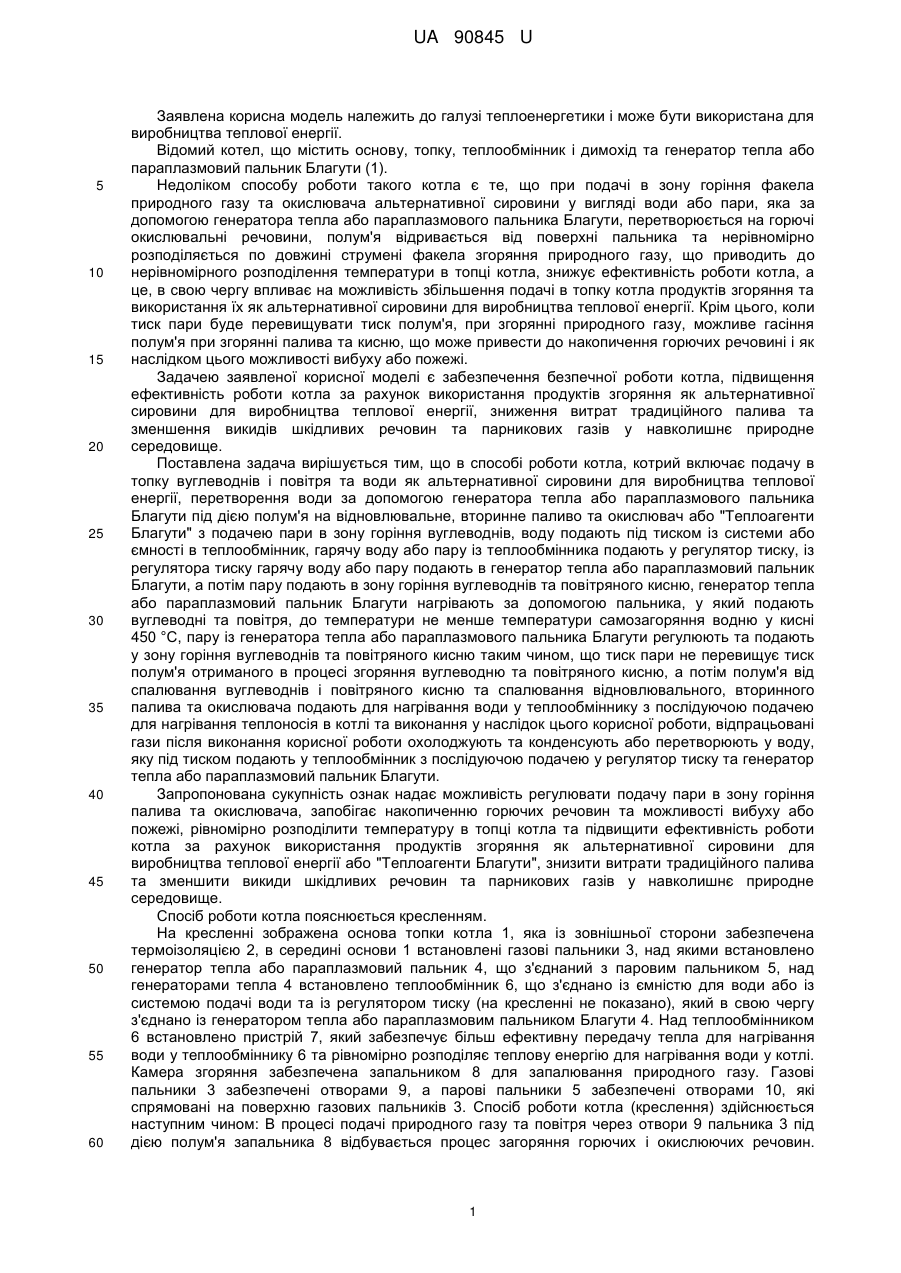

Реферат: Спосіб роботи котла включає подачу в топку вуглеводнів і повітря та води як альтернативної сировини для виробництва теплової енергії, перетворення води за допомогою генератора тепла або параплазмового пальника Благути під дією полум'я на відновлювальне, вторинне паливо та окислювач або "Теплоагенти Благути" з подачею пари в зону горіння вуглеводнів. Воду подають під тиском із системи або ємності в теплообмінник. Гарячу воду або пару із теплообмінника подають у регулятор тиску, із регулятора тиску гарячу воду або пару подають в генератор тепла або параплазмовий пальник Благути, а потім пару подають в зону горіння вуглеводнів та повітряного кисню. UA 90845 U (12) UA 90845 U UA 90845 U 5 10 15 20 25 30 35 40 45 50 55 60 Заявлена корисна модель належить до галузі теплоенергетики і може бути використана для виробництва теплової енергії. Відомий котел, що містить основу, топку, теплообмінник і димохід та генератор тепла або параплазмовий пальник Благути (1). Недоліком способу роботи такого котла є те, що при подачі в зону горіння факела природного газу та окислювача альтернативної сировини у вигляді води або пари, яка за допомогою генератора тепла або параплазмового пальника Благути, перетворюється на горючі окислювальні речовини, полум'я відривається від поверхні пальника та нерівномірно розподіляється по довжині струмені факела згоряння природного газу, що приводить до нерівномірного розподілення температури в топці котла, знижує ефективність роботи котла, а це, в свою чергу впливає на можливість збільшення подачі в топку котла продуктів згоряння та використання їх як альтернативної сировини для виробництва теплової енергії. Крім цього, коли тиск пари буде перевищувати тиск полум'я, при згорянні природного газу, можливе гасіння полум'я при згорянні палива та кисню, що може привести до накопичення горючих речовині і як наслідком цього можливості вибуху або пожежі. Задачею заявленої корисної моделі є забезпечення безпечної роботи котла, підвищення ефективність роботи котла за рахунок використання продуктів згоряння як альтернативної сировини для виробництва теплової енергії, зниження витрат традиційного палива та зменшення викидів шкідливих речовин та парникових газів у навколишнє природне середовище. Поставлена задача вирішується тим, що в способі роботи котла, котрий включає подачу в топку вуглеводнів і повітря та води як альтернативної сировини для виробництва теплової енергії, перетворення води за допомогою генератора тепла або параплазмового пальника Благути під дією полум'я на відновлювальне, вторинне паливо та окислювач або "Теплоагенти Благути" з подачею пари в зону горіння вуглеводнів, воду подають під тиском із системи або ємності в теплообмінник, гарячу воду або пару із теплообмінника подають у регулятор тиску, із регулятора тиску гарячу воду або пару подають в генератор тепла або параплазмовий пальник Благути, а потім пару подають в зону горіння вуглеводнів та повітряного кисню, генератор тепла або параплазмовий пальник Благути нагрівають за допомогою пальника, у який подають вуглеводні та повітря, до температури не менше температури самозагоряння водню у кисні 450 °C, пару із генератора тепла або параплазмового пальника Благути регулюють та подають у зону горіння вуглеводнів та повітряного кисню таким чином, що тиск пари не перевищує тиск полум'я отриманого в процесі згоряння вуглеводню та повітряного кисню, а потім полум'я від спалювання вуглеводнів і повітряного кисню та спалювання відновлювального, вторинного палива та окислювача подають для нагрівання води у теплообміннику з послідуючою подачею для нагрівання теплоносія в котлі та виконання у наслідок цього корисної роботи, відпрацьовані гази після виконання корисної роботи охолоджують та конденсують або перетворюють у воду, яку під тиском подають у теплообмінник з послідуючою подачею у регулятор тиску та генератор тепла або параплазмовий пальник Благути. Запропонована сукупність ознак надає можливість регулювати подачу пари в зону горіння палива та окислювача, запобігає накопиченню горючих речовин та можливості вибуху або пожежі, рівномірно розподілити температуру в топці котла та підвищити ефективність роботи котла за рахунок використання продуктів згоряння як альтернативної сировини для виробництва теплової енергії або "Теплоагенти Благути", знизити витрати традиційного палива та зменшити викиди шкідливих речовин та парникових газів у навколишнє природне середовище. Спосіб роботи котла пояснюється кресленням. На кресленні зображена основа топки котла 1, яка із зовнішньої сторони забезпечена термоізоляцією 2, в середині основи 1 встановлені газові пальники 3, над якими встановлено генератор тепла або параплазмовий пальник 4, що з'єднаний з паровим пальником 5, над генераторами тепла 4 встановлено теплообмінник 6, що з'єднано із ємністю для води або із системою подачі води та із регулятором тиску (на кресленні не показано), який в свою чергу з'єднано із генератором тепла або параплазмовим пальником Благути 4. Над теплообмінником 6 встановлено пристрій 7, який забезпечує більш ефективну передачу тепла для нагрівання води у теплообміннику 6 та рівномірно розподіляє теплову енергію для нагрівання води у котлі. Камера згоряння забезпечена запальником 8 для запалювання природного газу. Газові пальники 3 забезпечені отворами 9, а парові пальники 5 забезпечені отворами 10, які спрямовані на поверхню газових пальників 3. Спосіб роботи котла (креслення) здійснюється наступним чином: В процесі подачі природного газу та повітря через отвори 9 пальника 3 під дією полум'я запальника 8 відбувається процес загоряння горючих і окислюючих речовин. 1 UA 90845 U 5 10 15 20 25 30 Полум'я від згоряння природного газу нагріває генератор тепла 4, а потім нагріває теплообмінник 6, у який подається під тиском вода із ємності або із системи. В процесі нагрівання води в теплообміннику 6 утворюється тиск. Під тиском гаряча вода або пара подається у регулятор тиску (на кресленні не показано), із якого під заданим тиском вода або пара подається в генератор тепла або параплазмовий пальник Благути 4. За рахунок конструктивних особливостей генератора тепла або пальника 4 та під дією температури полум'я пара розкладується на водень і кисень, які під дією температури вище 450 °C мають властивість самозагорятися та згорати з виділенням хімічної або теплової енергії в процесі екзотермічної реакції між воднем і киснем. Із генератора тепла продукти згоряння у вигляді пари через отвори 10 парових пальників 5 подаються на нижню частину поверхні газових пальників 3, що забезпечує рівномірне розподілення пари по їх поверхні та виключає можливість перевищення тиску пари на поверхню полум'я при згорянні природного газу. Під дією температури полум'я, яке виникає при згорянні природного газу і кисню, пара розкладується на горючі та окислюючі речовини або "Теплоагенти Благути", які під дією температури вище 450 °C самозагоряються та згорають з виділенням тепла, яке подається для нагрівання води у теплообміннику 6 і після цього подається для нагрівання води в котлі та виконання корисної роботи. Відпрацьовані гази після виконання корисної роботи (на фіг. 1 не показано) охолоджують та перетворюють воду, яку під тиском подають у теплообмінник 6 з послідуючою подачею у регулятор тиску (на фіг. 1 не показано), із якого вода або пара подається у генератор тепла або параплазмовий пальник Благути. Такий спосіб роботи енергетичного агрегату забезпечує безпечне виробництво теплової енергії та зниження витрат природного газу і викидів шкідливих речовин і парникових газів у навколишнє природне середовище при роботі котла. Заявлена корисна модель відповідає умовам патентоздатності і за рахунок застосування продуктів згоряння як альтернативної сировини для виробництва енергії забезпечує ресурсозбереження та охорону довкілля, а також знижує вартість виробництва теплової енергії. Джерела інформації: 1. А.О. Благута, А.А. Благута, І.А. Благута UA30352U. 2. Протокол випробувань параплазмового пальника Благути. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 1. Спосіб роботи котла, що включає подачу в топку вуглеводнів і повітря та води як альтернативної сировини для виробництва теплової енергії, перетворення води за допомогою генератора тепла або параплазмового пальника Благути під дією полум'я на відновлювальне, вторинне паливо та окислювач або "Теплоагенти Благути" з подачею пари в зону горіння вуглеводнів, який відрізняється тим, що воду подають під тиском із системи або ємності в теплообмінник, гарячу воду або пару із теплообмінника подають у регулятор тиску, із регулятора тиску гарячу воду або пару подають в генератор тепла або параплазмовий пальник Благути, а потім пару подають в зону горіння вуглеводнів та повітряного кисню. 2. Спосіб роботи котла за п. 1, який відрізняється тим, що генератор тепла або параплазмовий пальник Благути нагрівають за допомогою пальника, у який подають вуглеводні та повітря, до температури не менше температури самозагоряння водню у кисні 450 °C, пару із генератора тепла або параплазмового пальника Благути регулюють та подають у зону горіння вуглеводнів та повітряного кисню таким чином, що тиск пари не перевищує тиск полум'я отриманого в процесі згоряння вуглеводню та повітряного кисню, а потім полум'я від спалювання вуглеводнів і повітряного кисню та спалювання відновлювального, вторинного палива та окислювача подають для нагрівання води у теплообміннику з послідуючою подачею для нагрівання теплоносія в котлі та виконання у наслідок цього корисної роботи. 3. Спосіб роботи котла за п. 1, який відрізняється тим, що відпрацьовані гази після виконання корисної роботи охолоджують та конденсують або перетворюють у воду, яку під тиском подають у теплообмінник з послідуючою подачею у регулятор тиску та генератор тепла або параплазмовий пальник Благути. 2 UA 90845 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
