Закупорювальний пристрій з індикацією першого відкривання

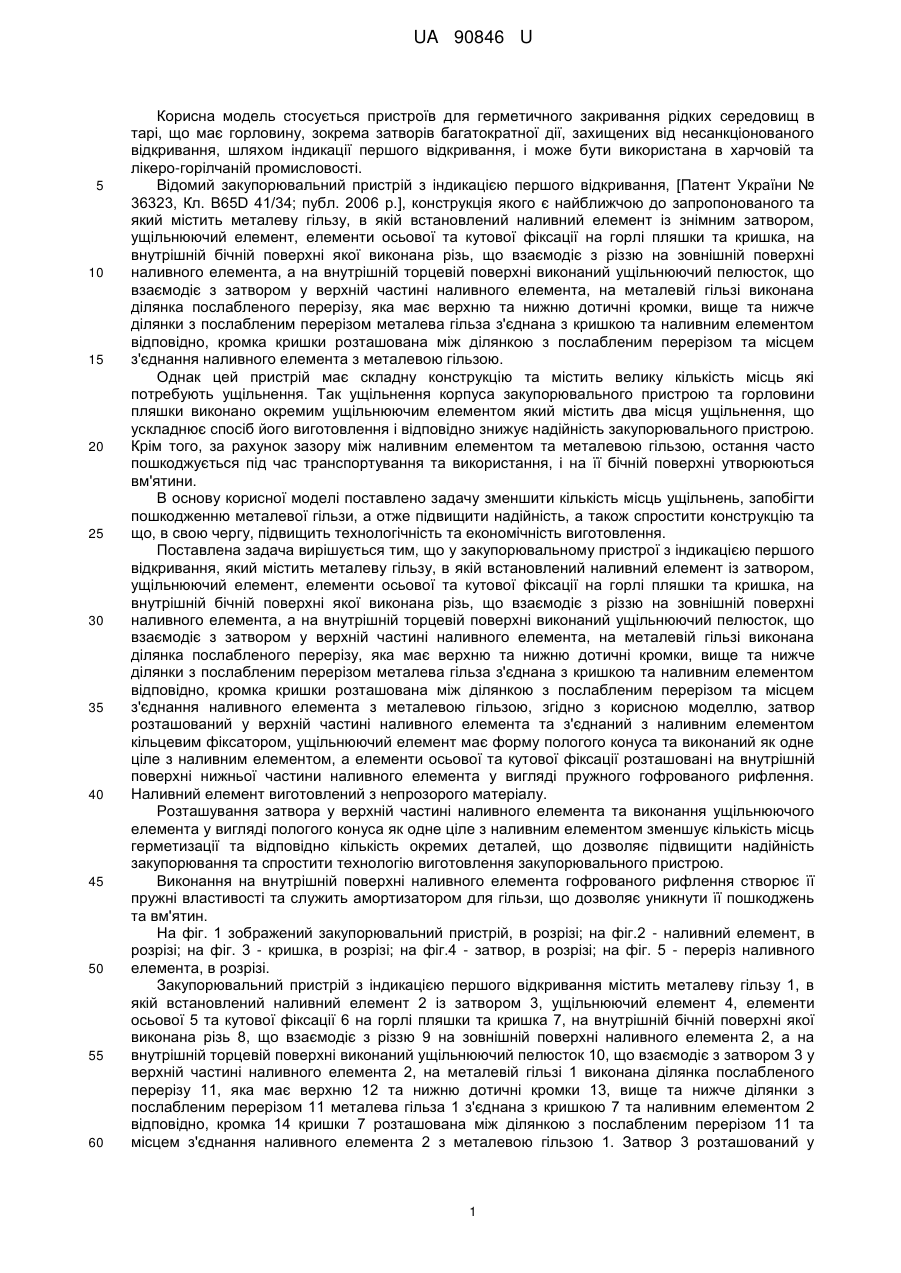

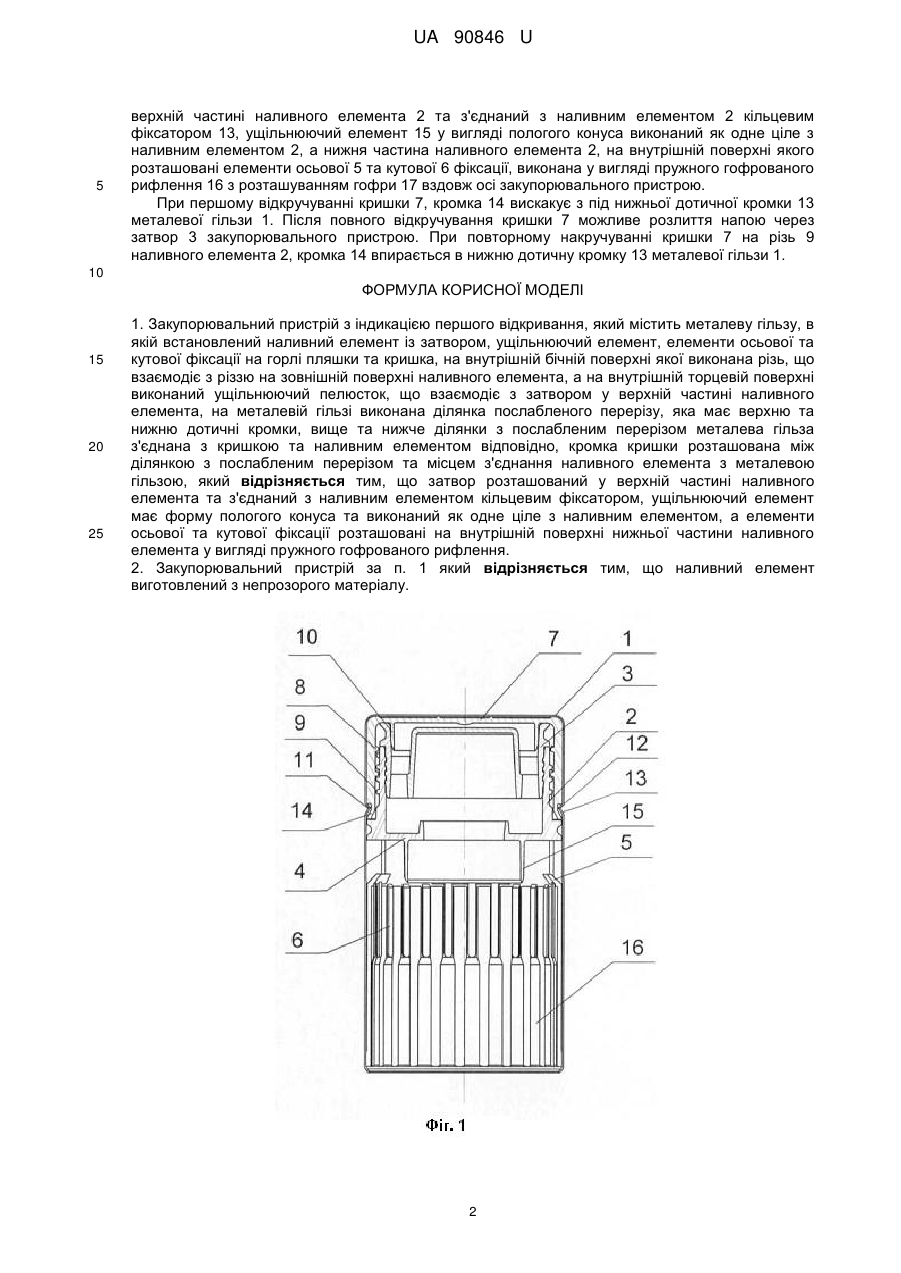

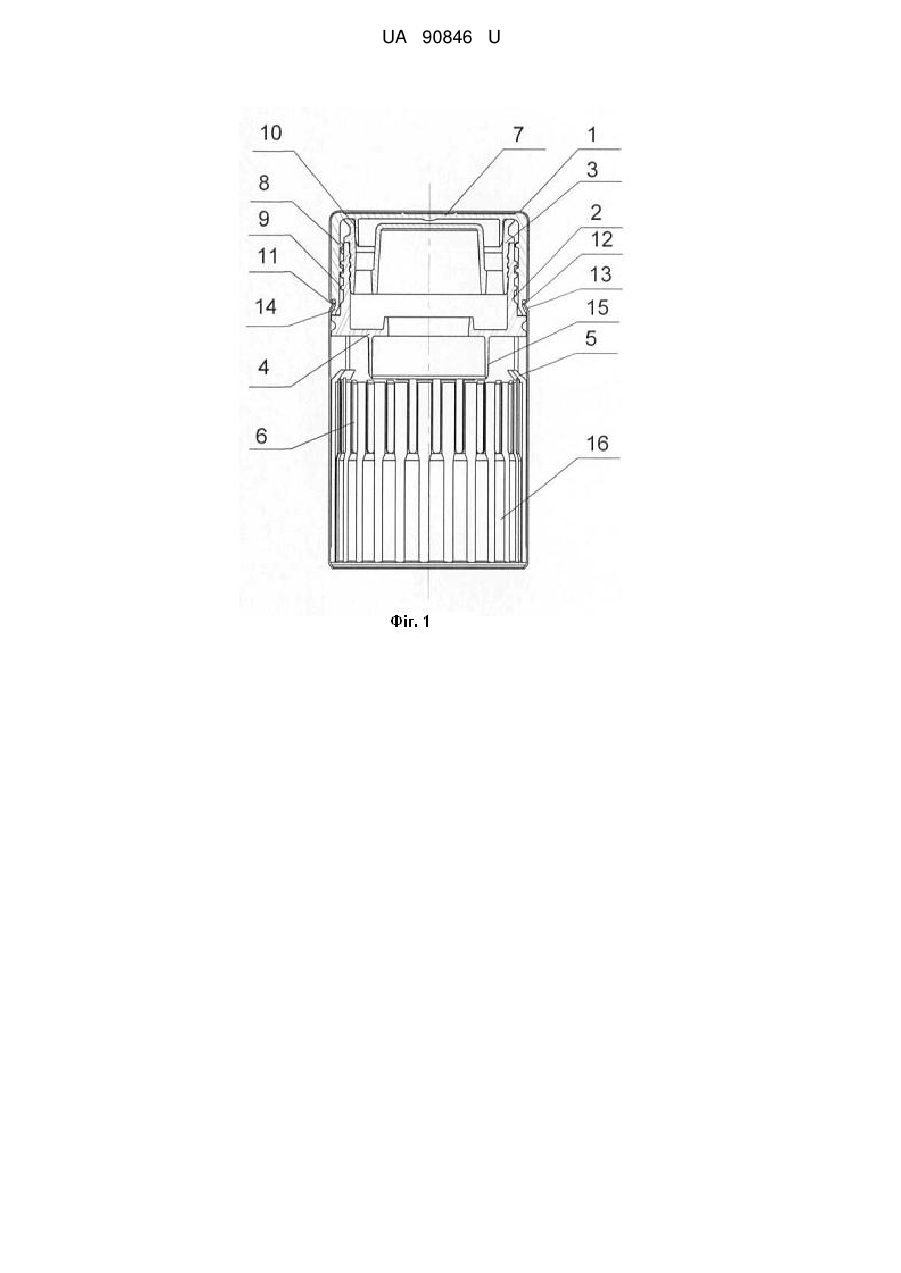

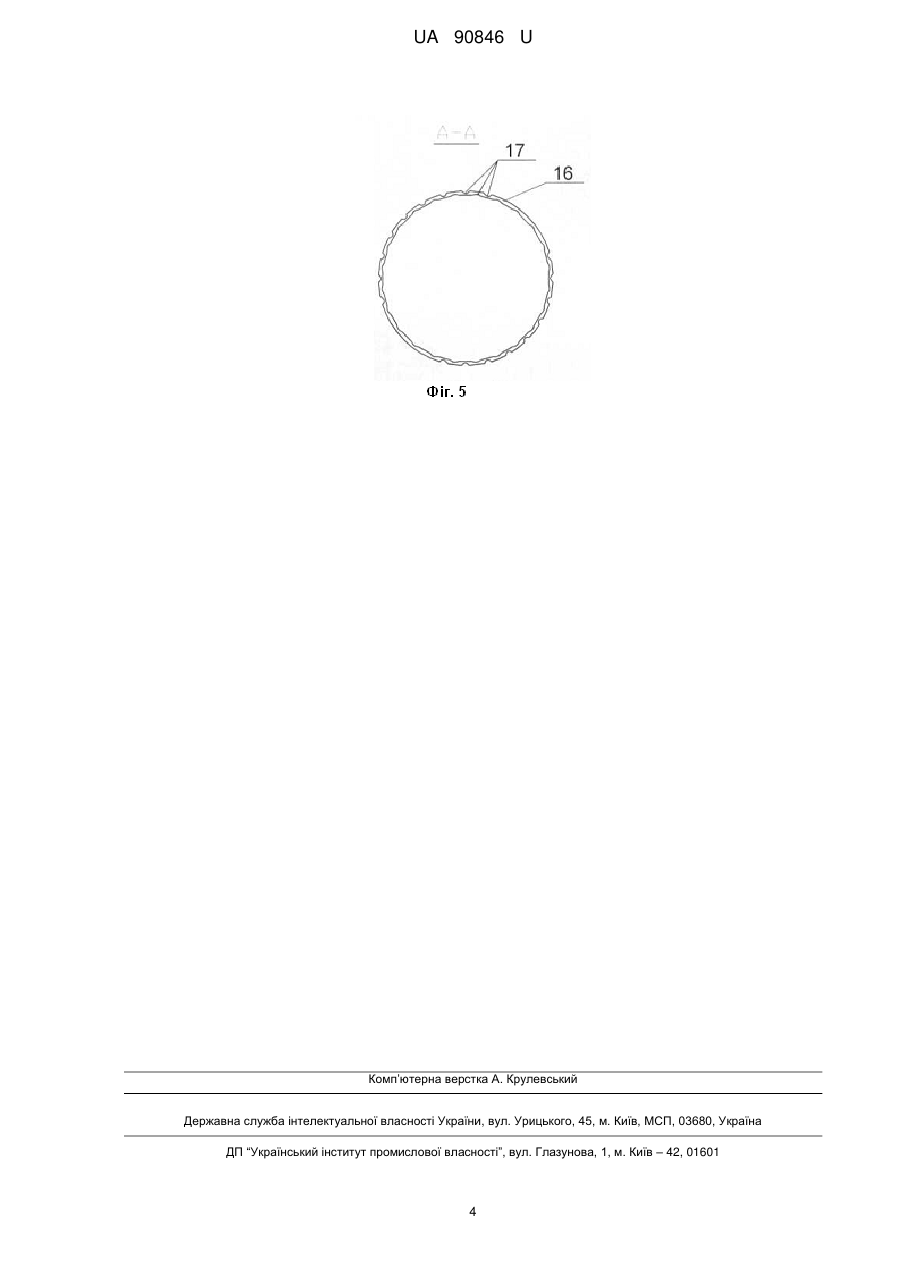

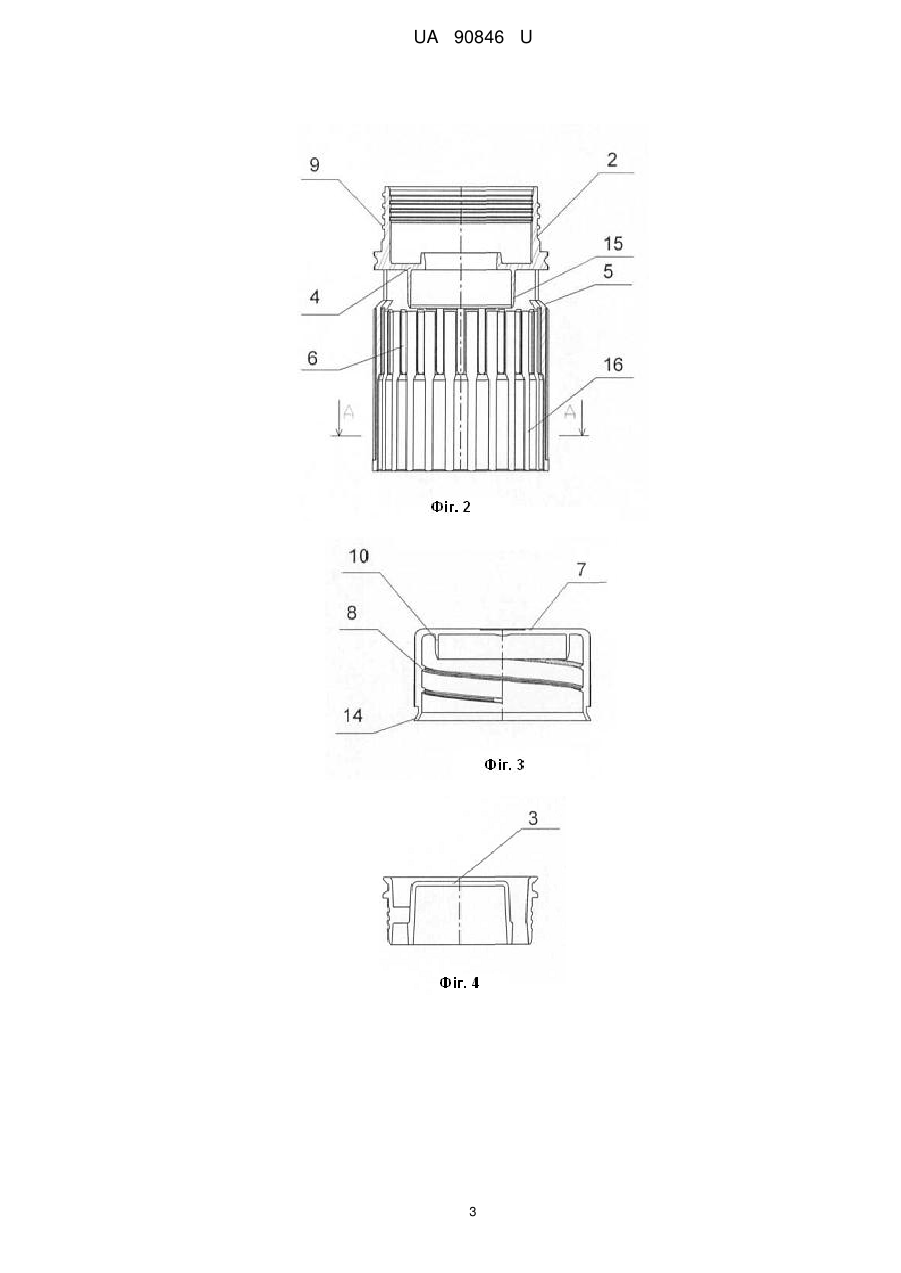

Реферат: UA 90846 U UA 90846 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується пристроїв для герметичного закривання рідких середовищ в тарі, що має горловину, зокрема затворів багатократної дії, захищених від несанкціонованого відкривання, шляхом індикації першого відкривання, і може бути використана в харчовій та лікеро-горілчаній промисловості. Відомий закупорювальний пристрій з індикацією першого відкривання, [Патент України № 36323, Кл. B65D 41/34; публ. 2006 р.], конструкція якого є найближчою до запропонованого та який містить металеву гільзу, в якій встановлений наливний елемент із знімним затвором, ущільнюючий елемент, елементи осьової та кутової фіксації на горлі пляшки та кришка, на внутрішній бічній поверхні якої виконана різь, що взаємодіє з різзю на зовнішній поверхні наливного елемента, а на внутрішній торцевій поверхні виконаний ущільнюючий пелюсток, що взаємодіє з затвором у верхній частині наливного елемента, на металевій гільзі виконана ділянка послабленого перерізу, яка має верхню та нижню дотичні кромки, вище та нижче ділянки з послабленим перерізом металева гільза з'єднана з кришкою та наливним елементом відповідно, кромка кришки розташована між ділянкою з послабленим перерізом та місцем з'єднання наливного елемента з металевою гільзою. Однак цей пристрій має складну конструкцію та містить велику кількість місць які потребують ущільнення. Так ущільнення корпуса закупорювального пристрою та горловини пляшки виконано окремим ущільнюючим елементом який містить два місця ущільнення, що ускладнює спосіб його виготовлення і відповідно знижує надійність закупорювального пристрою. Крім того, за рахунок зазору між наливним елементом та металевою гільзою, остання часто пошкоджується під час транспортування та використання, і на її бічній поверхні утворюються вм'ятини. В основу корисної моделі поставлено задачу зменшити кількість місць ущільнень, запобігти пошкодженню металевої гільзи, а отже підвищити надійність, а також спростити конструкцію та що, в свою чергу, підвищить технологічність та економічність виготовлення. Поставлена задача вирішується тим, що у закупорювальному пристрої з індикацією першого відкривання, який містить металеву гільзу, в якій встановлений наливний елемент із затвором, ущільнюючий елемент, елементи осьової та кутової фіксації на горлі пляшки та кришка, на внутрішній бічній поверхні якої виконана різь, що взаємодіє з різзю на зовнішній поверхні наливного елемента, а на внутрішній торцевій поверхні виконаний ущільнюючий пелюсток, що взаємодіє з затвором у верхній частині наливного елемента, на металевій гільзі виконана ділянка послабленого перерізу, яка має верхню та нижню дотичні кромки, вище та нижче ділянки з послабленим перерізом металева гільза з'єднана з кришкою та наливним елементом відповідно, кромка кришки розташована між ділянкою з послабленим перерізом та місцем з'єднання наливного елемента з металевою гільзою, згідно з корисною моделлю, затвор розташований у верхній частині наливного елемента та з'єднаний з наливним елементом кільцевим фіксатором, ущільнюючий елемент має форму пологого конуса та виконаний як одне ціле з наливним елементом, а елементи осьової та кутової фіксації розташовані на внутрішній поверхні нижньої частини наливного елемента у вигляді пружного гофрованого рифлення. Наливний елемент виготовлений з непрозорого матеріалу. Розташування затвора у верхній частині наливного елемента та виконання ущільнюючого елемента у вигляді пологого конуса як одне ціле з наливним елементом зменшує кількість місць герметизації та відповідно кількість окремих деталей, що дозволяє підвищити надійність закупорювання та спростити технологію виготовлення закупорювального пристрою. Виконання на внутрішній поверхні наливного елемента гофрованого рифлення створює її пружні властивості та служить амортизатором для гільзи, що дозволяє уникнути її пошкоджень та вм'ятин. На фіг. 1 зображений закупорювальний пристрій, в розрізі; на фіг.2 - наливний елемент, в розрізі; на фіг. 3 - кришка, в розрізі; на фіг.4 - затвор, в розрізі; на фіг. 5 - переріз наливного елемента, в розрізі. Закупорювальний пристрій з індикацією першого відкривання містить металеву гільзу 1, в якій встановлений наливний елемент 2 із затвором 3, ущільнюючий елемент 4, елементи осьової 5 та кутової фіксації 6 на горлі пляшки та кришка 7, на внутрішній бічній поверхні якої виконана різь 8, що взаємодіє з різзю 9 на зовнішній поверхні наливного елемента 2, а на внутрішній торцевій поверхні виконаний ущільнюючий пелюсток 10, що взаємодіє з затвором 3 у верхній частині наливного елемента 2, на металевій гільзі 1 виконана ділянка послабленого перерізу 11, яка має верхню 12 та нижню дотичні кромки 13, вище та нижче ділянки з послабленим перерізом 11 металева гільза 1 з'єднана з кришкою 7 та наливним елементом 2 відповідно, кромка 14 кришки 7 розташована між ділянкою з послабленим перерізом 11 та місцем з'єднання наливного елемента 2 з металевою гільзою 1. Затвор 3 розташований у 1 UA 90846 U 5 верхній частині наливного елемента 2 та з'єднаний з наливним елементом 2 кільцевим фіксатором 13, ущільнюючий елемент 15 у вигляді пологого конуса виконаний як одне ціле з наливним елементом 2, а нижня частина наливного елемента 2, на внутрішній поверхні якого розташовані елементи осьової 5 та кутової 6 фіксації, виконана у вигляді пружного гофрованого рифлення 16 з розташуванням гофри 17 вздовж осі закупорювального пристрою. При першому відкручуванні кришки 7, кромка 14 вискакує з під нижньої дотичної кромки 13 металевої гільзи 1. Після повного відкручування кришки 7 можливе розлиття напою через затвор 3 закупорювального пристрою. При повторному накручуванні кришки 7 на різь 9 наливного елемента 2, кромка 14 впирається в нижню дотичну кромку 13 металевої гільзи 1. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Закупорювальний пристрій з індикацією першого відкривання, який містить металеву гільзу, в якій встановлений наливний елемент із затвором, ущільнюючий елемент, елементи осьової та кутової фіксації на горлі пляшки та кришка, на внутрішній бічній поверхні якої виконана різь, що взаємодіє з різзю на зовнішній поверхні наливного елемента, а на внутрішній торцевій поверхні виконаний ущільнюючий пелюсток, що взаємодіє з затвором у верхній частині наливного елемента, на металевій гільзі виконана ділянка послабленого перерізу, яка має верхню та нижню дотичні кромки, вище та нижче ділянки з послабленим перерізом металева гільза з'єднана з кришкою та наливним елементом відповідно, кромка кришки розташована між ділянкою з послабленим перерізом та місцем з'єднання наливного елемента з металевою гільзою, який відрізняється тим, що затвор розташований у верхній частині наливного елемента та з'єднаний з наливним елементом кільцевим фіксатором, ущільнюючий елемент має форму пологого конуса та виконаний як одне ціле з наливним елементом, а елементи осьової та кутової фіксації розташовані на внутрішній поверхні нижньої частини наливного елемента у вигляді пружного гофрованого рифлення. 2. Закупорювальний пристрій за п. 1 який відрізняється тим, що наливний елемент виготовлений з непрозорого матеріалу. 2 UA 90846 U 3 UA 90846 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
