Блок-секція системи поверхневого обігріву ґрунту

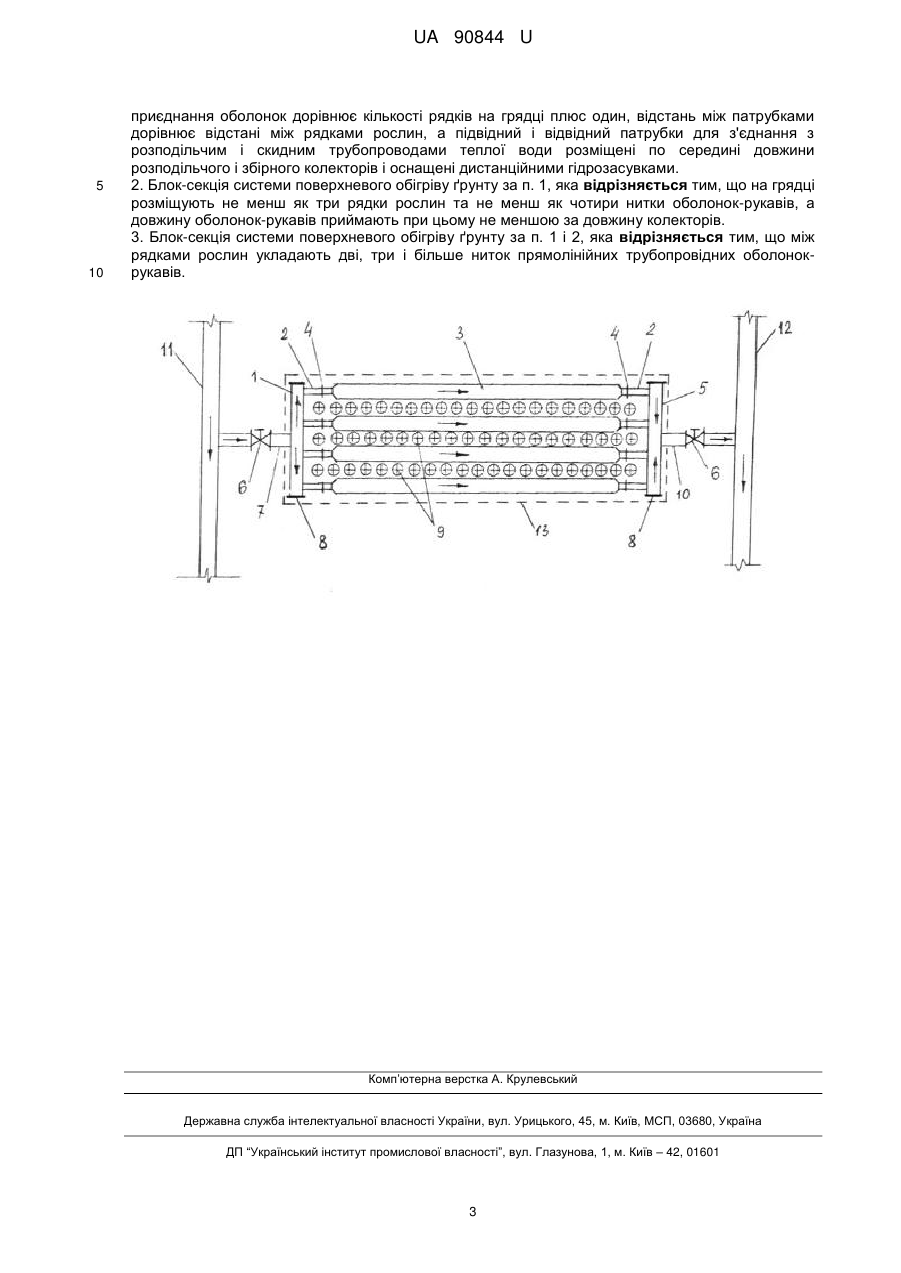

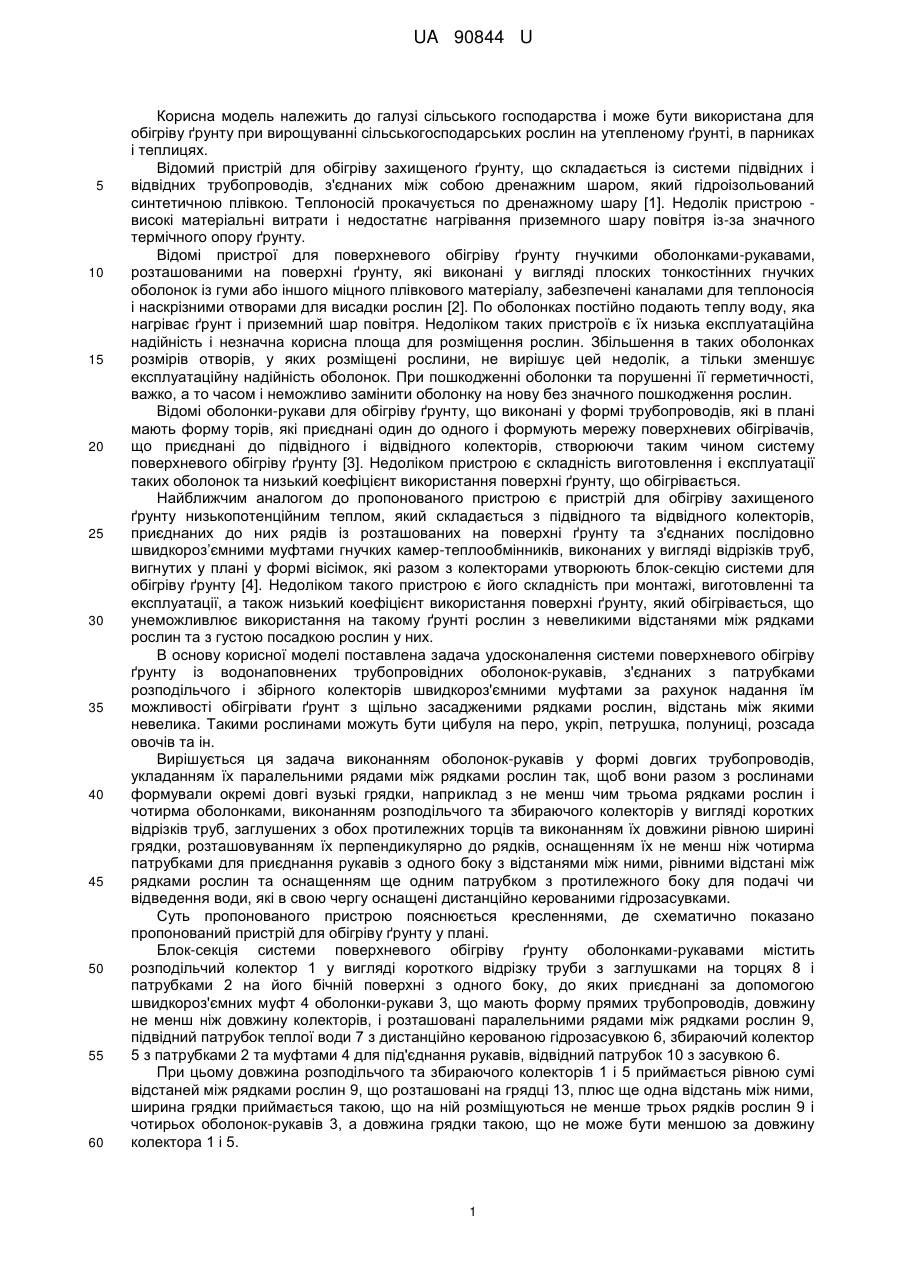

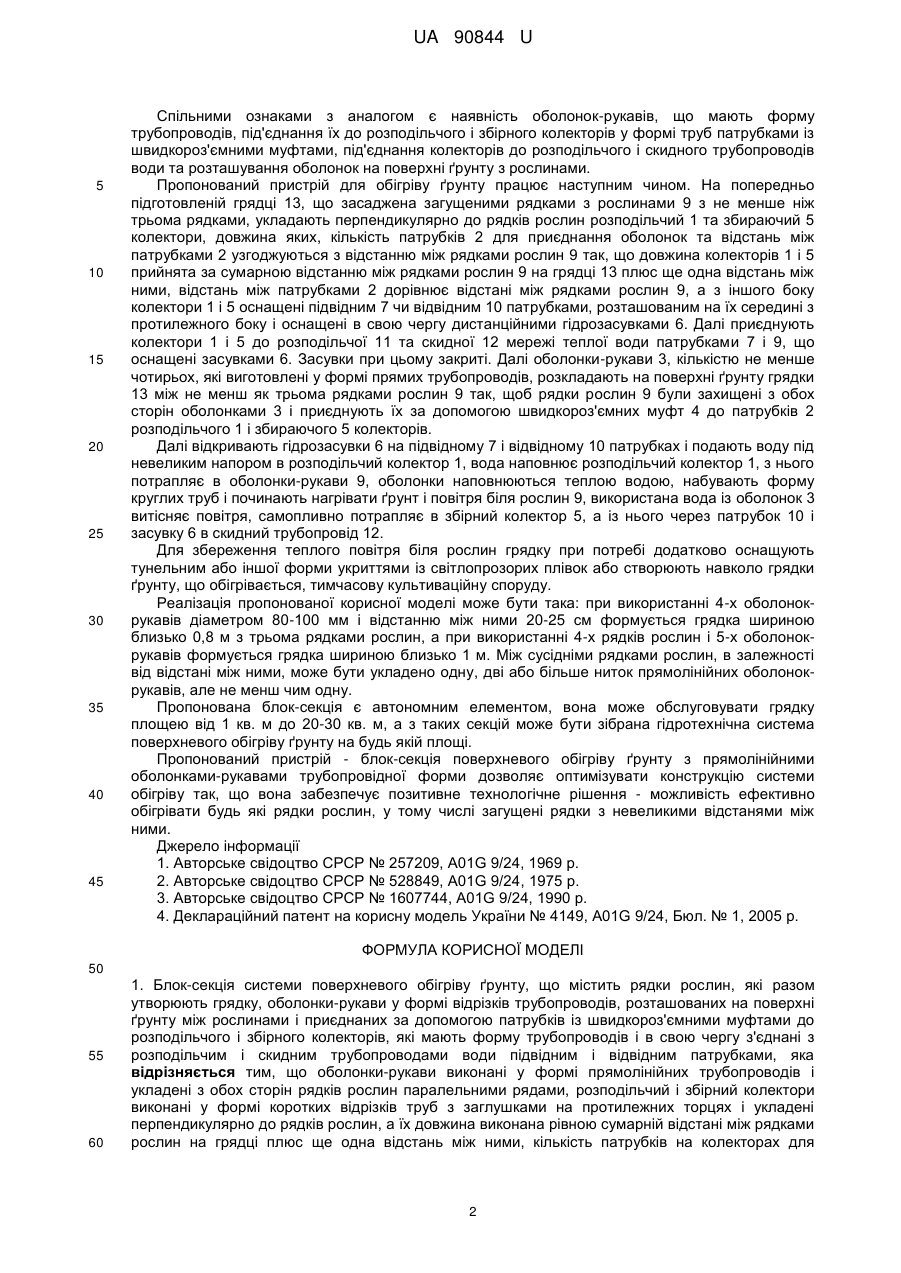

Реферат: UA 90844 U UA 90844 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільського господарства і може бути використана для обігріву ґрунту при вирощуванні сільськогосподарських рослин на утепленому ґрунті, в парниках і теплицях. Відомий пристрій для обігріву захищеного ґрунту, що складається із системи підвідних і відвідних трубопроводів, з'єднаних між собою дренажним шаром, який гідроізольований синтетичною плівкою. Теплоносій прокачується по дренажному шару [1]. Недолік пристрою високі матеріальні витрати і недостатнє нагрівання приземного шару повітря із-за значного термічного опору ґрунту. Відомі пристрої для поверхневого обігріву ґрунту гнучкими оболонками-рукавами, розташованими на поверхні ґрунту, які виконані у вигляді плоских тонкостінних гнучких оболонок із гуми або іншого міцного плівкового матеріалу, забезпечені каналами для теплоносія і наскрізними отворами для висадки рослин [2]. По оболонках постійно подають теплу воду, яка нагріває ґрунт і приземний шар повітря. Недоліком таких пристроїв є їх низька експлуатаційна надійність і незначна корисна площа для розміщення рослин. Збільшення в таких оболонках розмірів отворів, у яких розміщені рослини, не вирішує цей недолік, а тільки зменшує експлуатаційну надійність оболонок. При пошкодженні оболонки та порушенні її герметичності, важко, а то часом і неможливо замінити оболонку на нову без значного пошкодження рослин. Відомі оболонки-рукави для обігріву ґрунту, що виконані у формі трубопроводів, які в плані мають форму торів, які приєднані один до одного і формують мережу поверхневих обігрівачів, що приєднані до підвідного і відвідного колекторів, створюючи таким чином систему поверхневого обігріву ґрунту [3]. Недоліком пристрою є складність виготовлення і експлуатації таких оболонок та низький коефіцієнт використання поверхні ґрунту, що обігрівається. Найближчим аналогом до пропонованого пристрою є пристрій для обігріву захищеного ґрунту низькопотенційним теплом, який складається з підвідного та відвідного колекторів, приєднаних до них рядів із розташованих на поверхні ґрунту та з'єднаних послідовно швидкороз’ємними муфтами гнучких камер-теплообмінників, виконаних у вигляді відрізків труб, вигнутих у плані у формі вісімок, які разом з колекторами утворюють блок-секцію системи для обігріву ґрунту [4]. Недоліком такого пристрою є його складність при монтажі, виготовленні та експлуатації, а також низький коефіцієнт використання поверхні ґрунту, який обігрівається, що унеможливлює використання на такому ґрунті рослин з невеликими відстанями між рядками рослин та з густою посадкою рослин у них. В основу корисної моделі поставлена задача удосконалення системи поверхневого обігріву ґрунту із водонаповнених трубопровідних оболонок-рукавів, з'єднаних з патрубками розподільчого і збірного колекторів швидкороз'ємними муфтами за рахунок надання їм можливості обігрівати ґрунт з щільно засадженими рядками рослин, відстань між якими невелика. Такими рослинами можуть бути цибуля на перо, укріп, петрушка, полуниці, розсада овочів та ін. Вирішується ця задача виконанням оболонок-рукавів у формі довгих трубопроводів, укладанням їх паралельними рядами між рядками рослин так, щоб вони разом з рослинами формували окремі довгі вузькі грядки, наприклад з не менш чим трьома рядками рослин і чотирма оболонками, виконанням розподільчого та збираючого колекторів у вигляді коротких відрізків труб, заглушених з обох протилежних торців та виконанням їх довжини рівною ширині грядки, розташовуванням їх перпендикулярно до рядків, оснащенням їх не менш ніж чотирма патрубками для приєднання рукавів з одного боку з відстанями між ними, рівними відстані між рядками рослин та оснащенням ще одним патрубком з протилежного боку для подачі чи відведення води, які в свою чергу оснащені дистанційно керованими гідрозасувками. Суть пропонованого пристрою пояснюється кресленнями, де схематично показано пропонований пристрій для обігріву ґрунту у плані. Блок-секція системи поверхневого обігріву ґрунту оболонками-рукавами містить розподільчий колектор 1 у вигляді короткого відрізку труби з заглушками на торцях 8 і патрубками 2 на його бічній поверхні з одного боку, до яких приєднані за допомогою швидкороз'ємних муфт 4 оболонки-рукави 3, що мають форму прямих трубопроводів, довжину не менш ніж довжину колекторів, і розташовані паралельними рядами між рядками рослин 9, підвідний патрубок теплої води 7 з дистанційно керованою гідрозасувкою 6, збираючий колектор 5 з патрубками 2 та муфтами 4 для під'єднання рукавів, відвідний патрубок 10 з засувкою 6. При цьому довжина розподільчого та збираючого колекторів 1 і 5 приймається рівною сумі відстаней між рядками рослин 9, що розташовані на грядці 13, плюс ще одна відстань між ними, ширина грядки приймається такою, що на ній розміщуються не менше трьох рядків рослин 9 і чотирьох оболонок-рукавів 3, а довжина грядки такою, що не може бути меншою за довжину колектора 1 і 5. 1 UA 90844 U 5 10 15 20 25 30 35 40 45 Спільними ознаками з аналогом є наявність оболонок-рукавів, що мають форму трубопроводів, під'єднання їх до розподільчого і збірного колекторів у формі труб патрубками із швидкороз'ємними муфтами, під'єднання колекторів до розподільчого і скидного трубопроводів води та розташування оболонок на поверхні ґрунту з рослинами. Пропонований пристрій для обігріву ґрунту працює наступним чином. На попередньо підготовленій грядці 13, що засаджена загущеними рядками з рослинами 9 з не менше ніж трьома рядками, укладають перпендикулярно до рядків рослин розподільчий 1 та збираючий 5 колектори, довжина яких, кількість патрубків 2 для приєднання оболонок та відстань між патрубками 2 узгоджуються з відстанню між рядками рослин 9 так, що довжина колекторів 1 і 5 прийнята за сумарною відстанню між рядками рослин 9 на грядці 13 плюс ще одна відстань між ними, відстань між патрубками 2 дорівнює відстані між рядками рослин 9, а з іншого боку колектори 1 і 5 оснащені підвідним 7 чи відвідним 10 патрубками, розташованим на їх середині з протилежного боку і оснащені в свою чергу дистанційними гідрозасувками 6. Далі приєднують колектори 1 і 5 до розподільчої 11 та скидної 12 мережі теплої води патрубками 7 і 9, що оснащені засувками 6. Засувки при цьому закриті. Далі оболонки-рукави 3, кількістю не менше чотирьох, які виготовлені у формі прямих трубопроводів, розкладають на поверхні ґрунту грядки 13 між не менш як трьома рядками рослин 9 так, щоб рядки рослин 9 були захищені з обох сторін оболонками 3 і приєднують їх за допомогою швидкороз'ємних муфт 4 до патрубків 2 розподільчого 1 і збираючого 5 колекторів. Далі відкривають гідрозасувки 6 на підвідному 7 і відвідному 10 патрубках і подають воду під невеликим напором в розподільчий колектор 1, вода наповнює розподільчий колектор 1, з нього потрапляє в оболонки-рукави 9, оболонки наповнюються теплою водою, набувають форму круглих труб і починають нагрівати ґрунт і повітря біля рослин 9, використана вода із оболонок 3 витісняє повітря, самопливно потрапляє в збірний колектор 5, а із нього через патрубок 10 і засувку 6 в скидний трубопровід 12. Для збереження теплого повітря біля рослин грядку при потребі додатково оснащують тунельним або іншої форми укриттями із світлопрозорих плівок або створюють навколо грядки ґрунту, що обігрівається, тимчасову культиваційну споруду. Реалізація пропонованої корисної моделі може бути така: при використанні 4-х оболонокрукавів діаметром 80-100 мм і відстанню між ними 20-25 см формується грядка шириною близько 0,8 м з трьома рядками рослин, а при використанні 4-х рядків рослин і 5-х оболонокрукавів формується грядка шириною близько 1 м. Між сусідніми рядками рослин, в залежності від відстані між ними, може бути укладено одну, дві або більше ниток прямолінійних оболонокрукавів, але не менш чим одну. Пропонована блок-секція є автономним елементом, вона може обслуговувати грядку площею від 1 кв. м до 20-30 кв. м, а з таких секцій може бути зібрана гідротехнічна система поверхневого обігріву ґрунту на будь якій площі. Пропонований пристрій - блок-секція поверхневого обігріву ґрунту з прямолінійними оболонками-рукавами трубопровідної форми дозволяє оптимізувати конструкцію системи обігріву так, що вона забезпечує позитивне технологічне рішення - можливість ефективно обігрівати будь які рядки рослин, у тому числі загущені рядки з невеликими відстанями між ними. Джерело інформації 1. Авторське свідоцтво СРСР № 257209, А01G 9/24, 1969 р. 2. Авторське свідоцтво СРСР № 528849, А01G 9/24, 1975 р. 3. Авторське свідоцтво СРСР № 1607744, А01G 9/24, 1990 р. 4. Деклараційний патент на корисну модель України № 4149, А01G 9/24, Бюл. № 1, 2005 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Блок-секція системи поверхневого обігріву ґрунту, що містить рядки рослин, які разом утворюють грядку, оболонки-рукави у формі відрізків трубопроводів, розташованих на поверхні ґрунту між рослинами і приєднаних за допомогою патрубків із швидкороз'ємними муфтами до розподільчого і збірного колекторів, які мають форму трубопроводів і в свою чергу з'єднані з розподільчим і скидним трубопроводами води підвідним і відвідним патрубками, яка відрізняється тим, що оболонки-рукави виконані у формі прямолінійних трубопроводів і укладені з обох сторін рядків рослин паралельними рядами, розподільчий і збірний колектори виконані у формі коротких відрізків труб з заглушками на протилежних торцях і укладені перпендикулярно до рядків рослин, а їх довжина виконана рівною сумарній відстані між рядками рослин на грядці плюс ще одна відстань між ними, кількість патрубків на колекторах для 2 UA 90844 U 5 10 приєднання оболонок дорівнює кількості рядків на грядці плюс один, відстань між патрубками дорівнює відстані між рядками рослин, а підвідний і відвідний патрубки для з'єднання з розподільчим і скидним трубопроводами теплої води розміщені по середині довжини розподільчого і збірного колекторів і оснащені дистанційними гідрозасувками. 2. Блок-секція системи поверхневого обігріву ґрунту за п. 1, яка відрізняється тим, що на грядці розміщують не менш як три рядки рослин та не менш як чотири нитки оболонок-рукавів, а довжину оболонок-рукавів приймають при цьому не меншою за довжину колекторів. 3. Блок-секція системи поверхневого обігріву ґрунту за п. 1 і 2, яка відрізняється тим, що між рядками рослин укладають дві, три і більше ниток прямолінійних трубопровідних оболонокрукавів. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
