Мініатюрний аудіо- та відеопередавач в середовищі безпровідної загальної мережі телекомунікації

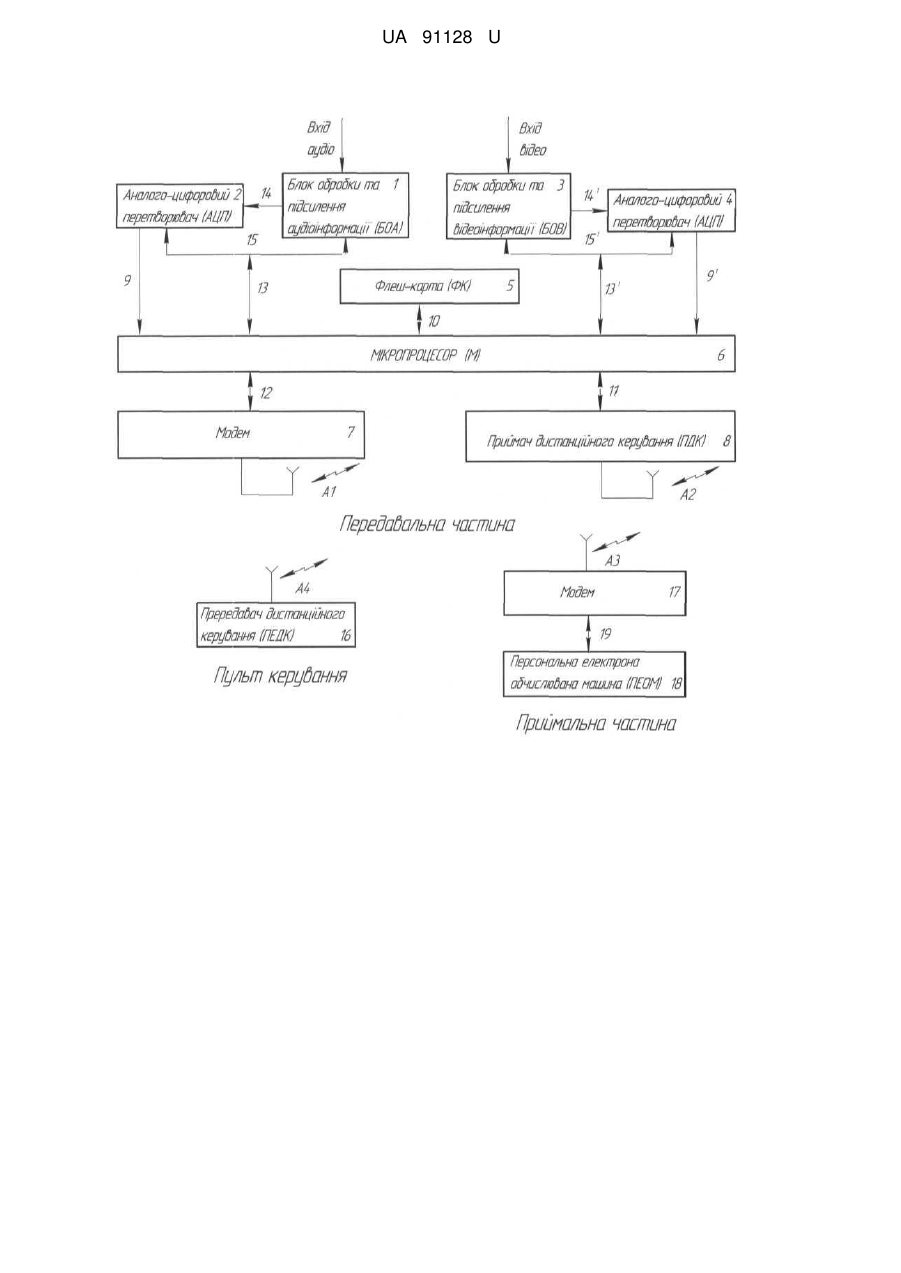

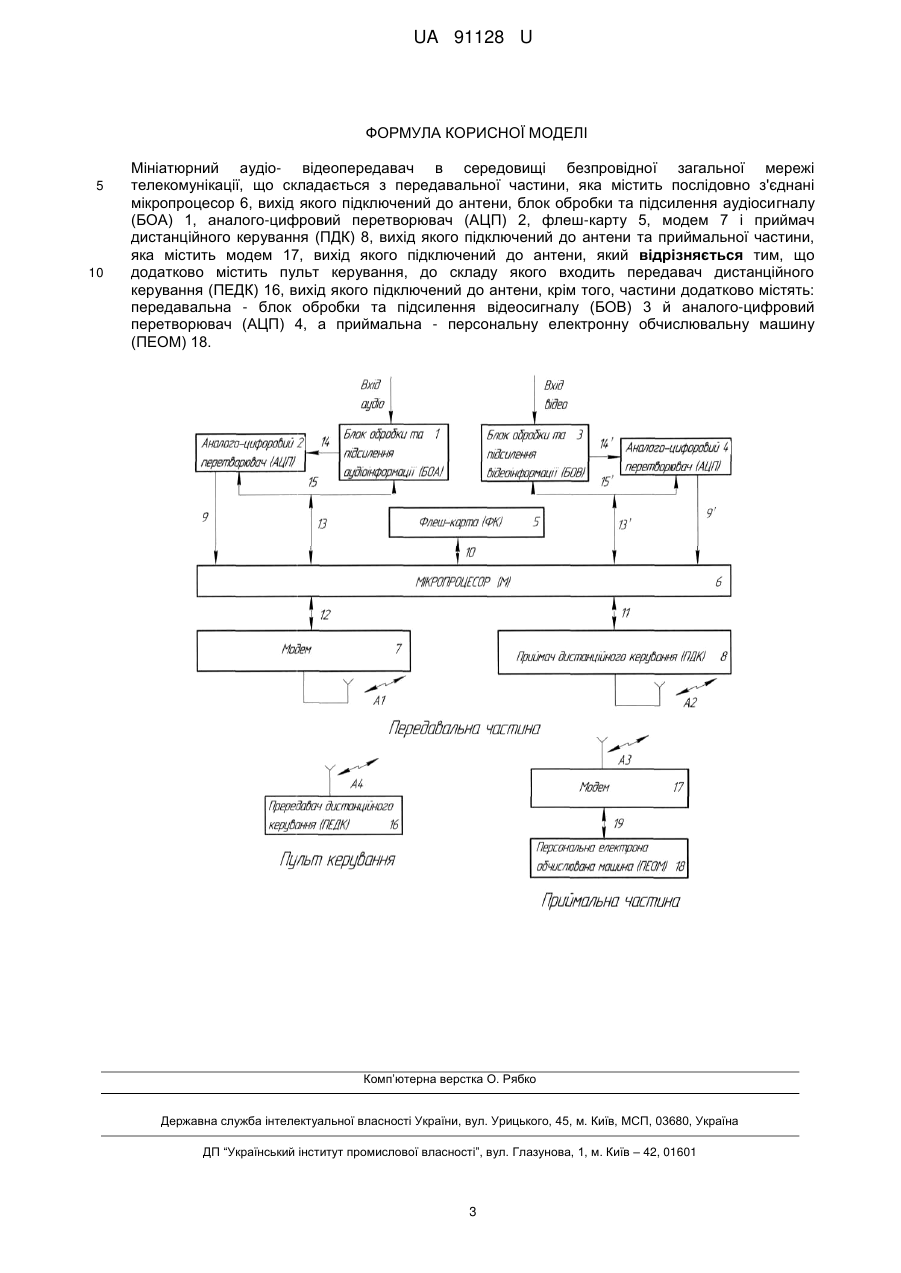

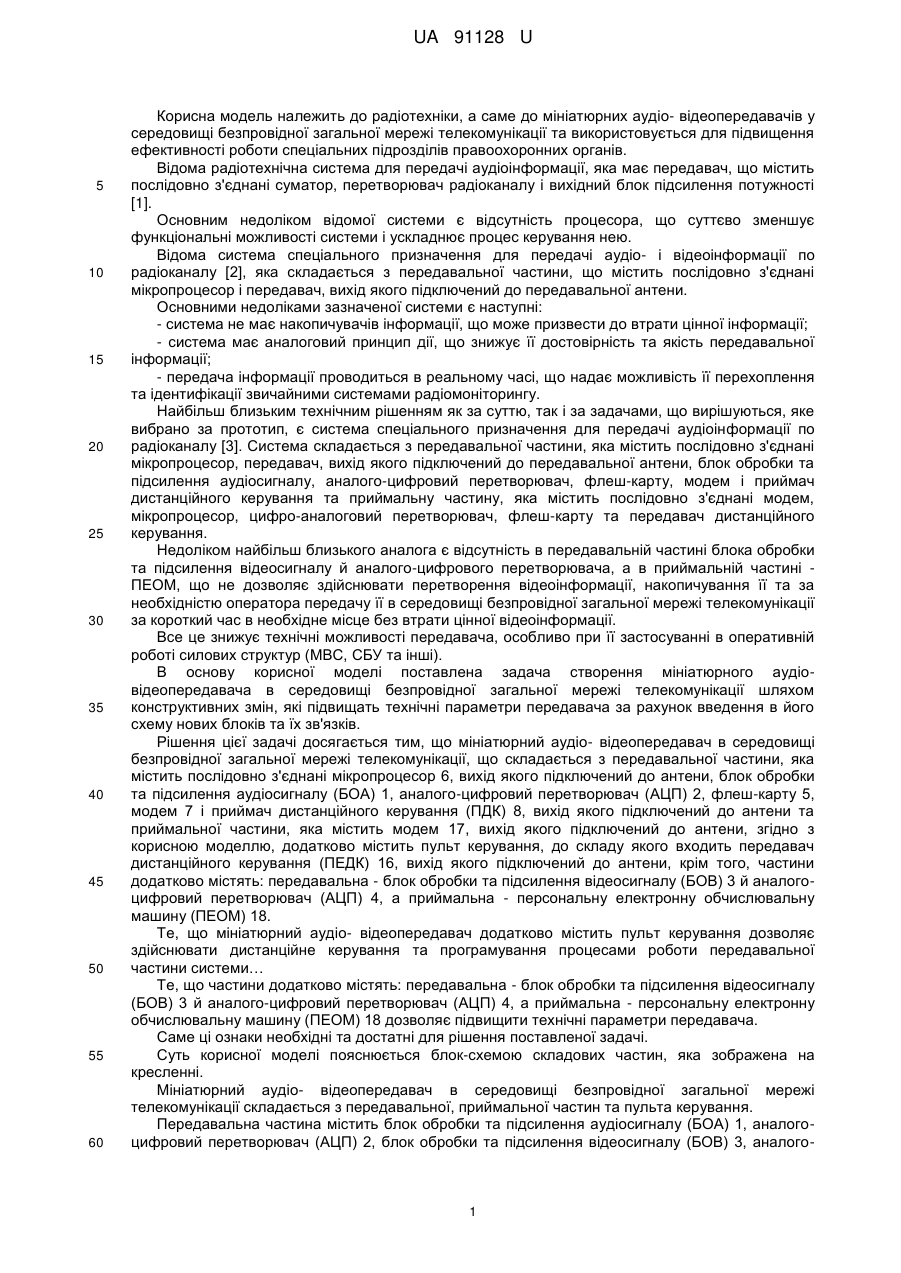

Реферат: Мініатюрний аудіо- відеопередавач в середовищі безпровідної загальної мережі телекомунікації складається з передавальної частини, яка містить послідовно з'єднані мікропроцесор 6, вихід якого підключений до антени, блок обробки та підсилення аудіосигналу (БОА) 1, аналогоцифровий перетворювач (АЦП) 2, флеш-карту 5, модем 7 і приймач дистанційного керування (ПДК) 8, вихід якого підключений до антени та приймальної частини, яка містить модем 17, вихід якого підключений до антени. Додатково містить пульт керування, до складу якого входить передавач дистанційного керування (ПЕДК) 16, вихід якого підключений до антени, крім того, частини додатково містять: передавальна - блок обробки та підсилення відеосигналу (БОВ) 3 й аналого-цифровий перетворювач (АЦП) 4, а приймальна - персональну електронну обчислювальну машину (ПЕОМ) 18. UA 91128 U (12) UA 91128 U UA 91128 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до радіотехніки, а саме до мініатюрних аудіо- відеопередавачів у середовищі безпровідної загальної мережі телекомунікації та використовується для підвищення ефективності роботи спеціальних підрозділів правоохоронних органів. Відома радіотехнічна система для передачі аудіоінформації, яка має передавач, що містить послідовно з'єднані суматор, перетворювач радіоканалу і вихідний блок підсилення потужності [1]. Основним недоліком відомої системи є відсутність процесора, що суттєво зменшує функціональні можливості системи і ускладнює процес керування нею. Відома система спеціального призначення для передачі аудіо- і відеоінформації по радіоканалу [2], яка складається з передавальної частини, що містить послідовно з'єднані мікропроцесор і передавач, вихід якого підключений до передавальної антени. Основними недоліками зазначеної системи є наступні: - система не має накопичувачів інформації, що може призвести до втрати цінної інформації; - система має аналоговий принцип дії, що знижує її достовірність та якість передавальної інформації; - передача інформації проводиться в реальному часі, що надає можливість її перехоплення та ідентифікації звичайними системами радіомоніторингу. Найбільш близьким технічним рішенням як за суттю, так і за задачами, що вирішуються, яке вибрано за прототип, є система спеціального призначення для передачі аудіоінформації по радіоканалу [3]. Система складається з передавальної частини, яка містить послідовно з'єднані мікропроцесор, передавач, вихід якого підключений до передавальної антени, блок обробки та підсилення аудіосигналу, аналого-цифровий перетворювач, флеш-карту, модем і приймач дистанційного керування та приймальну частину, яка містить послідовно з'єднані модем, мікропроцесор, цифро-аналоговий перетворювач, флеш-карту та передавач дистанційного керування. Недоліком найбільш близького аналога є відсутність в передавальній частині блока обробки та підсилення відеосигналу й аналого-цифрового перетворювача, а в приймальній частині ПЕОМ, що не дозволяє здійснювати перетворення відеоінформації, накопичування її та за необхідністю оператора передачу її в середовищі безпровідної загальної мережі телекомунікації за короткий час в необхідне місце без втрати цінної відеоінформації. Все це знижує технічні можливості передавача, особливо при її застосуванні в оперативній роботі силових структур (МВС, СБУ та інші). В основу корисної моделі поставлена задача створення мініатюрного аудіовідеопередавача в середовищі безпровідної загальної мережі телекомунікації шляхом конструктивних змін, які підвищать технічні параметри передавача за рахунок введення в його схему нових блоків та їх зв'язків. Рішення цієї задачі досягається тим, що мініатюрний аудіо- відеопередавач в середовищі безпровідної загальної мережі телекомунікації, що складається з передавальної частини, яка містить послідовно з'єднані мікропроцесор 6, вихід якого підключений до антени, блок обробки та підсилення аудіосигналу (БОА) 1, аналого-цифровий перетворювач (АЦП) 2, флеш-карту 5, модем 7 і приймач дистанційного керування (ПДК) 8, вихід якого підключений до антени та приймальної частини, яка містить модем 17, вихід якого підключений до антени, згідно з корисною моделлю, додатково містить пульт керування, до складу якого входить передавач дистанційного керування (ПЕДК) 16, вихід якого підключений до антени, крім того, частини додатково містять: передавальна - блок обробки та підсилення відеосигналу (БОВ) 3 й аналогоцифровий перетворювач (АЦП) 4, а приймальна - персональну електронну обчислювальну машину (ПЕОМ) 18. Те, що мініатюрний аудіо- відеопередавач додатково містить пульт керування дозволяє здійснювати дистанційне керування та програмування процесами роботи передавальної частини системи… Те, що частини додатково містять: передавальна - блок обробки та підсилення відеосигналу (БОВ) 3 й аналого-цифровий перетворювач (АЦП) 4, а приймальна - персональну електронну обчислювальну машину (ПЕОМ) 18 дозволяє підвищити технічні параметри передавача. Саме ці ознаки необхідні та достатні для рішення поставленої задачі. Суть корисної моделі пояснюється блок-схемою складових частин, яка зображена на кресленні. Мініатюрний аудіо- відеопередавач в середовищі безпровідної загальної мережі телекомунікації складається з передавальної, приймальної частин та пульта керування. Передавальна частина містить блок обробки та підсилення аудіосигналу (БОА) 1, аналогоцифровий перетворювач (АЦП) 2, блок обробки та підсилення відеосигналу (БОВ) 3, аналого 1 UA 91128 U 5 10 15 20 25 30 35 40 45 цифровий перетворювач (АЦП) 4, флеш-карту (ФК) 5, мікропроцесор (М) 6, модем 7, приймач дистанційного керування (ПДК) 8. З'єднання цих блоків здійснюється таким чином. 1 Мікропроцесор (М) 6 має три входи 9, 9 , 10, два виходи вхід-вихід 11, 12 та загальну шину 1 керування (ЗШК) 12 (12 ). Перший вхід 9, Μ 6 з'єднаний з виходом АЦП 2, перший вхід 13 якого з'єднаний з першим виходом БОА 1, а другий вхід АЦП 2, з'єднаний з ЗШК 12. 1 і Другий вхід 9 , Μ 6 з'єднаний з виходом АЦП 4, перший вхід 13 якого з'єднаний з першим 1 виходом БОВ 3, а другий вхід АЦП 4, з'єднаний з ЗШК 12 . Третій вхід 10, Μ 6 з'єднаний з виходом ФК 5. Перший вхід-вихід 11 Μ 6 підключений до входу-виходу ПДК 8, вихід якого підключений до приймальної антени А 2. Другий вхід-вихід 12 Μ 6 підключений до входу модему 7, вихід якого підключений до приймальної антени А 1. Прийомна частина містить модем 17, персональну електронну обчислювальну машину (ПЕОМ) 18. З'єднання цих блоків здійснюється таким чином. Вхід-вихід 19 ПЕОМ 18 з'єднаний з входом-виходом модему 17, вхід якого підключено до приймальної антени A3. Пульт керування містить передавач дистанційного керування (ПЕДК) 16, вихід якого підключений до антени А 4. Робота передавача проходить таким чином: Передавач дистанційного керування (ПЕДК) 16 включає передавальну частину. Після чого аудіосигнал подається на перший вхід БОА 1, де він обробляється та підсилюється. З першого виходу БОА 1 сформований аудіосигнал подається на перший вхід 14 АЦП 2, де він перетворюється в цифрову форму. Сигнал в цифровій формі подається на перший вхід 9 мікропроцесора Μ 6, який по заданому алгоритму передає інформацію на ФК 5, де інформація в цифровій формі накопичується в реальному часі. Передача відеосигналу на ФК 5 здійснюється аналогічно алгоритму передачі аудіосигналу на ФК 5. По команді, прийнятій ПДК 8 Μ 6 видає команду на зчитування аудіоінформації та відеоінформації з ФК 5, яка керуючись алгоритмами роботи Μ 6 передається на модем 7. Робота модему 7 проводиться Μ 6 з ЗШК 13. Приймальна частина системи приймає інформаційний сигнал через модем 17 та передає інформацію на ПЕОМ 18, де вона накопичується в установленому вигляді. Корисна модель, як вона описана дозволяє: - перетворювати аудіо- відеоінформацію, накопичувати її і за вимогою оператора передавати її за короткий час в необхідне місце без втрати цінної аудіо- відеоінформації; - підвищити достовірність і якість аудіо- відеоінформації; - знизити імовірність ідентифікації та демодуляції аудіо- відеоінформації звичайними системами радіомоніторингу. Такий передавач може знайти широке застосування в оперативній роботі силових структур (МВС, СБУ та інші), а також в інших замкнутих радіотехнічних системах для передачі аудіовідеоінформації в середовищі безпровідної загальної мережі телекомунікації. Джерело інформації: 1. Левицький В.К. Современные маломощные передатчики ДМВ диапозона. Украинский журнал "Радиоаматор", 1996, №11, сб. 2. Пат. України № 25567. Передавач. Опубл. 30.10.1998, Бюл. №6. 3. Пат. України № 11722. Система спеціального призначення для передачі аудіоінформації по радіоканалу. Опубл. 16.01.2006, Бюл. №1. 50 2 UA 91128 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Мініатюрний аудіо- відеопередавач в середовищі безпровідної загальної мережі телекомунікації, що складається з передавальної частини, яка містить послідовно з'єднані мікропроцесор 6, вихід якого підключений до антени, блок обробки та підсилення аудіосигналу (БОА) 1, аналого-цифровий перетворювач (АЦП) 2, флеш-карту 5, модем 7 і приймач дистанційного керування (ПДК) 8, вихід якого підключений до антени та приймальної частини, яка містить модем 17, вихід якого підключений до антени, який відрізняється тим, що додатково містить пульт керування, до складу якого входить передавач дистанційного керування (ПЕДК) 16, вихід якого підключений до антени, крім того, частини додатково містять: передавальна - блок обробки та підсилення відеосигналу (БОВ) 3 й аналого-цифровий перетворювач (АЦП) 4, а приймальна - персональну електронну обчислювальну машину (ПЕОМ) 18. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
