Листовий матеріал із захистом від підробок “муаровий”

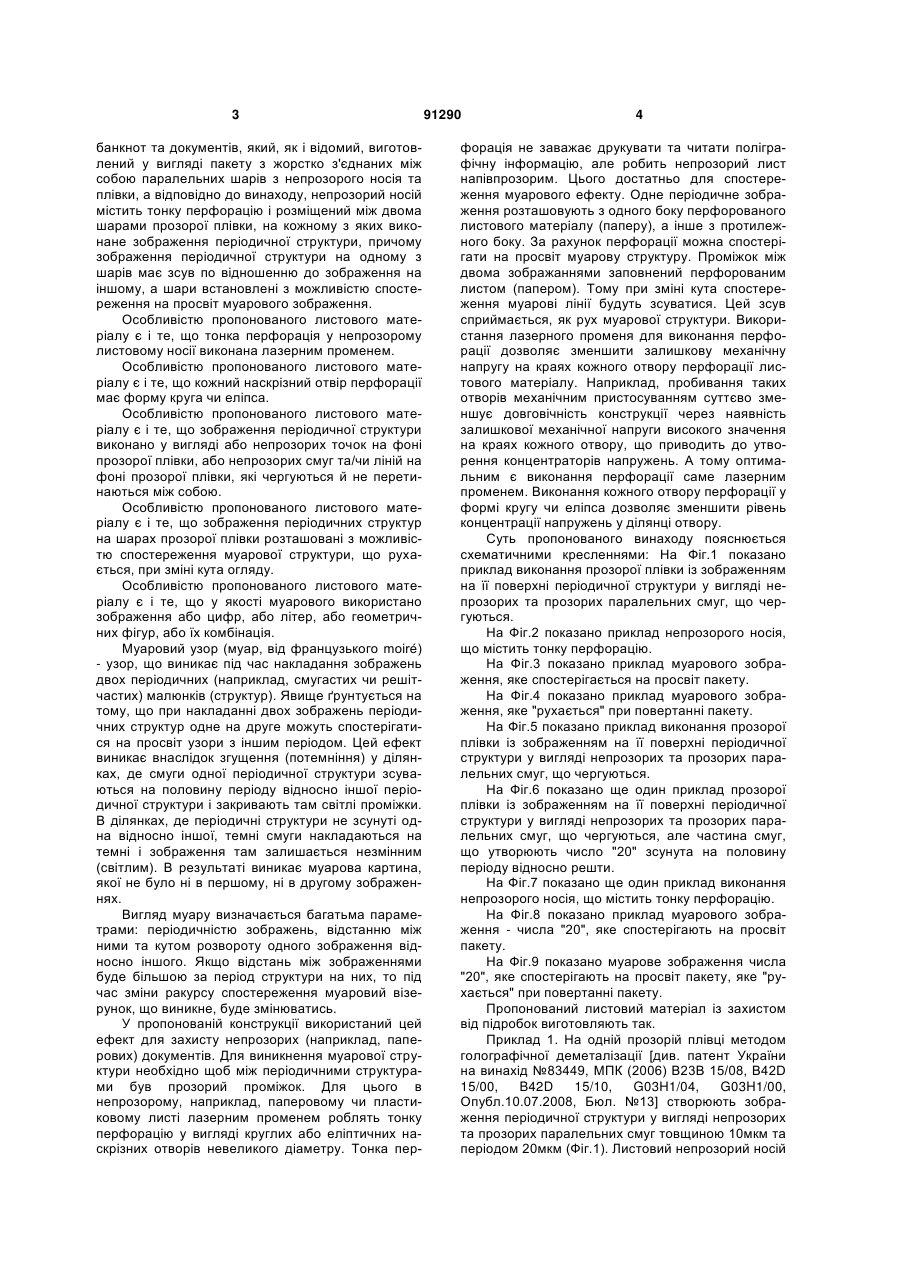

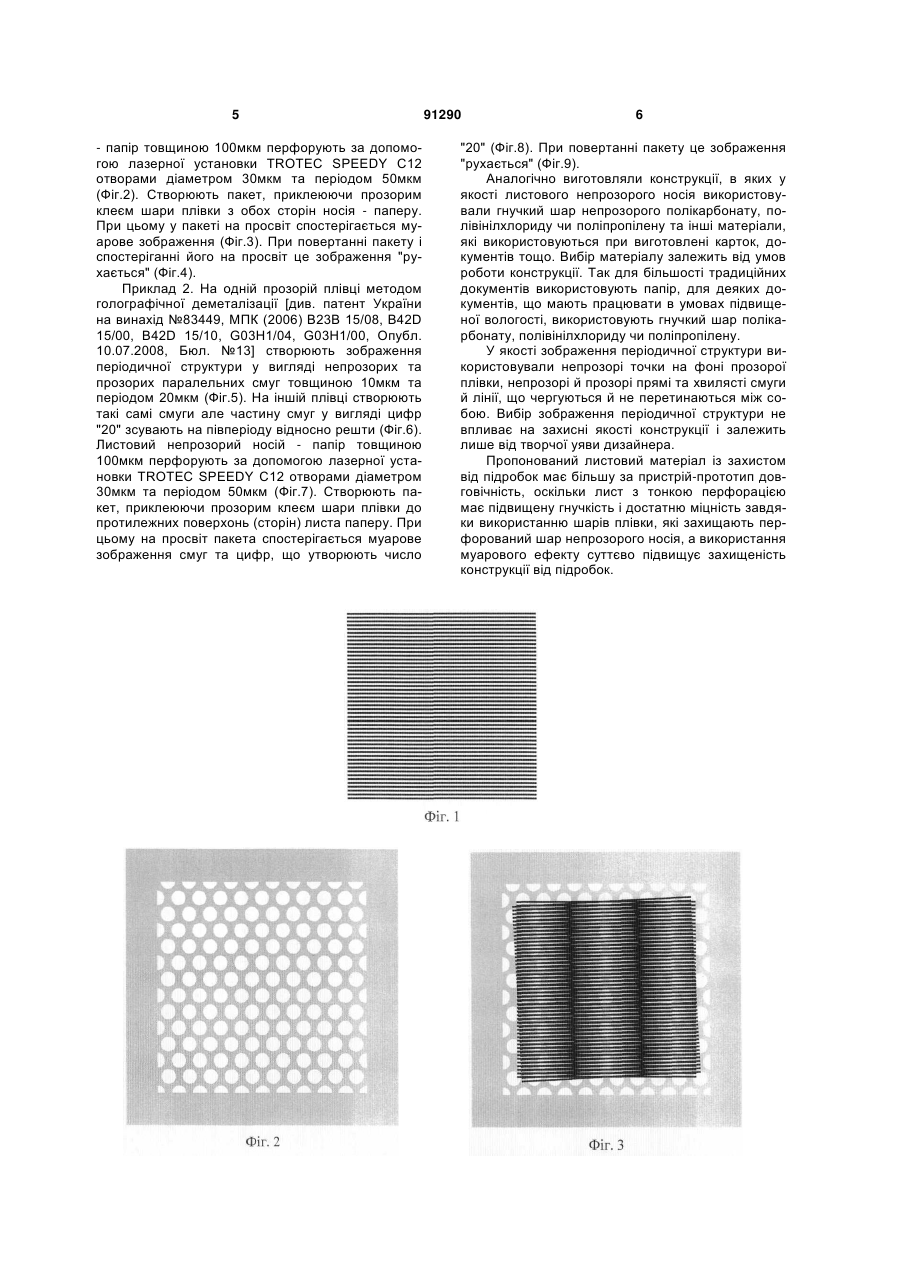

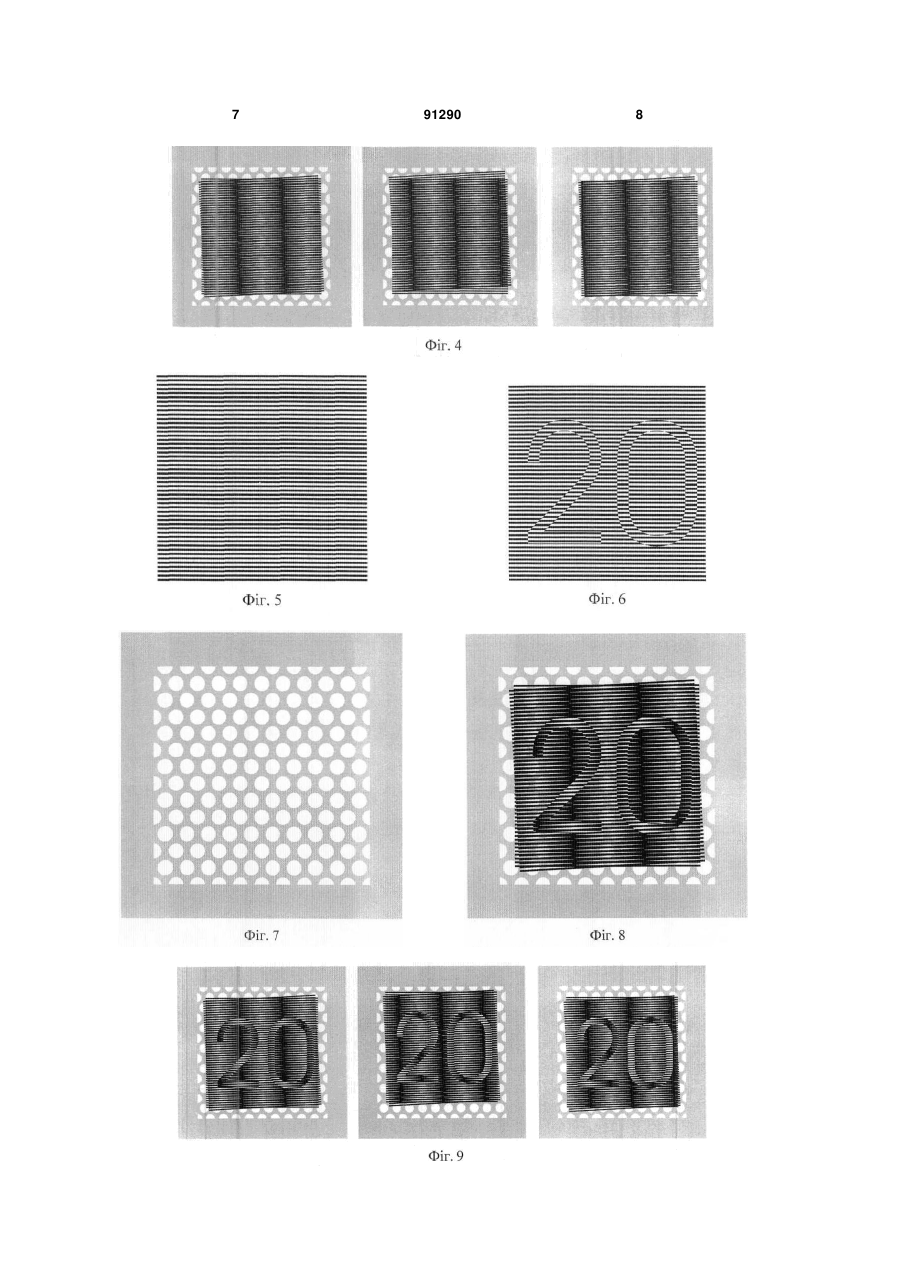

1. Листовий матеріал із захистом від підробок, призначений для виробництва цінних паперів, C2 2 (19) 1 3 банкнот та документів, який, як і відомий, виготовлений у вигляді пакету з жорстко з'єднаних між собою паралельних шарів з непрозорого носія та плівки, а відповідно до винаходу, непрозорий носій містить тонку перфорацію і розміщений між двома шарами прозорої плівки, на кожному з яких виконане зображення періодичної структури, причому зображення періодичної структури на одному з шарів має зсув по відношенню до зображення на іншому, а шари встановлені з можливістю спостереження на просвіт муарового зображення. Особливістю пропонованого листового матеріалу є і те, що тонка перфорація у непрозорому листовому носії виконана лазерним променем. Особливістю пропонованого листового матеріалу є і те, що кожний наскрізний отвір перфорації має форму круга чи еліпса. Особливістю пропонованого листового матеріалу є і те, що зображення періодичної структури виконано у вигляді або непрозорих точок на фоні прозорої плівки, або непрозорих смуг та/чи ліній на фоні прозорої плівки, які чергуються й не перетинаються між собою. Особливістю пропонованого листового матеріалу є і те, що зображення періодичних структур на шарах прозорої плівки розташовані з можливістю спостереження муарової структури, що рухається, при зміні кута огляду. Особливістю пропонованого листового матеріалу є і те, що у якості муарового використано зображення або цифр, або літер, або геометричних фігур, або їх комбінація. Муаровий узор (муар, від французького moiré) - узор, що виникає під час накладання зображень двох періодичних (наприклад, смугастих чи решітчастих) малюнків (структур). Явище ґрунтується на тому, що при накладанні двох зображень періодичних структур одне на друге можуть спостерігатися на просвіт узори з іншим періодом. Цей ефект виникає внаслідок згущення (потемніння) у ділянках, де смуги одної періодичної структури зсуваються на половину періоду відносно іншої періодичної структури і закривають там світлі проміжки. В ділянках, де періодичні структури не зсунуті одна відносно іншої, темні смуги накладаються на темні і зображення там залишається незмінним (світлим). В результаті виникає муарова картина, якої не було ні в першому, ні в другому зображеннях. Вигляд муару визначається багатьма параметрами: періодичністю зображень, відстанню між ними та кутом розвороту одного зображення відносно іншого. Якщо відстань між зображеннями буде більшою за період структури на них, то під час зміни ракурсу спостереження муаровий візерунок, що виникне, буде змінюватись. У пропонованій конструкції використаний цей ефект для захисту непрозорих (наприклад, паперових) документів. Для виникнення муарової структури необхідно щоб між періодичними структурами був прозорий проміжок. Для цього в непрозорому, наприклад, паперовому чи пластиковому листі лазерним променем роблять тонку перфорацію у вигляді круглих або еліптичних наскрізних отворів невеликого діаметру. Тонка пер 91290 4 форація не заважає друкувати та читати поліграфічну інформацію, але робить непрозорий лист напівпрозорим. Цього достатньо для спостереження муарового ефекту. Одне періодичне зображення розташовують з одного боку перфорованого листового матеріалу (паперу), а інше з протилежного боку. За рахунок перфорації можна спостерігати на просвіт муарову структуру. Проміжок між двома зображаннями заповнений перфорованим листом (папером). Тому при зміні кута спостереження муарові лінії будуть зсуватися. Цей зсув сприймається, як рух муарової структури. Використання лазерного променя для виконання перфорації дозволяє зменшити залишкову механічну напругу на краях кожного отвору перфорації листового матеріалу. Наприклад, пробивання таких отворів механічним пристосуванням суттєво зменшує довговічність конструкції через наявність залишкової механічної напруги високого значення на краях кожного отвору, що приводить до утворення концентраторів напружень. А тому оптимальним є виконання перфорації саме лазерним променем. Виконання кожного отвору перфорації у формі кругу чи еліпса дозволяє зменшити рівень концентрації напружень у ділянці отвору. Суть пропонованого винаходу пояснюється схематичними кресленнями: На Фіг.1 показано приклад виконання прозорої плівки із зображенням на її поверхні періодичної структури у вигляді непрозорих та прозорих паралельних смуг, що чергуються. На Фіг.2 показано приклад непрозорого носія, що містить тонку перфорацію. На Фіг.3 показано приклад муарового зображення, яке спостерігається на просвіт пакету. На Фіг.4 показано приклад муарового зображення, яке "рухається" при повертанні пакету. На Фіг.5 показано приклад виконання прозорої плівки із зображенням на її поверхні періодичної структури у вигляді непрозорих та прозорих паралельних смуг, що чергуються. На Фіг.6 показано ще один приклад прозорої плівки із зображенням на її поверхні періодичної структури у вигляді непрозорих та прозорих паралельних смуг, що чергуються, але частина смуг, що утворюють число "20" зсунута на половину періоду відносно решти. На Фіг.7 показано ще один приклад виконання непрозорого носія, що містить тонку перфорацію. На Фіг.8 показано приклад муарового зображення - числа "20", яке спостерігають на просвіт пакету. На Фіг.9 показано муарове зображення числа "20", яке спостерігають на просвіт пакету, яке "рухається" при повертанні пакету. Пропонований листовий матеріал із захистом від підробок виготовляють так. Приклад 1. На одній прозорій плівці методом голографічної деметалізації [див. патент України на винахід №83449, МПК (2006) В23В 15/08, B42D 15/00, B42D 15/10, G03H1/04, G03H1/00, Опубл.10.07.2008, Бюл. №13] створюють зображення періодичної структури у вигляді непрозорих та прозорих паралельних смуг товщиною 10мкм та періодом 20мкм (Фіг.1). Листовий непрозорий носій 5 - папір товщиною 100мкм перфорують за допомогою лазерної установки TROTEC SPEEDY C12 отворами діаметром 30мкм та періодом 50мкм (Фіг.2). Створюють пакет, приклеюючи прозорим клеєм шари плівки з обох сторін носія - паперу. При цьому у пакеті на просвіт спостерігається муарове зображення (Фіг.3). При повертанні пакету і спостеріганні його на просвіт це зображення "рухається" (Фіг.4). Приклад 2. На одній прозорій плівці методом голографічної деметалізації [див. патент України на винахід №83449, МПК (2006) В23В 15/08, B42D 15/00, B42D 15/10, G03H1/04, G03H1/00, Опубл. 10.07.2008, Бюл. №13] створюють зображення періодичної структури у вигляді непрозорих та прозорих паралельних смуг товщиною 10мкм та періодом 20мкм (Фіг.5). На іншій плівці створюють такі самі смуги але частину смуг у вигляді цифр "20" зсувають на півперіоду відносно решти (Фіг.6). Листовий непрозорий носій - папір товщиною 100мкм перфорують за допомогою лазерної установки TROTEC SPEEDY C12 отворами діаметром 30мкм та періодом 50мкм (Фіг.7). Створюють пакет, приклеюючи прозорим клеєм шари плівки до протилежних поверхонь (сторін) листа паперу. При цьому на просвіт пакета спостерігається муарове зображення смуг та цифр, що утворюють число 91290 6 "20" (Фіг.8). При повертанні пакету це зображення "рухається" (Фіг.9). Аналогічно виготовляли конструкції, в яких у якості листового непрозорого носія використовували гнучкий шар непрозорого полікарбонату, полівінілхлориду чи поліпропілену та інші матеріали, які використовуються при виготовлені карток, документів тощо. Вибір матеріалу залежить від умов роботи конструкції. Так для більшості традиційних документів використовують папір, для деяких документів, що мають працювати в умовах підвищеної вологості, використовують гнучкий шар полікарбонату, полівінілхлориду чи поліпропілену. У якості зображення періодичної структури використовували непрозорі точки на фоні прозорої плівки, непрозорі й прозорі прямі та хвилясті смуги й лінії, що чергуються й не перетинаються між собою. Вибір зображення періодичної структури не впливає на захисні якості конструкції і залежить лише від творчої уяви дизайнера. Пропонований листовий матеріал із захистом від підробок має більшу за пристрій-прототип довговічність, оскільки лист з тонкою перфорацією має підвищену гнучкість і достатню міцність завдяки використанню шарів плівки, які захищають перфорований шар непрозорого носія, а використання муарового ефекту суттєво підвищує захищеність конструкції від підробок. 7 91290 8 9 Комп’ютерна верстка М. Ломалова 91290 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
