Листовий матеріал

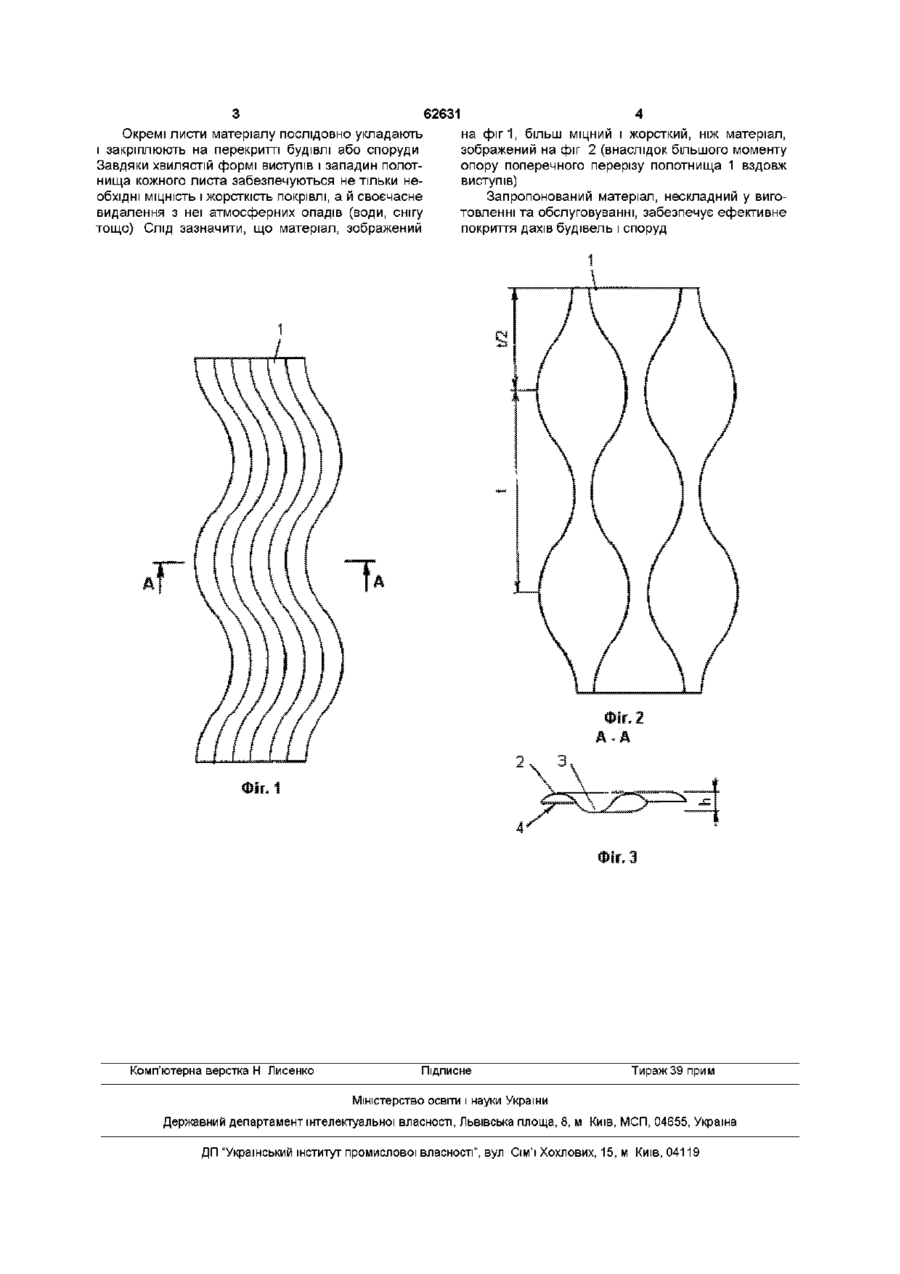

Листовий матеріал, виконаний у вигляді жорсткого полотнища з безперервними виступами й западинами постійної висоти, які чергуються між собою, який відрізняється тим, що виступи й западини виконані хвилястими в площині листового матеріалу Винахід належить до покрівельних матеріалів, зокрема до жорстких профільованих листових матеріалів і може бути застосований для облаштування покрівель будівель і споруд у будівництві Відомий ЛИСТОВИЙ матеріал, виконаний у вигляді жорсткого плоского полотнища [ДСТУ Б В 2 7-52-96 Будівельні матеріали Листи азбоцементні плоскі Технічні умови] Цей матеріал досить простий у виготовленні, але він має невеликі МІЦНІСНІ характеристики, що значно звужує границі його застосування Найближчим за технічною сутністю до пропонованого технічного рішення є листовий матеріал, виконаний у вигляді жорсткого полотнища з безперервними виступами й западинами постійної висоти, які чергуються між собою [ДСТУ Б В 2 753-96 Будівельні матеріали Листи азбоцементні хвилясті Технічні умови] Цей матеріал завдяки наявності хвилястої структури значно МІЦНІШИЙ І жорсткіший за аналог, що розглянуто, проте допустимі напруження при згині матеріалу вздовж виступів (або западин) набагато менші від допустимих напружень при згині цього матеріалу поперек зазначених виступів В основу винаходу покладено задачу вдосконалити листовий матеріал, у якому нова форма полотнища забезпечує підвищені МІЦНІСТЬ І жорсткість матеріалу як при згині його вздовж виступів, так і поперек них Поставлена задача вирішується тим, що в листовому матеріалі, виконаний у вигляді жорсткого полотнища з безперервними виступами й западинами постійної висоти, які чергуються між собою, згідно з пропонованим винаходом новим є те, що виступи й западини виконані хвилястими в площи ні листового матеріалу Виконання листового матеріалу із зазначеними хвилястими виступами підвищує момент опору поперечного перерізу полотнища вздовж виступів (поперек виступів порівняно з найближчим аналогом зазначений момент опору практично не змінюється), що значно підвищує жорсткість і МІЦНІСТЬ листового матеріалу і робить його експлуатаційні характеристики практично незалежними від напрямку навантаження Виготовлення пропонованого матеріалу, наприклад, на основі вторинної полімерної сировини може здійснюватися як обробленням окремих плоских листів у профільованих пресах, так і безперервним каландруванням із застосуванням профільованих валків Сутність винаходу пояснюється кресленнями, на яких зображено на фіг 1 - листовий матеріал з незміщеними один відносно одного сусідніми виступами, вигляд згори, на фіг 2 - листовий матеріал зі зміщеними один відносно одного сусідніми виступами на половину довжини хвилі, вигляд згори, на фіг 3 - розріз по А-А на фіг 1 Листовий матеріал містить жорстке полотнище 1 з безперервними виступами 2 і западинами З постійної висоти h, які чергуються між собою (фіг 1-3) Виступи 2 і западини 3 виконані хвилястими в площині 4 листового матеріалу (див фіг 3) Сусідні виступи 2 полотнища 1 можуть бути зміщені один відносно одного на половину довжини хвилі t (див фіг 2) Листовий матеріал застосовують у такий спосіб CO (О сч (О 62631 Окремі листи матеріалу послідовно укладають і закріплюють на перекритті будівлі або споруди Завдяки хвилястій формі виступів і западин полотнища кожного листа забезпечуються не тільки необхідні МІЦНІСТЬ і жорсткість покрівлі, а й своєчасне видалення з неї атмосферних опадів (води, снігу тощо) Слід зазначити, що матеріал, зображений Комп'ютерна верстка Н Лисенко на фіг1, більш міцний і жорсткий, ніж матеріал, зображений на фіг 2 (внаслідок більшого моменту опору поперечного перерізу полотнища 1 вздовж виступів) Запропонований матеріал, нескладний у виготовленні та обслуговуванні, забезпечує ефективне покриття дахів будівель і споруд Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
