Фіксуючий штифт для ручної вогнепальної зброї

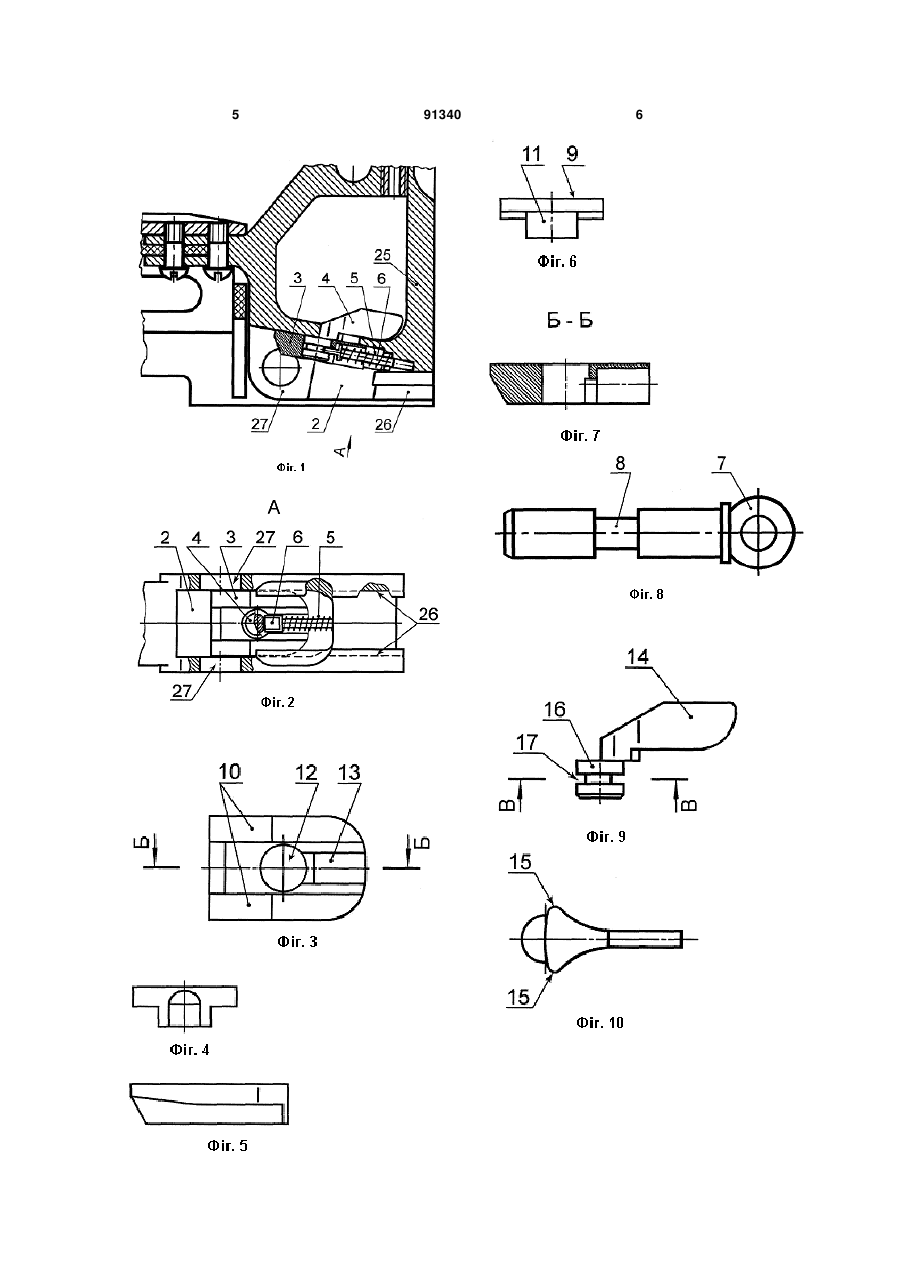

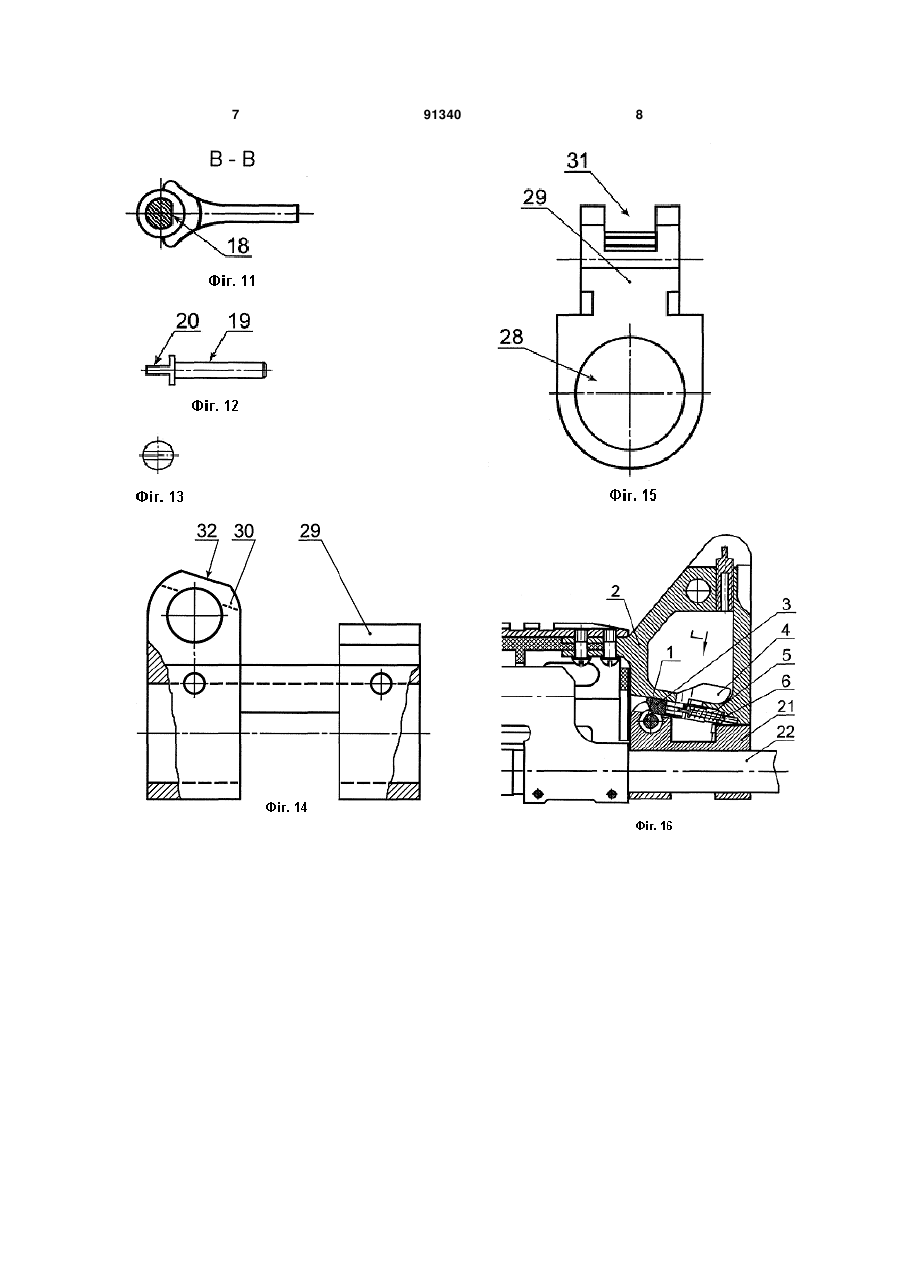

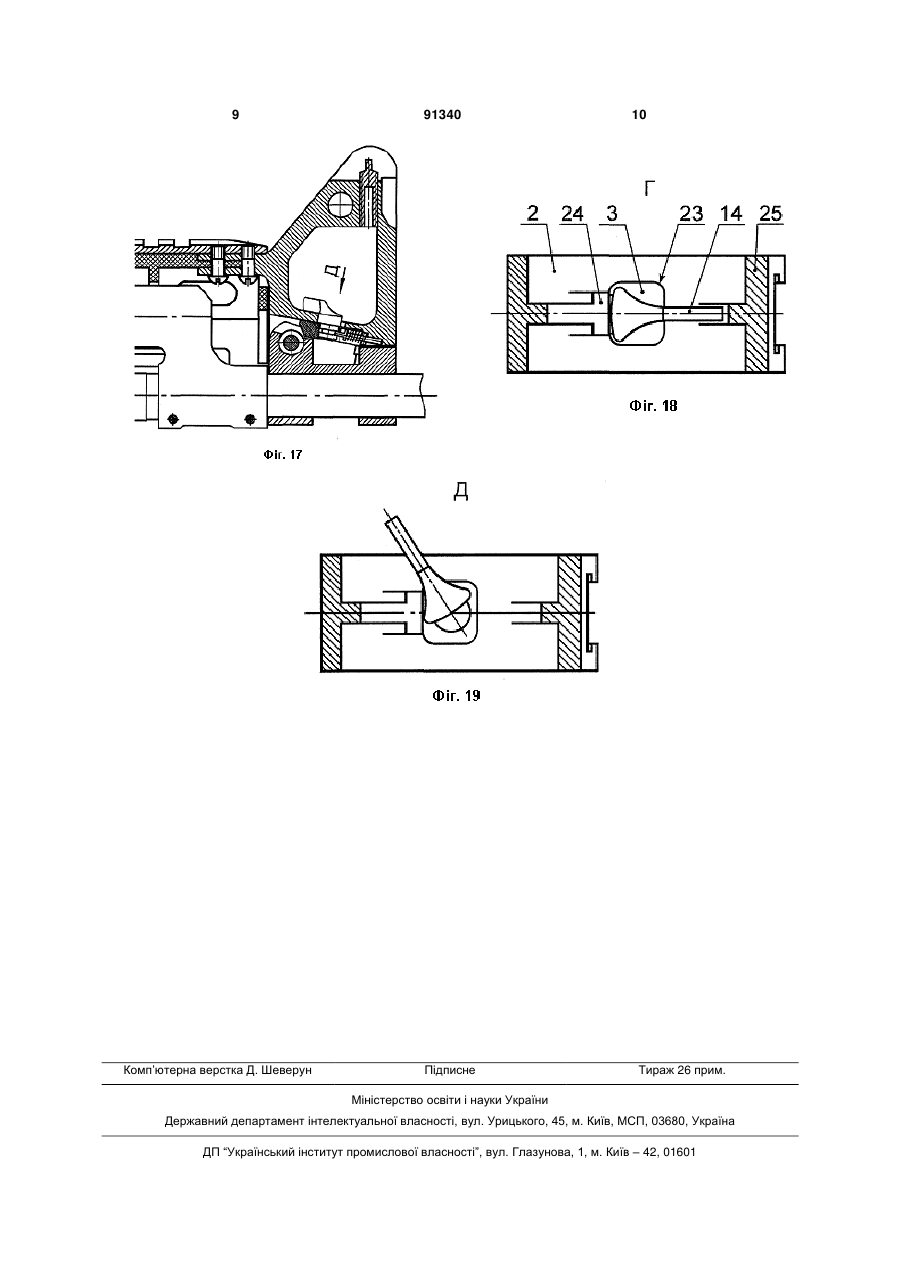

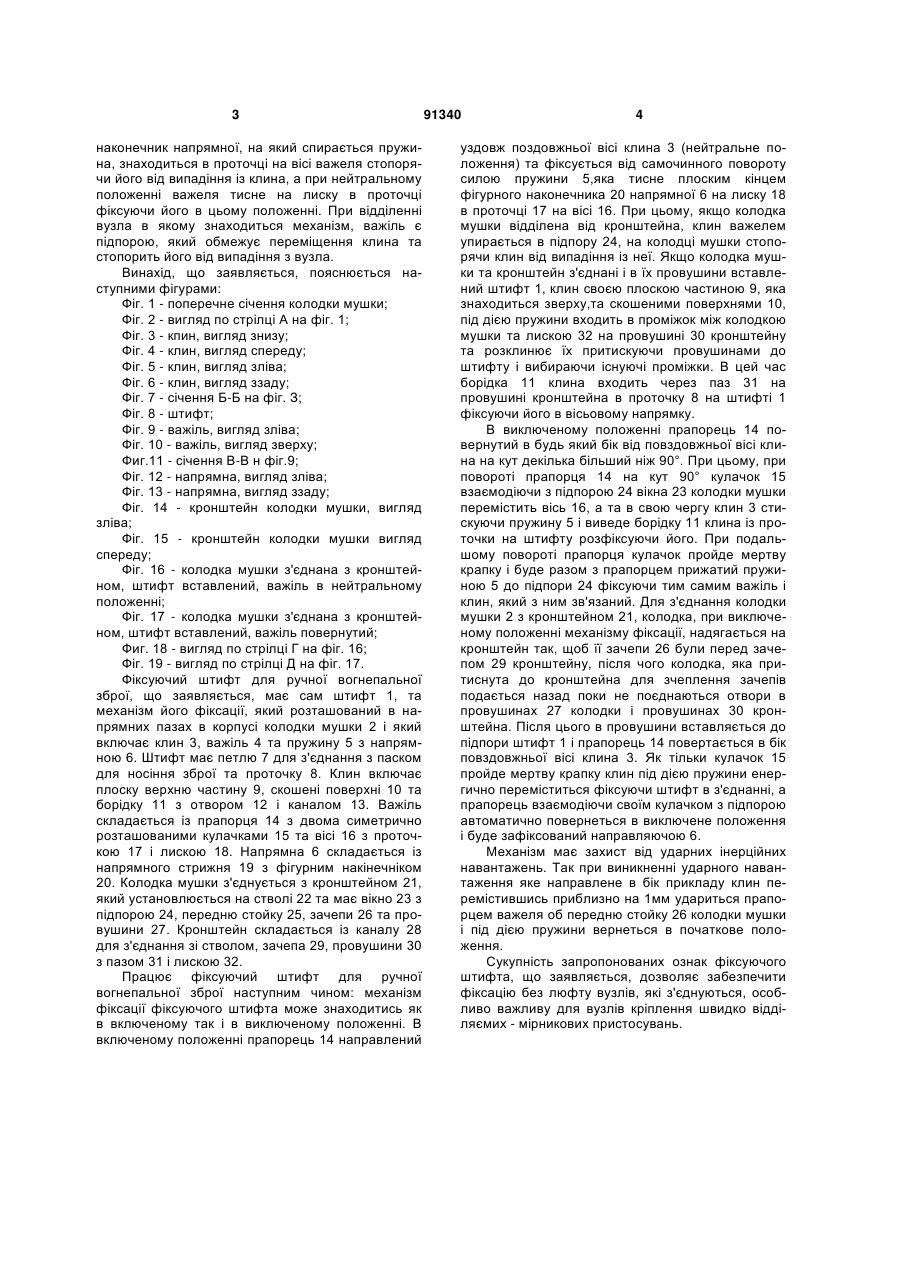

1. Фіксуючий штифт для ручної вогнепальної зброї, що включає сам штифт та механізм його фіксації, який відрізняється тим, що механізм його фіксації розташовується в одному із вузлів, який з'єднує штифт і має клин, важіль керування клином та пружину з напрямною. 2. Фіксуючий штифт за п. 1, який відрізняється тим, що при нейтральному положенні важеля керування клин, який шарнірно з'єднаний з ним, входить між з'єднувальними вузлами, вибираючи проміжок в з'єднанні та усуваючи люфт, а його C2 2 (19) 1 3 наконечник напрямної, на який спирається пружина, знаходиться в проточці на вісі важеля стопорячи його від випадіння із клина, а при нейтральному положенні важеля тисне на лиску в проточці фіксуючи його в цьому положенні. При відділенні вузла в якому знаходиться механізм, важіль є підпорою, який обмежує переміщення клина та стопорить його від випадіння з вузла. Винахід, що заявляється, пояснюється наступними фігурами: Фіг. 1 - поперечне січення колодки мушки; Фіг. 2 - вигляд по стрілці А на фіг. 1; Фіг. 3 - кпин, вигляд знизу; Фіг. 4 - клин, вигляд спереду; Фіг. 5 - клин, вигляд зліва; Фіг. 6 - клин, вигляд ззаду; Фіг. 7 - січення Б-Б на фіг. З; Фіг. 8 - штифт; Фіг. 9 - важіль, вигляд зліва; Фіг. 10 - важіль, вигляд зверху; Фиг.11 - січення В-В н фіг.9; Фіг. 12 - напрямна, вигляд зліва; Фіг. 13 - напрямна, вигляд ззаду; Фіг. 14 - кронштейн колодки мушки, вигляд зліва; Фіг. 15 - кронштейн колодки мушки вигляд спереду; Фіг. 16 - колодка мушки з'єднана з кронштейном, штифт вставлений, важіль в нейтральному положенні; Фіг. 17 - колодка мушки з'єднана з кронштейном, штифт вставлений, важіль повернутий; Фиг. 18 - вигляд по стрілці Г на фіг. 16; Фіг. 19 - вигляд по стрілці Д на фіг. 17. Фіксуючий штифт для ручної вогнепальної зброї, що заявляється, має сам штифт 1, та механізм його фіксації, який розташований в напрямних пазах в корпусі колодки мушки 2 і який включає клин 3, важіль 4 та пружину 5 з напрямною 6. Штифт має петлю 7 для з'єднання з паском для носіння зброї та проточку 8. Клин включає плоску верхню частину 9, скошені поверхні 10 та борідку 11 з отвором 12 і каналом 13. Важіль складається із прапорця 14 з двома симетрично розташованими кулачками 15 та вісі 16 з проточкою 17 і лискою 18. Напрямна 6 складається із напрямного стрижня 19 з фігурним накінечніком 20. Колодка мушки з'єднується з кронштейном 21, який установлюється на стволі 22 та має вікно 23 з підпорою 24, передню стойку 25, зачепи 26 та провушини 27. Кронштейн складається із каналу 28 для з'єднання зі стволом, зачепа 29, провушини 30 з пазом 31 і лискою 32. Працює фіксуючий штифт для ручної вогнепальної зброї наступним чином: механізм фіксації фіксуючого штифта може знаходитись як в включеному так і в виключеному положенні. В включеному положенні прапорець 14 направлений 91340 4 уздовж поздовжньої вісі клина 3 (нейтральне положення) та фіксується від самочинного повороту силою пружини 5,яка тисне плоским кінцем фігурного наконечника 20 напрямної 6 на лиску 18 в проточці 17 на вісі 16. При цьому, якщо колодка мушки відділена від кронштейна, клин важелем упирається в підпору 24, на колодці мушки стопорячи клин від випадіння із неї. Якщо колодка мушки та кронштейн з'єднані і в їх провушини вставлений штифт 1, клин своєю плоскою частиною 9, яка знаходиться зверху,та скошеними поверхнями 10, під дією пружини входить в проміжок між колодкою мушки та лискою 32 на провушині 30 кронштейну та розклинює їх притискуючи провушинами до штифту і вибираючи існуючі проміжки. В цей час борідка 11 клина входить через паз 31 на провушині кронштейна в проточку 8 на штифті 1 фіксуючи його в вісьовому напрямку. В виключеному положенні прапорець 14 повернутий в будь який бік від повздовжньої вісі клина на кут декілька більший ніж 90°. При цьому, при повороті прапорця 14 на кут 90° кулачок 15 взаємодіючи з підпорою 24 вікна 23 колодки мушки перемістить вісь 16, а та в свою чергу клин 3 стискуючи пружину 5 і виведе борідку 11 клина із проточки на штифту розфіксуючи його. При подальшому повороті прапорця кулачок пройде мертву крапку і буде разом з прапорцем прижатий пружиною 5 до підпори 24 фіксуючи тим самим важіль і клин, який з ним зв'язаний. Для з'єднання колодки мушки 2 з кронштейном 21, колодка, при виключеному положенні механізму фіксації, надягається на кронштейн так, щоб її зачепи 26 були перед зачепом 29 кронштейну, після чого колодка, яка притиснута до кронштейна для зчеплення зачепів подається назад поки не поєднаються отвори в провушинах 27 колодки і провушинах 30 кронштейна. Після цього в провушини вставляється до підпори штифт 1 і прапорець 14 повертається в бік повздовжньої вісі клина 3. Як тільки кулачок 15 пройде мертву крапку клин під дією пружини енергично переміститься фіксуючи штифт в з'єднанні, а прапорець взаємодіючи своїм кулачком з підпорою автоматично повернеться в виключене положення і буде зафіксований направляючою 6. Механізм має захист від ударних інерційних навантажень. Так при виникненні ударного навантаження яке направлене в бік прикладу клин перемістившись приблизно на 1мм удариться прапорцем важеля об передню стойку 26 колодки мушки і під дією пружини вернеться в початкове положення. Сукупність запропонованих ознак фіксуючого штифта, що заявляється, дозволяє забезпечити фіксацію без люфту вузлів, які з'єднуються, особливо важливу для вузлів кріплення швидко відділяємих - мірникових пристосувань. 5 91340 6 7 91340 8 9 Комп’ютерна верстка Д. Шеверун 91340 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
